Säulendiagramm

Spickzettel
Download als Dokument:PDF
In einem Säulendiagramm werden Daten als Säulen über der $x$-Achse dargestellt.
Die Höhe der Säule entspricht dem Wert der Daten, die Breite ist beliebig wählbar.

Beispiel

Eine Wetterstation hat die Temperaturen einer Woche (in $^\circ C$) aufgezeichnet:
19, 22, 19, 22, 18, 22, 20
Temperatur / Wochentag:
Diagramme: Säulendiagramm
Diagramme: Säulendiagramm

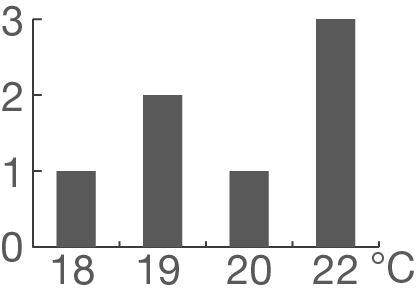

Temperatur / Häufigkeit:
Diagramme: Säulendiagramm
Diagramme: Säulendiagramm
Weiter lernen mit SchulLV-PLUS!
Jetzt freischalten
Infos zu SchulLV PLUS
Ich habe bereits einen Zugang
Zugangscode einlösen
Login
Aufgaben
Download als Dokument:PDF
1.
Bei der Klassensprecherwahl kam dieses Ergebnis heraus:
Diagramme: Säulendiagramm
Diagramme: Säulendiagramm
Stelle das Ergebnis in einem Säulendiagramm dar.
2.
Erstelle aus diesem Säulendiagramm eine Liste.
Diagramme: Säulendiagramm
Diagramme: Säulendiagramm
3.
Erstelle aus diesen Noten der letzten Deutscharbeit ein Säulendiagramm, in dem du ablesen kannst, welche Note wie oft geschrieben wurde.
3, 4, 2, 2, 2, 3, 4, 1, 2, 3, 2, 2, 4, 2, 1, 3, 2, 5
4.
Eine Münze wurde 10 mal geworfen. 6 mal wurde ‚Kopf‘ geworfen. Erstelle ein Säulendiagramm, dass die relativen Häufigkeiten darstellt.
5.
Drei Freunde vergleichen die Noten ihrer letzten vier Mathearbeiten:
$\begin{array}{rll} \text{Simone}&=&2&2&3&2\\[5pt] \text{Thorsten}&=&3&3&2&4\\[5pt] \text{Stefan}&=&1&1&5&1 \end{array}$
Erstelle aus diesen Daten ein Säulendiagramm, in dem abgelesen werden kann, welche Note insgesamt wie oft geschrieben wurde.
Ordne dann in dem Säulendiagramm unten jede Gruppe der richtigen Person zu.
Diagramme: Säulendiagramm
Diagramme: Säulendiagramm
Weiter lernen mit SchulLV-PLUS!
Jetzt freischalten
Infos zu SchulLV PLUS
Ich habe bereits einen Zugang
Zugangscode einlösen
Login
Lösungen
Download als Dokument:PDF
1.
Säulendiagramm erstellen
Diagramme: Säulendiagramm
Diagramme: Säulendiagramm
2.
Säulendiagramm aus Liste erstellen
Augenzahl
1
2
3
4
5
6
Anzahl Würfe
2
4
6
1
3
2
3.
Säulendiagramm erstellen
Diagramme: Säulendiagramm
Diagramme: Säulendiagramm
4.
Säulendiagramm erstellen
Aus der Aufgabenstellung geht hervor, dass das Ergebnis aus 10 Münzwürfen 6 mal „Kopf“ war. Demzufolge wurde 4 mal „Zahl“ geworfen.
Prozentual sind 6 von 10 Würfen gleich $60\,\%$. Daher liegen die Anteile für „Kopf“ bei $60\,\%$ und die Anteile für „Zahl“ bei $40\,\%.$
Diagramme: Säulendiagramm
Diagramme: Säulendiagramm
5.
Säulendiagramm erstellen und Gruppe zuordnen
1. Schritt: Erstelle eine Tabelle über die Häufigkeit jeder Note.
Note
1
2
3
4
5
6
Häufigkeit
3
4
3
1
1
0
2. Schritt: Erstelle ein Säulendiagramm aus den Werten.
Diagramme: Säulendiagramm
Diagramme: Säulendiagramm
3. Schritt: Ordne die Diagramme zu.
Vergleiche die Noten der drei Schüler und ordne sie dem jeweiligen Diagramm zu.
Diagramme: Säulendiagramm
Diagramme: Säulendiagramm
