Aufgabe A — Vertikaler Federschwinger

Ein Hängesessel, der mit einer Schraubenfeder an einem festen Punkt angebracht ist, kann in Schwingungen versetzt werden. In dieser Aufgabe werden die Eigenschaften dieses schwingungsfähigen Systems näher untersucht.

Fachpraktischer Teil

Ein schwingender Hängesessel (siehe Material 1) wird im Folgenden als vertikaler Federschwinger betrachtet. Die Periodendauer hängt von mehreren physikalischen Größen ab.

Untersuche experimentell den Zusammenhang zwischen der Periodendauer Formula: T und der Masse Formula: m eines vertikalen Federschwingers. Weise hierzu nach, dass der Zusammenhang $Formula: T \sim \sqrt{m}$ $Formula: T \sim \sqrt{m}$ gilt. Beachte Material 2.

Hinweis:

Falls der Aufbau nicht selbstständig durchgeführt werden kann, kann Hilfe bei der Aufsicht führenden Fachlehrkraft angefordert werden. Entsprechend der nicht erbrachten Leistungen werden bis zu zwei Bewertungseinheiten nicht gegeben.

Falls keine Ergebnisse aus der experimentellen Untersuchung gewonnen werden konnten, können Ersatzmesswerte bei der Fachlehrkraft angefordert werden. Entsprechend der nicht erbrachten Leistungen werden bis zu vier Bewertungseinheiten nicht gegeben.

12 BE

Begründe, dass in der Aufgabe 1a die gemessene Zeit eine Messunsicherheit aufweist. Gib eine Möglichkeit an, die Messunsicherheit der Zeit in Aufgabe 1a zu verkleinern.

3 BE

Üblicherweise werden Hängesessel an einer Feder befestigt (siehe Material 1). Diese soll durch eine Federkombination ersetzt werden.

Die ursprüngliche Feder des Hängesessels wird durch eine zweite baugleiche Feder zu einer Federkombination gemäß Material 3a ergänzt.

Erläutere die Auswirkung eines solchen Austausches auf die Periodendauer Formula: T und gib eine Bedingung an, unter der deine Aussage gilt.

4 BE

Leite unter Verwendung der Informationen und den Beziehungen in Material 4 die Gleichung $Formula: D_{\mathrm{Gesamt}} = 2D$ $Formula: D_{\mathrm{Gesamt}} = 2D$ aus einem Kraftansatz her.

4 BE

Ein Onlineshop weist auf die Möglichkeit der Verwendung von Federkombinationen für diesen Hängesessel hin und veröffentlicht das Material 3b zu diesen Angeboten.

Bestimme mittels Rechnung die auszuwählende Variante der Federkombination für eine Periodendauer von $Formula: 1,0\;\mathrm{s}$ $Formula: 1,0\;\mathrm{s}$ bei einer Masse von $Formula: 85\;\mathrm{kg}.$ $Formula: 85\;\mathrm{kg}.$

4 BE

In der Bedienungsanleitung des Hängesessels wird darauf hingewiesen, dass der Hängesessel so aufzuhängen ist, dass sich seine Sitzfläche in einer Höhe von Formula: 40 bis $Formula: 50\;\mathrm{cm}$ $Formula: 50\;\mathrm{cm}$ über dem Erdboden befindet.

Beurteile anhand eines Aspektes, ob dieser Hinweis sicherheitsrelevant ist.

3 BE

Weiter lernen mit SchulLV-PLUS!

monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?

Material 1: Modellexperiment zum schwingenden Hängesessel als vertikaler Federschwinger

Ein vertikal schwingender Hängesessel besteht aus einer Schraubenfeder, an deren unterem Ende der Hängesessel befestigt ist, siehe Abbildung 1. Die Periodendauer solcher Hängesessel ist entscheidend für ein angenehmes Schaukeln, wobei subjektive Unterschiede bezüglich eines angenehmen Schaukelns zu beachten sind.

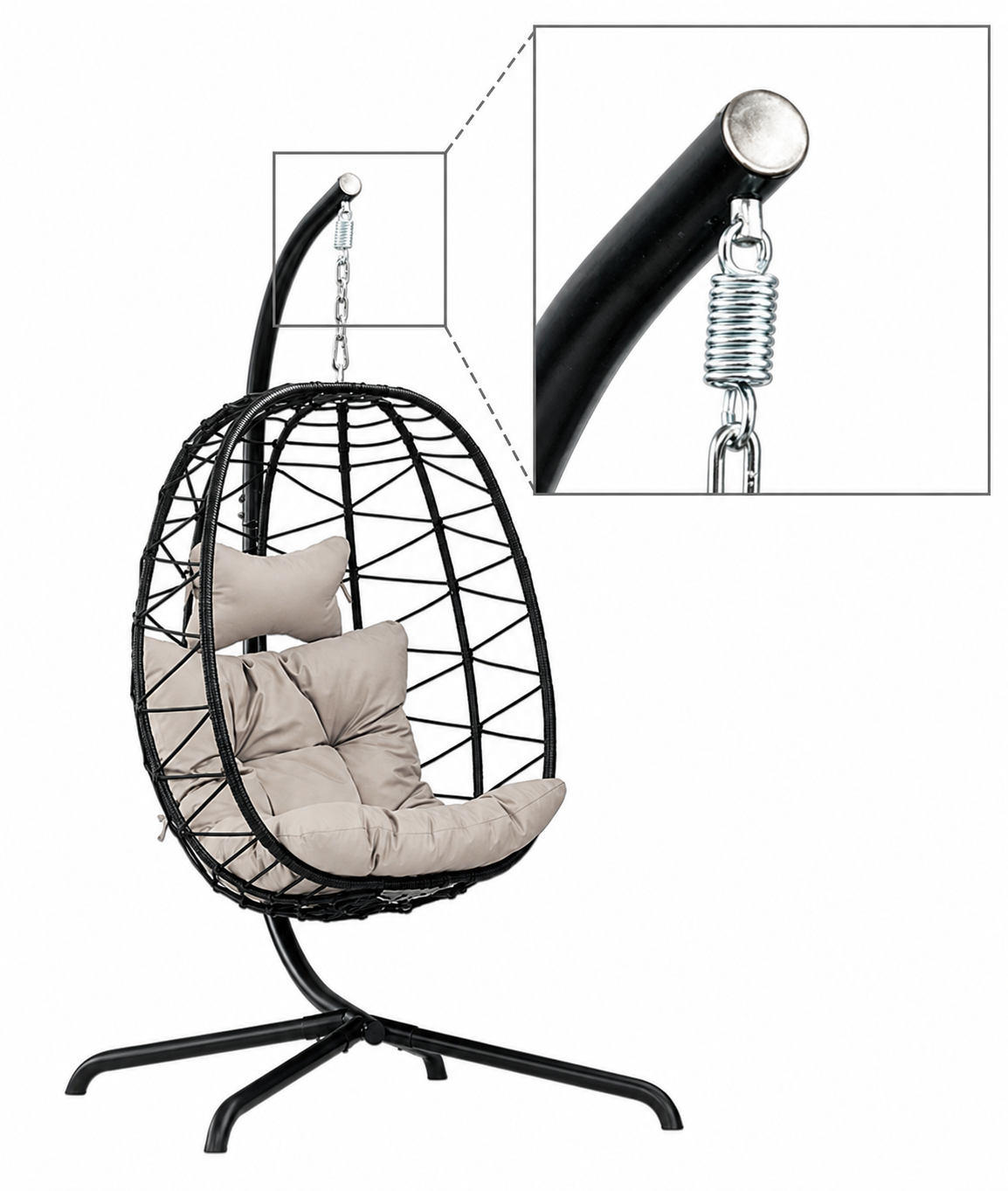

Hängesessel mit schwarzem Gestell, beigem Polster und Metallfeder zur Aufhängung

Abbildung 1: Hängesessel mit Schraubenfeder, siehe vergrößerter Bildausschnitt

Material 2: Hinweise zum Experimentieren

Für das Experiment in Aufgabe 1 stehen folgende Geräte und Materialien bereit:
- Stoppuhr
- Stativmaterial
- Schraubenfeder

Es sind die Periodendauern für fünf verschiedene Massen zu bestimmen. Die Massen werden von der Lehrkraft vorgegeben.
Die Periodendauer ist jeweils aus fünf vollständigen Schwingungen zu ermitteln.
Die Messwerte und Berechnungen sind in einer aus dem Unterricht bekannten Art und Weise zu dokumentieren.

Material 3: Federkombinationen für Hängesessel

Material 3a

Für die Federhärte $Formula: D_{\mathrm{Gesamt}}$ $Formula: D_{\mathrm{Gesamt}}$ zweier parallel nebeneinander angeordneter baugleicher Schraubenfedern der Federhärte gilt:

$Formula: D_{\mathrm{Gesamt}} = 2 \cdot D.$ $Formula: D_{\mathrm{Gesamt}} = 2 \cdot D.$

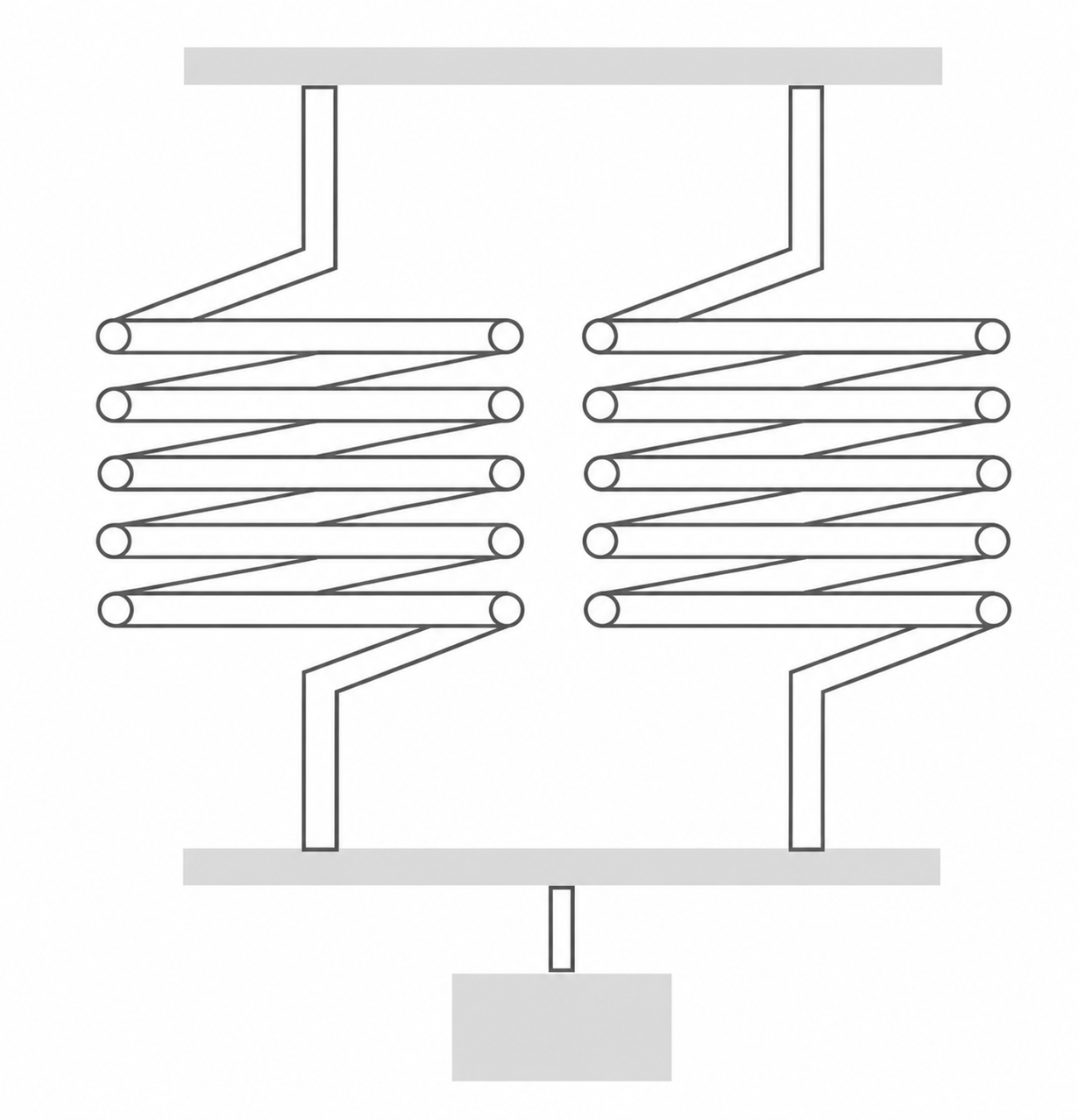

Zwei nebeneinander angeordnete Federspulen zwischen oberen und mittleren Trägern, zentrale Last darunter.
