Aufgabe C — Erdbebenwellen

Erdbeben fordern immer wieder Menschenleben und zerstören Infrastruktur. Mithilfe von Seismometern können Daten über Erdbebenwellen gewonnen werden, mit denen sich Schlussfolgerungen über den Entstehungsort und die Stärke des Erdbebens ziehen lassen.

Mithilfe von Sensoren lassen sich auch die Schwingungen von Bauwerken nachweisen, die sie infolge von Erdbebenstößen ausführen.

Bei Erdbebenwellen werden unter anderem Longitudinalwellen und Transversalwellen unterschieden.

Beschreibe den Unterschied dieser beiden Wellenarten.

2 BE

Erdbebenwellen können auch in großer Entfernung von ihrem Entstehungsort nachgewiesen werden.

Erläutere unter Berücksichtigung der Modellvorstellungen in Material 1 die Ausbreitung einer Erdbebenwelle in die in Abbildung 1 dargestellte Richtung.

5 BE

Ermittle mithilfe der im Material 2 angegeben Gleichung die Entfernung Formula: s zwischen dem Entstehungsort des Erdbebens und dem Seismometer.

3 BE

Leite diese Gleichung her.

4 BE

P- und S-Wellen können Gebäude, z. B. Hochhäuser, zum Schwingen anregen. Um Gefahren für Mensch und Bauwerk zu vermeiden, müssen diese Schwingungen sorgfältig überwacht werden. In Material 3 ist ein vereinfachtes Messprinzip vorgestellt, mit dem die Schwingungen eines Gebäudes erfasst werden können.

Der Schwingungsvorgang im Material 3 Abbildung 4 kann mit der Gleichung $Formula: s(t) = s_{\mathrm{max}} \cdot \sin(\omega \cdot t)$ $Formula: s(t) = s_{\mathrm{max}} \cdot \sin(\omega \cdot t)$ beschrieben werden.

Ermittle aus der Abbildung die Werte für $Formula: s_{\mathrm{max}}$ $Formula: s_{\mathrm{max}}$ und $Formula: \omega.$ $Formula: \omega.$

5 BE

Ermittle die Geschwindigkeit, die das Massestück zum Zeitpunkt $Formula: t = 0\;\mathrm{s}$ $Formula: t = 0\;\mathrm{s}$ besitzt.

4 BE

Bei den meisten modernen Seismometern werden die Schwingungen des Massestücks in elektrische Schwingungen umgewandelt. In dieser Form lassen sich die gemessenen Signale besser weiterverarbeiten.

Plane eine Erweiterung des Modellexperiments in Abbildung 3 im Material 3, mit der es möglich ist, die mechanischen Schwingungen des Massestücks in elektrische Schwingungen umzuwandeln. Erläutere hierzu den Versuchsaufbau und die Umwandlung der Größen.

4 BE

Die japanische Eisenbahngesellschaft East Japan Railway Co. bremst ihre Züge automatisch ab, wenn im betreffenden Gebiet Erdbeben ab einer bestimmten Intensität auftreten. Durch zwei Maßnahmen soll das System verbessert werden, siehe Material 4.

Beurteile qualitativ die Konsequenzen der beiden Maßnahmen für die Fahrgäste. Gehe dabei auch auf den Zweck der Maßnahmen und den Abstand zwischen dem Entstehungsort des Erdbebens und der Bahnstrecke ein.

3 BE

Weiter lernen mit SchulLV-PLUS!

monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?

Material 1: Vereinfachtes Modell der Ausbreitung von Erdbebenwellen

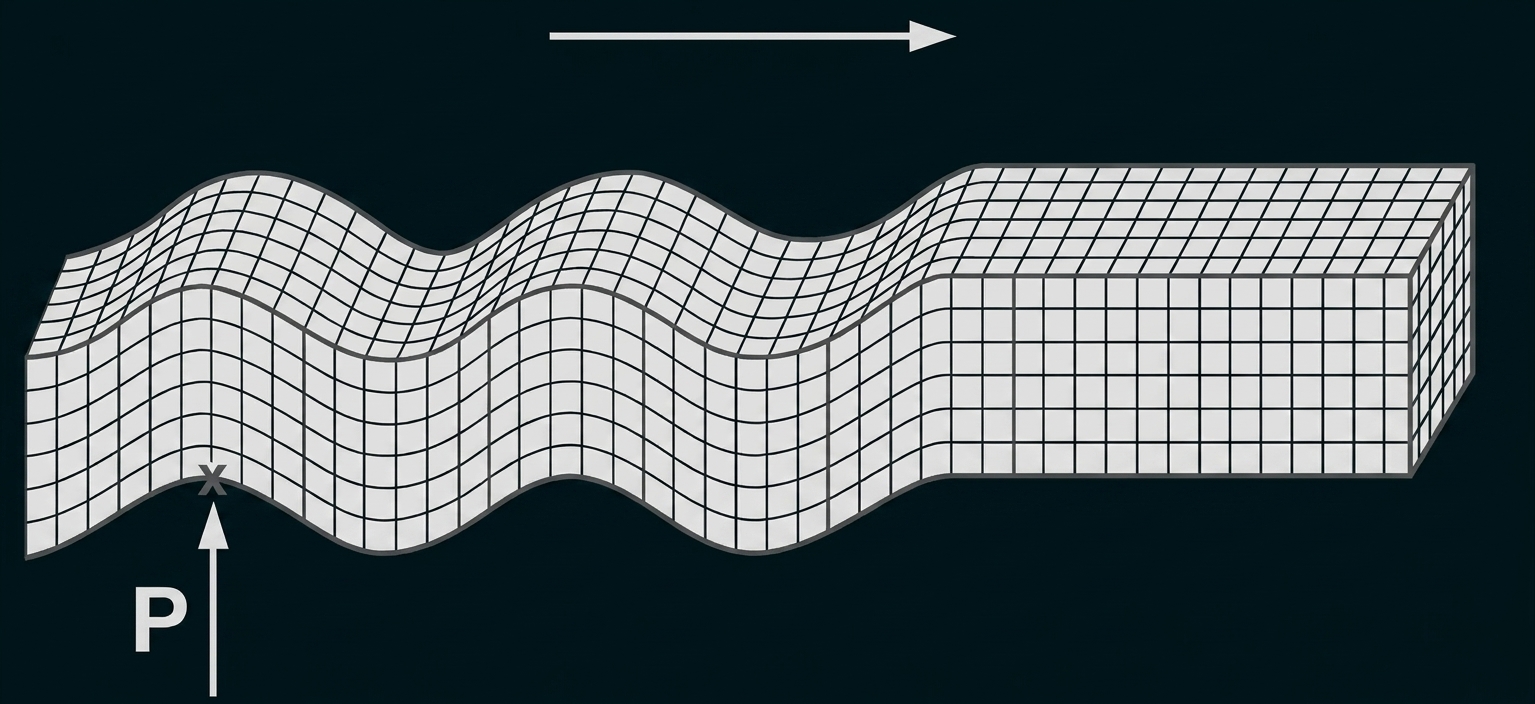

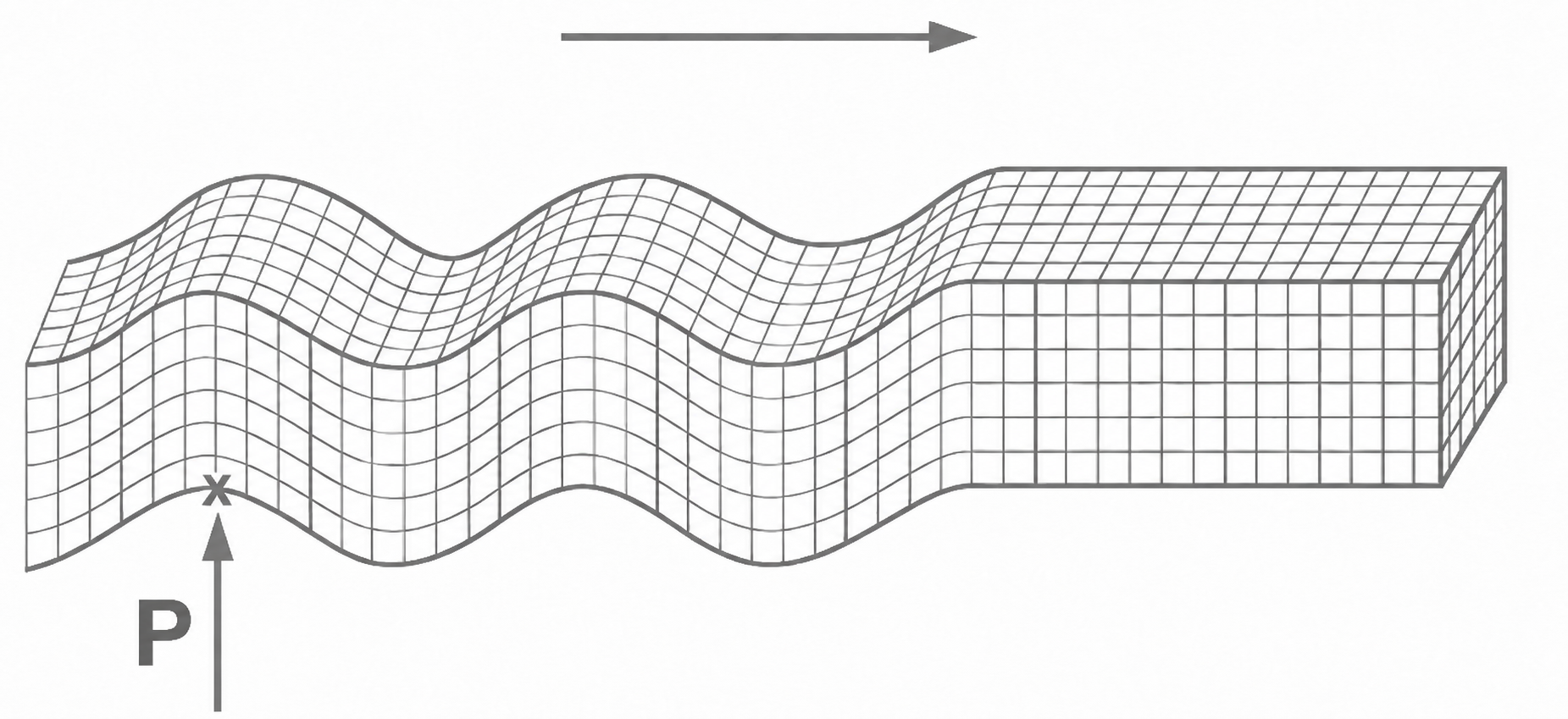

Ein Bereich über dem Punkt Formula: P der äußeren Schicht der Erde wird durch einen Erdbebenstoß nach oben bewegt, siehe Abbildung 1.

Für eine vereinfachte Erklärung der Ausbreitung einer bestimmten Wellenart lässt sich folgendes Modell nutzen:

Hierbei wird angenommen, dass die äußere Schicht der Erde aus vielen nebeneinander liegenden Masseelementen besteht, in der Abbildung 1 dargestellt durch kleine Würfel. Diese können als gekoppelte schwingungsfähige Körper aufgefasst werden.

Gewellter 3D-Gitterblock, links markierter Punkt mit Aufwärtspfeil P, oben ein Pfeil zeigt nach rechts

Abbildung 1: Erdbebenwellenausbreitung am Beispiel einer Wellenart

Material 2: Seismogramm eines Erdbebens

Tritt ein Erdbeben auf, breiten sich von seinem Entstehungsort verschiedene Erdbebenwellen aus. Mit Seismometern können die durch ein Erdbeben ausgelösten Bodenschwingungen an Orten erfasst werden, die sich bis zu mehrere Tausend Kilometer vom Entstehungsort des Erdbebens entfernt befinden. Dabei werden Seismogramme erzeugt, in denen die Elongation in Abhängigkeit von der Zeit dargestellt werden, siehe Abbildung 2.

In Seismogrammen werden unter anderen P-Wellen (Primärwellen) und S-Wellen (Sekundärwellen) unterscheidbar. Während P-Wellen Longitudinalwellen darstellen, handelt es sich bei S-Wellen um Transversalwellen. Die zerstörende Wirkung von Erdbeben geht von den S-Wellen aus. Da sich P- und S-Wellen mit unterschiedlichen Geschwindigkeiten $Formula: v_{\mathrm{P}}$ $Formula: v_{\mathrm{P}}$ und $Formula: v_{\mathrm{S}}$ $Formula: v_{\mathrm{S}}$ ausbreiten, treffen sie nach unterschiedlichen Zeiten am Ort der Messung ein. Erreicht eine P-Welle zu der Zeit $Formula: t_{\mathrm{P}}$ $Formula: t_{\mathrm{P}}$ das Seismometer, dann trifft die S-Welle erst zum Zeitpunkt $Formula: t_{\mathrm{P}} + \Delta t$ $Formula: t_{\mathrm{P}} + \Delta t$ dort ein.

Die Entfernung Formula: s zwischen dem Entstehungsort des Erdbebens und dem Seismometer kann mithilfe der Gleichung $Formula: s = \tfrac{v_{\mathrm{P}} \cdot v_{\mathrm{S}} \cdot \Delta t}{v_{\mathrm{P}} - v_{\mathrm{S}}}$ $Formula: s = \tfrac{v_{\mathrm{P}} \cdot v_{\mathrm{S}} \cdot \Delta t}{v_{\mathrm{P}} - v_{\mathrm{S}}}$ bestimmt werden. In Abbildung 2 sind die Zeitpunkte markiert, in denen die P- und S-Wellen am Seismometer eingetroffen sind. Für diese Aufgabe kann angenommen werden, dass sich die P-Wellen mit der Geschwindigkeit $Formula: v_{\mathrm{P}} = 5,7\;\tfrac{\mathrm{km}}{\mathrm{s}}$ $Formula: v_{\mathrm{P}} = 5,7\;\tfrac{\mathrm{km}}{\mathrm{s}}$ ausbreiten und die S-Wellen mit der Geschwindigkeit $Formula: v_{\mathrm{S}} = 3,3\;\tfrac{\mathrm{km}}{\mathrm{s}}.$ $Formula: v_{\mathrm{S}} = 3,3\;\tfrac{\mathrm{km}}{\mathrm{s}}.$

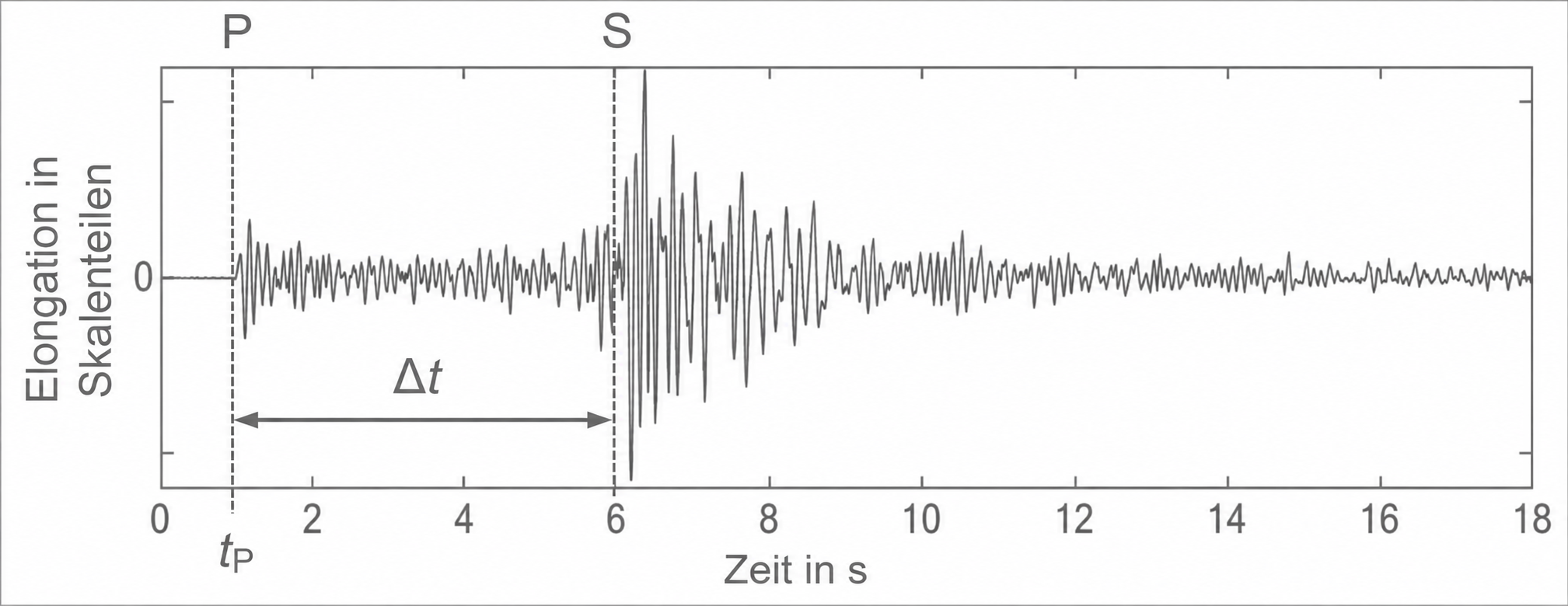

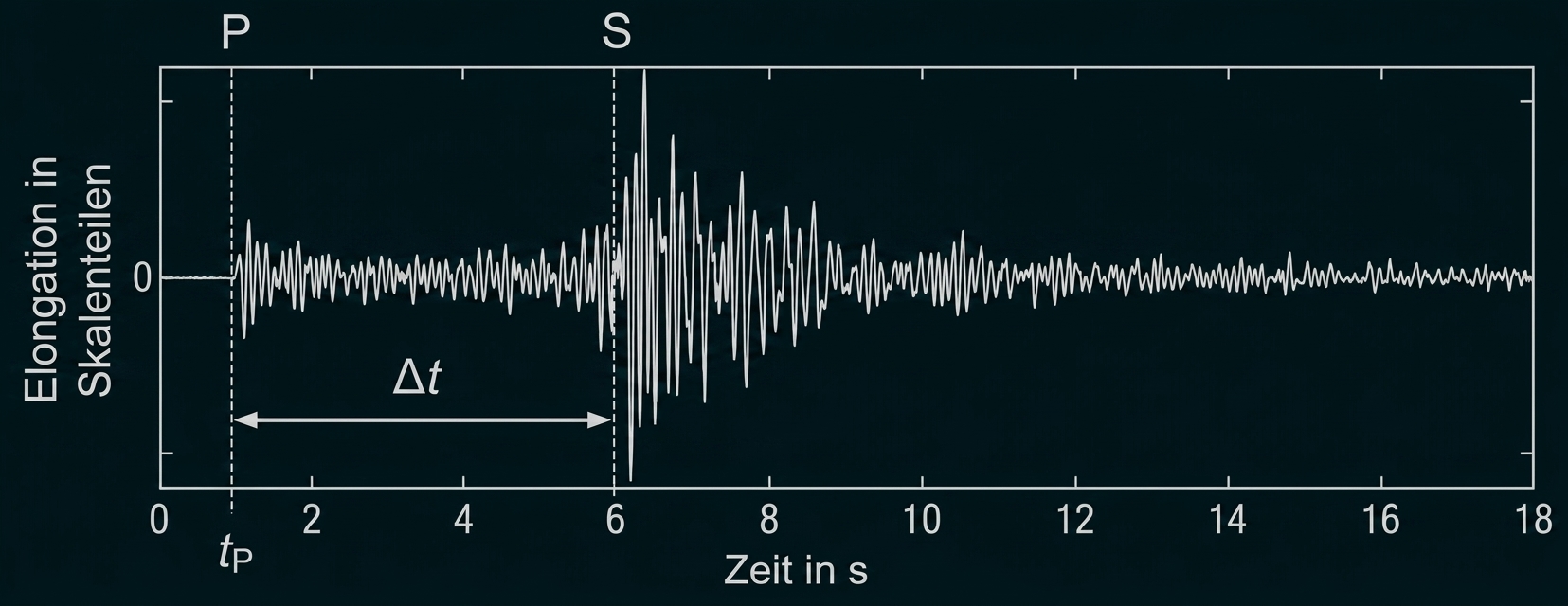

Seismogramm mit Ausschlägen über Zeit, markierten P- und S-Wellen und Pfeil für Zeitdifferenz Δt.

Abbildung 2: Elongation in Abhängigkeit von der Zeit

Material 3: Modellhafte Betrachtung der Schwingung eines Gebäudes nach einmaliger Anregung

Die Abbildung 3 veranschaulicht ein einfaches Modellexperiment, mit dem die Schwingungen eines Gebäudes erfasst werden können.

Das Gebäude wird im Modell durch eine Blattfeder repräsentiert, an deren oberem Ende ein Massestück befestigt ist. Der Untergrund, auf dem das Gebäude steht, wird durch einen Holzquader dargestellt. Mit einem Hammer wird den Holzquader in Höhe des Pfeils kurz an.

Hierdurch wird ein Erdbeben simuliert. Daraufhin beginnt die Blattfeder zu schwingen.

Die Elongationen werden in Abhängigkeit von der Zeit erfasst. Abbildung 4 zeigt ein idealisiertes Beispiel hierfür.

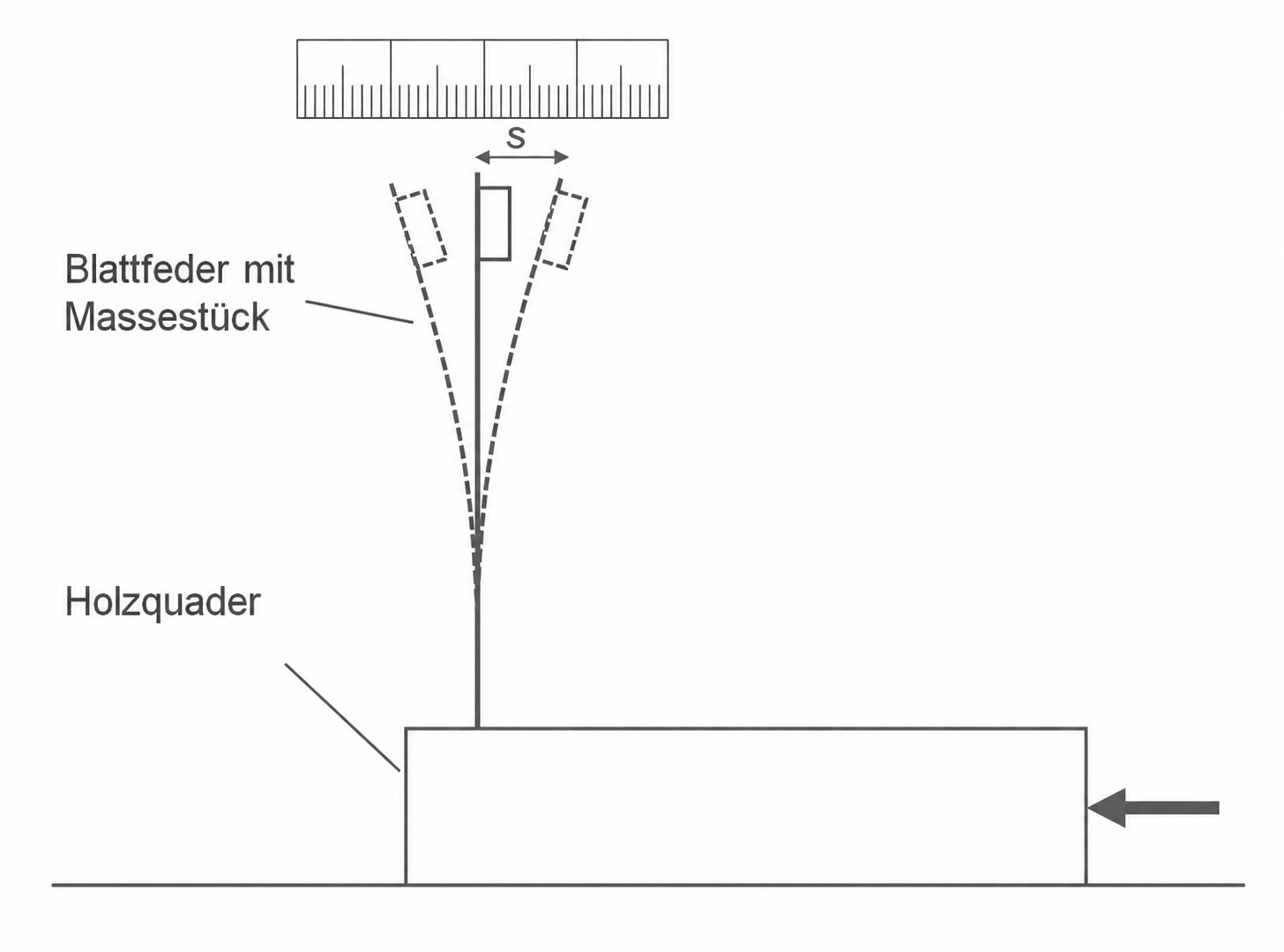

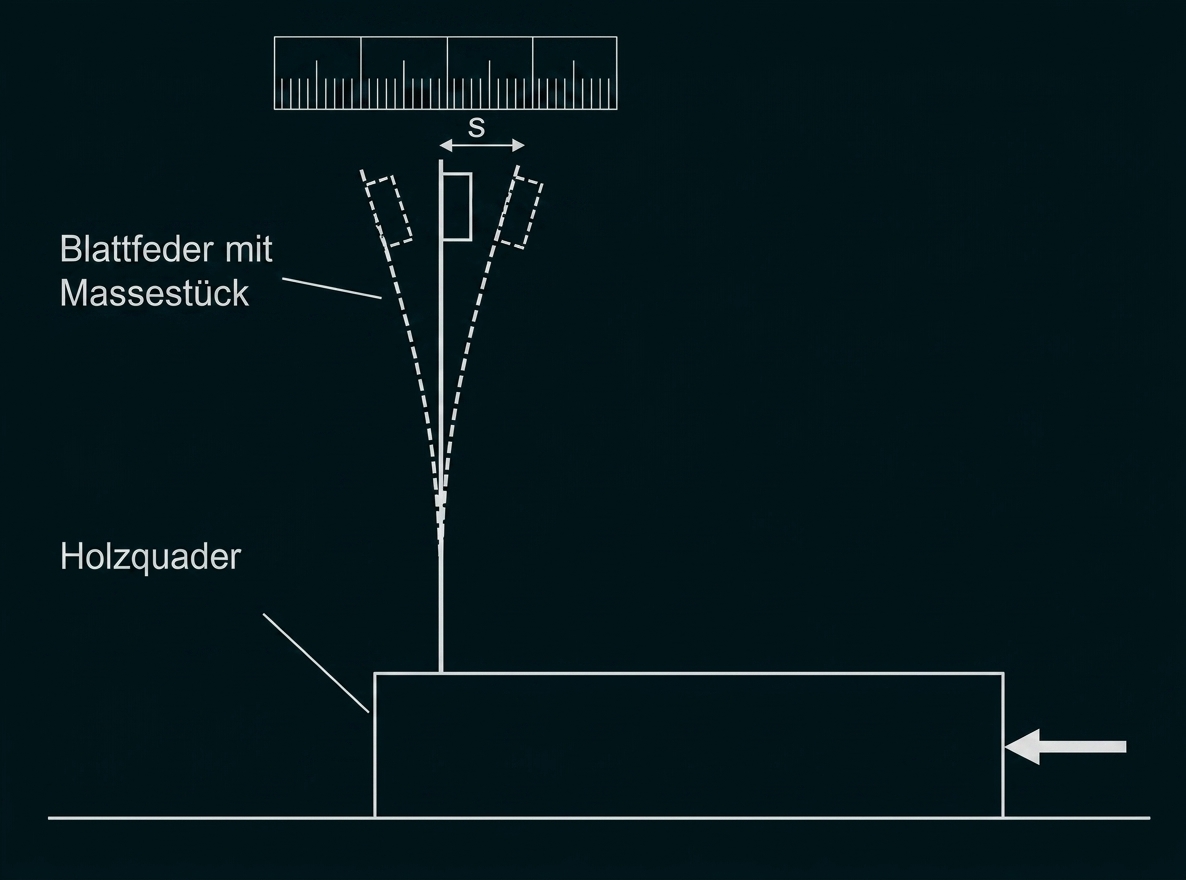

Skizze: Holzquader mit seitlichem Pfeil, darüber Blattfeder mit Massestück und Messskala (Auslenkung S)

Abbildung 3: Modellexperiment zur Erfassung einer Gebäudeschwingung

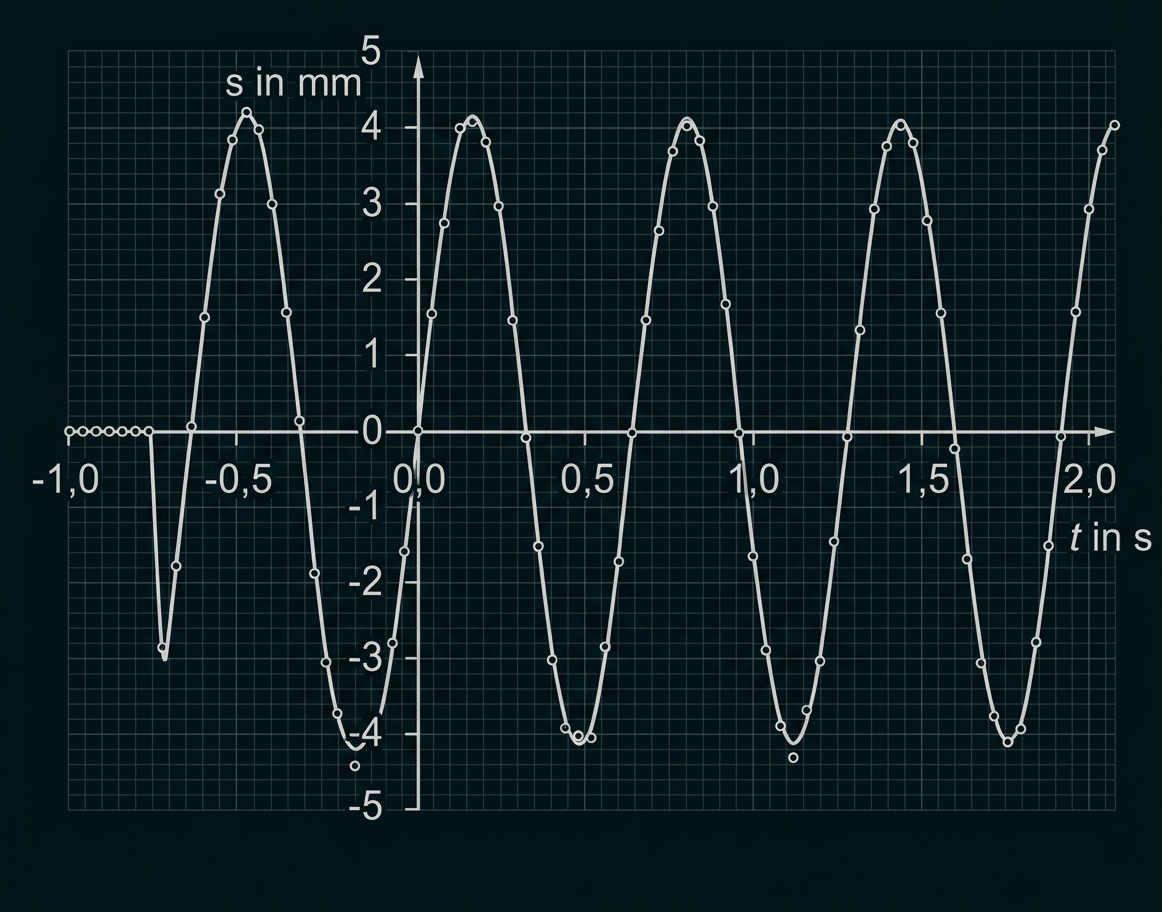

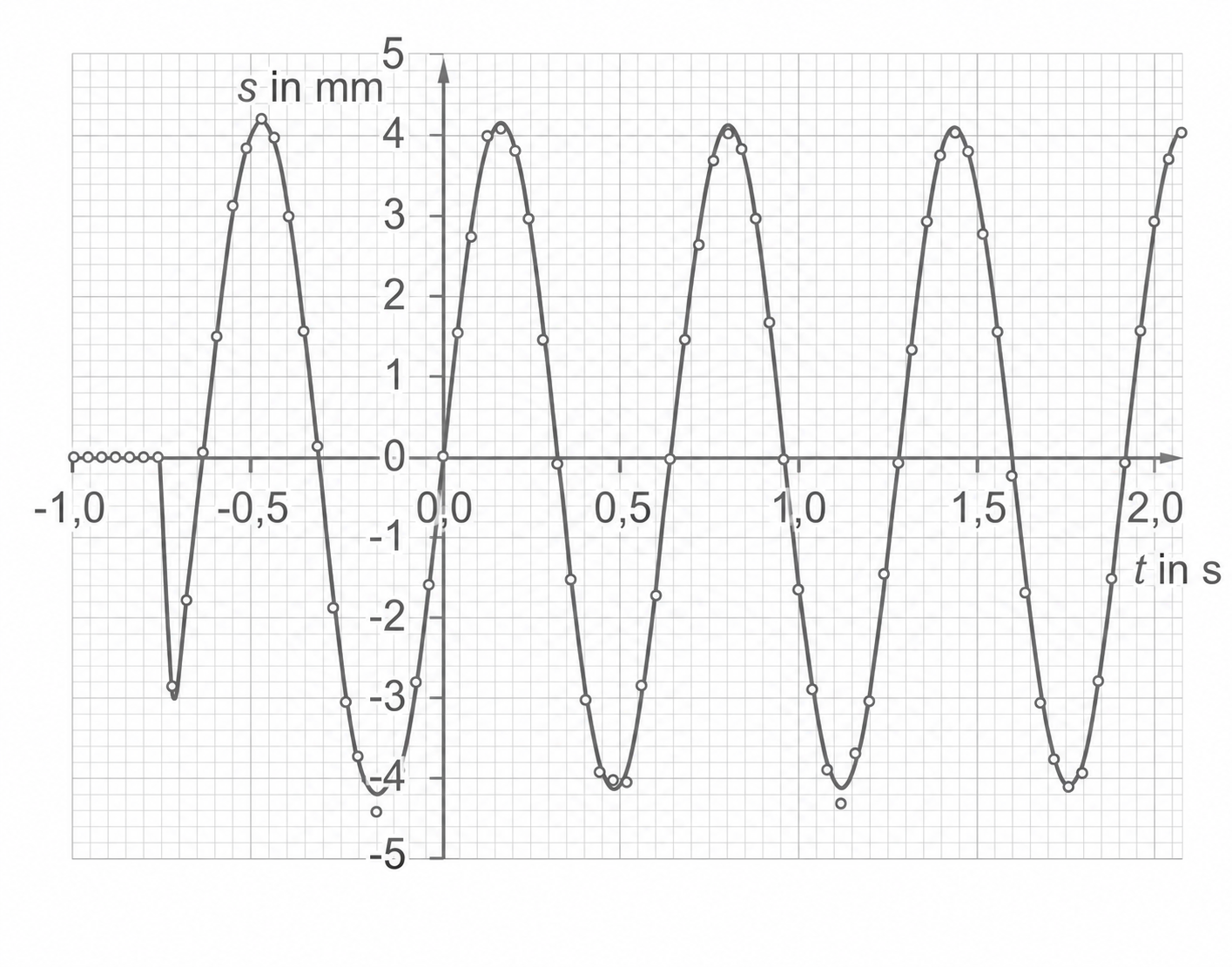

Kariertes Koordinatensystem mit periodischer Schwingungskurve (s in mm über t in s) und Messpunkten.
