Aufgabe A — Kondensatoren in Kraftfahrzeugen

Mit Kondensatoren lassen sich in vielen Bereichen der Elektronik zeitabhängige Prozesse oder Schaltvorgänge steuern.

In einem Schülerexperiment ist die Kapazität eines gegebenen Kondensators aus Aufladevorgängen zu bestimmen.

Zeichne einen Schaltplan für einen Versuchsaufbau, mit dem dieses Experiment durchgeführt werden kann. Beachte die Hinweise im Material 1.

Hinweis: Sollte das Zeichnen des Schaltplans nicht gelingen, so kann ein Schaltplan angefordert werden. Entsprechend der nicht erbrachten Teilleistung werden bis zu fünf Bewertungseinheiten bei dieser Teilaufgabe nicht erteilt.

5 BE

Baue den Versuch auf und führe ihn durch. Erfasse und protokolliere die Messwerte. Beachte dabei die Hinweise im Material 1.

Hinweis: Sollte der Aufbau und das Aufnehmen der Messwerte nicht gelingen, so können Ersatzmesswerte angefordert werden. Entsprechend der nicht erbrachten Teilleistung werden bis zu sieben Bewertungseinheiten nicht erteilt.

7 BE

Berechne für beide Messungen jeweils die Kapazität des Kondensators in der Einheit $Formula: \mu\mathrm{F}$ $Formula: \mu\mathrm{F}$ mithilfe der im Material 2 angegebenen Gleichung.

4 BE

Stelle eine Hypothese darüber auf, welche der beiden berechneten Kapazitäten die größere Messunsicherheit besitzt. Begründe deine Aussage.

4 BE

In einem PKW schaltet sich bei Dunkelheit die Innenraumbeleuchtung automatisch ein, wenn eine oder mehrere Türen geöffnet werden. Ab dem Moment, in dem alle Türen wieder geschlossen sind, soll innerhalb einer Zeitspanne $Formula: \Delta t$ $Formula: \Delta t$ die Helligkeit der Innenraumbeleuchtung allmählich abnehmen. Das wird dadurch realisiert, dass sich ein an der $Formula: 12\;\mathrm{V}$ $Formula: 12\;\mathrm{V}$ –Gleichspannungsversorgung des PKW aufgeladener Kondensator der Kapazität $Formula: 0,01\;\mathrm{F}$ $Formula: 0,01\;\mathrm{F}$ über die Leuchtmittel der Innenraumbeleuchtung entlädt.

Berechne die Zeitspanne $Formula: \Delta t,$ $Formula: \Delta t,$ wenn davon ausgegangen wird, dass der Widerstand der angeschlossenen Leuchtmittel insgesamt $Formula: 330\;\Omega$ $Formula: 330\;\Omega$ beträgt und dass sie unterhalb einer Spannung von $Formula: 4,0\;\mathrm{V}$ $Formula: 4,0\;\mathrm{V}$ nicht mehr leuchten.

4 BE

Erläutere zwei Möglichkeiten, die Zeitspanne Formula: ∆t zu vergrößern.

4 BE

Ordne den beiden in Material 3 beschriebenen Fällen die beiden Graphen in dem Diagramm in Abbildung 1 dieses Materials zu und erkläre die unterschiedlichen Verläufe der beiden Graphen.

4 BE

Beim Ein- und Ausschalten der Innenraumbeleuchtung kommt ein elektronischer Schalter zum Einsatz. Dieser schließt oder öffnet dann einen Stromkreis, wenn ein spezieller Taster betätigt wird. Ein solcher Taster ist im Material 4 näher beschrieben. Beim Betätigen des Tasters ändert sich die Kapazität der Anordnung.

Die Plattenfläche des Kondensators beträgt $Formula: 60\;\mathrm{mm}^2.$ $Formula: 60\;\mathrm{mm}^2.$ Beim Drücken der Taste verringert sich der Abstand zwischen den beiden Platten von $Formula: 4,0\;\mathrm{mm}$ $Formula: 4,0\;\mathrm{mm}$ auf $Formula: 1,0\;\mathrm{mm}.$ $Formula: 1,0\;\mathrm{mm}.$ Die relative Permittivität des elastischen Nichtleiters zwischen den Platten beträgt Formula: 26 und wird als konstant angenommen.

Berechne die Kapazitätsänderung des Kondensators des Tasters, wenn er gedrückt wird.

4 BE

Um den Schaltvorgang im elektronischen Schalter auszulösen, muss die Änderung der Kapazität in andere elektrische Größen umgewandelt werden. Dabei werden verschiedene Prinzipien unterschieden. Einige elektronische Schalter wandeln die Kapazitätsänderung in eine Wechselstromänderung um, andere in eine Gleichstrom- oder Gleichspannungsänderung oder aber in eine Frequenzänderung.

Erläutere zwei der drei genannten Möglichkeiten, die Änderung der Kapazität des Tasters in eine der genannten elektrischen Größen umzuwandeln.

4 BE

Weiter lernen mit SchulLV-PLUS!

monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?

Material 1: Experiment zur Bestimmung der Kapazität eines Kondensators

Bereitstehende Geräte und Hilfsmittel:

Stromversorgungsgerät (Gleichspannungsquelle)
Gleichspannungsmessgerät
Kondensator unbekannter Kapazität
Widerstand (Der Widerstandswert wird von der Fachlehrkraft mitgeteilt.)
Stoppuhr
Umschalter
Verbindungskabel

Hinweise zum Schaltplan und zur Durchführung:

Entwickle den Schaltplan so, dass in einer Schalterstellung des Umschalters der Kondensator entladen wird und in der anderen Schalterstellung über den Widerstand aufgeladen wird.
Bestimme zunächst die Spannung an der Gleichspannungsquelle und ändere diesen Wert während des gesamten Versuchs nicht.
Entlade den Kondensator vollständig.
Lade in einem ersten Versuch den Kondensator bis auf eine Spannung $Formula: U_{{C},1} = 0,1 \cdot U_0$ $Formula: U_{{C},1} = 0,1 \cdot U_0$ auf und miss die dazu erforderliche Zeit

Lade anschließend in einem zweiten Versuch den Kondensator bis auf eine Spannung $Formula: U_{{C},2} = 0,5 \cdot U_0$ $Formula: U_{{C},2} = 0,5 \cdot U_0$ auf und miss die dazu erforderliche Zeit

Material 2: Kapazität eines Kondensators

Wird ein Kondensator in der Zeit Formula: t von $Formula: 0\;\mathrm{V}$ $Formula: 0\;\mathrm{V}$ auf die Spannung $Formula: U_{\mathrm{C}}$ $Formula: U_{\mathrm{C}}$ aufgeladen, wobei sich der Kondensator in einer Reihenschaltung mit einem Widerstand Formula: R und einer Gleichspannungsquelle befindet, dann kann seine Kapazität mit folgender Gleichung berechnet werden:

$Formula: C = \dfrac{-t}{R \cdot \ln \left(1 - \tfrac{U_{{C}}}{U_0}\right)}$ $Formula: C = \dfrac{-t}{R \cdot \ln \left(1 - \tfrac{U_{{C}}}{U_0}\right)}$

Material 3: Entladekurven eines Kondensators

In einem Modellversuch zur Untersuchung des Abklingens der Helligkeit der Innenraumbeleuchtung eines PKW wurden zwei Entladekurven eines Kondensators der Kapazität Formula: C aufgenommen (vgl. Abbildung 1). Im ersten Fall wurde der Kondensator über einen Widerstand Formula: R entladen. Im zweiten Fall fand die Entladung des Kondensators über eine Reihenschaltung aus dem Widerstand und einer Leuchtdiode (LED) statt.

Leuchtdioden (LED) sind in der Elektronik weit verbreitet, z. B. als einfache Kontrollleuchten, stromsparende Beleuchtungsmittel oder als Komponenten in LED-Bildschirmen.

In der Abbildung 2 ist die Kennlinie einer LED dargestellt. Mit zunehmender Stromstärke steigt auch die Helligkeit der Leuchtdiode an.

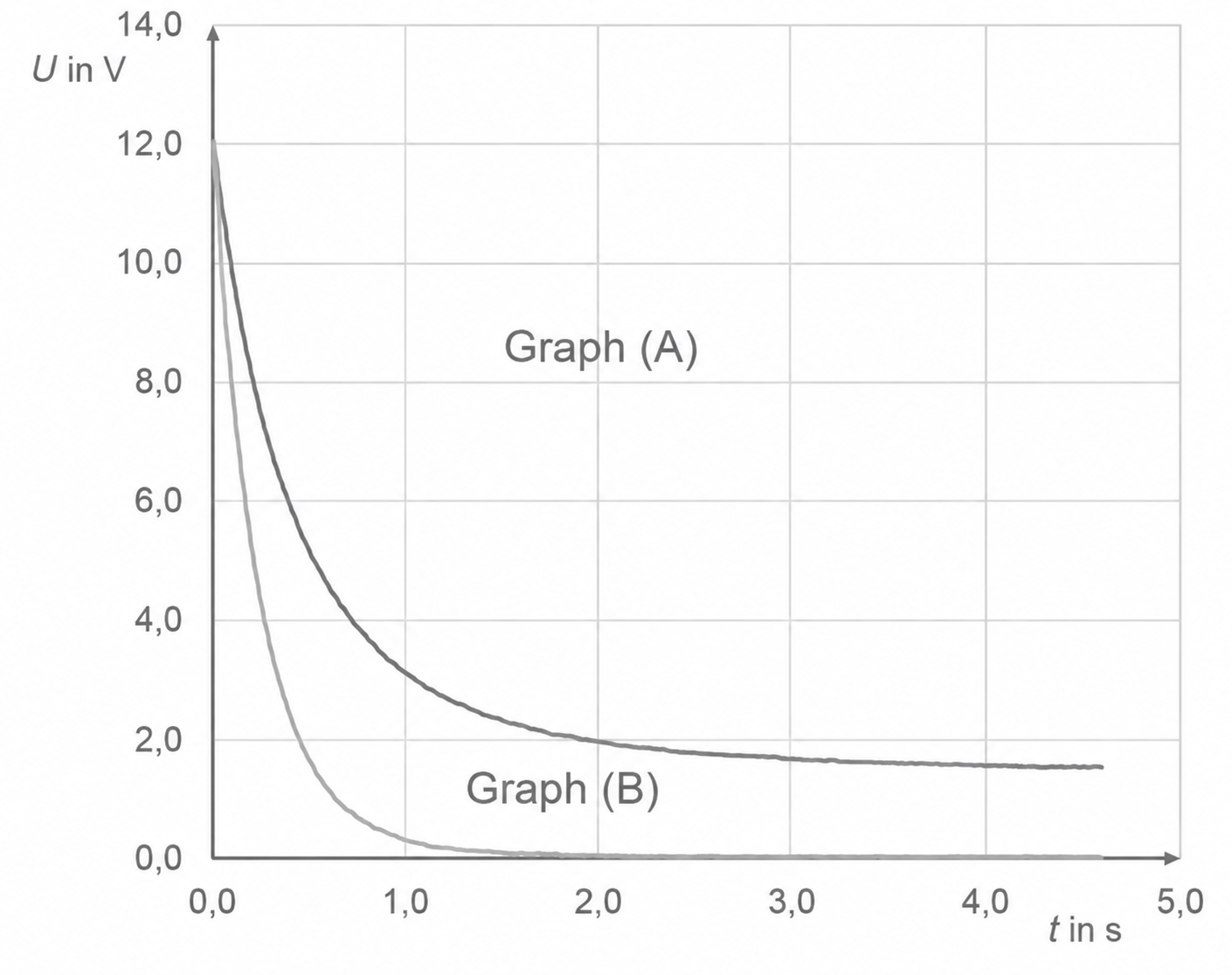

Diagramm mit zwei abklingenden Spannungsverläufen (Graph A, Graph B) über die Zeit; Achsenbeschriftungen U in V, t in s.

Abbildung 1: Ein Kondensator wird entladen – einmal über einen Widerstand $Formula: \small{R,}$ $Formula: \small{R,}$ ein weiteres Mal über eine Reihenschaltung aus einer Leuchtdiode und diesem Widerstand $Formula: \small{R.}$ $Formula: \small{R.}$

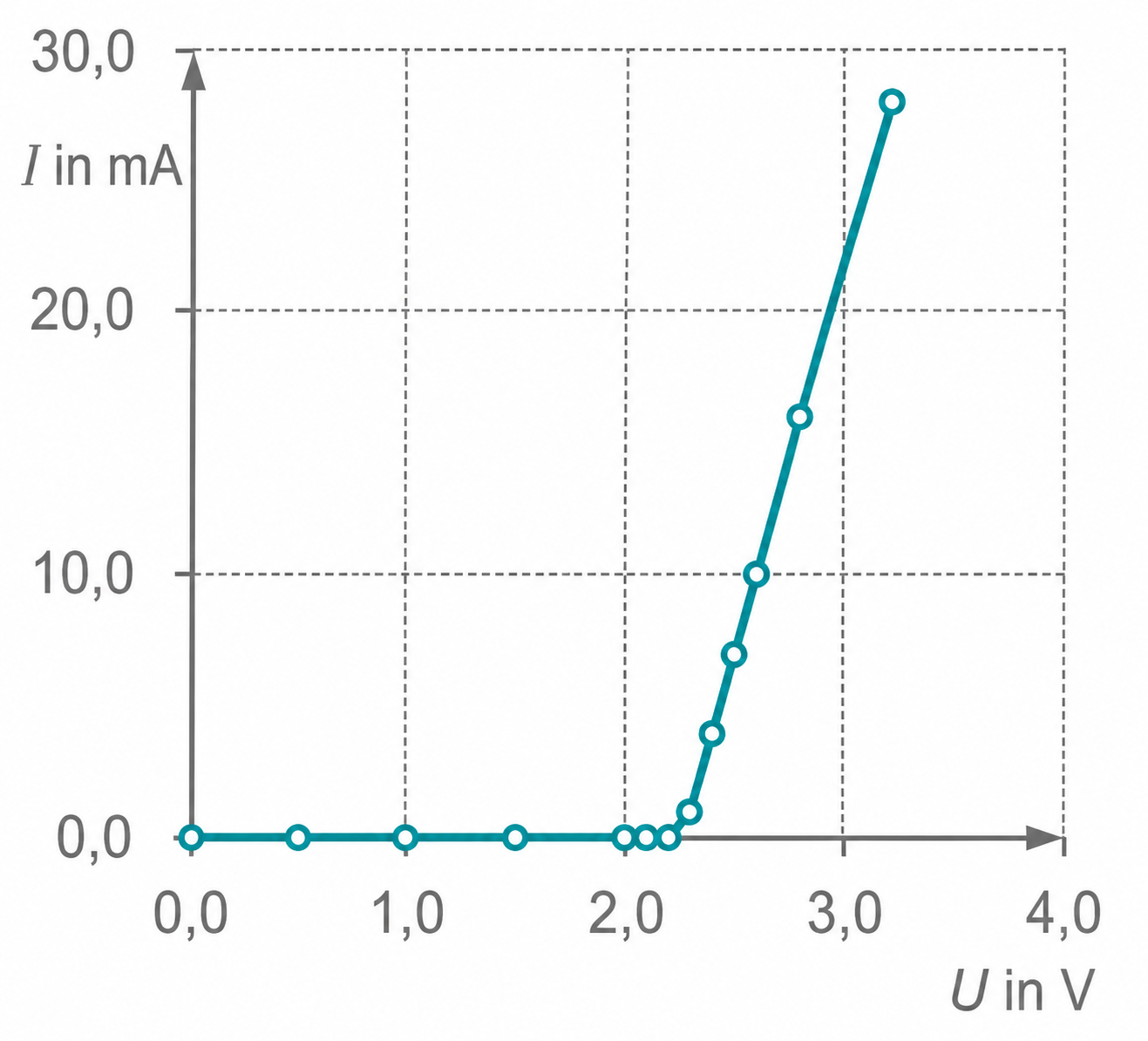

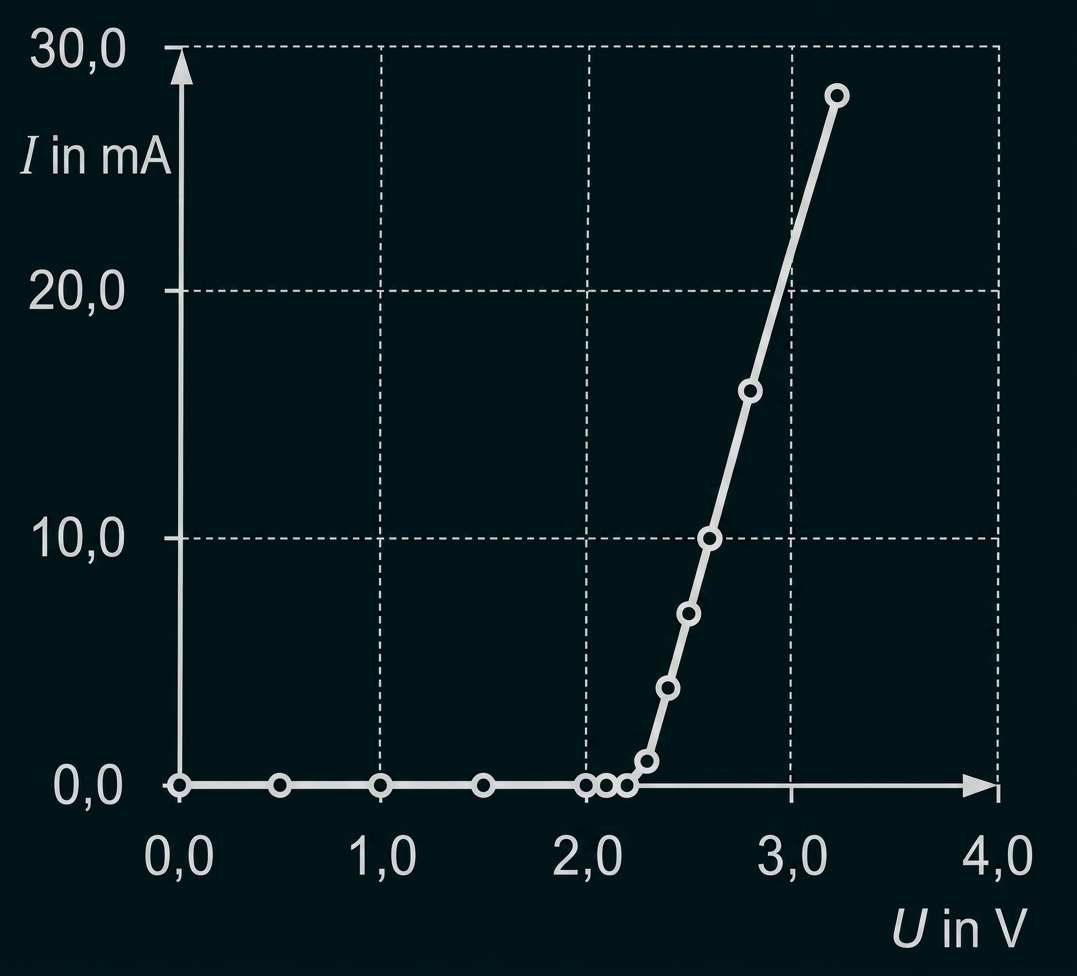

Diagramm: Strom (mA) gegen Spannung (V), Strom ~0 bis 2,2 V, dann steiler Anstieg bis etwa 30 mA.

Abbildung 2: Kennlinie einer LED in Durchlassrichtung

Material 4: Taster

Schaltvorgänge können mithilfe eines Tasters ausgelöst werden, der mit einer Anordnung gemäß Abbildung 3 verbunden ist. Der Nichtleiter besteht dabei aus einem elastischen Material. Beim Betätigen des Druckknopfes ändert sich die Kapazität der Anordnung.

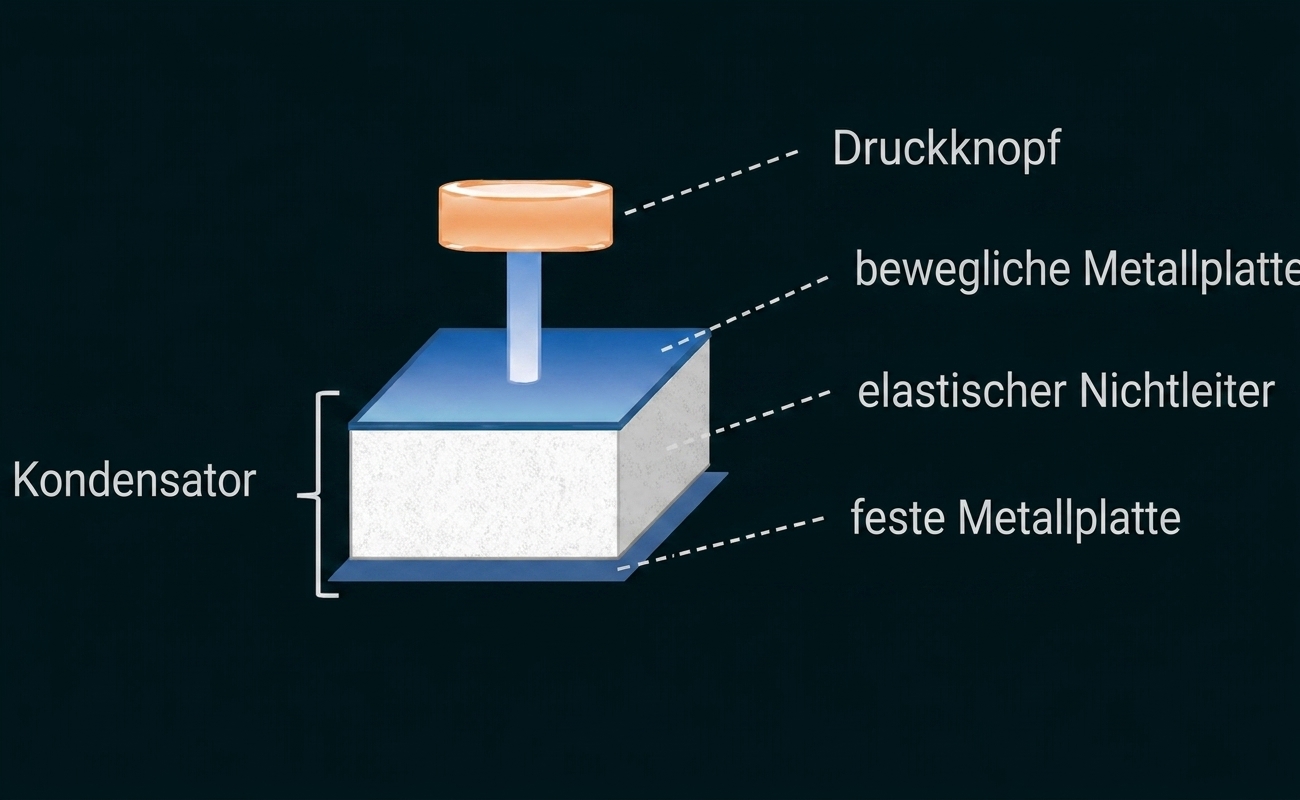

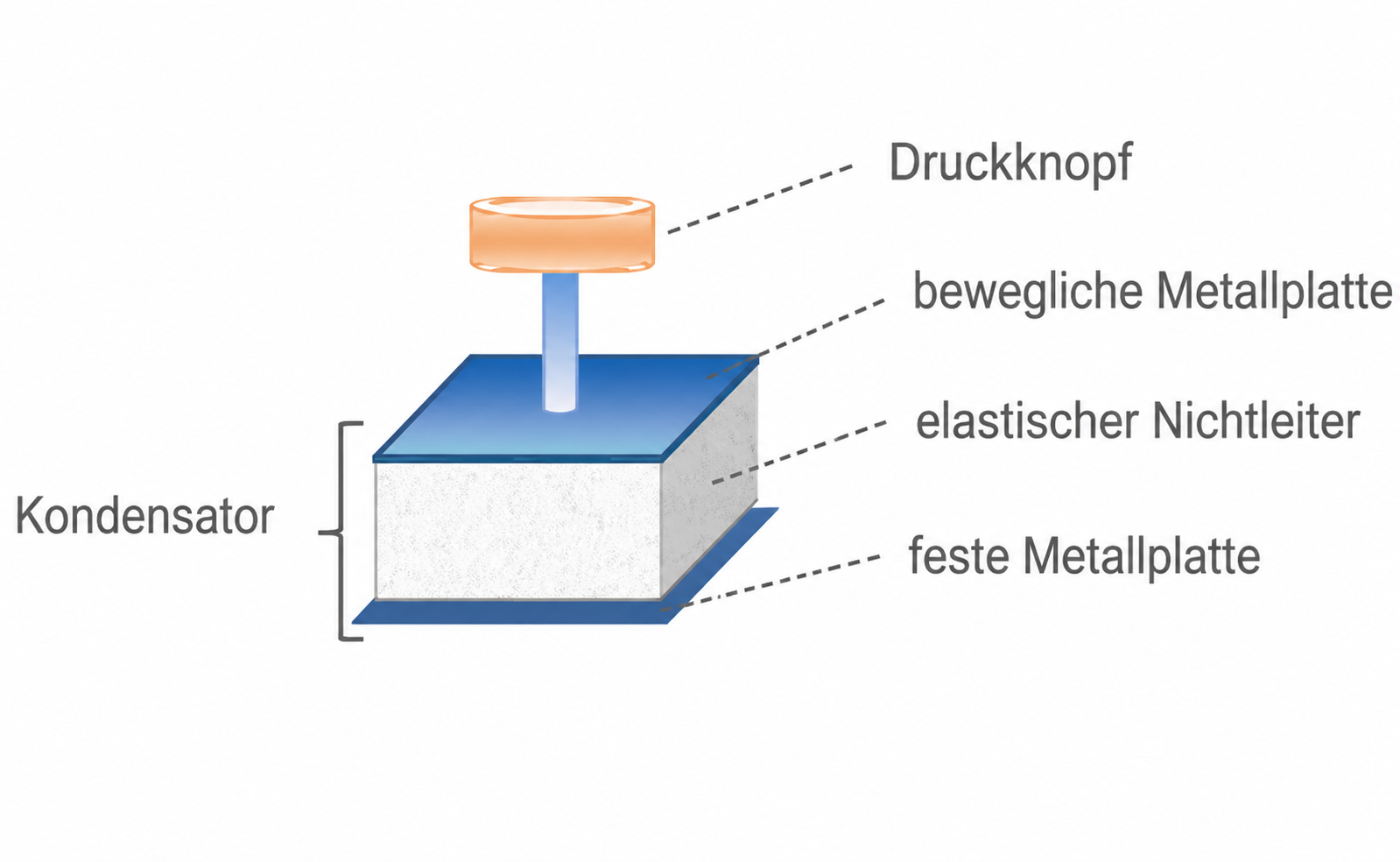

Schematische Darstellung eines Kondensators mit Druckknopf, beweglicher und fester Metallplatte sowie elastischem Nichtleiter

Abbildung 3: Aufbau des Tasters

Weiter lernen mit SchulLV-PLUS!

monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?

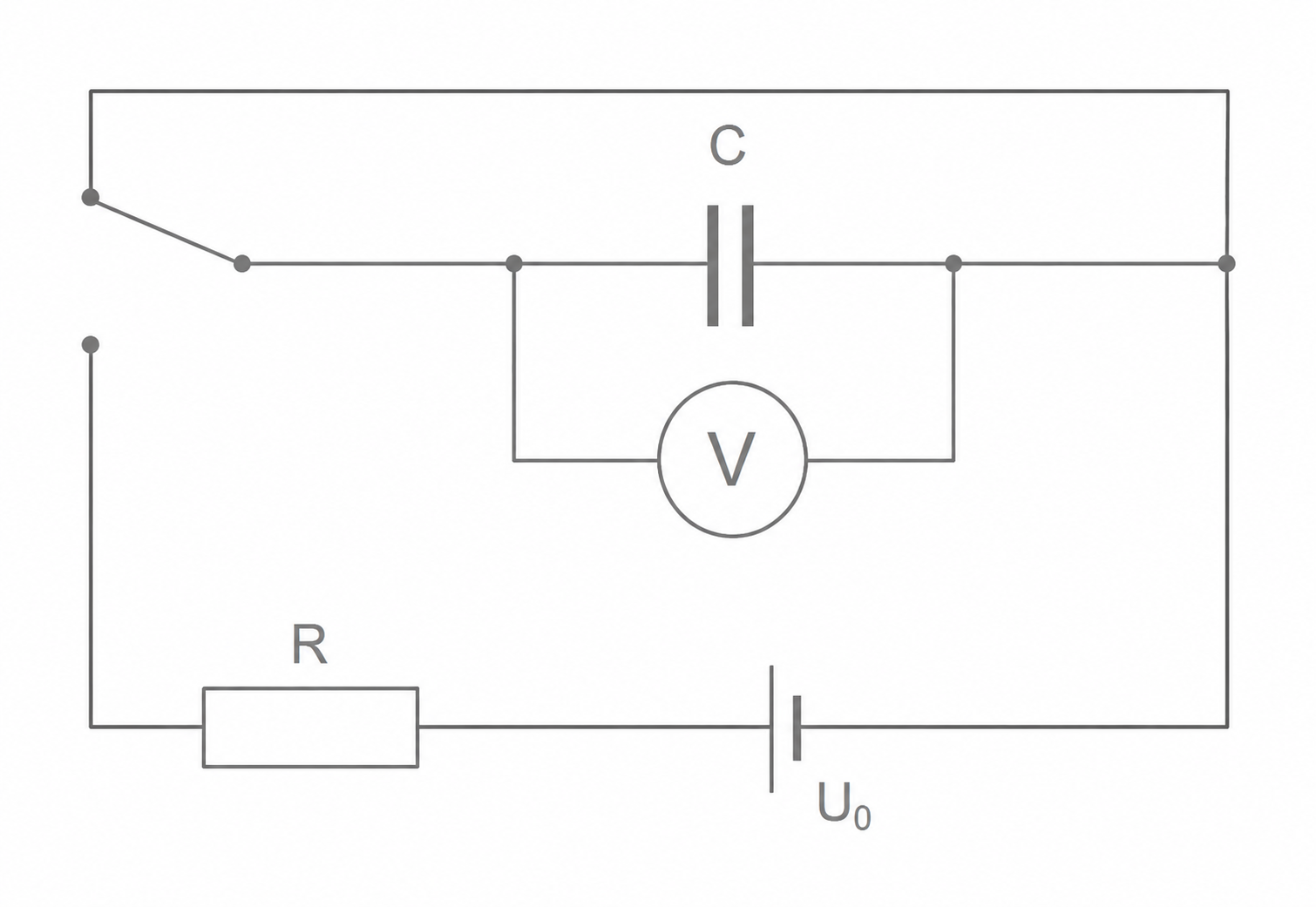

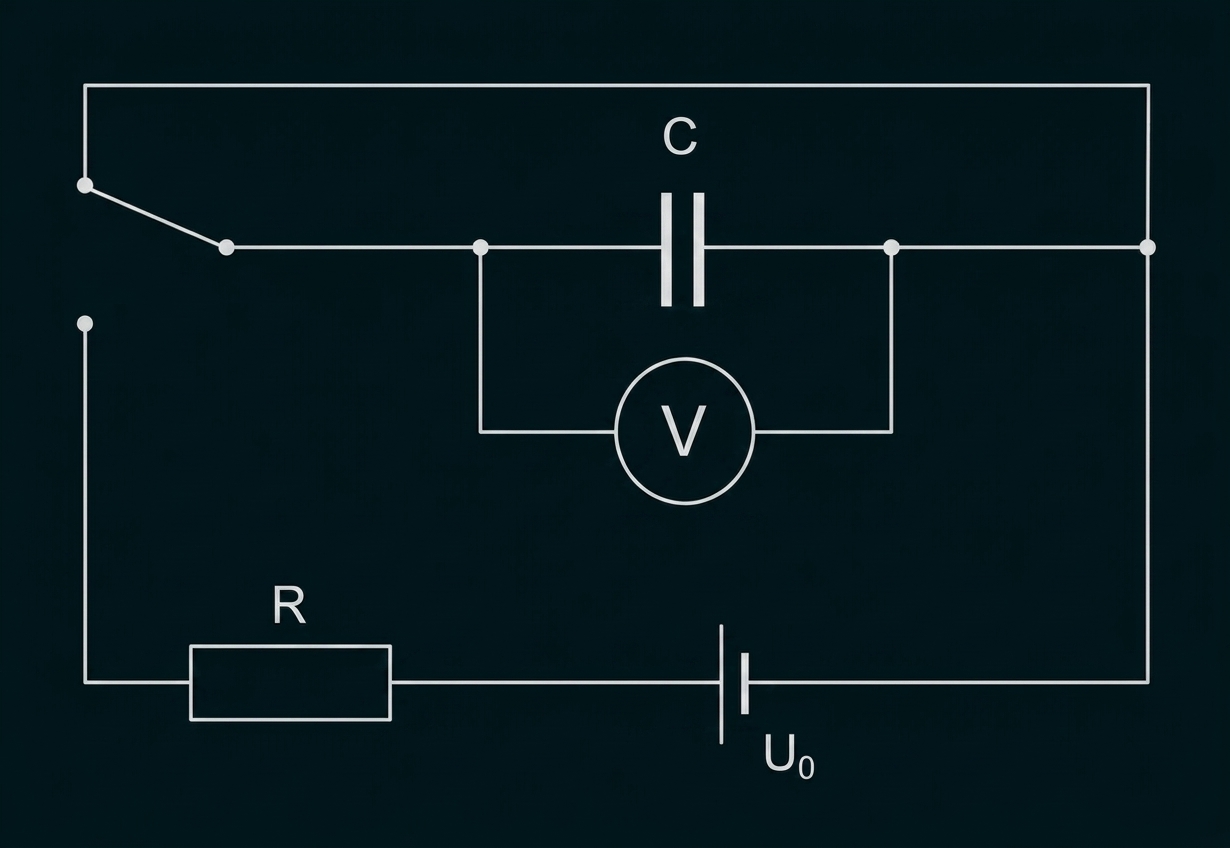

Einfacher Schaltplan mit Batterie U0, Widerstand R, Kondensator C und Voltmeter V
