2 – Werkstoff und Werkverfahren, Gesundheitsschutz

2.1

In Brasilien fliegst du über die größte Eisenerzmine der Welt. Deinem Sitznachbarn erklärst du fachkundig einige Begriffe zur Metallverhüttung. Setze in jedem Satz ein Kreuz, so dass sich jeweils eine korrekte Aussage ergibt.

Gebräuchliche Eisenerze sind	 Bauxit und Antimon.
	 Magnetit und Hämatit.
	 Magnetit und Hämatit.
	 Kupferglanz und Kupferkies.

Als „Frischen“ bezeichnet man	 das Beschicken des Hochofens mit Koks und Eisenerzpellets.
	 die moderne Metallgewinnung durch Schmelzflusselektrolyse.
	 den Entzug des Schwefels bei sulfidischen Erzen.
	 die Sauerstoffzufuhr in das Roheisen, um dessen Kohlenstoffgehalt zu reduzieren.

Schlacke ist	 ein teigiger Klumpen, aus dem man die Luppe durch Schlagen entfernen muss.
	 ein nichtmetallischer Abfallstoff, der bei der Metallverhüttung entsteht.
	 eine korrosionsbeständige Schicht, die durch das Eloxieren erzeugt wird.
	 ein Gemenge aus Gestein und Eisen-Sauerstoff-Verbindungen.

Ein Hochofen wird benutzt	 um Bronze zu legieren.
	 um Roheisen zu gewinnen.
	 für das Wachsausschmelzverfahren.
	 für das Sintern und Mahlen von Erzen.

2.2

Zeige deine Kenntnisse zu Eisen- und Nichteisenmetallen, indem du die Tabelle ergänzt.

Schematische Baumgrafik zu Eisenmetallen und Nichteisenmetallen mit Beispielen wie Stahl, Federstahl, Chrom und Antimon

2.3

Deine Reise-Brotzeitbox aus Kunststoff lag zu nah am Camping-Gaskocher und ist geschmolzen. Nicht bei jedem Kunststoff wäre dies passiert. Ordne den Aussagen die Kunststoffarten Thermoplaste (T), Elastomere (E) oder Duroplaste (D) zu.

Aussagen	Kunststoffart
Sie werden wegen ihrer sehr guten Hitzebeständigkeit häufig für Elektro- installationen verwendet.
Ihre Makromoleküle bilden dichte „Knäuel“, die beim Dehnen auseinan- dergezogen werden und sich nach der Krafteinwirkung wieder „verknäu- eln“.
Bei höheren Temperaturen werden die Molekülbindungen schwächer und verschwinden schließlich vollständig.
Sie lassen sich nach ihrer Formgebung nur noch mechanisch bearbeiten und gegenüber Chemikalien sind sie besonders widerstandsfähig.
In Lösungsmitteln sind sie nur quellbar, aber nicht löslich, und zeigen bei niedrigen Temperaturen eine deutliche Veränderung ihrer Eigenschaften.
Kunststoffe wie Polyethylen, Polypropylen, Polyvinylchlorid oder Poly- styrol gehören dieser Kunststoffart an.

2.4

Du ersetzt deine kaputte Brotzeitbox durch eine neue aus Aluminium. Führe vier allgemeine Eigenschaften dieses Werkstoffs an. Stelle außerdem zwei weitere konkrete Anwendungsbeispiele dar.

2.5

Nenne zwei Hämmer aus dem Bereich der Metallbearbeitung, mit denen du nicht auf einen Stahlnagel schlagen dürfen.

2.6

Zeichne einen Schlosserhammer und beschrifte diesen mit entsprechenden Fachbegriffen.

2.7

In Aufgabe 3 sollst du eine Schale aus Kupferblech herstellen. Nenne drei mögliche Unfallgefahren bei einer solchen Werkarbeit und führe jeweils eine entsprechende Schutzmaßnahme an.

Weiter lernen mit SchulLV-PLUS!

monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?

2.1

Gebräuchliche Eisenerze sind	 Bauxit und Antimon.
	 Magnetit und Hämatit.
	 Magnetit und Hämatit.
	 Kupferglanz und Kupferkies.

Als „Frischen“ bezeichnet man	 das Beschicken des Hochofens mit Koks und Eisenerzpellets.
	 die moderne Metallgewinnung durch Schmelzflusselektrolyse.
	 den Entzug des Schwefels bei sulfidischen Erzen.
	 die Sauerstoffzufuhr in das Roheisen, um dessen Kohlenstoffgehalt zu reduzieren.

Schlacke ist	 ein teigiger Klumpen, aus dem man die Luppe durch Schlagen entfernen muss.
	 ein nichtmetallischer Abfallstoff, der bei der Metallverhüttung entsteht.
	 eine korrosionsbeständige Schicht, die durch das Eloxieren erzeugt wird.
	 ein Gemenge aus Gestein und Eisen-Sauerstoff-Verbindungen.

Ein Hochofen wird benutzt	 um Bronze zu legieren.
	 um Roheisen zu gewinnen.
	 für das Wachsausschmelzverfahren.
	 für das Sintern und Mahlen von Erzen.

2.2

Diagramm: Einteilung von Eisen- und Nichteisenmetallen mit Beispielen (Stahl, Grauguss, Kupfer, Aluminium, Gold)

2.3

Aussagen	Kunststoffart
Sie werden wegen ihrer sehr guten Hitzebeständigkeit häufig für Elektro- installationen verwendet.	D
Ihre Makromoleküle bilden dichte „Knäuel“, die beim Dehnen auseinan- dergezogen werden und sich nach der Krafteinwirkung wieder „verknäu- eln“.	E
Bei höheren Temperaturen werden die Molekülbindungen schwächer und verschwinden schließlich vollständig.	T
Sie lassen sich nach ihrer Formgebung nur noch mechanisch bearbeiten und gegenüber Chemikalien sind sie besonders widerstandsfähig.	D
In Lösungsmitteln sind sie nur quellbar, aber nicht löslich, und zeigen bei niedrigen Temperaturen eine deutliche Veränderung ihrer Eigenschaften.	E
Kunststoffe wie Polyethylen, Polypropylen, Polyvinylchlorid oder Poly- styrol gehören dieser Kunststoffart an.	T

2.4

Aluminium	Eigenschaften, z. B.	Anwendungsbeispiele, z. B.
	rostfrei	Dacheinblechungen Flugzeugtragflächen
	gute Verformbarkeit
	gute Wärmeleitfähigkeit
	geringes Gewicht

2.5

z. B.

Kugelhammer, Planierhammer, Kunststoffhammer/Gummihammer

2.6

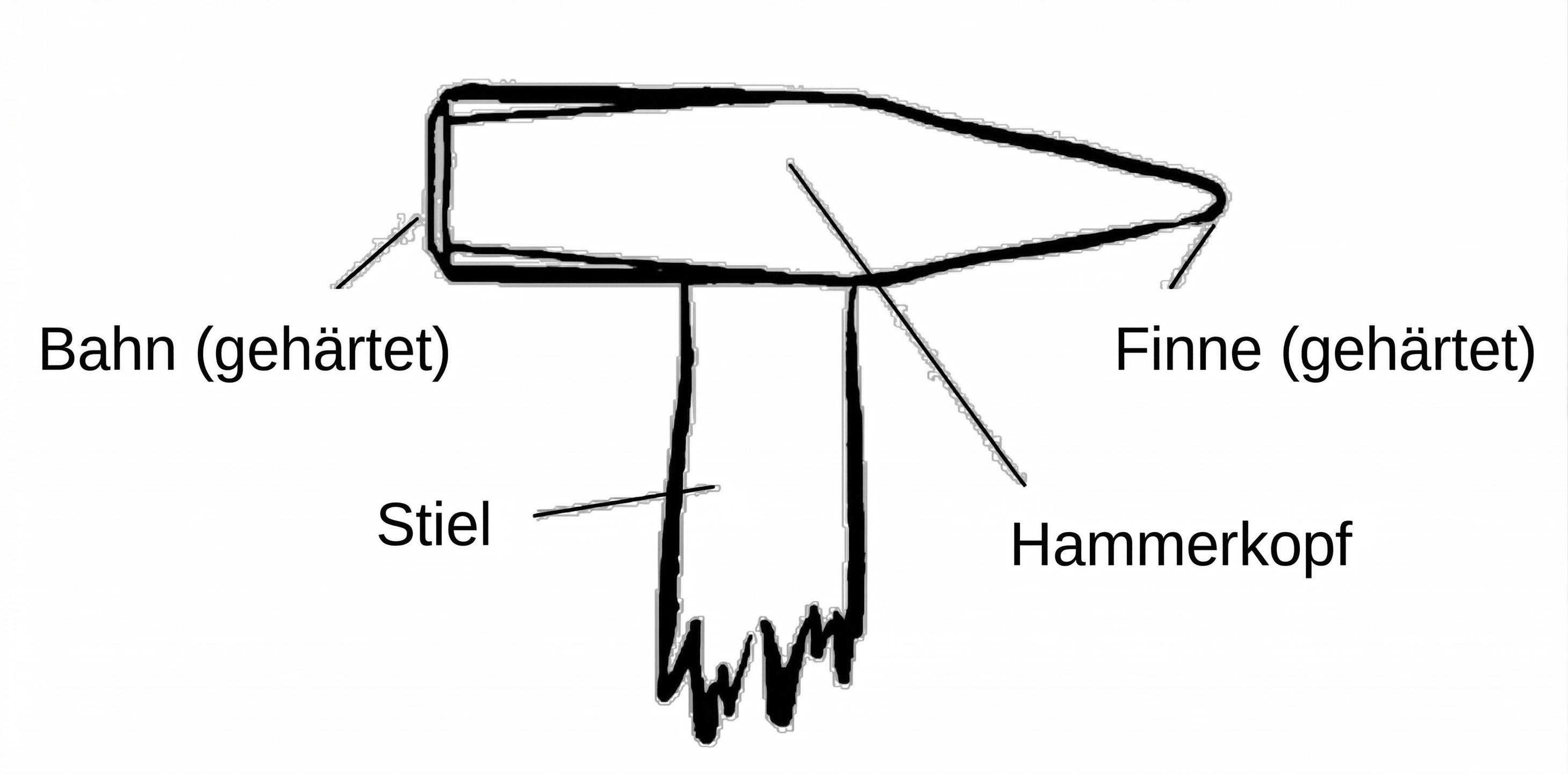

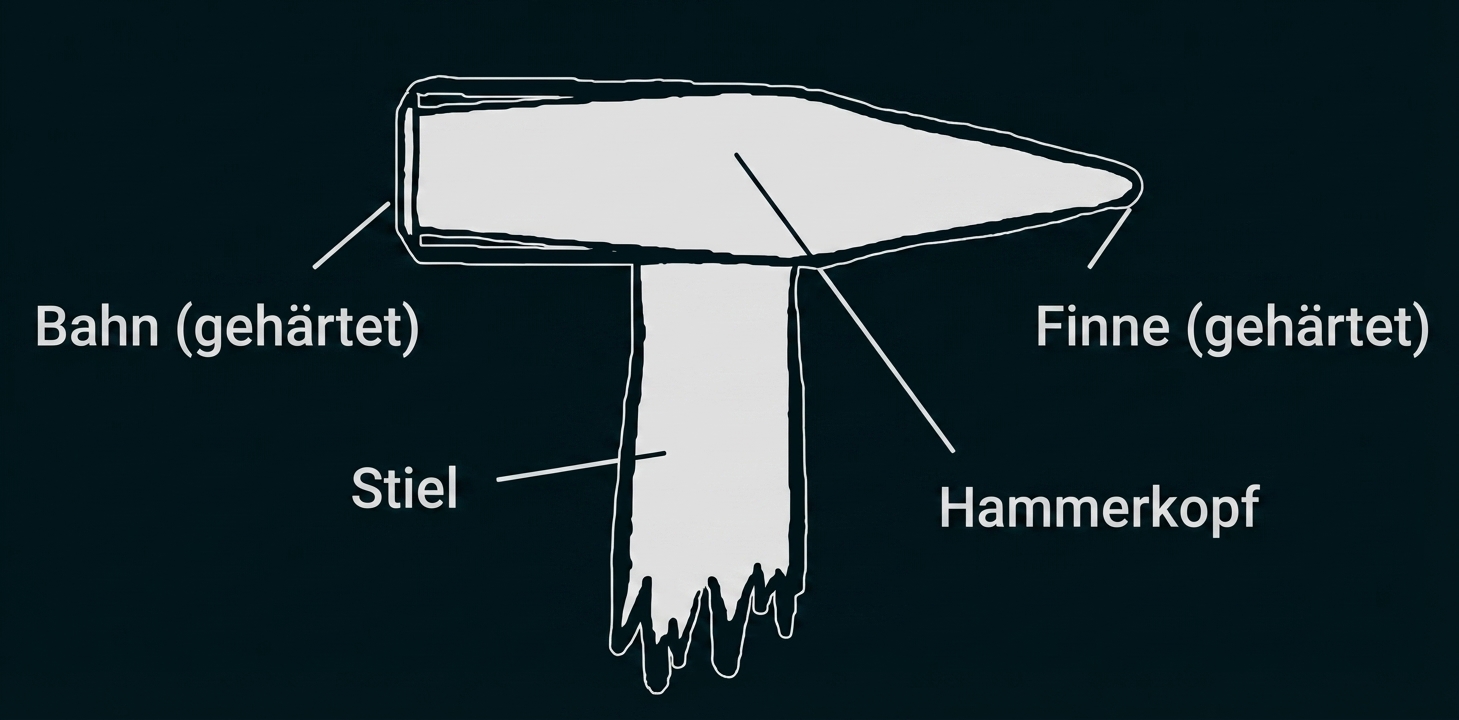

Skizze eines Hammers, beschriftet: Bahn (gehärtet), Finne (gehärtet), Hammerkopf und Stiel.

2.7

Unfallgefahren, z. B.	Schutzmaßnahmen, z. B.
Stichverletzungen an der Reißnadel	Ordnung am Arbeitsplatz
Schnitt an den scharfen Kanten der Ronde	zeitnahes Entgraten der Kanten
Quetschverletzungen durch den Kugelham- mer beim Treiben	konzentriertes Arbeiten

Unfallgefahren, z. B.

Schutzmaßnahmen, z. B.

Stichverletzungen an der Reißnadel

Ordnung am Arbeitsplatz

Schnitt an den scharfen Kanten der Ronde

zeitnahes Entgraten der Kanten

Quetschverletzungen durch den Kugelham-

mer beim Treiben

konzentriertes Arbeiten
