3 – Fachgerechte Verarbeitung, Gestaltung, Funktion
Du hast die Aufgabe, aus Acrylglas eine Halterung herzustellen, mit der ein Mobiltelefon direkt an einer Steckdose abgelegt werden kann.
Ein Teil der Halterung wird dazu über den Stecker (Durchmesser ca. 40 mm) des Ladegeräts gehängt, das Mobiltelefon (Breite: 70 mm) liegt auf der Ablage darunter.
Das Werkstück ist aus einem Stück durch mechanische Bearbeitung und thermisches Umformen zu fertigen.

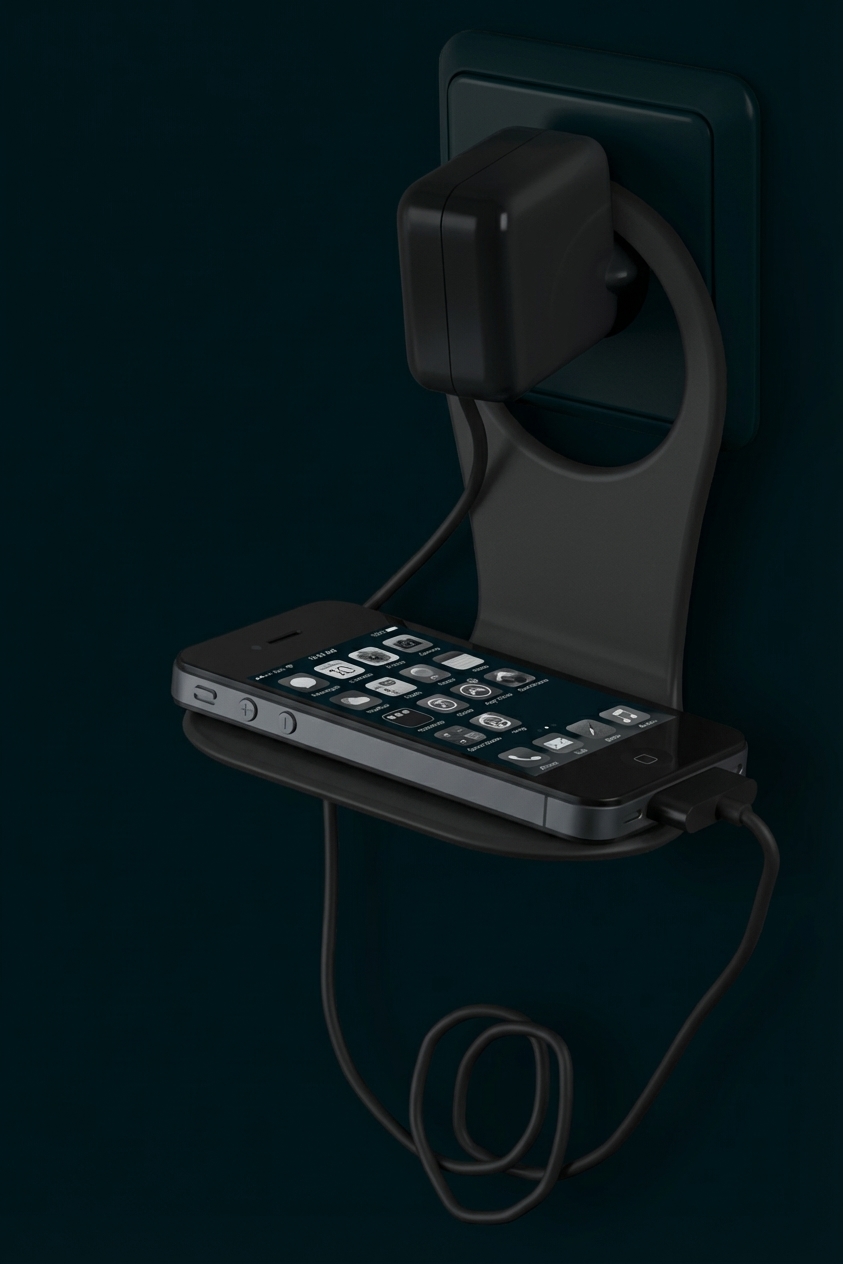

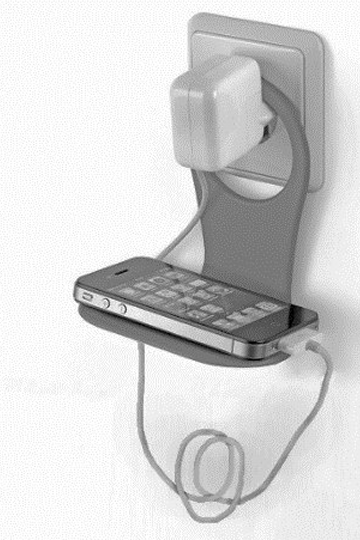

Anders als das gezeigte Beispiel soll dein Werkstück so geformt sein, dass es eine sinnvolle Möglichkeit zum Aufwickeln des Ladekabels bietet und das Mobiltelefon gegen ein Herunterfallen gesichert ist.
Zeichne eine Abwicklung deines Werkstücks in Originalgröße. Achte auf sinnvolle Dimensionen und erläutere gegebenenfalls deine Zeichnung.
Erstelle einen tabellarischen Arbeitsplan zur Herstellung deines Werkstücks, nachdem du den entsprechend breiten Streifen durch Ritzbrechen von der Platte getrennt hast. Führe alle dazu notwendigen Arbeitsschritte sowie Werkzeuge und Hilfsmittel an.
Dein Werkstück könnte alternativ aus dünnen Furnierplatten mit einer Steckverbindung gefertigt werden. Dabei müssten die Holzoberflächen aber vor Verschmutzungen geschützt werden. Nenne zwei geeignete Möglichkeiten zur Oberflächenbehandlung bei Holz und erläutere jeweils einen Vorteil und einen Nachteil der jeweiligen Methode.
Weiter lernen mit SchulLV-PLUS!

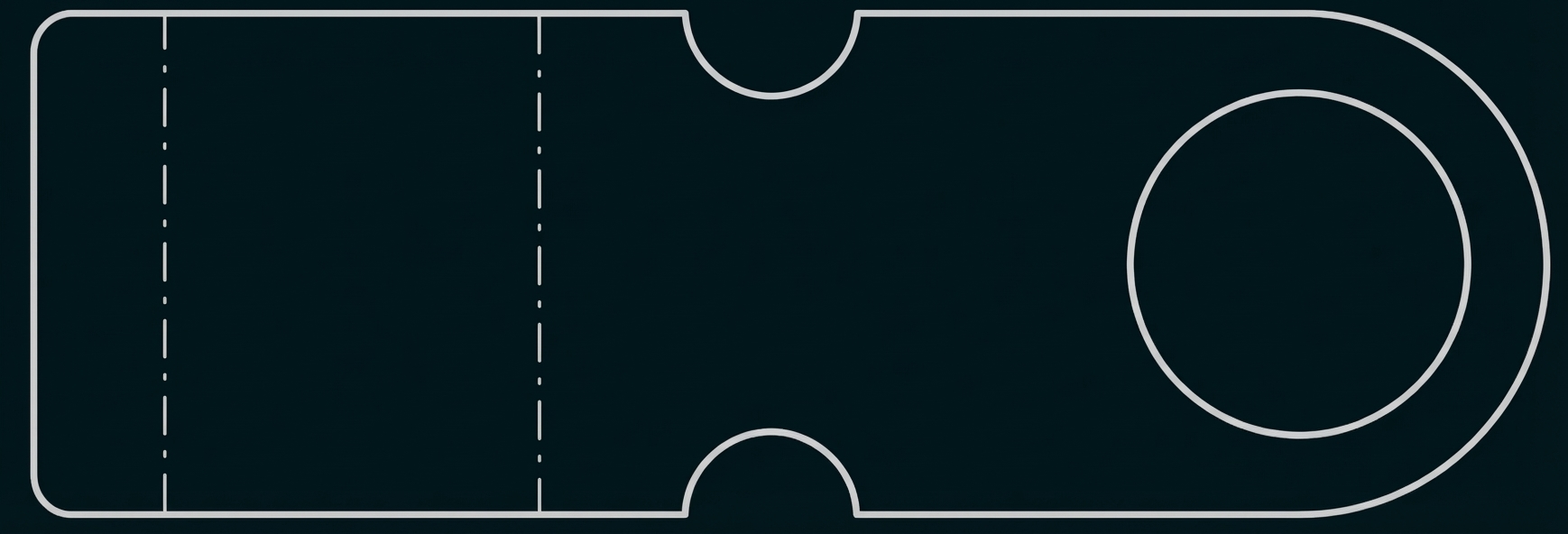

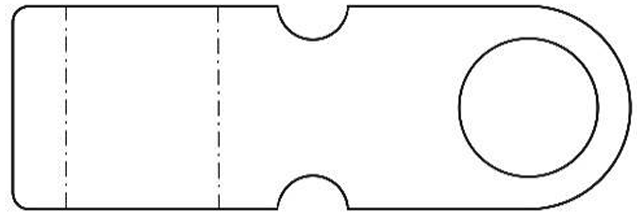

monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?Abwicklung des Werkstücks:
Bewertet werden z. B.:
-
Sauberkeit und Anschaulichkeit der Zeichnung
-
Maßgerechte Gestaltung (Breite des Mobiltelefons, Durchlass für Stecker)
-
Idee für Aufwicklung des Kabels
-
Idee zur Sicherung gegen Herunterfallen

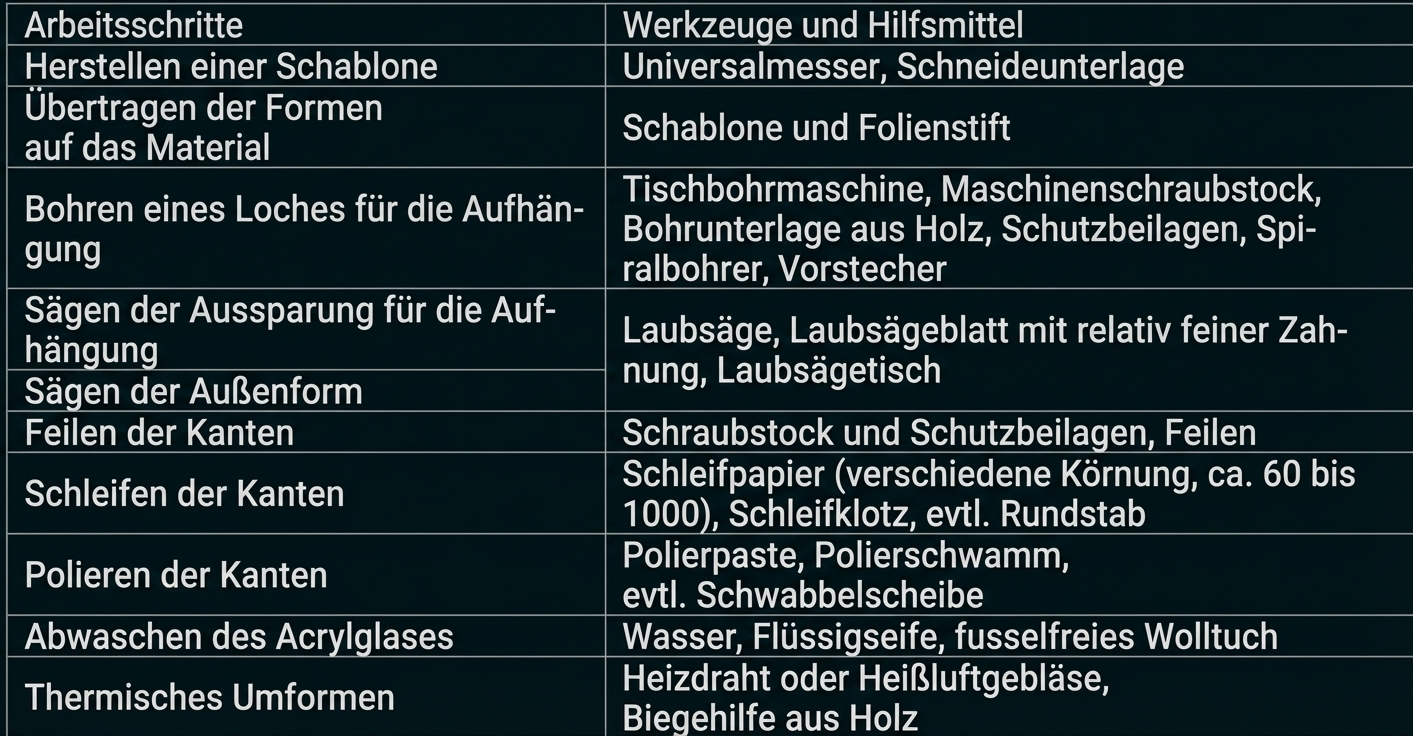

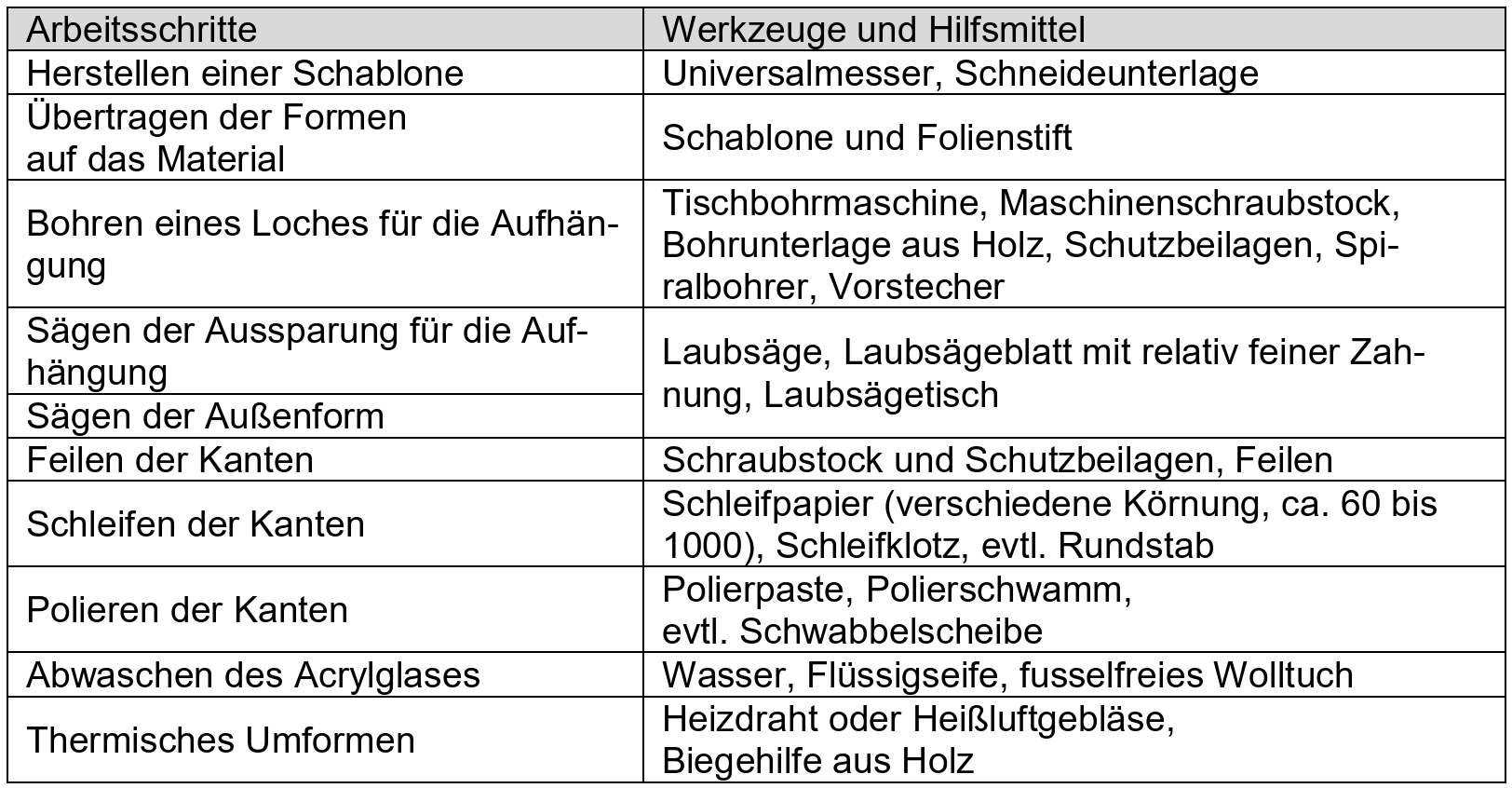

Arbeitsplan zur Herstellung des Werkstücks:
Möglichkeiten zur Oberflächenbehandlung bei Holz:
|
Schutz durch Wachsen |
Schutz durch Ölen |
|
|---|---|---|
|
Vorteile |
|
|
|
Nachteile |
|
|
