3 – Fachgerechte Verarbeitung, Gestaltung, Funktion

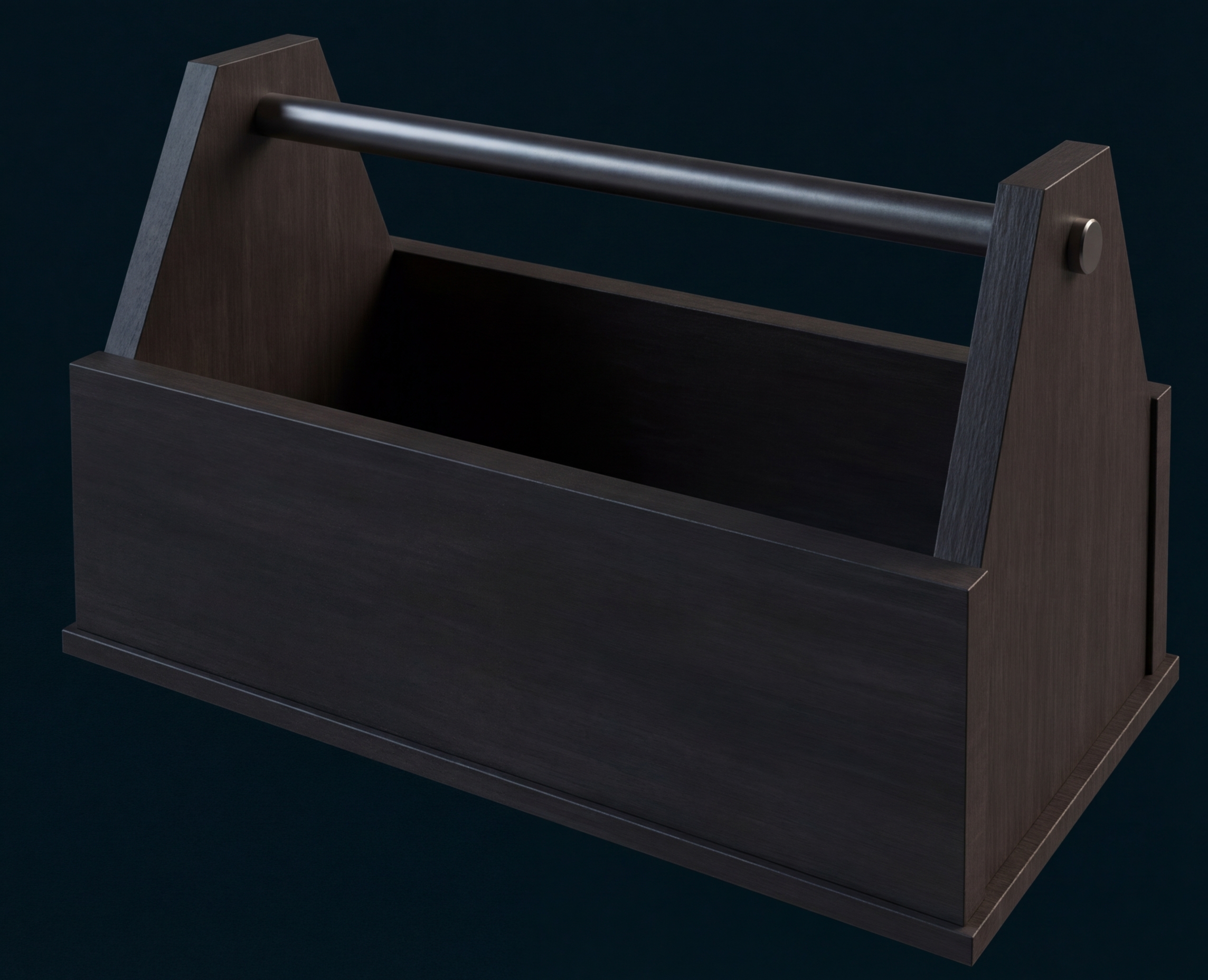

Du hast die Aufgabe, eine Werkzeugkiste anzufertigen. Der Boden soll aus einem Holzwerkstoff, die Seitenteile des Kistenkörpers aus Massivholz und der Tragegriff aus einem Buchenholz-Rundstab hergestellt werden.
Die Eckverbindungen werden mittels Dübelung hergestellt. Stelle in einer anschaulichen räumlichen Zeichnung eine Dübelung dar.
Erstelle einen tabellarischen Arbeitsplan zur Herstellung der gewählten Dübelung mit allen Arbeitsschritten und den verwendeten Werkzeugen bzw. Werkhilfsmitteln. Gib an vier geeigneten Stellen wichtige Arbeitshinweise.
Nenne zwei alternative Eckverbindungen für den Kistenkörper. Begründe jeweils, warum diese weniger gut oder besser für eine Werkzeugkiste geeignet sind als eine Dübelung.
Zur Oberflächenbehandlung deines Werkstücks bieten sich das Einlassen mit Ölfirnis oder das Lackieren an. Informiere über je zwei Vorzüge der jeweiligen Oberflächenbehandlung.
Weiter lernen mit SchulLV-PLUS!
monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?
z. B. sichtbare Dübelung
|
Arbeitsschritte |
Werkzeuge/Hilfsmittel |
vier Arbeitshinweise |
|---|---|---|
|
Seitenteile vorbereiten |
ggf. Klebeband |
zu leimende Oberflächen von Staub und Schmutz befreien, freibleibende Stellen ggf. mit Klebeband gegen überflüssigen Leim schützen |
|
Verleimen |
Schraubzwingen, Zulagehölzer, ggf. Lehre zur Ausrichtung, Holzleim, ggf. Hilfsmittel zum Auftrag, Lappen |
beim Einspannen ggf. mit Zulageholz arbeiten, um Druckstellen zu vermeiden, überflüssigen Leim abnehmen, auf richtigen Winkel achten |
|
Bohrungen anzeichnen und vorstechen |
Stahlmaßstab, Winkel, Bleistift, Vorstecher |
auf sinnvolle, korrekte Platzierung der Dübelungen achten |
|
Dübellöcher bohren |
Ständerbohrmaschine oder Akkubohrmaschine mit Winkelhilfe, Holzbohrer im Durchmesser der Dübel |
Bohrtiefe beachten: Die Bohrung im stehenden Brett sollte ca. die doppelte Brettdicke betragen |
|
Dübel einleimen und eintreiben |
Leim, Dübel, Hammer (Holz/Kunststoff), Lappen |
Oberfläche nicht beschädigen |
|
Dübel bündig absägen |
flexible Säge, z. B. Japansäge |
überstehende Dübel dicht am Material absägen, Oberfläche nicht beschädigen |
|
Oberfläche bündig schleifen |
versch. Schleifpapiere, Schleifklotz |
z. B.
-
stumpfe Verleimung → völlig ungeeignet, da zu geringe Festigkeit
-
Verschraubung → wenig ansprechende Optik, aber gute Festigkeit
-
Finkerzinkung → ansprechende Optik, gute Festigkeit
|
Ölfirnis, z. B. |
Lackieren, z. B. |
|---|---|
|
|
