3 – Fachgerechte Verarbeitung, Gestaltung, Funktion

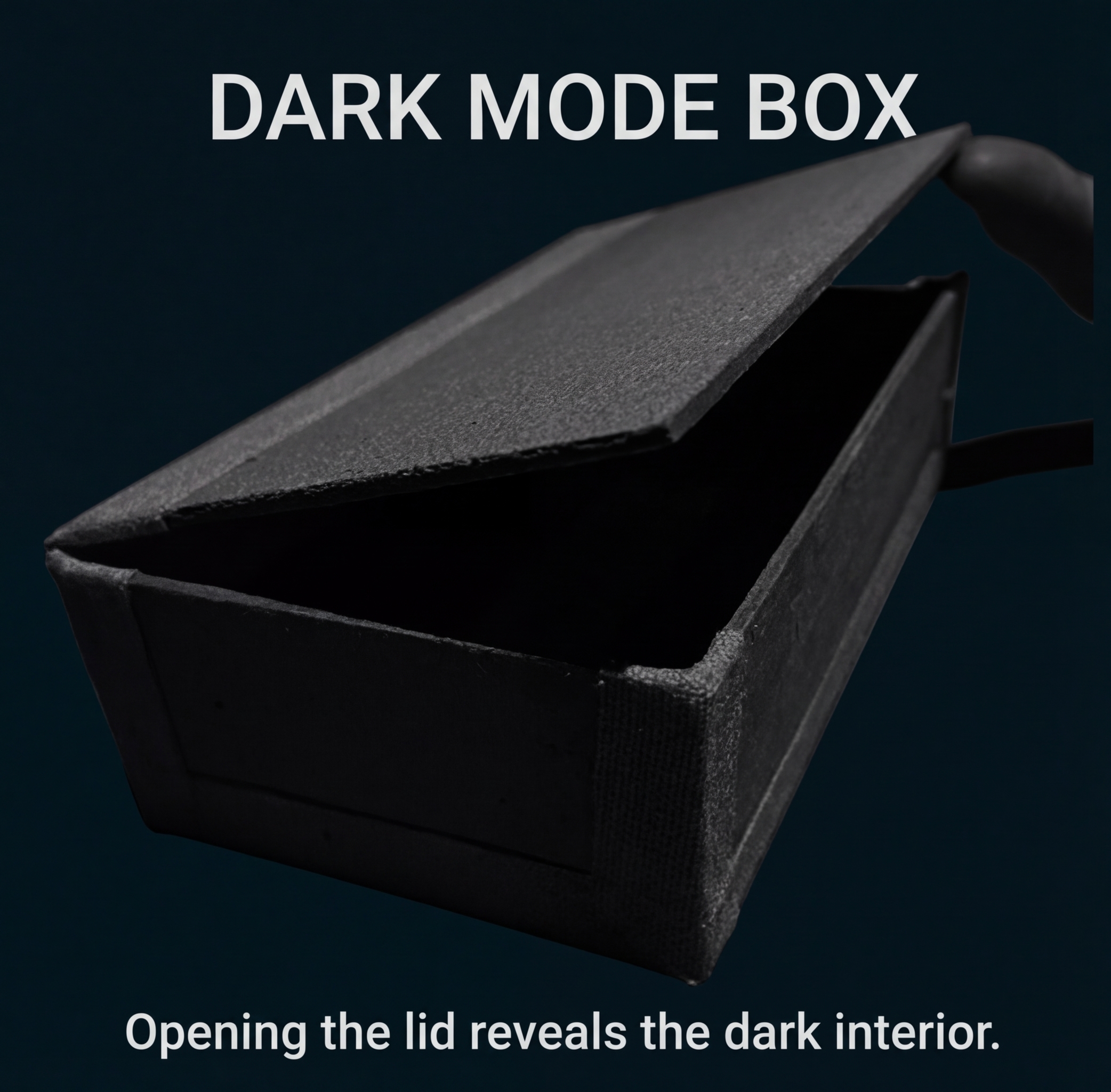

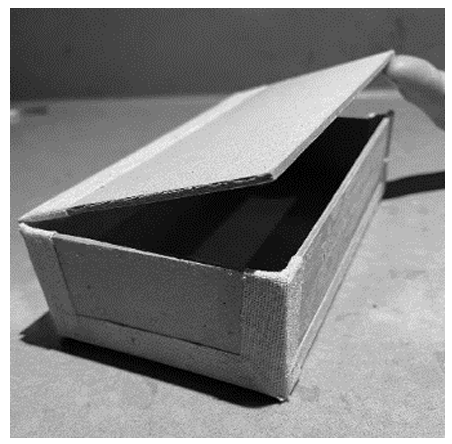

Sie haben die Aufgabe, eine Schachtel mit rechteckigem Grundriss herzustellen.
Der Grundkörper der Schachtel ist aus einem zusammenhängenden Stück Graupappe zu fertigen.
Abmessungen des Grundkörpers: Länge 160 mm x Breite 80 mm x Höhe 40 mm
Zeichne zuerst eine Abwicklung des Grundkörpers im Maßstab 1:2 für diese Schachtel (halbiertes Maß).
Zu dieser Schachtel soll ein Deckel hergestellt werden, der mithilfe eines einfachen Leinengelenks nach hinten aufgeklappt werden kann. Stelle in einer anschaulichen Zeichnung alle Bestandteile eines passenden Leinengelenks vor dem Zusammenfügen dar.
Erstelle einen tabellarischen Arbeitsplan zum Herstellen des einfachen Leinengelenks mit den notwendigen Arbeitsschritten sowie den benötigten Werkzeugen und Hilfsmitteln.
Einige der Kanten werden bei der Herstellung dieses Werkstücks geritzt. Beschreibe den Vorgang des Ritzens von Graupappe.
Weiter lernen mit SchulLV-PLUS!

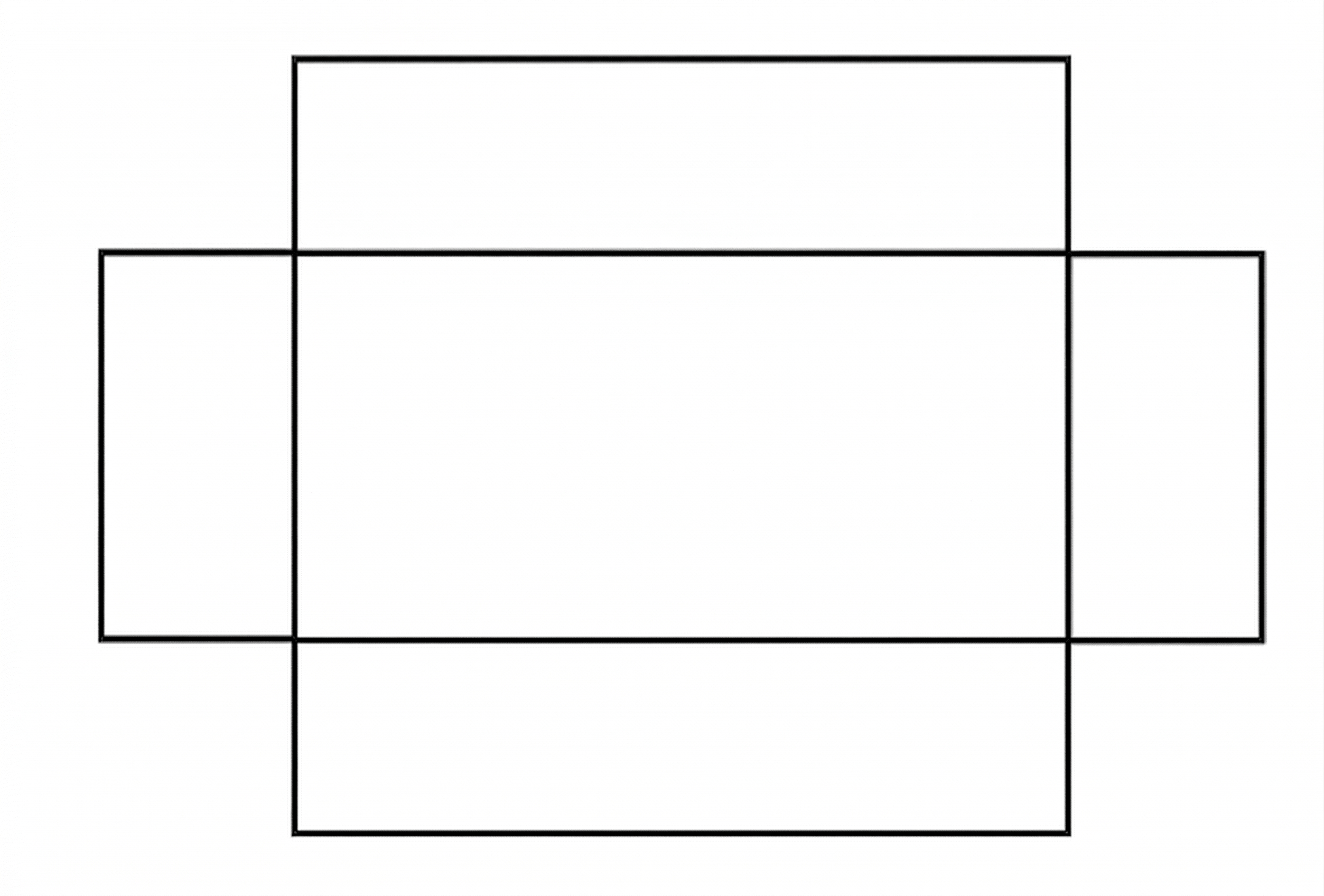

monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?z. B. Abbildung hier im Maßstab 1:4
Klebelaschen sind in der Zeichnung nicht zwingend erforderlich.

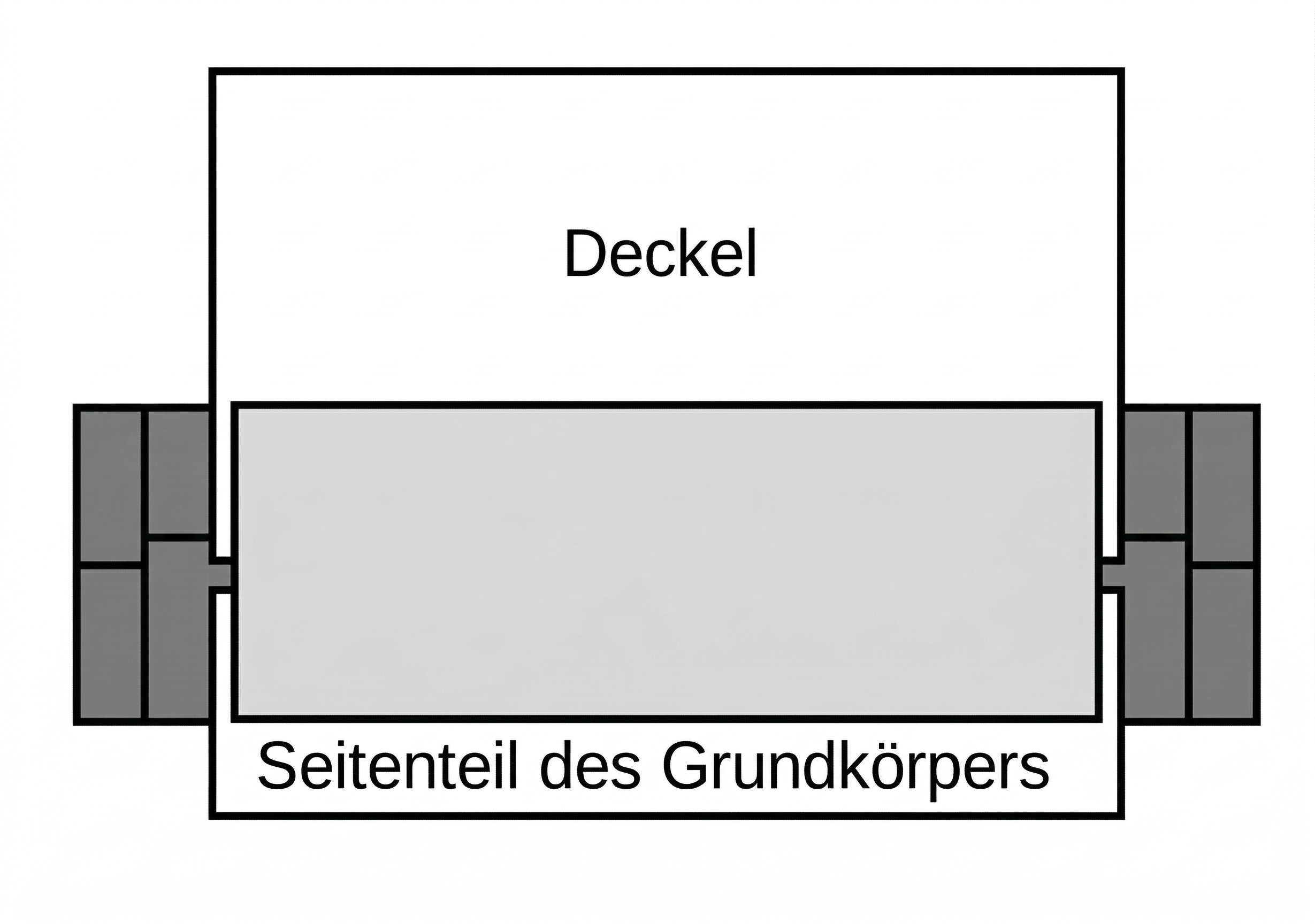

z. B.
Verdeckte Kanten sind nicht zwingend erforderlich. Auch eine Zeichnung in Kombination mit 3.1 ist hier möglich.
|
Arbeitsschritte, z. B. |
Werkzeuge/Hilfsmittel |
|---|---|
|
Gewebestreifen für außen und innen zuschneiden |
Cutter, Stahllineal, Winkel, Schneideunterlage |
|
Lage der Graupappenteile auf der Papierseite des Buchbindegewebes deutlich anzeichnen (Breite der Gelenkfuge: ca. doppelte Graupappenstärke) |
Bleistift, Stahllineal/Geodreieck |
|
Vorbereitung des Arbeitsplatzes zum Kleben |
Papierunterlagen, Pinsel, Buchbinderleim, Falzbein |
|
Anschmieren des äußeren Gewebestreifens mit Buchbinderleim |
|
|
Deckel und Grundkörper im vorgezeichneten Abstand auf Papierseite des Gewebes setzen |
|
|
Nach leichtem Andrücken; Wenden des Rohbaus und zusätzlich Anreiben des Gewebes mit der Hand |
|
|
Gewebeüberstände nach innen einschlagen und mit Falzbein gut in Gelenkfuge einreiben |
|
|
Innenstreifen mit Leim bestreichen und passgenau aufsetzen |
|
|
Gelenkfuge mit Falzbein einarbeiten und mit der Hand anreiben |
|
|
Leinengelenk mindestens zwei Stunden unter Beschwerung trocknen |
Presse, Beilagen |
z. B.
-
Es muss auf einer sauberen und ebenen Schneideunterlage geschnitten werden.
-
Das Stahllineal wird direkt an der vorgezeichneten Linie angelegt und mit dem Spreizgriff fest angedrückt.
-
Der Cutter wird unter gleichmäßigem Druck und in einem geeigneten flachen Schnittwinkel an der Schiene entlanggeführt.
-
Für den Führungsschnitt schneidet man zunächst nur die Oberfläche ein.
-
Durch mehrmaliges Wiederholen des Schneidevorgangs werden bis zu zwei Drittel der Materialstärke eingeritzt.
-
Dabei muss auf eine durchgehend gleichmäßige Ritztiefe geachtet werden.
