3 – Fachgerechte Verarbeitung, Gestaltung, Funktion
Du hast die Aufgabe, einen Toilettenrollenhalter anzufertigen.

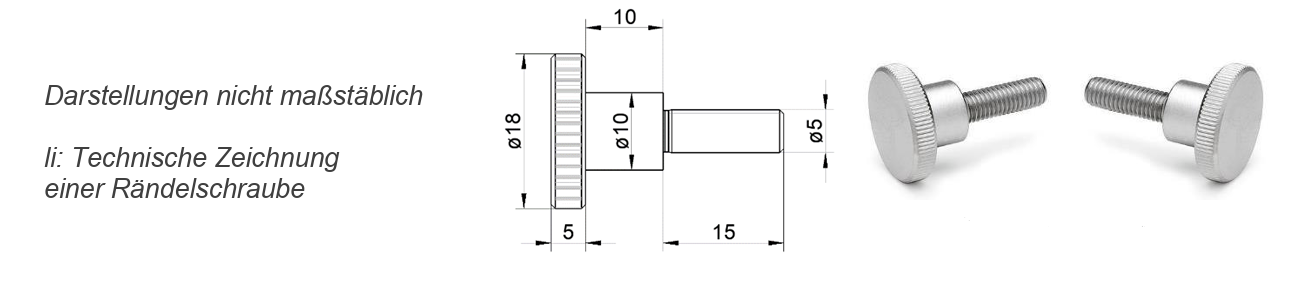

Hierzu stehen dir ein Streifen Aluminiumblech (2 mm dick, 60 mm hoch, in beliebiger Länge), ein Aluminiumrundstab (Ø 30 mm, Länge 110 mm) und zwei Rändelschrauben (siehe Abbildung) zur Verfügung.
(Maße Klopapierrolle: Ø außen 120 mm; Ø innen 40 mm; Breite 100 mm).

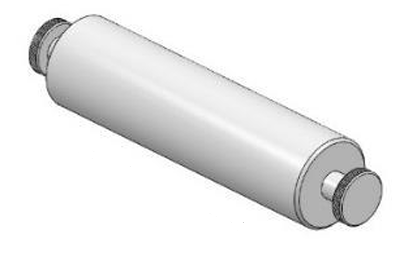

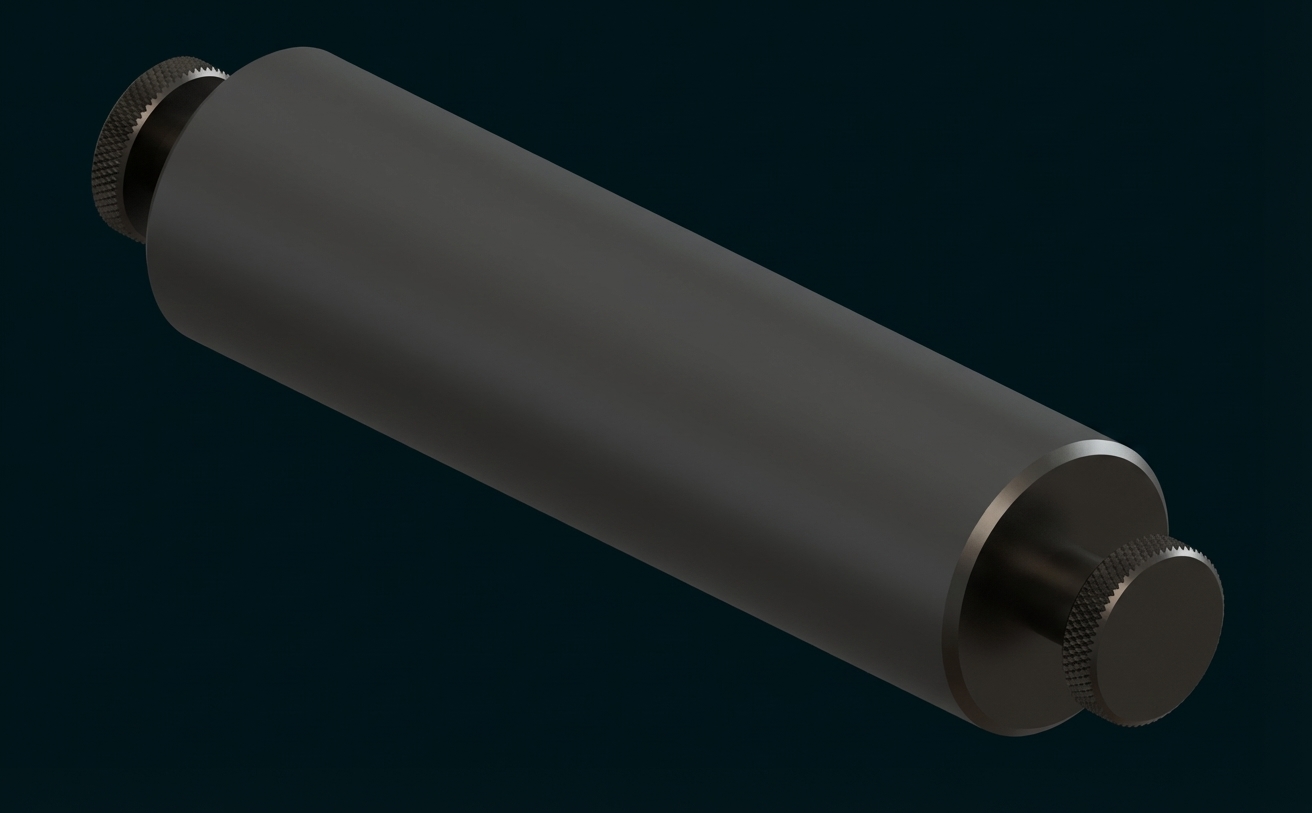

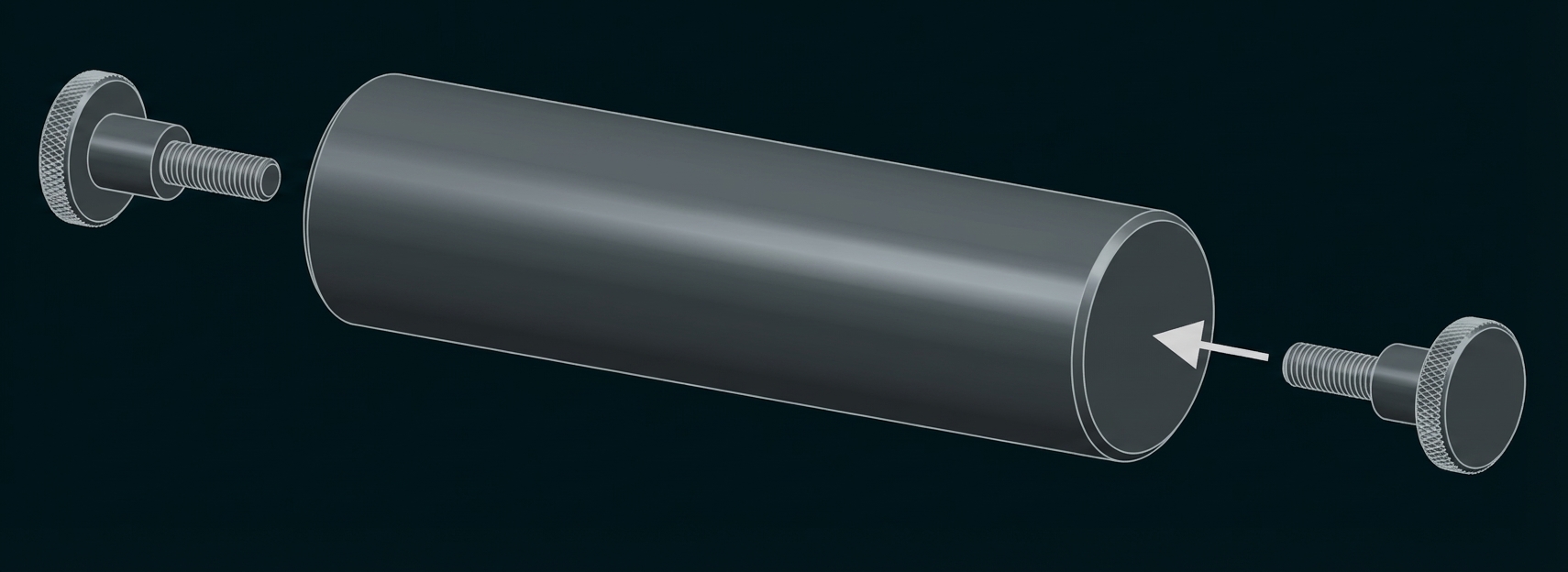

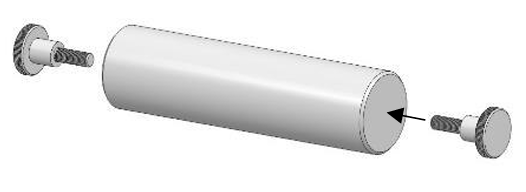

Die Rändelschrauben sollen, wie in der Schemadarstellung gezeigt, links und rechts mittig auf die Enden des Aluminiumstabes geschraubt werden. So kann der Stab mit der Toilettenrolle in eine von dir entworfene Halterung aus dem Aluminiumblech eingehängt werden.
Beschreibe die Herstellung eines der Innengewinde in den Aluminiumrundstab mit allen dafür notwendigen Werkzeugen und Werkhilfsmitteln. Begründe an mindestens drei Stellen jeweils deine Vorgehensweise bzw. den Einsatz von Hilfsmitteln.
Entwickle einen Entwurf als dreidimensionale Zeichnung für die Halterung aus dem Streifen Aluminiumblech. Berücksichtige in deinem Entwurf auch, dass diese mit zwei Schrauben an der Wand befestigt werden soll.
Die Halterung für den Aluminiumstab könnte auch aus Holz hergestellt werden. Holz lässt sich für eine solche Halterung allerdings nicht einfach biegen. Benenne und begründe zwei mögliche Eckverbindungen aus Holz.
Weiter lernen mit SchulLV-PLUS!
monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?Herstellung eines der Innengewinde in den Aluminiumrundstab:
-
Aluminiumrundstab senkrecht mit Schutzbeilagen im Maschinenschraubstock einspannen
-
Bohrmittelpunkt als Kreuz mit der Reißnadel mit Hilfe eines Stahllineals anreißen
-
mit dem Körner und dem Schlosserhammer ankörnen
-
Grundloch mit der Tischbohrmaschine und einem Universalbohrer bohren → Erklärung: Nenndurchmesser x 0,8
-
Grundloch muss tiefer sein als die nutzbaren Gewindegänge → mögl. Begründung: Gewindeschnitt bis zum Grund der Bohrung nicht möglich
-
Bohrung mit dem Bohrsenkkopf ansenken → mögl. Begründung: Gewindebohrer findet dadurch besseren Ansatz
-
Gewindebohrer (Einschneider) in das Windeisen einsetzen
-
Gewindebohrer exakt in Richtung der Achse des Kernlochs ansetzen
-
Schneidöl verwenden → mögl. Begründung: Erleichterung des Arbeitsprozesses
-
Schneidbohrer vor- und zurückdrehen → mögl. Begründung: Gewindebohrer verklemmt nicht

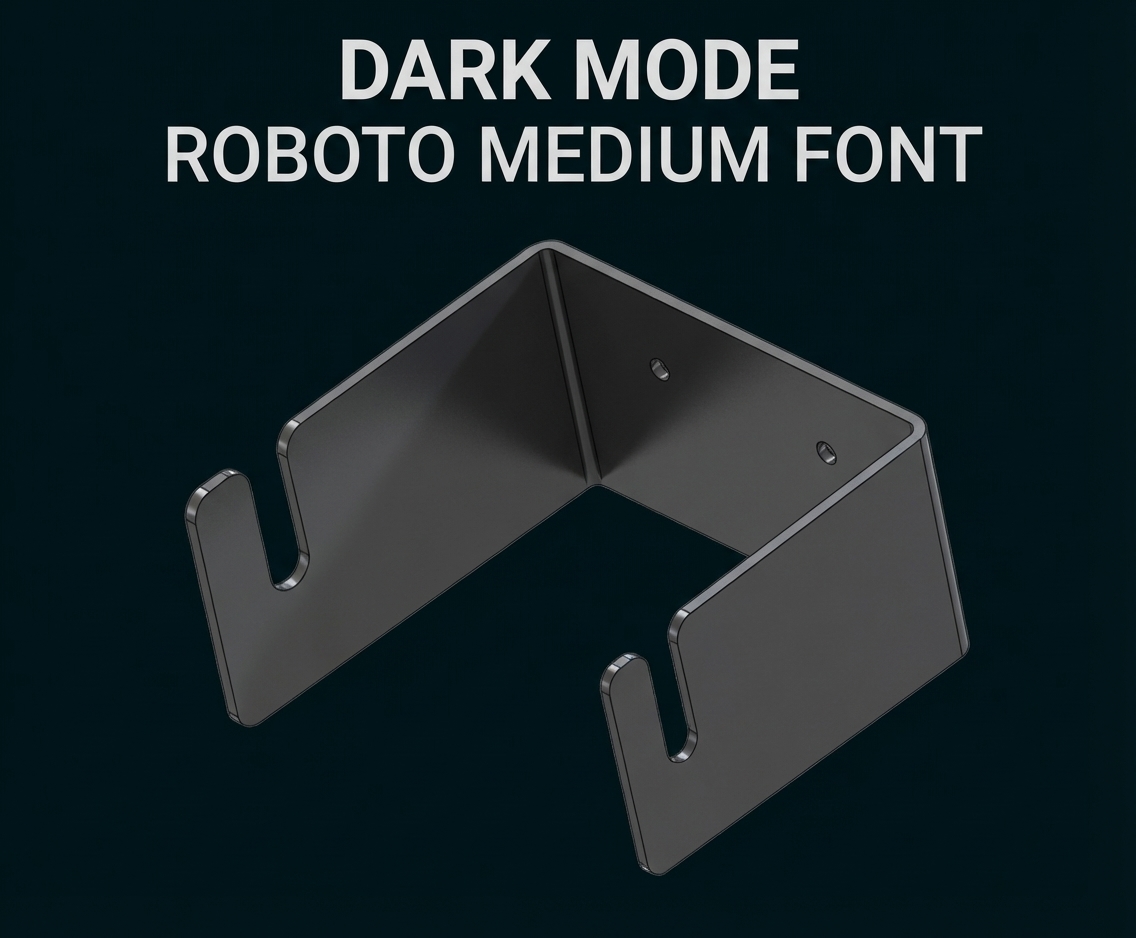

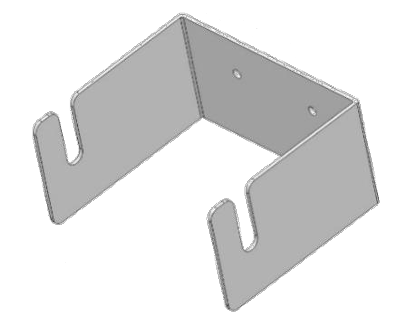

Entwurf als dreidimensionale Zeichnung für die Halterung aus dem Streifen Aluminiumblech:
Bewertet werden z. B.:
-
Sauberkeit
-
Dreidimensionalität
-
ansprechende Gestaltung
-
Proportionen und Größenverhältnisse
-
Funktionalität (Lagerung des Aluminiumstabes, Bedienbarkeit)
-
Anschaulichkeit (z. B. Einhängung, Wandbefestigung, Materialstärke)
Zwei mögliche Eckverbindungen aus Holz:
-
verdeckte Dübelung → mögl. Begründung: keine sichtbaren störenden Verbindungselemente
-
Fingerzinkung → mögl. Begründung: hohe Haltbarkeit
