Fachgerechte Verarbeitung, Gestaltung, Funktion

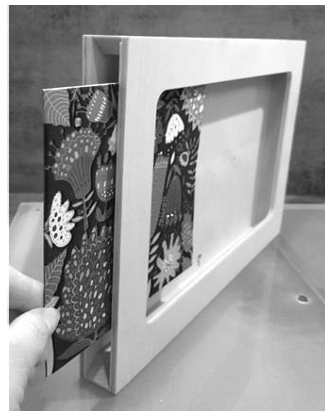

Du hast die Aufgabe, einen Schaukasten für Bilder der Größe DIN A5 aus Holz zu fertigen. Dieser besteht aus drei Leisten, welche durch eine Schlitz- und Zapfenverbindung im rechten Winkel gefügt sind, sowie einer rahmenartigen Front und einer geschlossenen Rückwand aus Sperrholz. Die Bilder können über die offene Seite hineingegeben und entnommen werden.
3.1
Begründe knapp, weshalb die gewählte Schlitz- und Zapfenverbindung als stabil gilt, und zeichne eine perspektivische Schemadarstellung einer solchen Rahmeneckverbindung vor dem Zusammenfügen.
Beschreibe fünf wesentliche Arbeitsschritte, welche du bei der Herstellung des Schaukastens für Bilder ausführen werden. Nenne jeweils alle nötigen Werkzeuge und Hilfsmittel und führe pro Arbeitsschritt einen Hinweis mit an.
Die Vorderseite des Schaukastens für Bilder könnte auch aus Acrylglas hergestellt, mit Bohrungen versehen und durch eine Schraubverbindung an den Holzleisten befestigt werden. Erstelle eine Checkliste mit fünf Vorsichtsmaßnahmen für das Bohren von Acrylglas.
Weiter lernen mit SchulLV Plus!
monatlich kündbarSchulLV Plus-Vorteile im ÜberblickDu hast bereits einen Account?z. B.
-
erhöhte Festigkeit durch große Leimflächen
-
Stabilisierung der Form durch Durchdringung

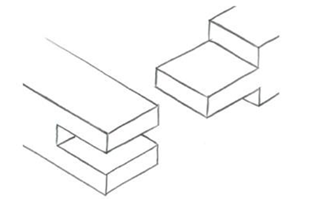

Zeichnungen der Rahmeneckverbindung vor dem Zusammenfügen, z. B.
-
Sauberkeit
-
fachliche Richtigkeit
-
Anschaulichkeit/Perspektive
|
Arbeitsschritt, z. B. |
Werkzeuge/Hilfsmittel, z. B. |
Arbeitshinweis, z. B. |
|---|---|---|
|
Übertragen der Schablonen auf das Sperrholz |
Bleistift, Radiergummi, Klebefilm |
Aufzeichnen mit gut gespitztem Bleistift, ohne Kerben im Holz zu hinterlassen |
|
Aussägen der Vorder- und Rückseite aus Sperrholz |
Laubsäge, Sägetisch, Schraubzwinge, Holzsägeblätter |
exaktes Sägen reduziert den Aufwand der Nachbearbeitung |
|
Anfertigen einer Bohrung zum Aussägen des Fensters |
Bleistift, Vorstecher, Holz-Spiralbohrer, Tischbohrmaschine, Bohrunterlage, Fixierhilfen |
Wählen einer passenden Drehzahl |
|
Feilen und Schleifen der Kanten |
Feilen mit unterschiedlichen Querschnitten, Schleifpapier mit unterschiedlichen Körnungen, Schleifklotz |
Feilen und Schleifen „von grob nach fein“ |
|
Anfertigen der Schlitz-und-Zapfenverbindungen |
Bleistift, Stahlmaßstab, Streichmaß, Anschlagwinkel, Feinsäge, Stemmeisen, Schutzbeilagen, Schraubzwinge, Klüpfel |
Einsägen/Schlitzen im Abfallholz, Zapfenstärke = 1/3 der Holzstärke |
z. B.:
✓ Schmuck abgelegt?
✓ Werkstück sicher fixiert?
✓ Kleidung enganliegend?
✓ Schutzbrille aufgesetzt?
✓ Drehzahl passend gewählt?
✓ Haare zusammengebunden?
