Fachgerechte Verarbeitung, Gestaltung, Funktion
Du hast die Aufgabe, einen Halter für zwei Zahnbürsten und eine Tube Zahnpasta anzufertigen, der freistehend aufgestellt werden kann. Wichtig ist, dass sich die drei Zahnputzutensilien nicht gegenseitig berühren, nicht ungewollt herausrutschen, aber dennoch einfach entnommen werden können.
Für die Ausführung steht Ihnen Acrylglas-Plattenmaterial zur Verfügung. Dieses soll mechanisch bearbeitet und thermisch umgeformt werden. Dabei darf das Material, wenn nötig, auch gebohrt werden und das Objekt aus Einzelteilen gefügt werden.

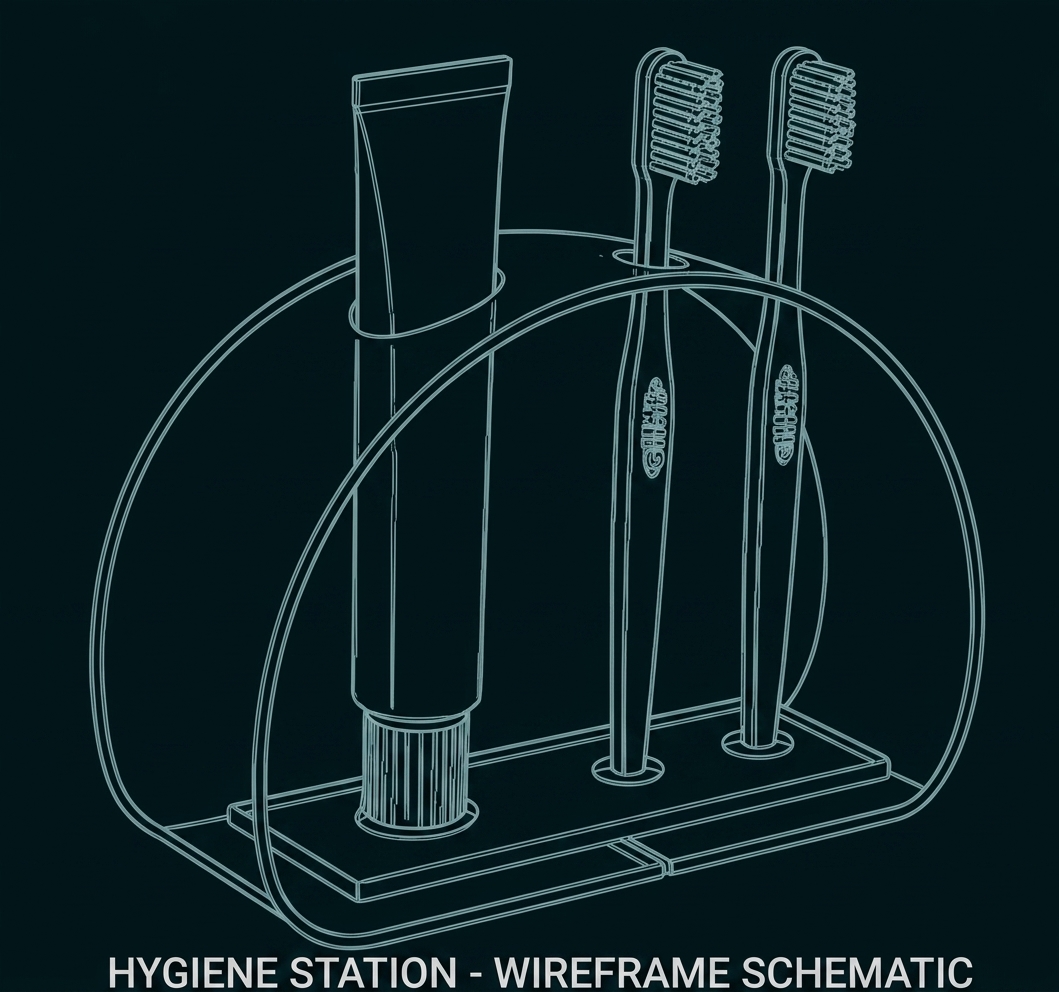

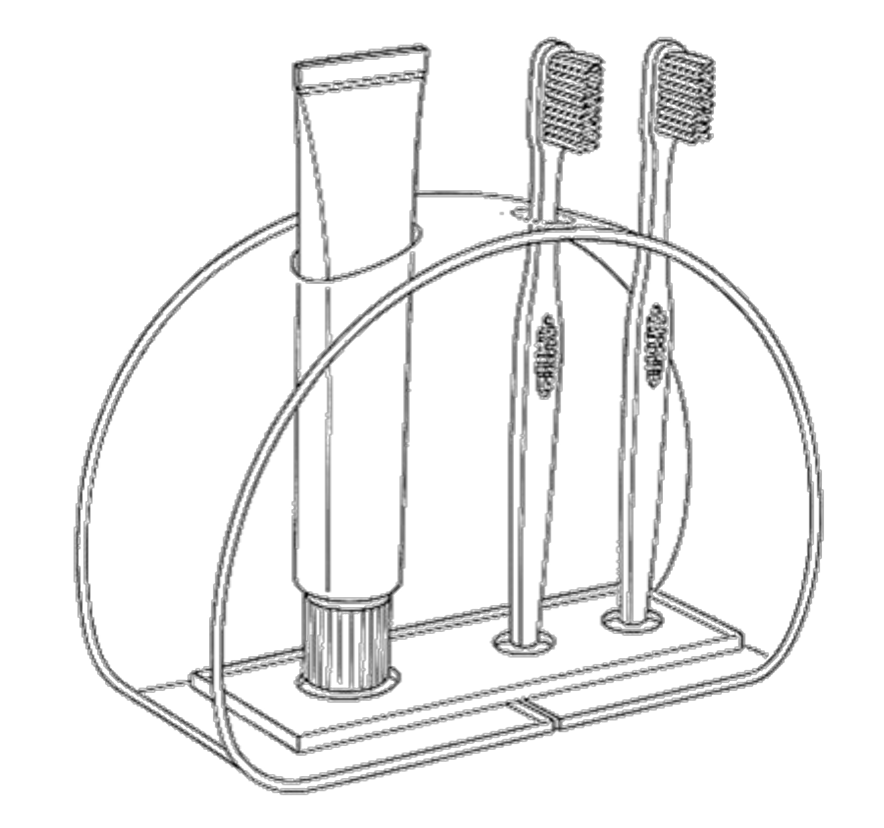

Entwickle einen interessanten Entwurf für den Halter als dreidimensionale Zeichnung. Verdeutliche gegebenenfalls durch eine passende Beschriftung die Anordnung der Zahnputzutensilien im Halter.
Erstelle einen tabellarischen Arbeitsplan zur Herstellung deines Werkstücks mit allen nötigen Arbeitsschritten sowie Werkzeugen und Hilfsmitteln. Das Acrylglas wird dir bereits in den richtigen Abmessungen zur Verfügung gestellt, den Vorgang des Ritzbrechens musst du also nicht ausführen.
Nenne für den Werkvorgang des Bohrens von Acrylglas fünf wichtige Arbeitshinweise.
Der Halter für die Zahnputzutensilien könnte anstatt aus Acrylglas auch aus Aluminiumblech hergestellt werden. Stelle die Unterschiede in Bezug auf den angegebenen Werkvorgang der beiden Materialien gegenüber.
|
Acrylglas |
Aluminiumblech |
|
|
Vorbereitung des Biegevorgangs |
||
|
Kraftaufwand beim Biegen |
||
|
mögliche Schäden beim Biegen |
||
|
Maßnahmen nach dem Biegen |
