2 – Werkstoff und Werkverfahren, Gesundheitsschutz

2.1

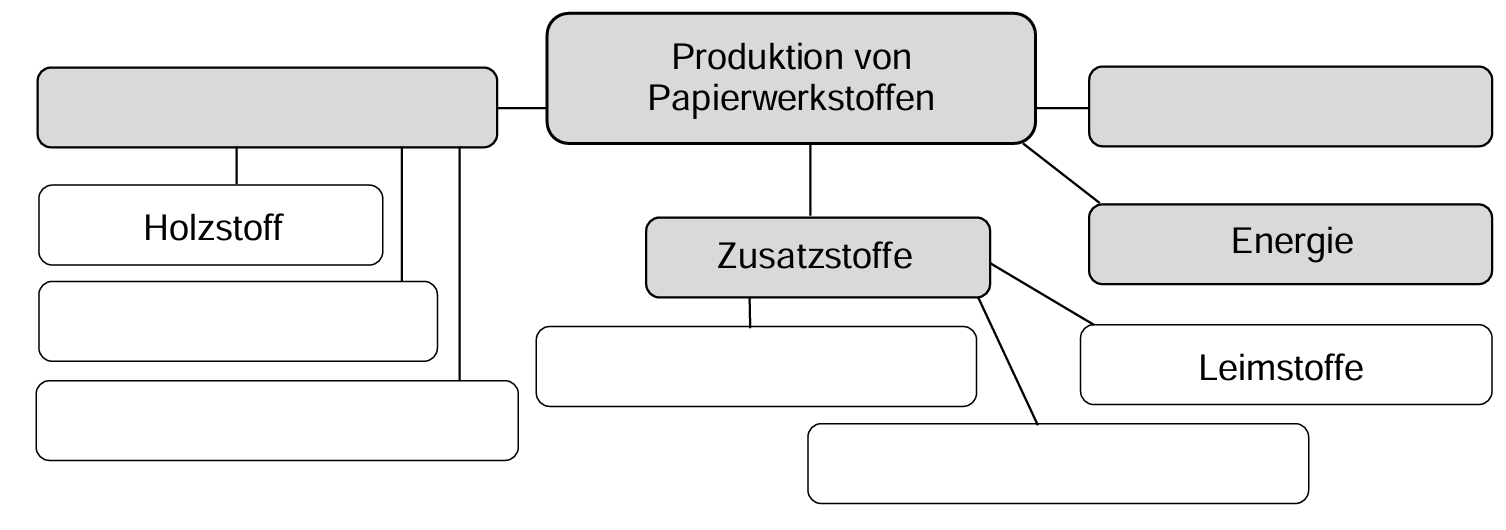

Vervollständige folgende Übersicht, die zeigt, welche Stoffe zur Produktion von Papier, Pappe und Karton nötig sind.

Diagramm: Produktion von Papierwerkstoffen mit Kästen für Holzstoff, Zusatzstoffe, Energie und Leimstoffe.

2.2

Kreuze in jedem Satz den richtigen Begriff an, so dass sich jeweils eine korrekte Aussage zu holzhaltigem beziehungsweise holzfreiem Papier ergibt. Es können auch mehrere Kreuze pro Satz gesetzt werden.

Holzzellen bestehen im Wesentlichen aus	 Lignin.
	 Zellulose.
	 Hemi-Zellulose.

Holzfreies Papier hat eine	 hochwertige Qualität.
	 hohe Altersbeständigkeit.
	 Wasserundurchlässigkeit.

Holzhaltiges Papier wird genutzt für	 wertvolle Druckerzeugnisse.
	 kurzlebige Druckerzeugnisse.
	 langlebige Druckerzeugnisse.

In holzfreiem Papier darf	 kein Holzstoff sein.
	 nur wenig Lignin sein.
	 maximal 5% Holzstoff sein.

2.3

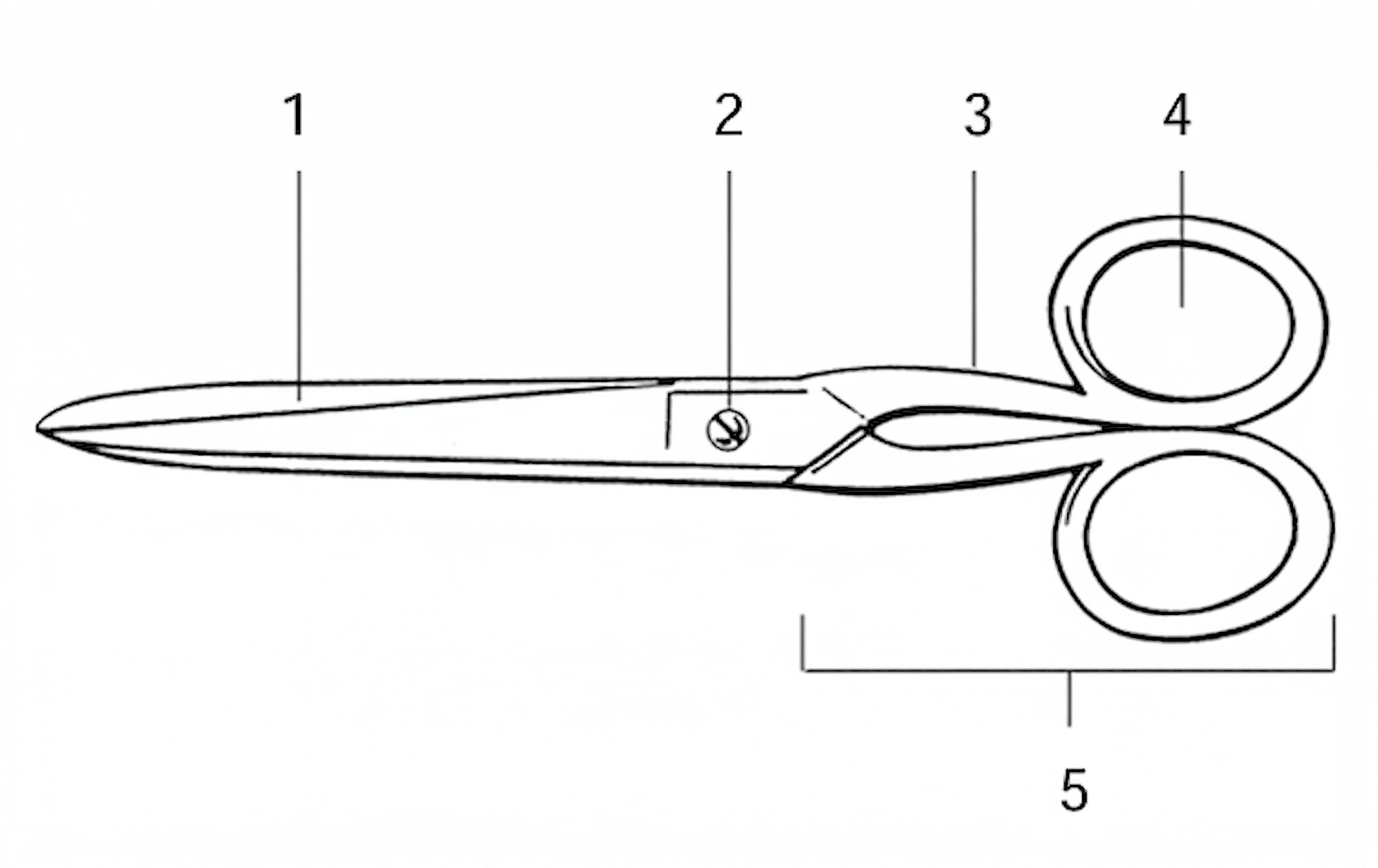

Im Werkunterricht gibt es verschiedene Arten von Scheren zum Trennen von Papierwerkstoffen. Beschrifte die Abbildung mit entsprechenden Fachbegriffen.

Nr.	Fachbegriffe
1
2
3
4
5

Skizze einer Schere mit nummerierten Teilen (1–5)

2.4

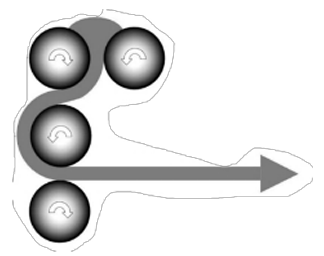

In der Papier- als auch in der Kunststoffindustrie kommen Kalander zum Einsatz. Beschreibe das industrielle Formungsverfahren des Kalandrierens in der Kunststoffverarbeitung stichpunktartig. Gib außerdem zwei typische Kunststoff-Produktbeispiele an, die beim Kalandrieren entstehen.

Vier drehende Rollen links mit Drehpfeilen, großer Pfeil zeigt nach rechts.

2.5

Dir liegt ein DIN-A0 Papierbogen vor (in der Abbildung maßstäblich verkleinert). Nenne den Flächeninhalt eines DIN-A0-Bogens.

Flächeninhalt des DIN-A0-Bogens:

Leeres weißes Blatt Papier mit schwarzem Rand und Schatten

Zeichne die weiteren DIN-Größen in die maßstäblich verkleinerte Vorlage bis DIN-A4 ein und beschrifte deine Darstellung mit den entsprechenden Formatbezeichnungen.

2.6

Auch in anderen Werkstoffbereichen wurde es nötig, Produkte zu normieren. Begründe den Einsatz von verbindlichen Richtlinien im Bereich Metall anhand von zwei Aspekten und nenne drei Beispiele solcher Normteile.

Gründe für die Normierung von Normteilen	• •
Beispiele für Normteile aus Metall	• •

Gründe für die

Normierung von Normteilen

•

Beispiele für Normteile

aus Metall

•

2.7

Papierwerkstoffe werden durch Kleben gefügt. Vergleiche Kleister und Leim hinsichtlich deiner Eigenschaften. Zeige außerdem jeweils zwei Anwendungsmöglichkeiten auf.

2.8

Nenne drei mögliche Unfallgefahren und je eine geeignete Schutzmaßnahme bei der Bearbeitung von Papierwerkstoffen.

Weiter lernen mit SchulLV-PLUS!

monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?

2.1

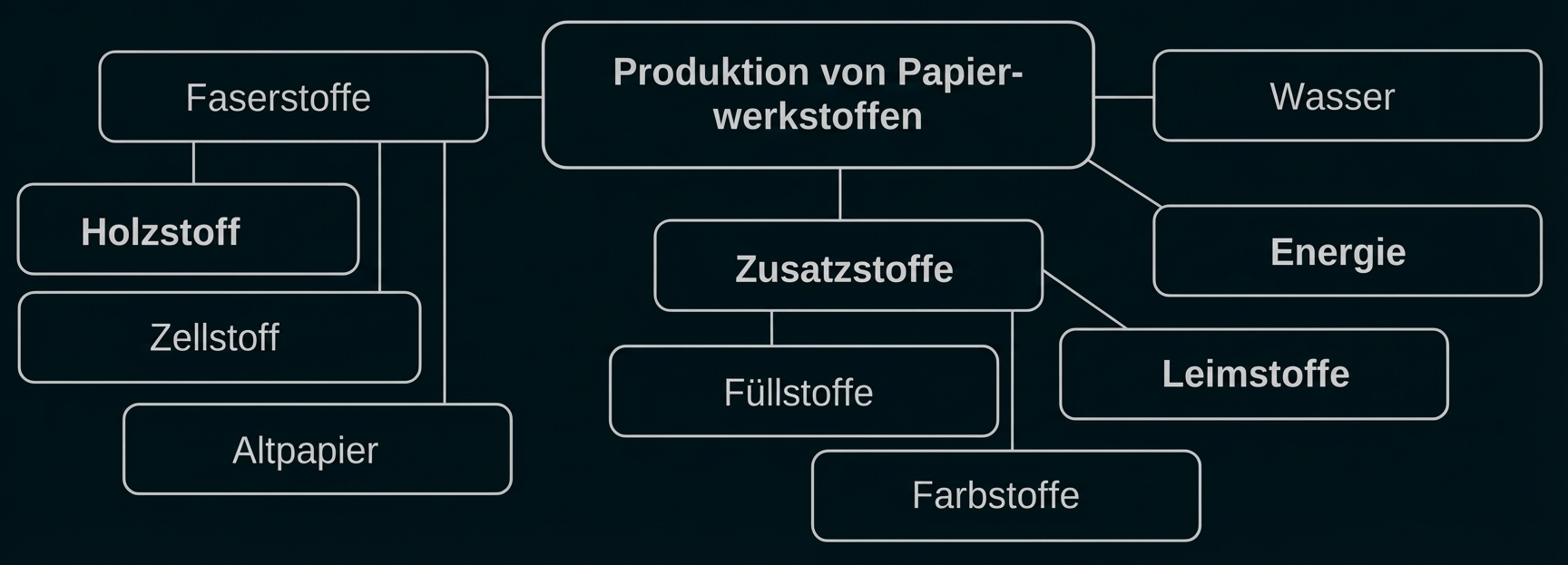

Diagramm zur Produktion von Papierwerkstoffen mit Faserstoffen (Holzstoff, Zellstoff, Altpapier), Wasser, Energie und Zusatzstoffen

2.2

Holzzellen bestehen im Wesentlichen aus	 Lignin.
	 Zellulose.
	 Hemi-Zellulose.

Holzfreies Papier hat eine	 hochwertige Qualität.
	 hohe Altersbeständigkeit.
	 Wasserundurchlässigkeit.

Holzhaltiges Papier wird genutzt für	 wertvolle Druckerzeugnisse.
	 kurzlebige Druckerzeugnisse.
	 langlebige Druckerzeugnisse.

In holzfreiem Papier darf	 kein Holzstoff sein.
	 nur wenig Lignin sein.
	 maximal 5% Holzstoff sein.

2.3

Nr.	Fachbegriffe
1	Blatt mit Schneide
2	Niet
3	Stange
4	Auge
5	Griff (Auge und Stange)

2.4

Formungsverfahren des Kalandrierens, z. B.

System aus mehreren übereinander angeordneten beheizten und polierten Walzen
Hindurchführung des plastifizierten Materials durch Spalten der Stahlwalzen
Herstellung von vergleichsweise dicken Folien

Produktbeispiele:

z. B. Tablettenverpackungen, Duschvorhänge, Fußbodenbeläge

2.5

Flächeninhalt des DIN-A0-Bogens: 1 m²

Diagramm mit fünf Bereichen A0–A4; A4 schraffiert, A0 an mittlerer Trennlinie

2.6

Gründe für die Normierung von Normteilen	Gewährleistung, dass alle Teile zueinanderpassen Vereinfachung des Warenaustausches in globalisierter Welt
Beispiele für Normteile aus Metall	Schrauben Muttern Profile
