Aufgabe 5 — Induktionsvorgänge
Zwei Spulen befinden sich nebeneinander auf einem Labortisch. Eine Spule ist mit einer Gleichspannungsquelle und einem regelbaren Widerstand in Reihe geschaltet. Die zweite Spule ist mit einem Spannungsmesser verbunden.
Beschreibe und erkläre zwei Möglichkeiten, mit dieser Anordnung das Entstehen einer Induktionsspannung zu demonstrieren.
Leite die Gleichung zum Bestimmen der Selbstinduktionsspannung einer Spule aus dem Induktionsgesetz her.
Die magnetische Flussdichte
die durch eine Spule erzeugt wird, soll experimentell bestimmt werden. Die Versuchsanordnung ist in der Abbildung 3 dargestellt. Eine stromdurchflossene, rechteckige Leiterschleife ist an einem Kraftsensor befestigt und befindet sich zur Hälfte in dem zu untersuchenden Magnetfeld. Die magnetischen Feldlinien verlaufen senkrecht in die Zeichenebene hinein. Die Leiterschleife ist senkrecht zu dem Magnetfeld
ausgerichtet.
Erläutere die an der rechteckigen Leiterschleife auftretenden Kräfte unter Verwendung einer Skizze und gehe dabei auf die Richtung der Kräfte ein.

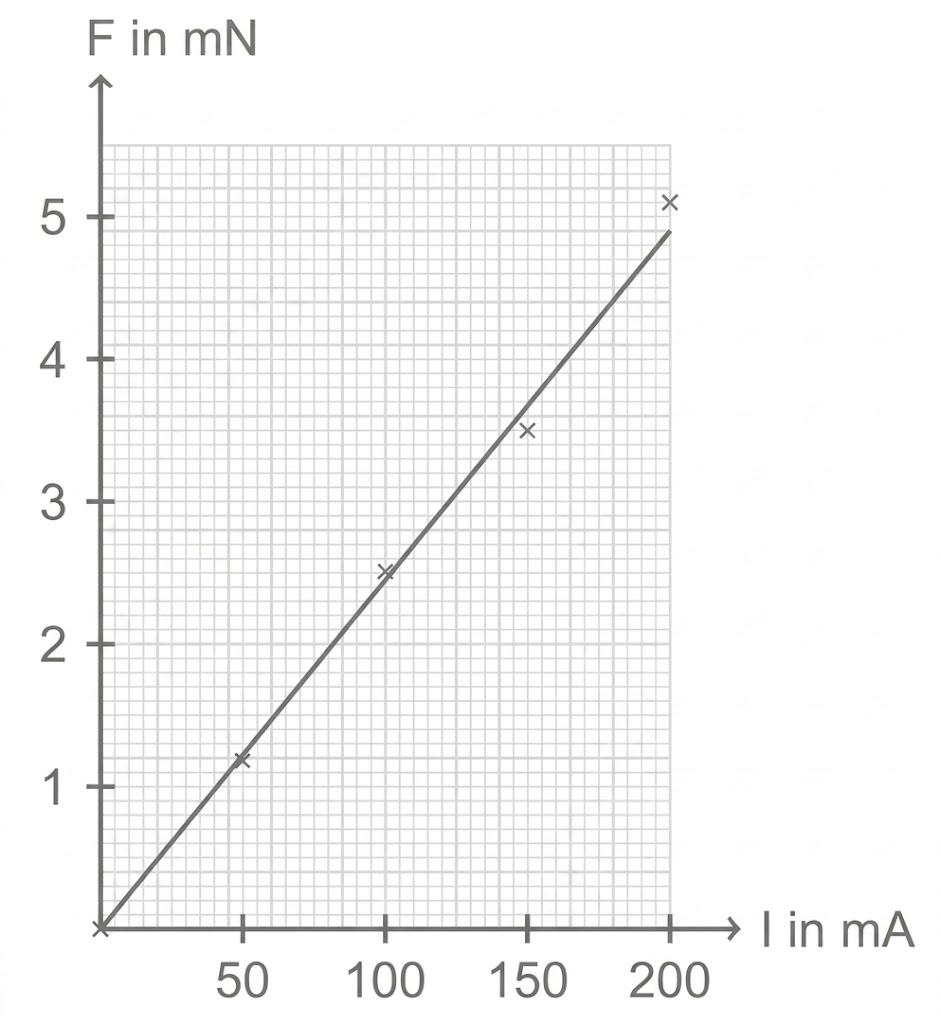

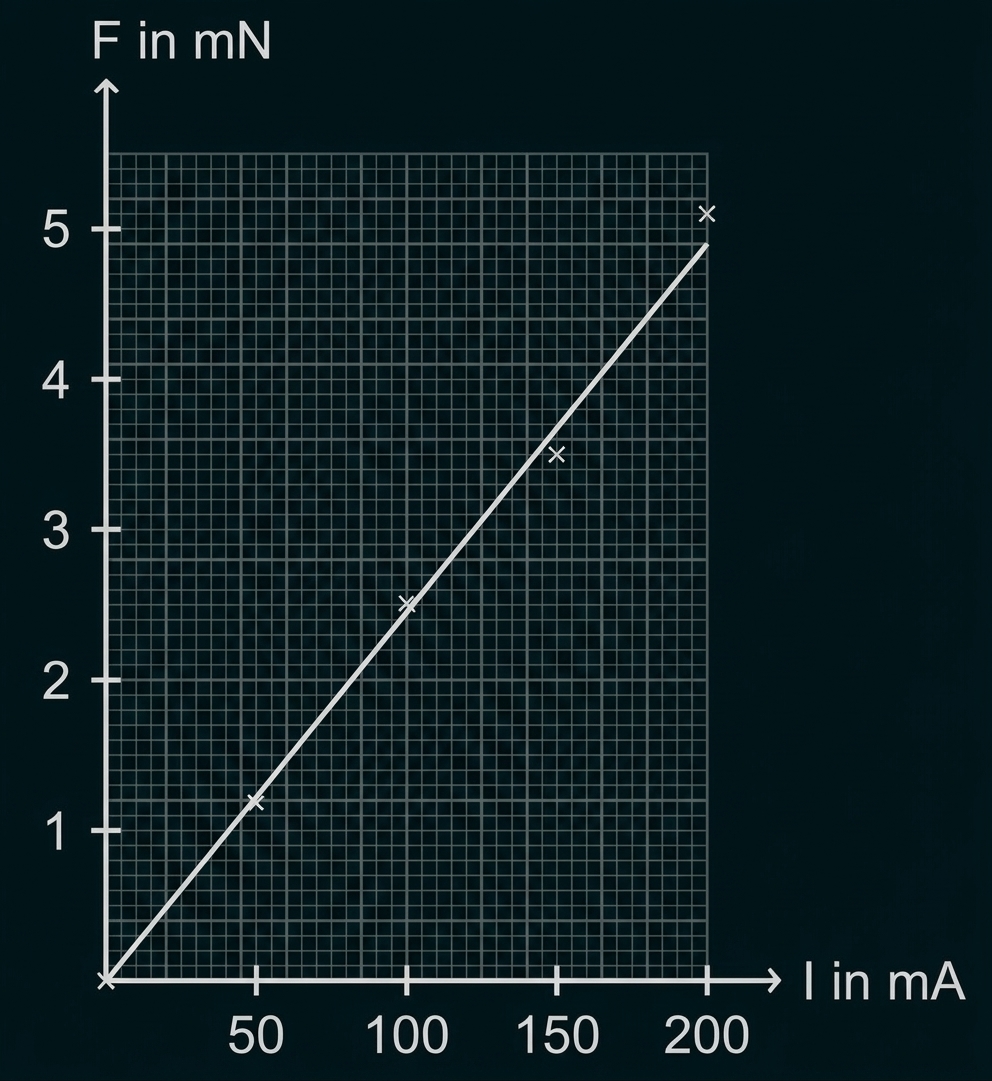

Mit der Anordnung wird für verschiedene Stromstärken die jeweilige Kraft ermittelt. Die Messwerte sind in der Tabelle dargestellt.
Ermittle mit Hilfe der Messwerte die magnetische Flussdichte der felderzeugenden Spule.
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

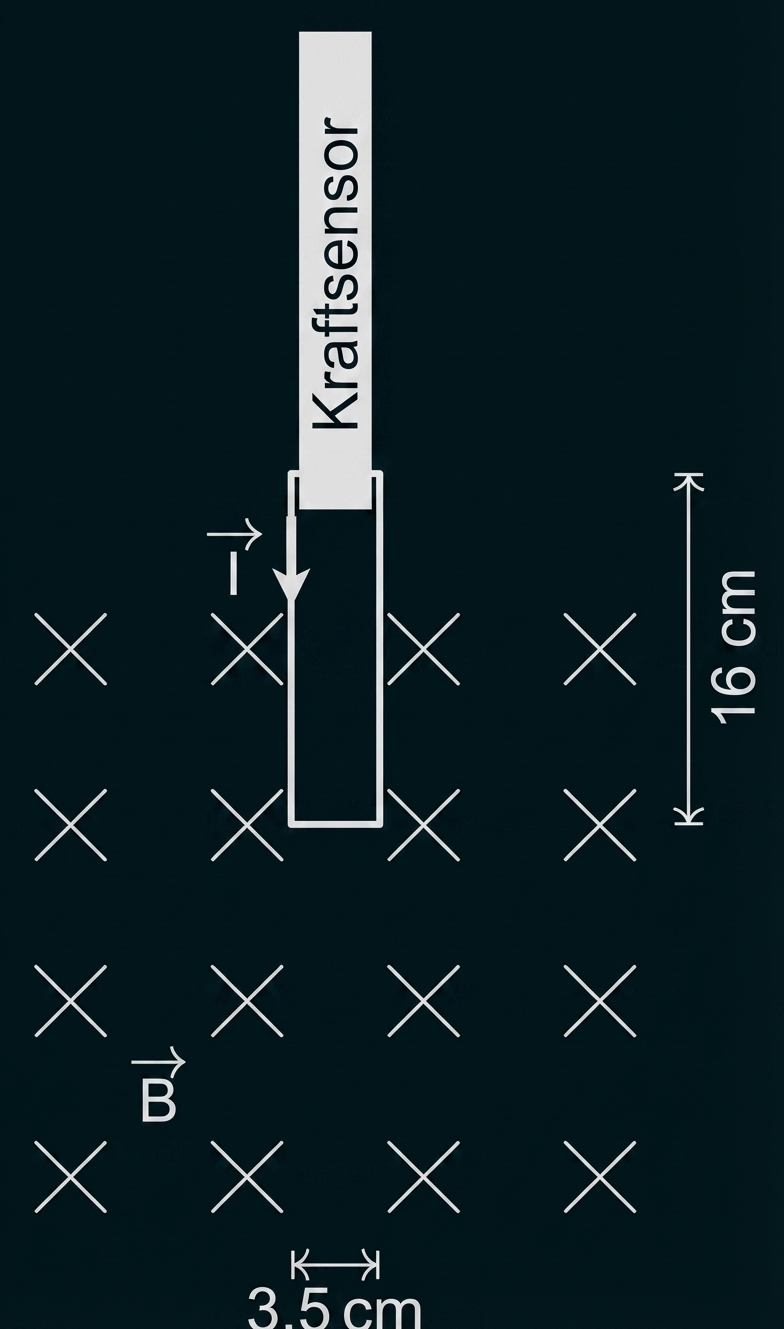

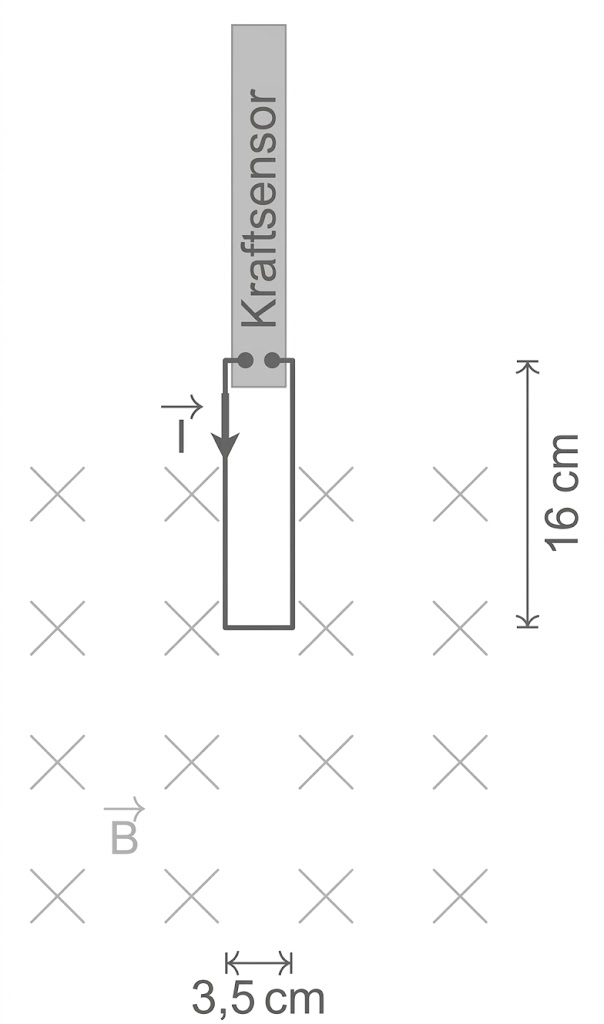

Abb. 3: Leiterschleife im Magnetfeld
Der Kraftsensor aus der Abbildung wird durch eine Vorrichtung ersetzt, die es ermöglicht, die Leiterschleife mit konstanter Geschwindigkeit von
abzusenken. Die Leiterschleife wird von der Situation in 5.3 ausgehend abgesenkt. Die magnetische Flussdichte ist dabei auf
eingestellt und die Leiterschleife von der Spannungsquelle getrennt.
Ermittle die auftretende Induktionsspannung bis zum Zeitpunkt des vollständigen Eintauchens in das Magnetfeld der felderzeugenden Spule.
