B1 – Trigonometrie
Nord-Ostsee-Kanal
Jasper steht auf einem
hohen Aussichtsturm und blickt auf den Nord-Ostsee-Kanal. Mit einem digitalen Winkelmessgerät misst er einige Winkel.

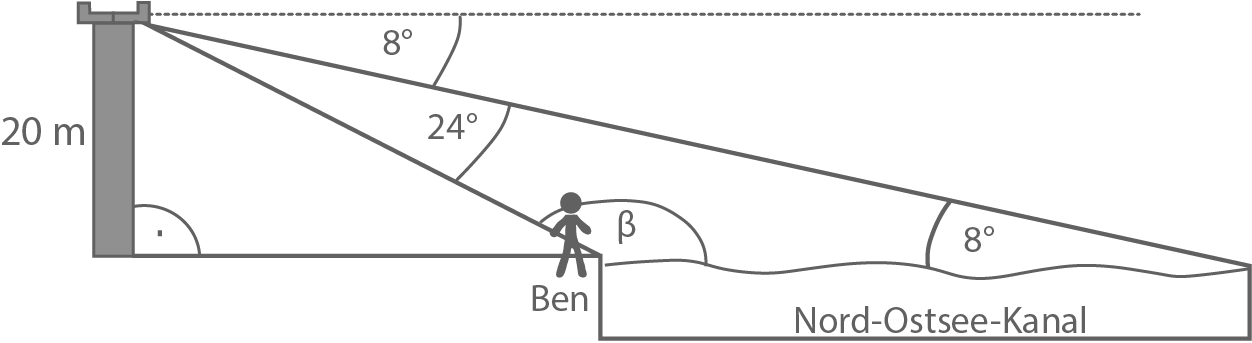

Am vorderen Ufer steht sein Freund Ben (siehe Skizze). Die Skizze ist nicht maßstabsgetreu.
Gib die Größe des Winkels
an.
Zeige, dass Ben etwa
vom Turm entfernt steht.
Berechne die ungefähre Breite des Nord-Ostsee-Kanals.

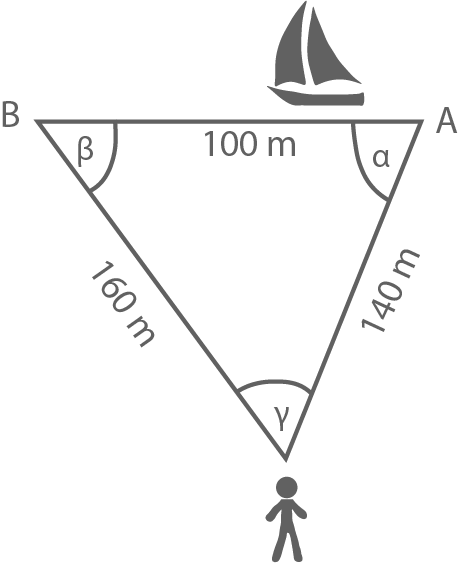

Ein Schiff benötigt für die Strecke von
nach
Sekunden.
Berechne die Geschwindigkeit des Schiffes in km/h.
Jasper möchte die Größe des Winkels
bestimmen.
Benenne den mathematischen Satz, den Jasper hierfür benötigt.
Weiter lernen mit SchulLV-PLUS!
monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?Die Innenwinkelsumme eines Dreiecks beträgt immer
![\(\begin{array}[t]{rlll}
24^\circ+8^\circ+\beta &=&180^\circ &\mid\; -32^\circ \\[5pt]
\beta &=& 148^\circ
\end{array}\)](https://www.schullv.de/resources/formulas/2bffac0b881413661169bcaa9ac35413e0d94dfe58291c6411449ab4d1daebf4_light.svg)
Berechnung des Winkels
der von der Turmhöhe und der Sichtlinie von Ben zur Turmspitze eingeschlossen wird:
![\(\begin{array}[t]{rlll}
\alpha&=&90^\circ-24^\circ-8^\circ \\[5pt]
&=&58^\circ
\end{array}\)](https://www.schullv.de/resources/formulas/8e2f2818902e8be3521fc98f0621d4913441313f2a978564fec1164382cfb0dd_light.svg)
Mit dem Tangens folgt:
![\(\begin{array}[t]{rlll}
\tan(58^\circ)&=&\dfrac{x}{20\;\text{m}} &\mid\;\cdot 20\;\text{m} \\[5pt]
x&\approx&32\;\text{m}
\end{array}\)](https://www.schullv.de/resources/formulas/4b5f38a3f6e0aba34f678ecfeffe682ba642917087f700808ef9b713b31bbd95_light.svg)
Die Sichtlinie
von Ben zum Turm mit dem Satz des Pythagoras bestimmen:
![\(\begin{array}[t]{rlll}
s&=&\sqrt{(20\;\text{m})^2+(32\;\text{m})^2} \\[5pt]
&=&\sqrt{400\;\text{m}^2+1024\;\text{m}^2} \\[5pt]
&=&\sqrt{1424\;\text{m}^2} \\[5pt]
&\approx& 37,74\;\text{m}
\end{array}\)](https://www.schullv.de/resources/formulas/9710ec80e9fd1f36b5b85276b5ba71bef8018e375604ca4c10e2046756082cdb_light.svg)
Die Breite des Nord-Ostsee-Kanals mithilfe des Sinussatzes berechnen:
![\(\begin{array}[t]{rlll}
\dfrac{37,74}{\sin(8^\circ)}&=&\dfrac{x}{\sin(24^\circ)} &\mid\;\cdot \sin(24^\circ) \\[5pt]
x&\approx&110,3\;\text{m}
\end{array}\)](https://www.schullv.de/resources/formulas/d9264e3767b260ef507679aca38ecb527faf611eb4dab56802828096a6d91290_light.svg)
Geschwindigkeit
berechnen:
( für Strecke und
für Zeit)
![\(\begin{array}[t]{rlll}
v&=& \dfrac{100\;\text{m}}{25\;\text{s}}&=&4 \dfrac{\text{m}}{\text{s}}\\[5pt]
\end{array}\)](https://www.schullv.de/resources/formulas/5ad4baaf5f5c1be22769d2795e11655ad1be6b34369e3f0c4b5827749abf5295_light.svg)
Umrechnung in
![\(\begin{array}[t]{rlll}
4 \dfrac{\text{m}}{\text{s}}\cdot 3,6 &=&14,4 \dfrac{\text{km}}{\text{h}} & \\[5pt]
\end{array}\)](https://www.schullv.de/resources/formulas/801942ff39788cb62605d7cc15312ee09958c0335bc8ab11698d7912898bf5d9_light.svg)
Jasper kann den Winkel mithilfe des Kosinussatzes bestimmen.
