Bereich 1: Elektrotechnik
1
Logikfunktionen
Elektrische Signale werden unter anderem mit UND, ODER und NICHT logisch verknüpft.
1.1
Beschreibe die Wirkung einer UND-Verknüpfung mit zwei Eingangssignalen.
(1 P)
1.2
Trage die Werte 0 für Aus / nicht betätigt und 1 für Ein / betätigt in die leeren Kästchen der folgenden Wahrheitstabelle ein.
Tabelle 4: Wahrheitstabelle

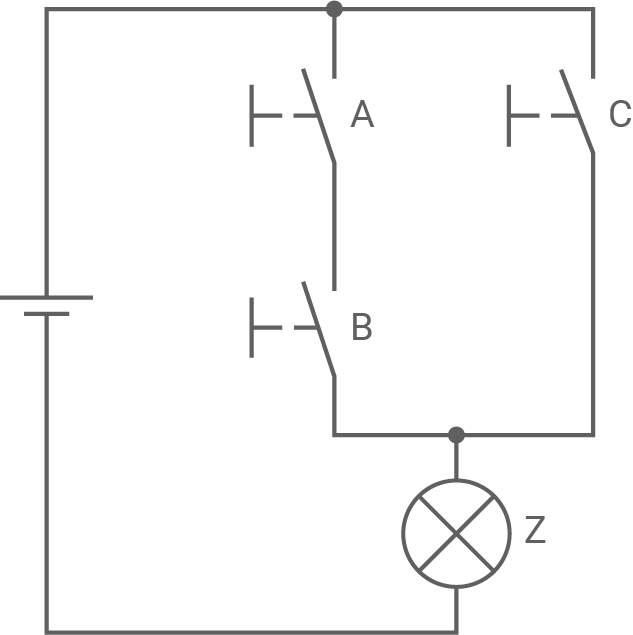

Abbildung 4: Logische Verknüpfung
| A | B | C | Z |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | |
| 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | |
| 1 | 1 | 1 | 1 |
(2 P)
1.3

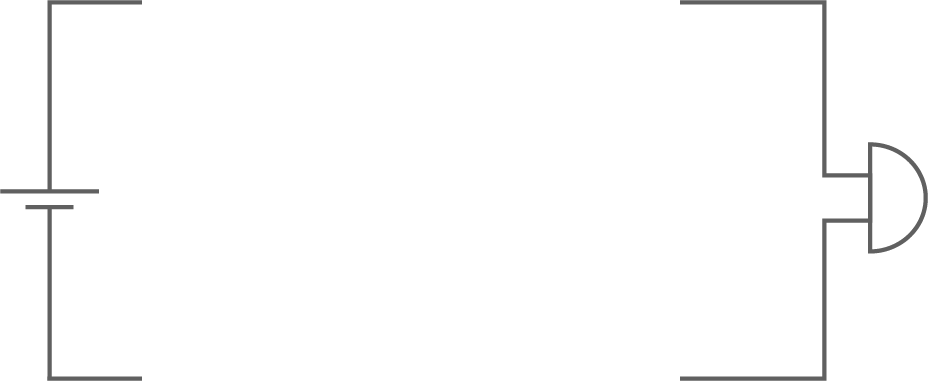

Eine Wohnungsklingel kann mit Tastern entweder von der Haustüre oder von der Wohnungstür betätigt werden. Vervollständige den Schaltplan.
Abbildung 5: Schaltplan Klingelanlage
(2 P)
5 P
2
Speicherfunktion
2.1

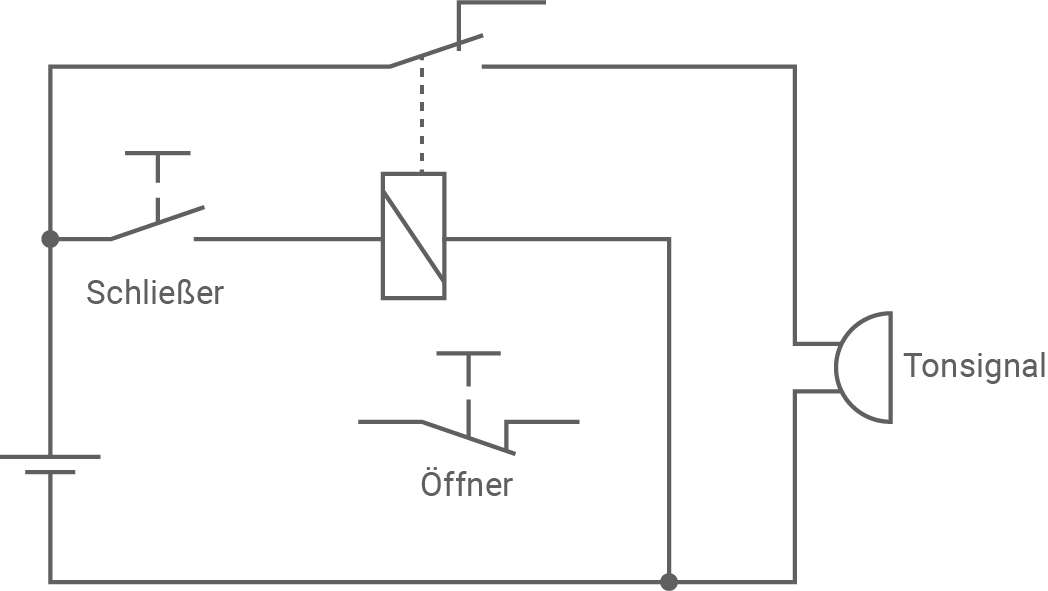

Bei einer Alarmanlage muss das Auslösesignal gespeichert werden. Hierzu könnte eine Relais-Selbsthalteschaltung dienen. Ergänze den folgenden Schaltplan zu einer Selbsthalteschaltung.
Abbildung 6: Relais-Selbsthalteschaltung
(1 P)
2.2
Beschreibe die Aufgabe des Öffners.
(1 P)
2 P
Weiter lernen mit SchulLV-PLUS!
monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?
1
Logikfunktionen
1.1
Der Ausgang liefert nur dann ein Signal 1, wenn beide Eingänge ein Signal 1 liefern.
1.2
| A | B | C | Z |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 |

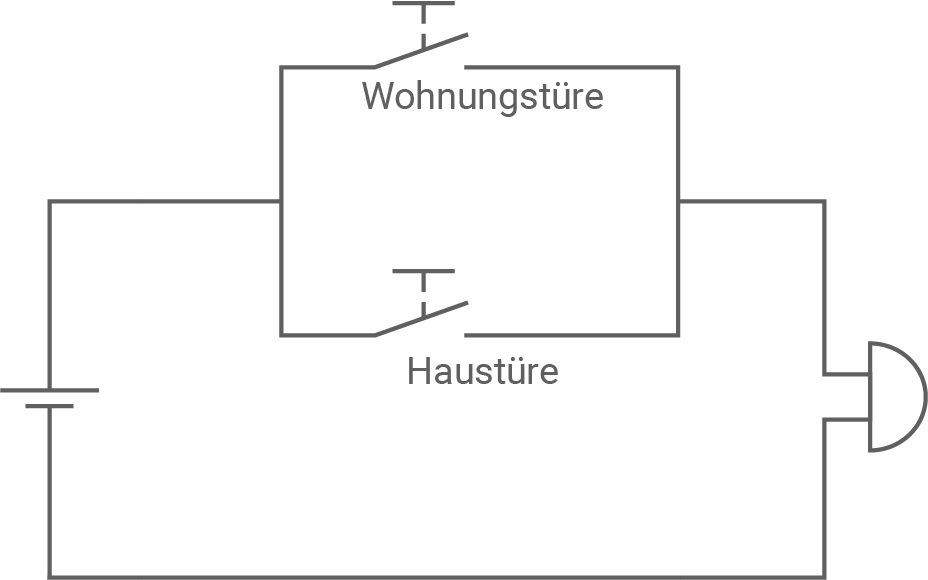

1.3
2
Speicherfunktionen

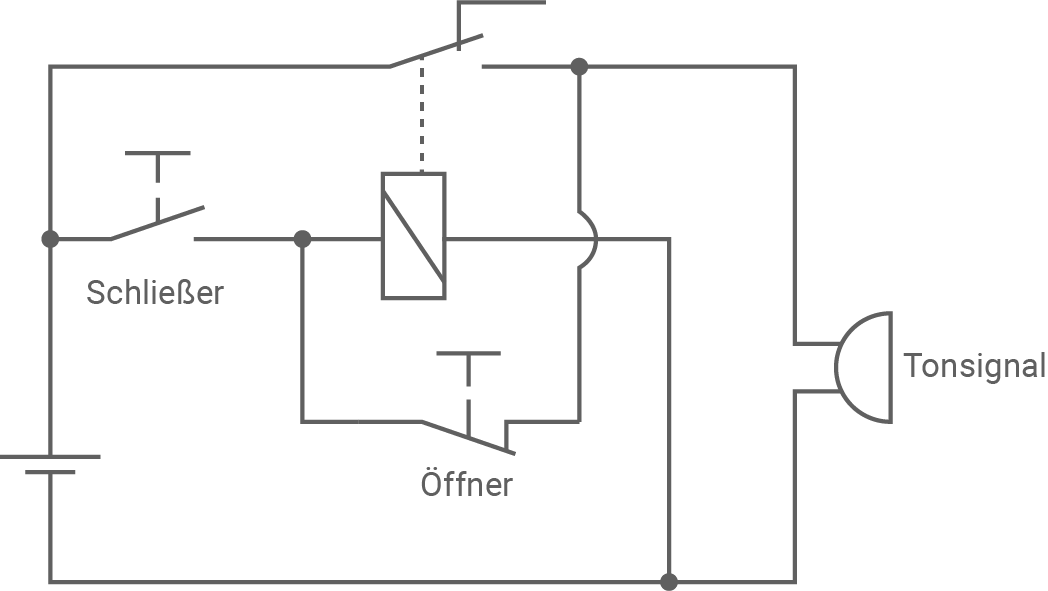

2.1
2.2
Der Öffner wird verwendet, um die Selbsthaltefunktion des Relais zu unterbrechen und die Alarmanlage zurückzusetzen (Reset).
