Bereich 1: Elektrotechnik
Systeme und Prozesse
1
Relaisschaltung
1.1
Benenne die Stromkreise 1 und 2 im Schaltplan.

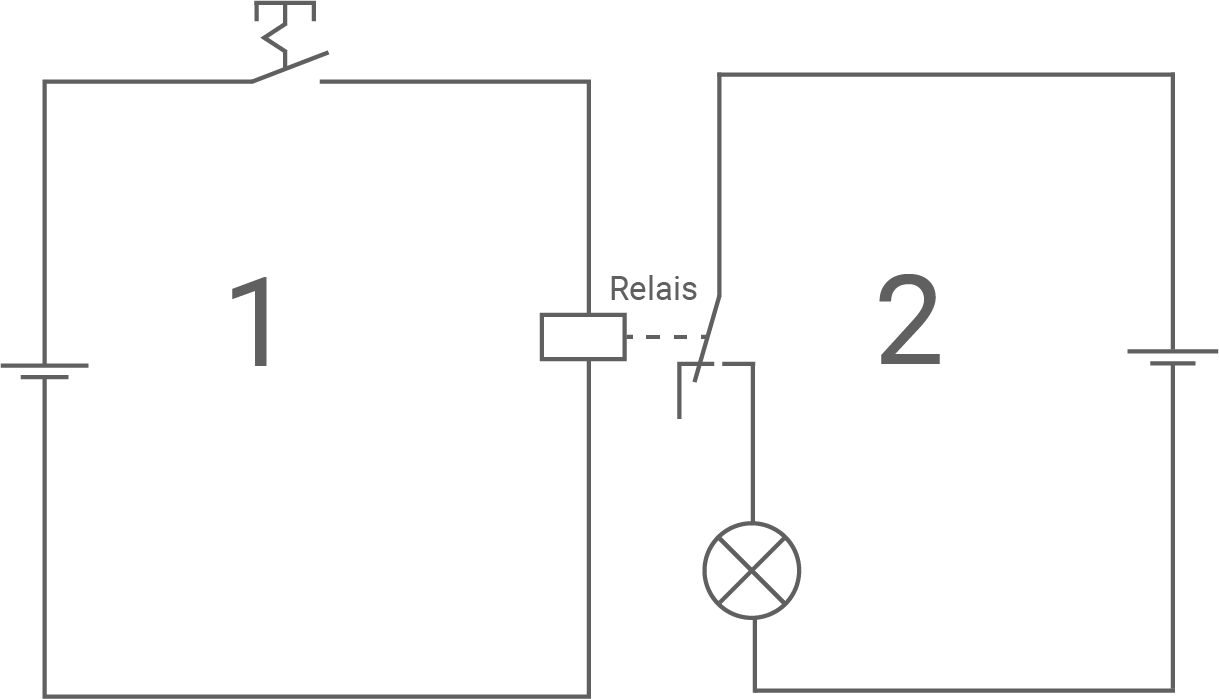

Abbildung 2: Relaisschaltung
(1 P)
1.2
Im Schaltplan ist eine Selbsthalteschaltung dargestellt.

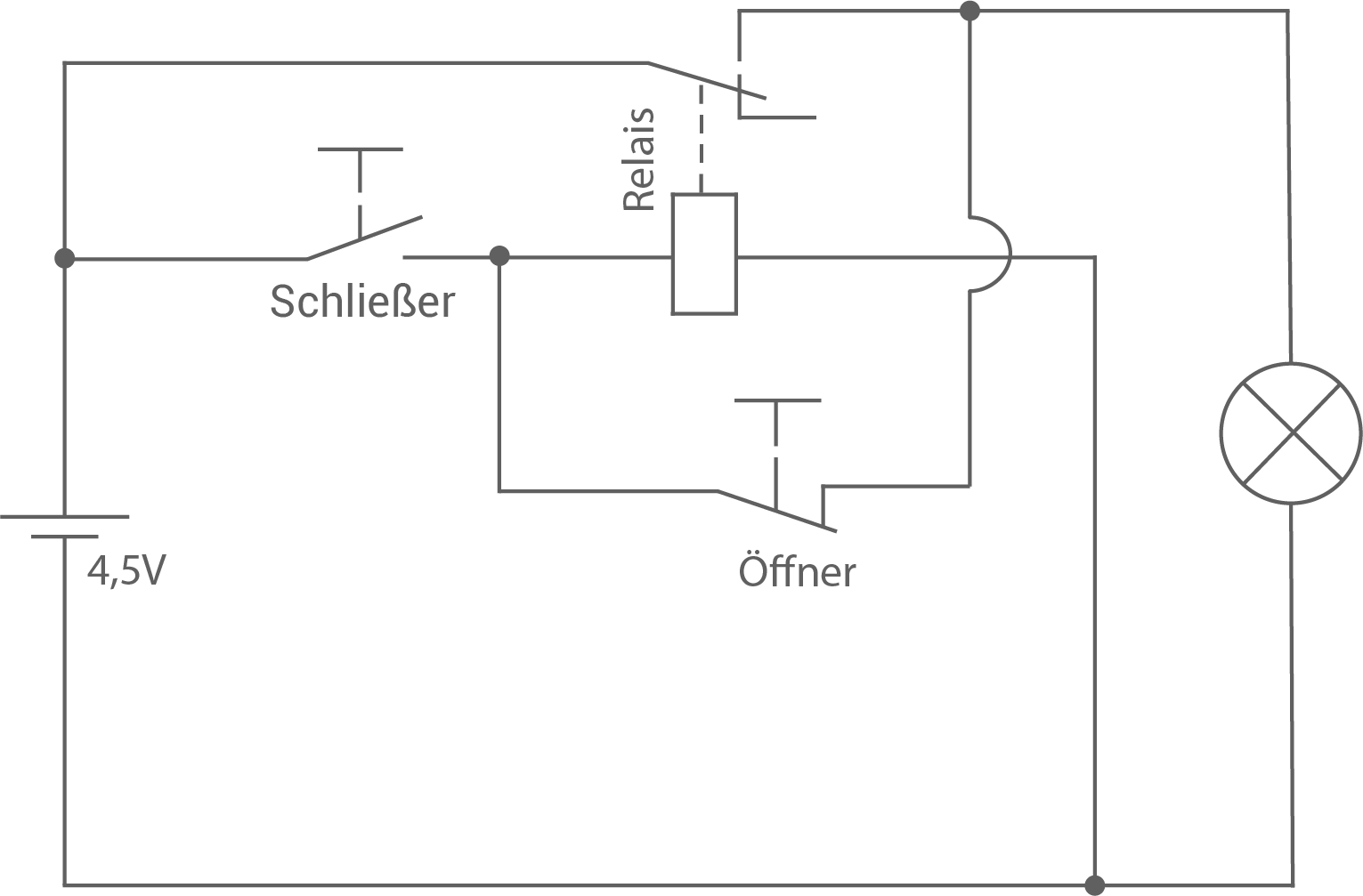

Abbildung 3: Selbsthalteschaltung
(6 P)
7 P
Weiter lernen mit SchulLV-PLUS!
monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?
1
Relaisschaltung
1.1
Stromkreis 1 ist der Steuerstromkreis und Stromkreis 2 ist der Arbeitsstromkreis.
1.2

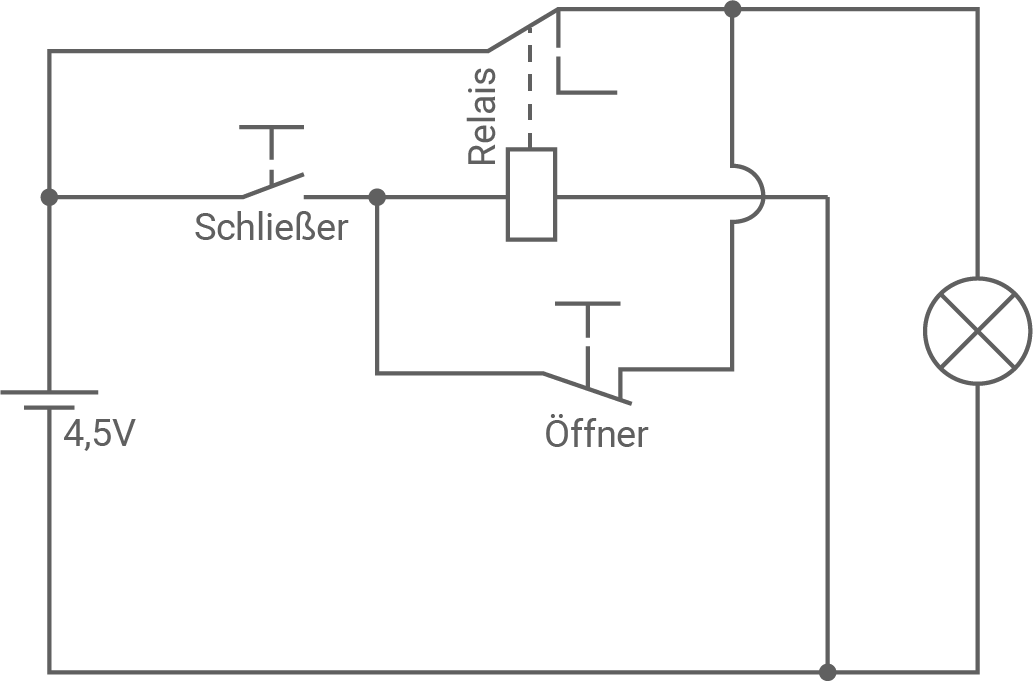

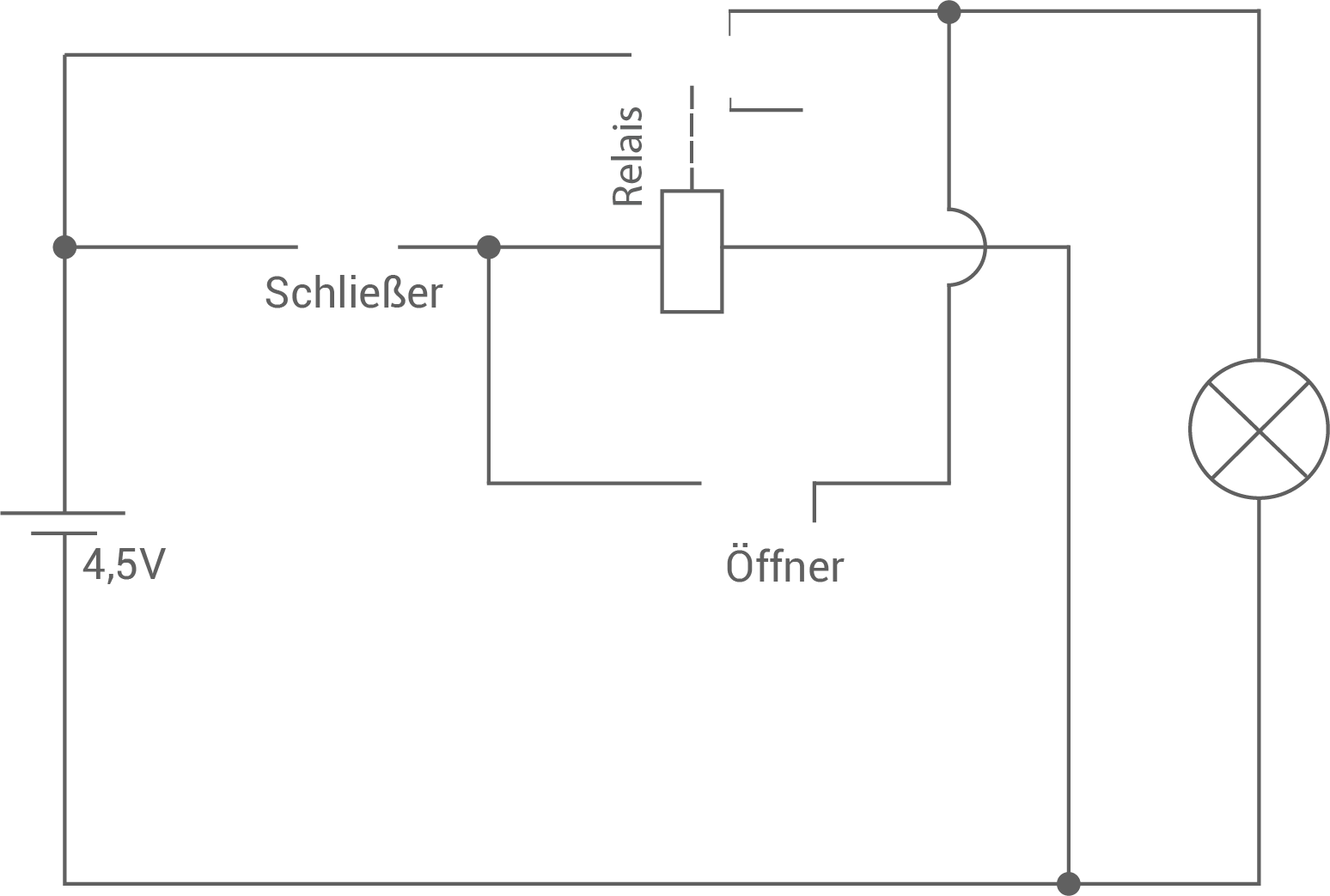

Aktion | Zeichne die Schalterstellungen des Relais, des Schließers und des Öffners, ausgehend von dem oberen Schaltplan, ein. | Kreuze den Zustand der Lampe an | ||||
Der Schließer wird betätigt. |
![]() |
|
||||
Der Schließer wird wieder losgelassen. |
![]() |
|
||||
Der Öffner wird betätigt. |
![]() |
|
