Aufbau der Darlingtonschaltung

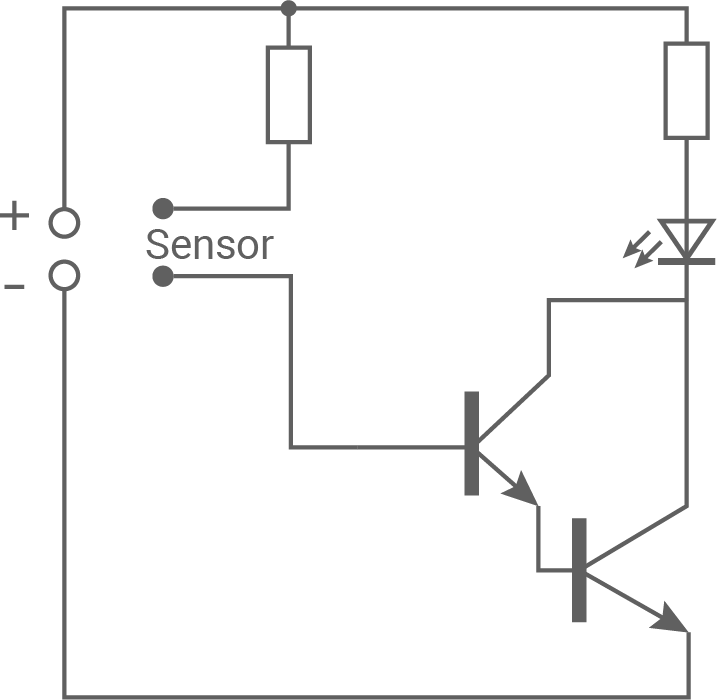

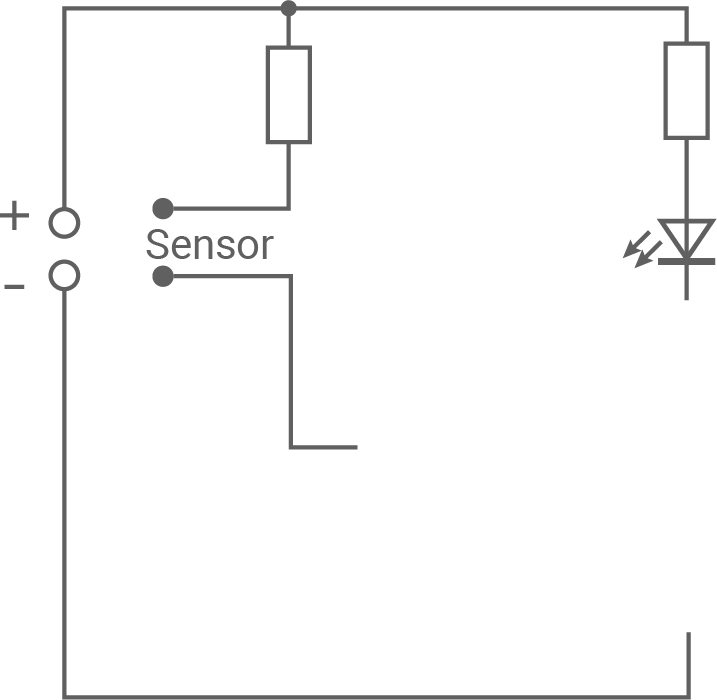

Ergänze den Schaltplan (Abbildung 8) zu einer funktionierenden Sensor-Darlingtonschaltung. Verwende zwei NPN-Transistoren.

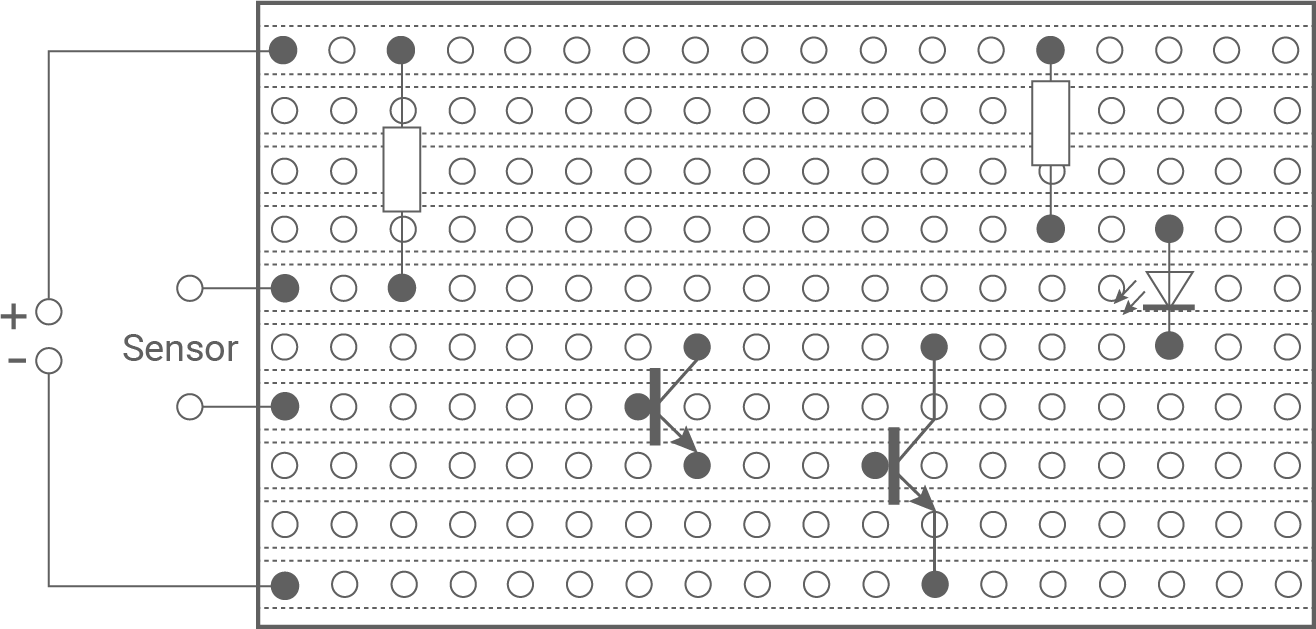

Bestücke die Lochstreifenplatine zu einer Sensor-Darlingtonschaltung mit den beiden fehlenden Transistoren.

Infobox

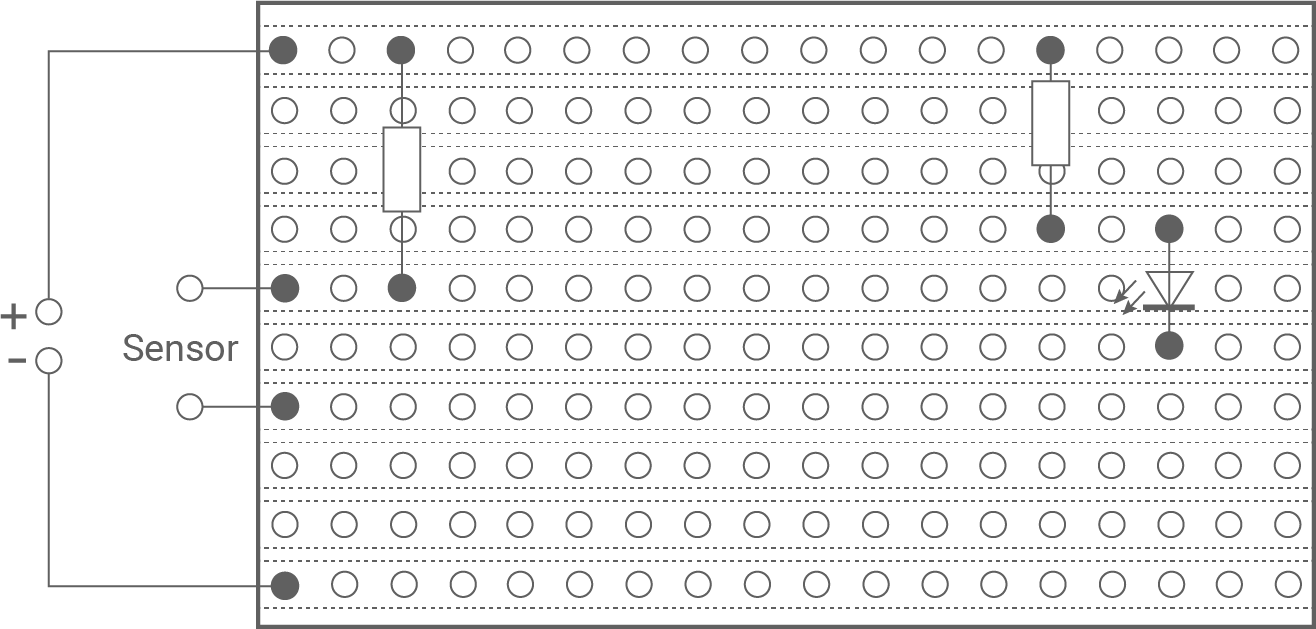

Die Skizze zeigt die Bestückungsseite der Lochstreifenplatine. Die Kupferstreifen sind auf der Rückseite durch die Punktlinien angedeutet.

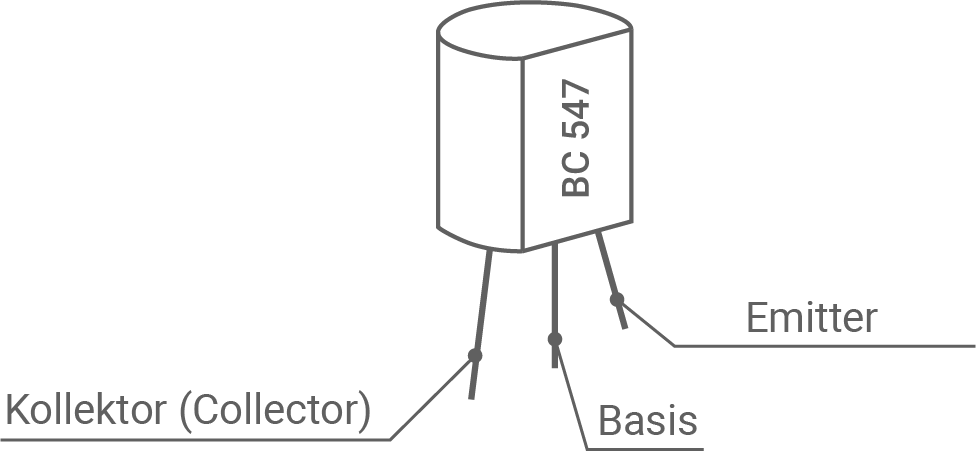

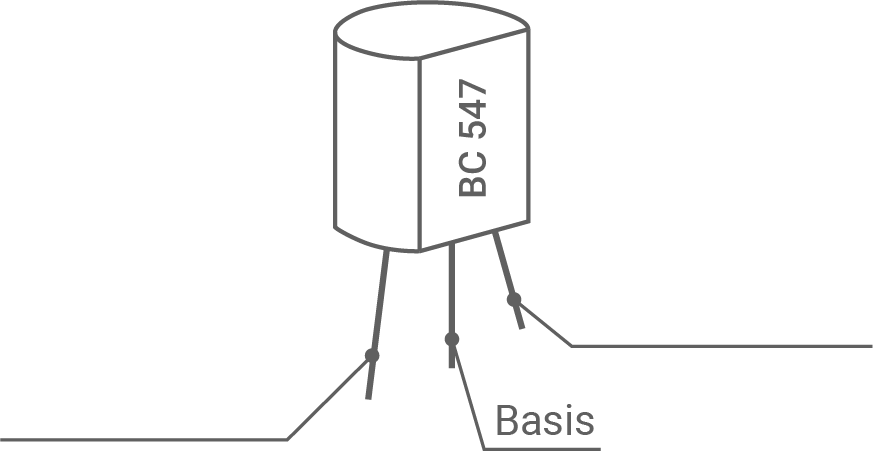

Benenne die Anschlüsse des NPN-Transistors.

Funktion der Darlingtonschaltung

Begründe, warum für eine Darlingtonschaltung zwei Transistoren benötigt werden.

Die Verstärkung eines einzelnen Transistors reicht für die geforderte Signalverstärkung nicht aus, da er nur einen begrenzten Verstärkungsfaktor besitzt. Um eine höhere Gesamtverstärkung zu erreichen, wird daher ein zweiter Transistor in die Schaltung integriert, der als zusätzliche Verstärkerstufe dient. Bei dieser sogenannten Darlingtonschaltung sind beide Transistoren hintereinandergeschaltet, sodass der Ausgangsstrom des ersten Transistors den Eingangsstrom des zweiten steuert. Dadurch wird eine deutlich höhere Verstärkung erzielt, als es mit einem einzelnen Transistor möglich wäre.
