Bereich 1: Elektrotechnik
1
Elektromotor
1.1
Nenne die Fachbegriffe der Bauteile in Abbildung 4.

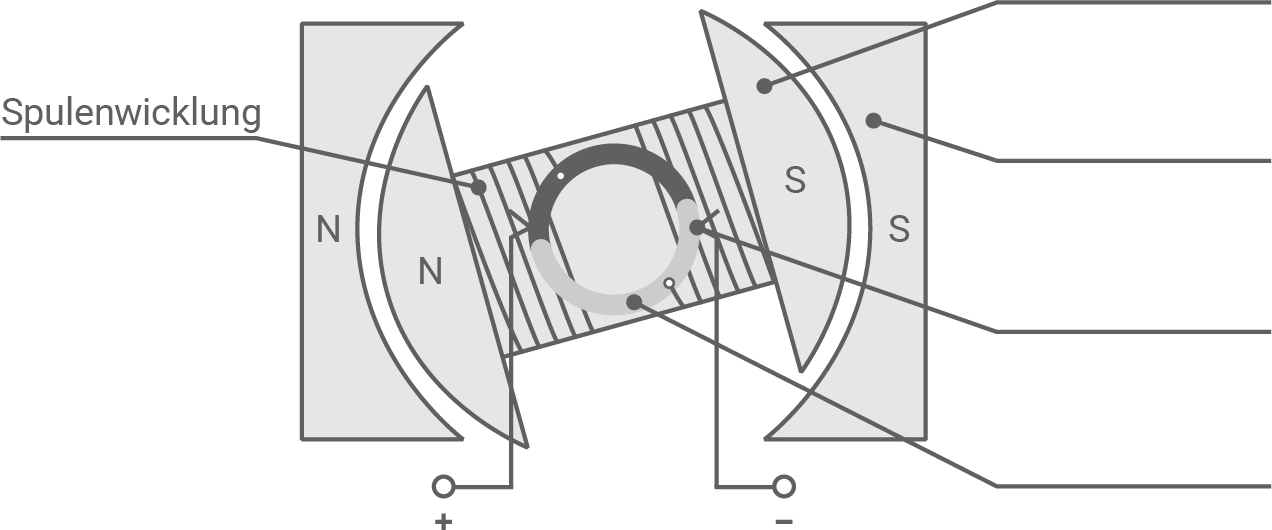

Abbildung 4: Elektromotor
(2 P)
1.2
Erkläre die Funktion der Spulenwicklung aus Abbildung 4.
(1 P)
1.3
Nenne ein technisches Gerät, bei dem Elektromotoren eingesetzt werden.
(0,5 P)
1.4
Beschreibe anhand deines Beispiels aus Aufgabe 1.3 drei Vorteile des Elektromotors gegenüber anderen Antriebsarten.
(1,5 P)
5 P
2
Generator
2.1
Nenne zwei technische Anwendungen, bei denen Generatoren zum Einsatz kommen.
(1 P)
2.2

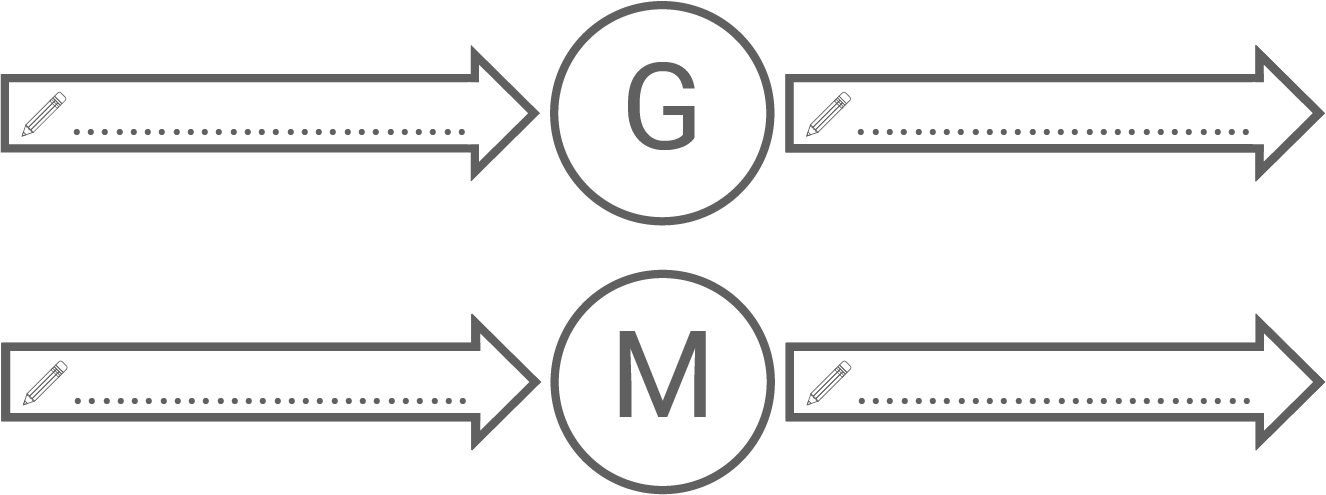

Generatoren (G) und Elektromotoren (M) sind sehr ähnlich aufgebaut und funktionieren doch anders. Vergleiche anhand der untenstehenden Grafik die grundsätzlichen Funktionsprinzipien, indem du die Energieformen vor und nach der Umwandlung in die Pfeile einträgst.

(1 P)
2 P
Weiter lernen mit SchulLV-PLUS!
monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?
1
Elektromotor

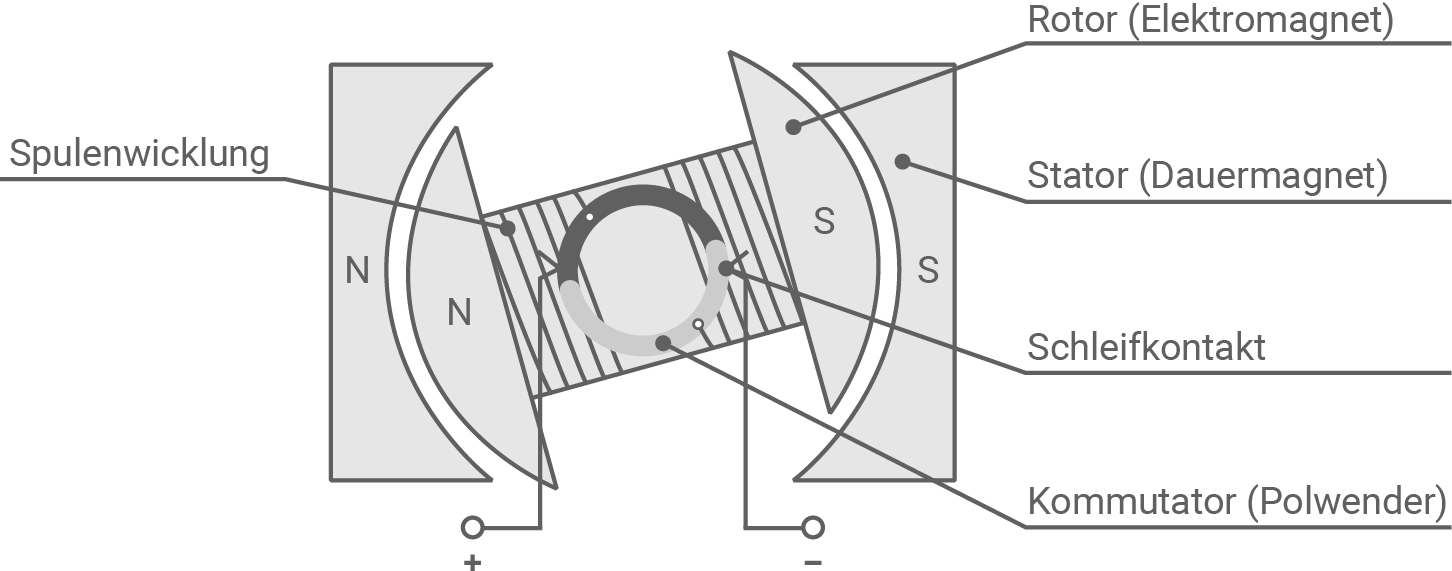

1.1

1.2
Wenn elektrischer Strom durch die Spule fließt, entsteht ein Magnetfeld.
1.3
E-Lok, Gartengeräte, Autos, Skilifte, Spielzeug, Roboterarme, ...
1.4
Elektromotoren weisen im Vergleich zu anderen Antriebsarten mehrere Vorteile auf. Ein bedeutender Vorteil ist das hohe Drehmoment, bereits ab der ersten Umdrehung. Darüber hinaus zeichnen sich Elektromotoren durch ihre geringe Geräuschentwicklung aus. Ein weiterer Vorteil ist die
-Neutralität, die durch die Verwendung regenerativer Stromquellen erreicht wird. Außerdem haben Elektromotoren eine hohe Drehzahl, welche sich gut regulieren lässt. Zusätzlich zu den genannten Vorteilen weisen Elektromotoren einen hohen Wirkungsgrad auf. Ein weiterer Vorteil von Elektromotoren ist ihre Abgasfreiheit in Innenräumen
2
Generator
2.1
Notstromaggregate, Generatoren in Kraftwerken, Rekuperation in Fahrzeugen, Fahrraddynamo, ...

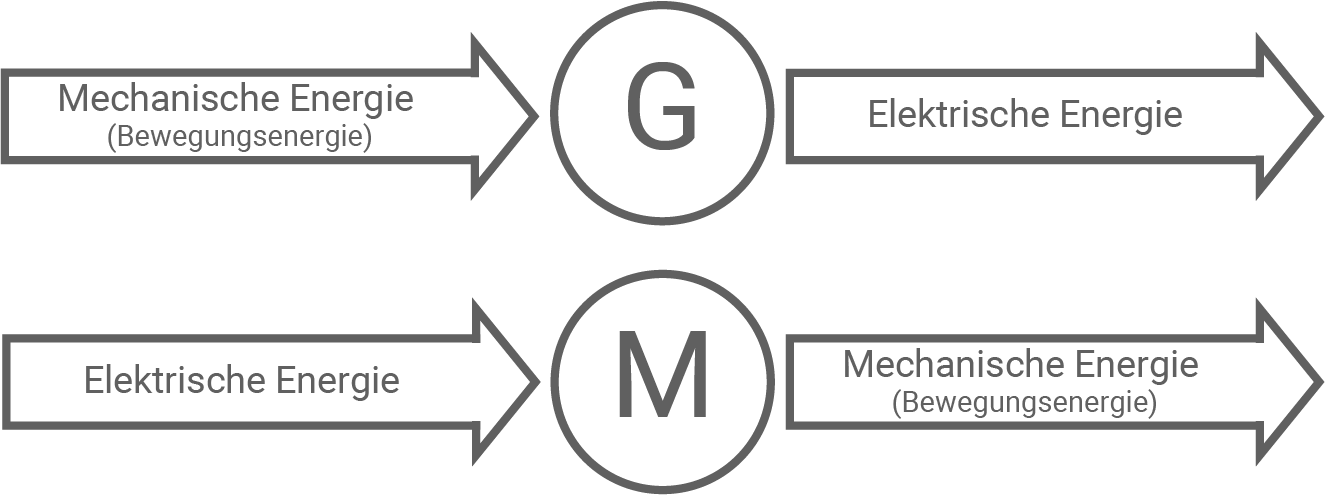

2.2
