Bereich 3: Maschinentechnik

Baugruppen einer Maschine

Alle Maschinen bestehen aus fünf wesentlichen Baugruppen.
Nenne für jeden Buchstaben die passende Baugruppe.

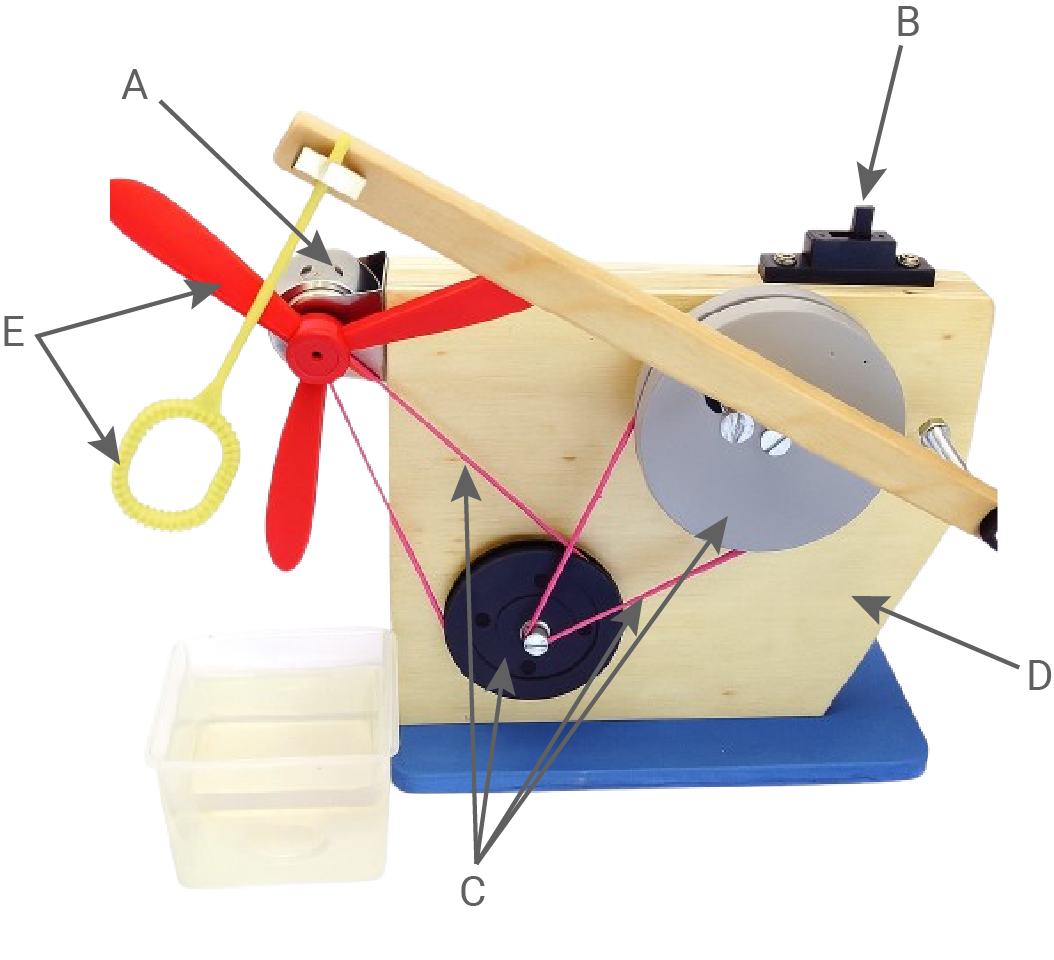

Holz-Bastelgerät mit Kurbel, Riemenantrieb, rotem Propeller und Seifenblasenring

Abbildung 11: Seifenblasenmaschine

2,5 P

Zusammenwirken von Baugruppen

4,5 P

2.1

Beschreibe die Funktionen der Baugruppen der Seifenblasenmaschir (Abbildung 11).

Baugruppe	Funktionsbeschreibung
A
B
C	Überträgt die Bewegung der Motorwelle auf den Propeller und den Hebel mit dem Seifenblasenring. Die Bewegungsart wird von einer Drehbewegung am Motor zu einer Auf- und Abbewegung am Seifenblasenring geändert.
D
E

(2 P)

2.2

Entscheide, ob die folgenden Aussagen zu den Bauelementen wahr oder falsch sind.

wahr

falsch

Wellen drehen sich und leiten keine Kräfte weiter.



Kugellager gehören zu den Gleitlagern.



Achsen tragen drehende Teile ohne Kräfte weiterzuleiten.



Kupplungen verbinden Wellen miteinander.



(2 P)

2.3

Die Seifenblasenmaschine arbeitet nach dem EVA-Prinzip.
Nenne die Baugruppe, welche zur „Ausgabe“ zugeordnet wird.

(0,5 P)

Weiter lernen mit SchulLV-PLUS!

monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?

A: Antriebsteil (Energieteil)

B: Steuerteil (Schaltteil)

C: Übertragungsteil

D: Gehäuse / Trägerteil

E: Arbeitsteil (Abtriebsteil)

2.1.

Baugruppe	Funktionsbeschreibung
A	Der Motor treibt die Maschine an.
B	Mit dem Schalter wird die Maschine ein- bzw. ausgeschaltet.
C	Überträgt die Bewegung der Motorwelle auf den Propeller und den Hebel mit dem Seifenblasenring. Die Bewegungsart wird von einer Drehbewegung am Motor zu einer Auf- und Abbewegung am Seifenblasenring geändert.
D	Hier sind alle Bauteile angeordnet und befestigt.
E	Der Propeller erzeugt einen Luftstrom. Der Seifenblasenring wird in die Seifenflüssigkeit getaucht und wieder gehoben.

2.2
