Bereich 4: Messen-Steuern-Regeln
Systeme und Prozesse
1
Unterschiede Messen-Steuern-Regeln
1.1
Ordne die Fachbegriffe „Messen (M)“, „Steuern (S)“, „Regeln (R)“ den folgenden Handlungen zu:
a)
Ein Bügeleisen hält seine Temperatur konstant auf 150°C.
b)
Eine Schülerin ermittelt den Wert eines Festwiderstands mit dem Multimeter (Vielfachmessgerät).
c)
Bei intensiver Sonneneinstrahlung in den Wohnraum, reduziert der Thermostat des Heizkörpers die Leistung.
d)
Die Drehzahl einer Tischbohrmaschine bleibt auch während des Bohrvorgangs bei 800 U/min.
e)
Der Toaster wirft das Toastbrot nach 3 Minuten aus.
f)
Die Polizei überprüft die Geschwindigkeit der Verkehrsteilnehmer in einer geschlossenen Ortschaft.
(3 P)
1.2

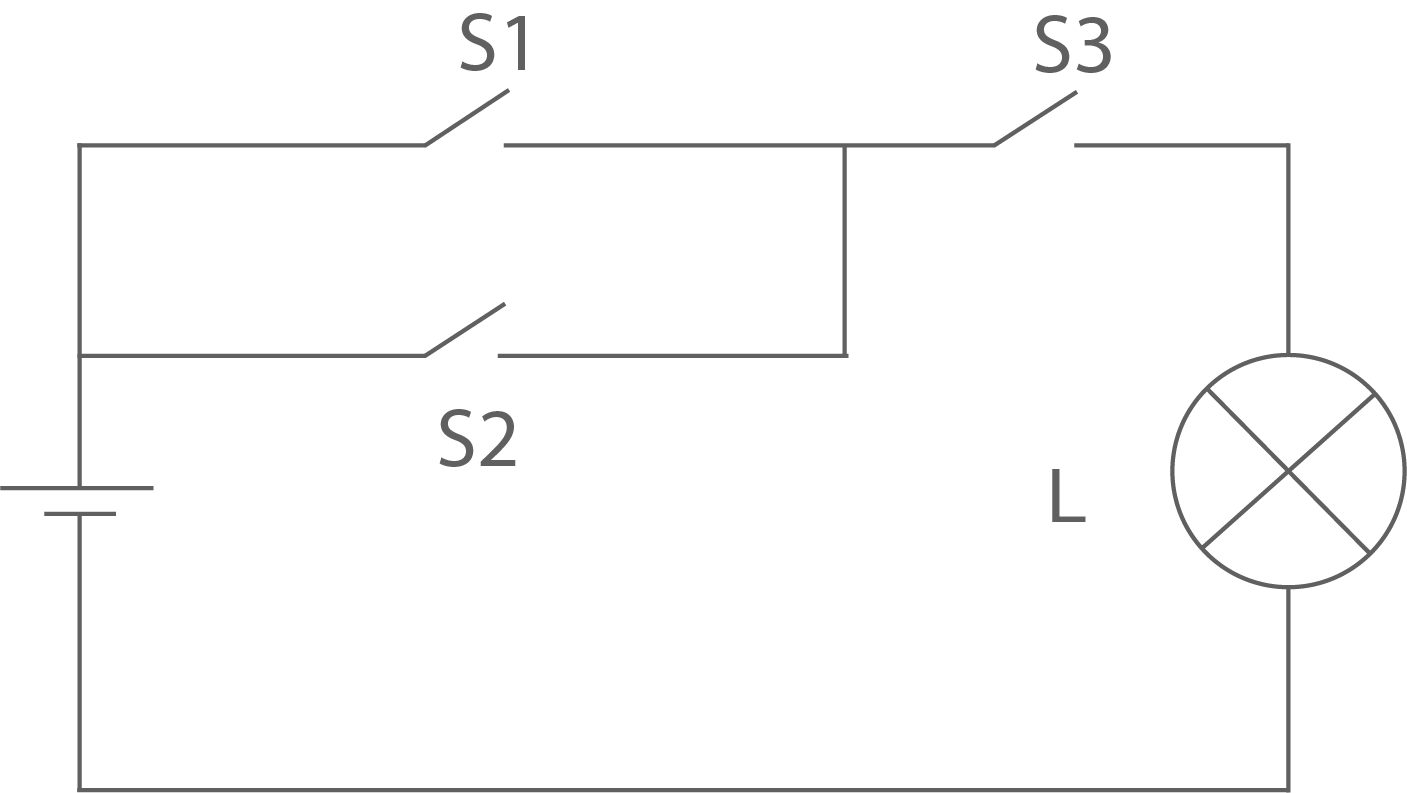

Die folgende Schaltung beinhaltet drei Schließer und einen Nutzer (Lampe).
Vervollständige die Wahrheitstabelle.
Abbildung 9: Schaltung
| Eingänge | Ausgang | ||
|---|---|---|---|
| S3 | S2 | S1 | L |
| Schließer 3 | Schließer 2 | Schließer 1 | Lampe |
| 1 | 1 | 1 | |
| 1 | 1 | 0 | |
| 1 | 0 | 1 | |
| 0 | 1 | 1 | |
| 1 | 0 | 0 | |
| 0 | 1 | 0 | |
| 0 | 0 | 1 | |
| 0 | 0 | 0 | |
Tabelle 4: Wahrheitstabelle zur Schaltung in Abbildung 9
(4 P)
7 P
Weiter lernen mit SchulLV-PLUS!
monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?
1
Unterschiede Messen-Steuern-Regeln
1.1
a)
Regeln (R)
b)
Messen (M)
c)
Regeln (R)
d)
Steuern (S)
e)
Steuern (S)
f)
Messen (M)
1.2
| Eingänge | Ausgang | ||
|---|---|---|---|
| S3 | S2 | S1 | L |
| Schließer 3 | Schließer 2 | Schließer 1 | Lampe |
| 1 | 1 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 0 | 1 | 1 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 |
| 0 | 1 | 0 | 0 |
| 0 | 0 | 1 | 0 |
| 0 | 0 | 0 | 0 |
