Bereich 2: Elektronik
Systeme und Prozesse
1
Elektronikbauteile
1.1

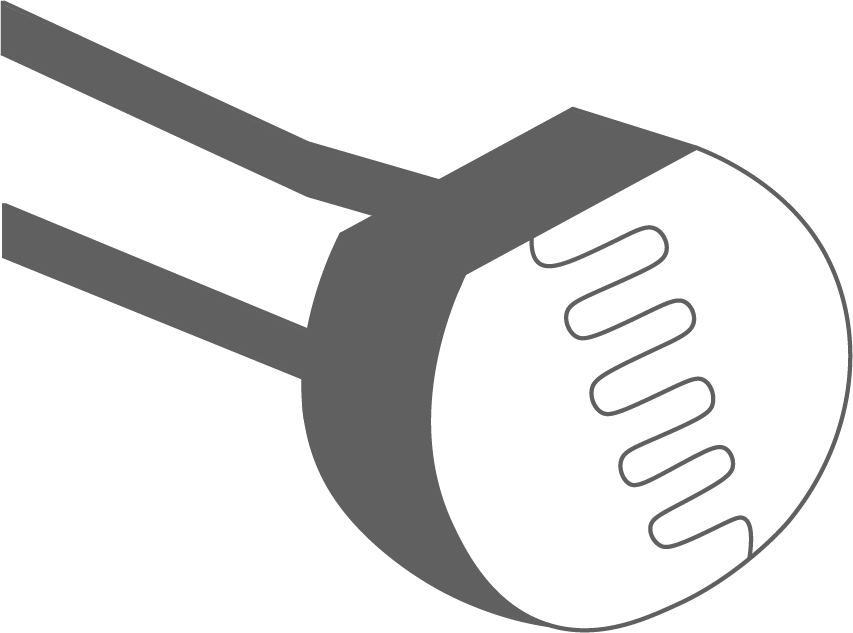

Benenne das im Bild dargestellte Bauteil.

Abbildung 4: Bauteil
(0,5 P)
1.2
Beschreibe die Funktion des im Bild dargestellten Bauteils.
(1,5 P)
2 P
2
Transistorschaltung
2.1
Was trifft auf einen NPN-Transistor zu?
Benenne die richtigen Aussagen.
Benenne die richtigen Aussagen.
a)
Ein NPN-Transistor dient als Verstärker.
b)
Der NPN-Transistor speichert elektrische Energie.
c)
Die Schwellenpannung (Durchlassspannung) muss mindestens 0,7 V betragen.
d)
Die Basis wird an den Pluspol angeschlossen.
e)
Ein NPN-Transistor schaltet sehr langsam.
(1,5 P)
2.2

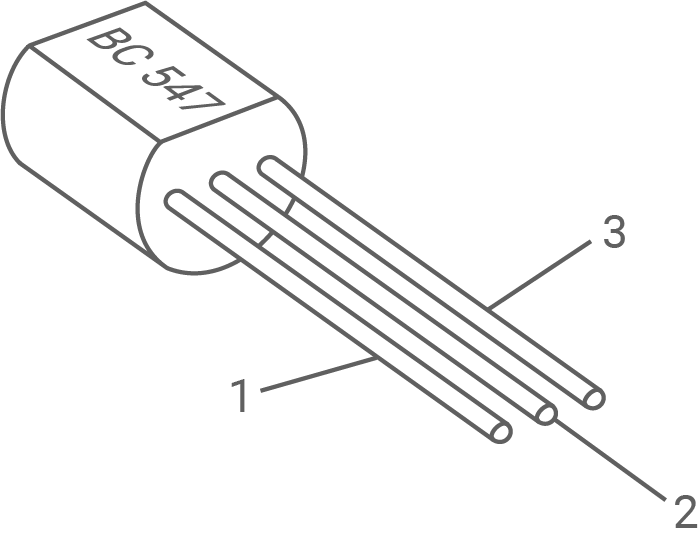

Benenne die Anschlüsse des abgebildeten NPN-Transistors mit den ausgeschriebenen Fachbegriffen.

Abbildung 5: Transistor
(1,5 P)
2.3

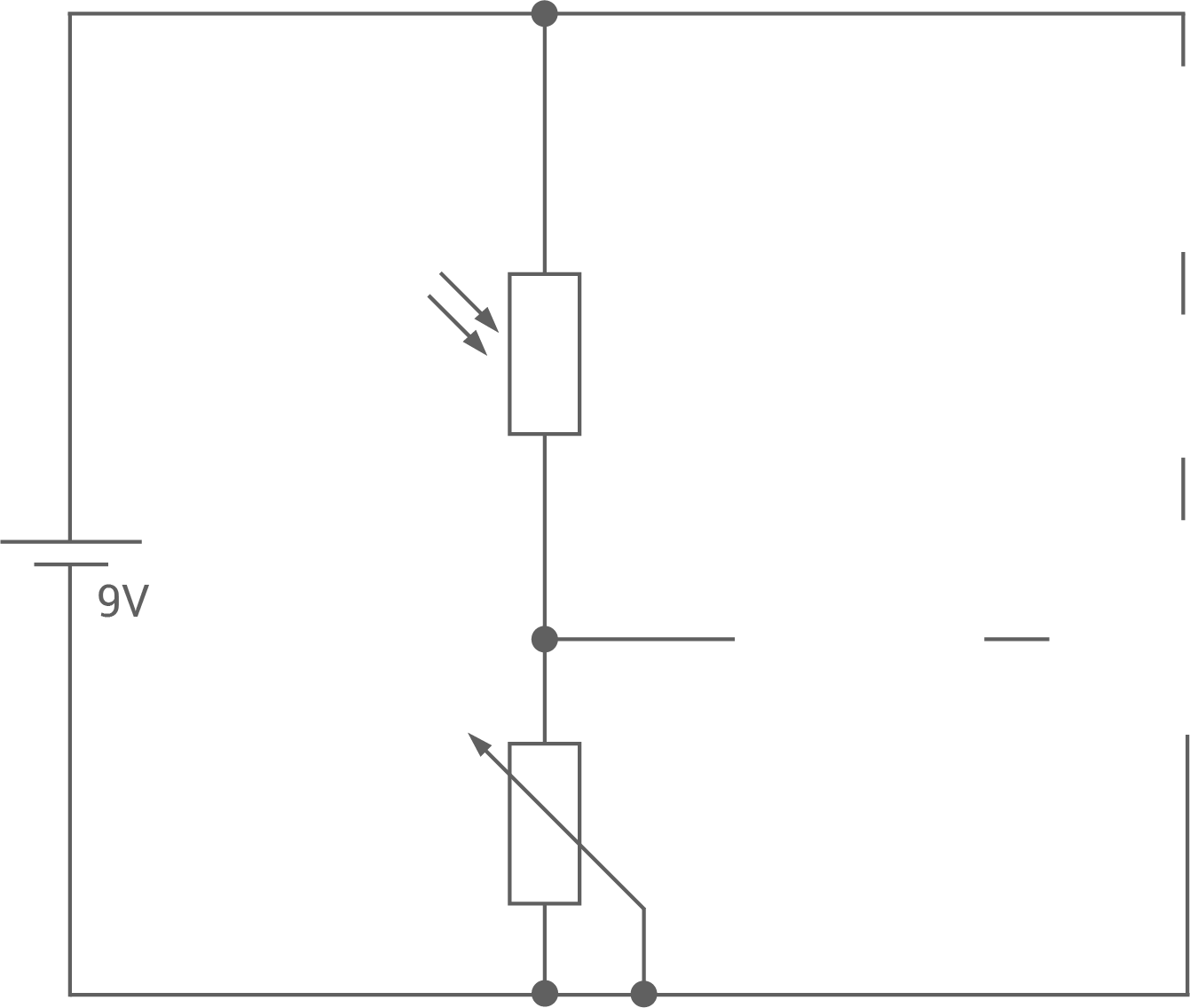

Ergänze den Schaltplan zu einer funktionierenden Transistorschaltung.
Als Aktor wird eine LED verwendet.
Als Aktor wird eine LED verwendet.

Abbildung 6: Transistorschaltung
(2 P)
5 P
Weiter lernen mit SchulLV-PLUS!
monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?
1
Elektronikbauteile
1.1
Fotowiderstand (LDR)
1.2
Ein Fotowiderstand (LDR) ist ein lichtabhängiger Halbleiterwiderstand. Je stärker die Lichteinstrahlung, desto geringer der Widerstand. Der Widerstandswert wird bei Beleuchtung und Abdunklung bestimmt.
2.1
Die Aussagen a), c) und d) sind richtig.
2.2

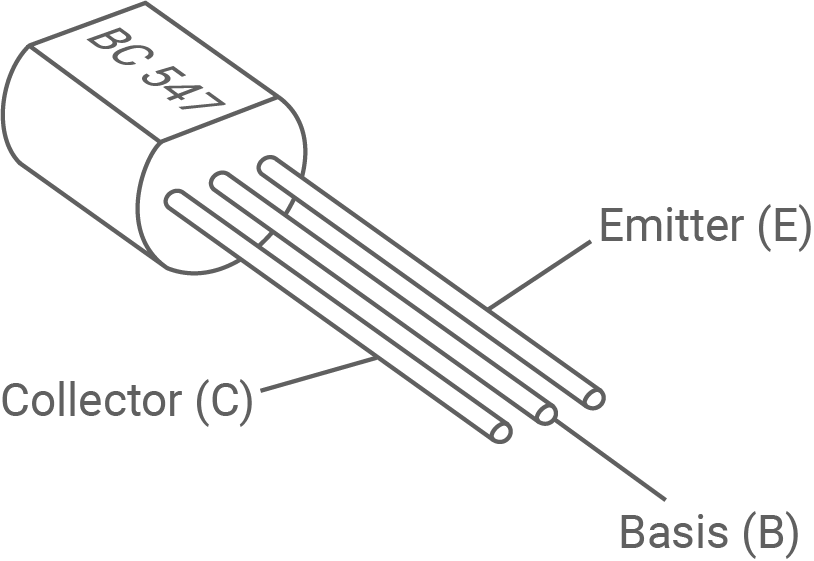

Anschluss 1 ist der Collector (C), Anschluss 2 ist die Basis (B) und Anschluss 3 ist der Emitter (E).

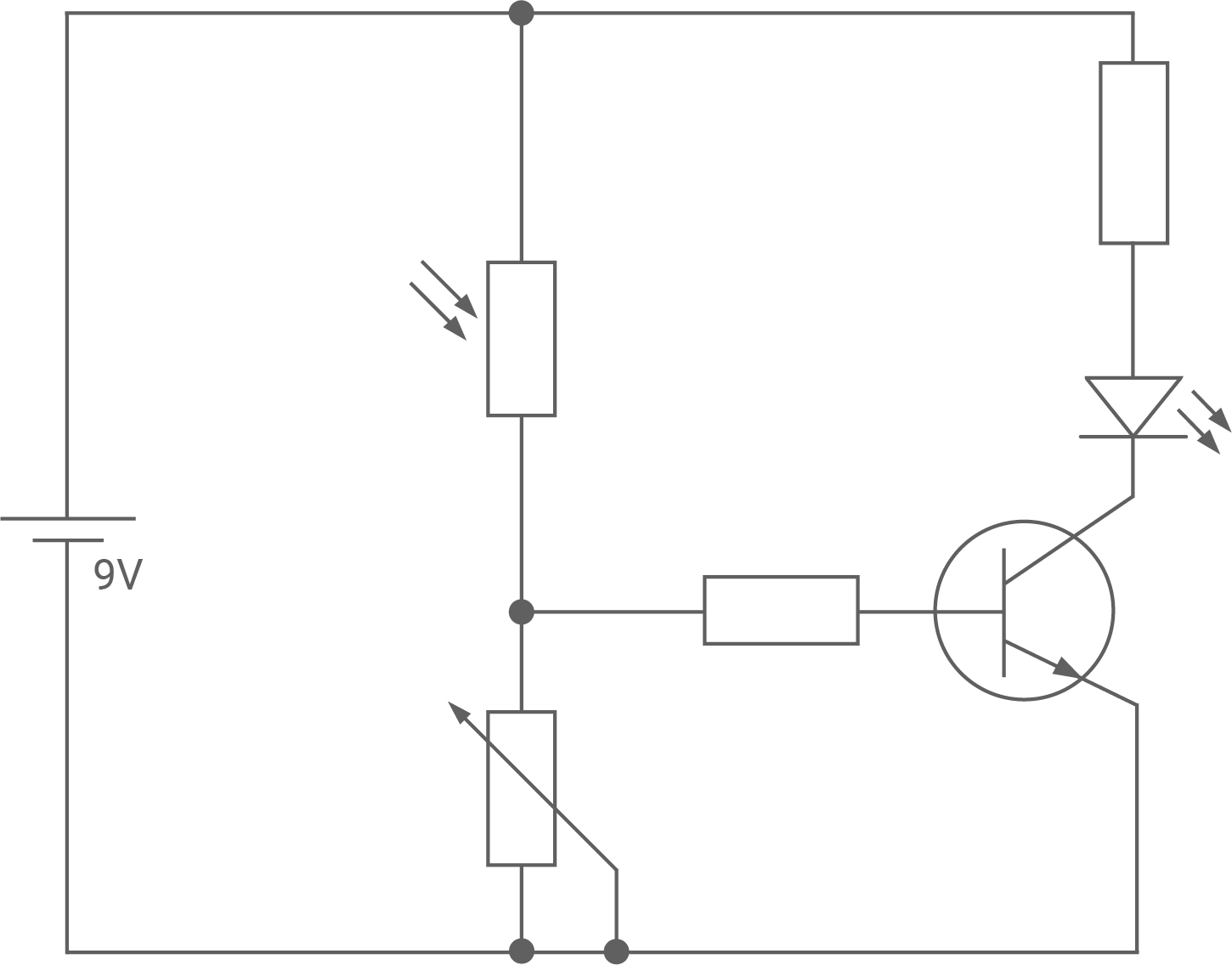

2.3
