Bereich 3: Maschinentechnik
Systeme und Prozesse
1
Maschinenelemente
1.1
Ordne die Begriffe rechts eindeutig der Abbildung 8 zu.

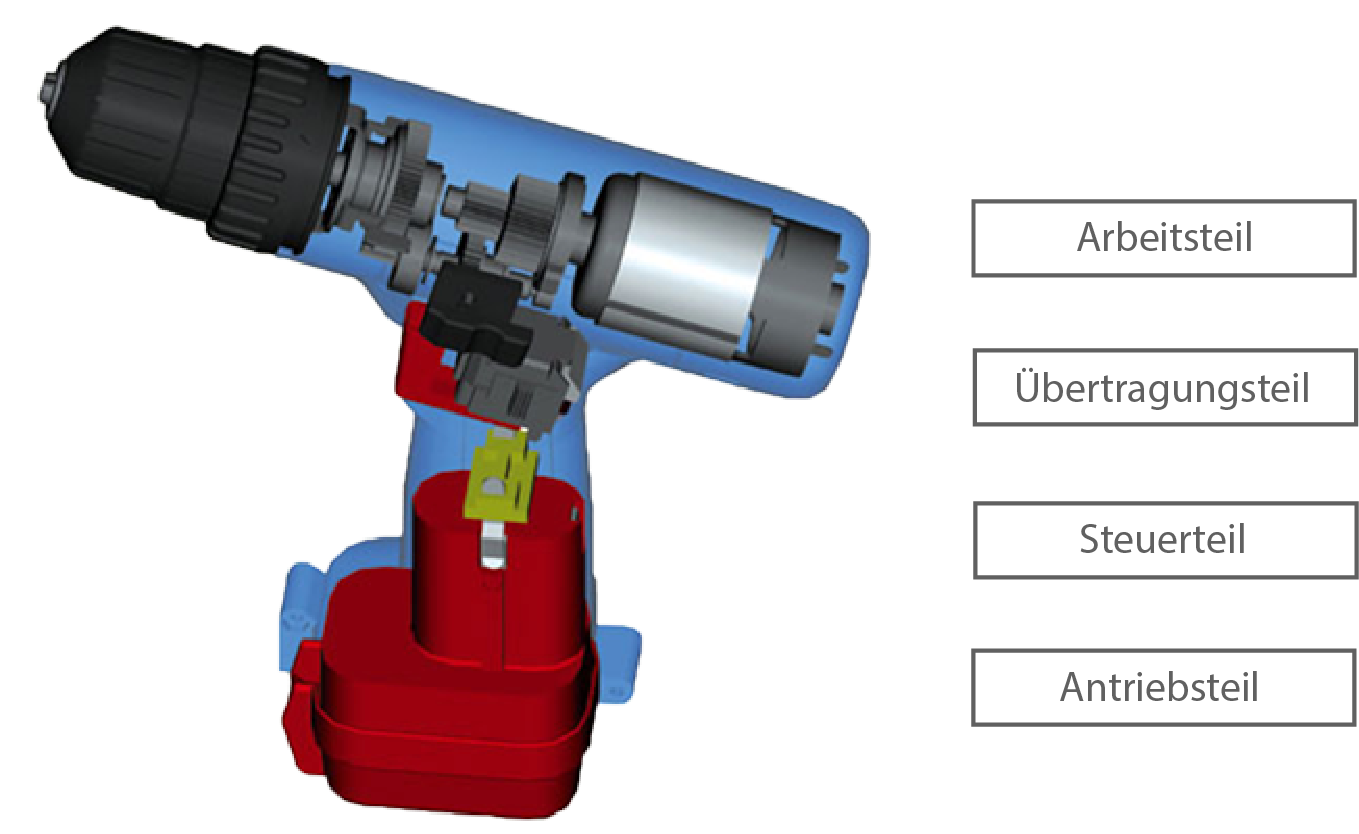

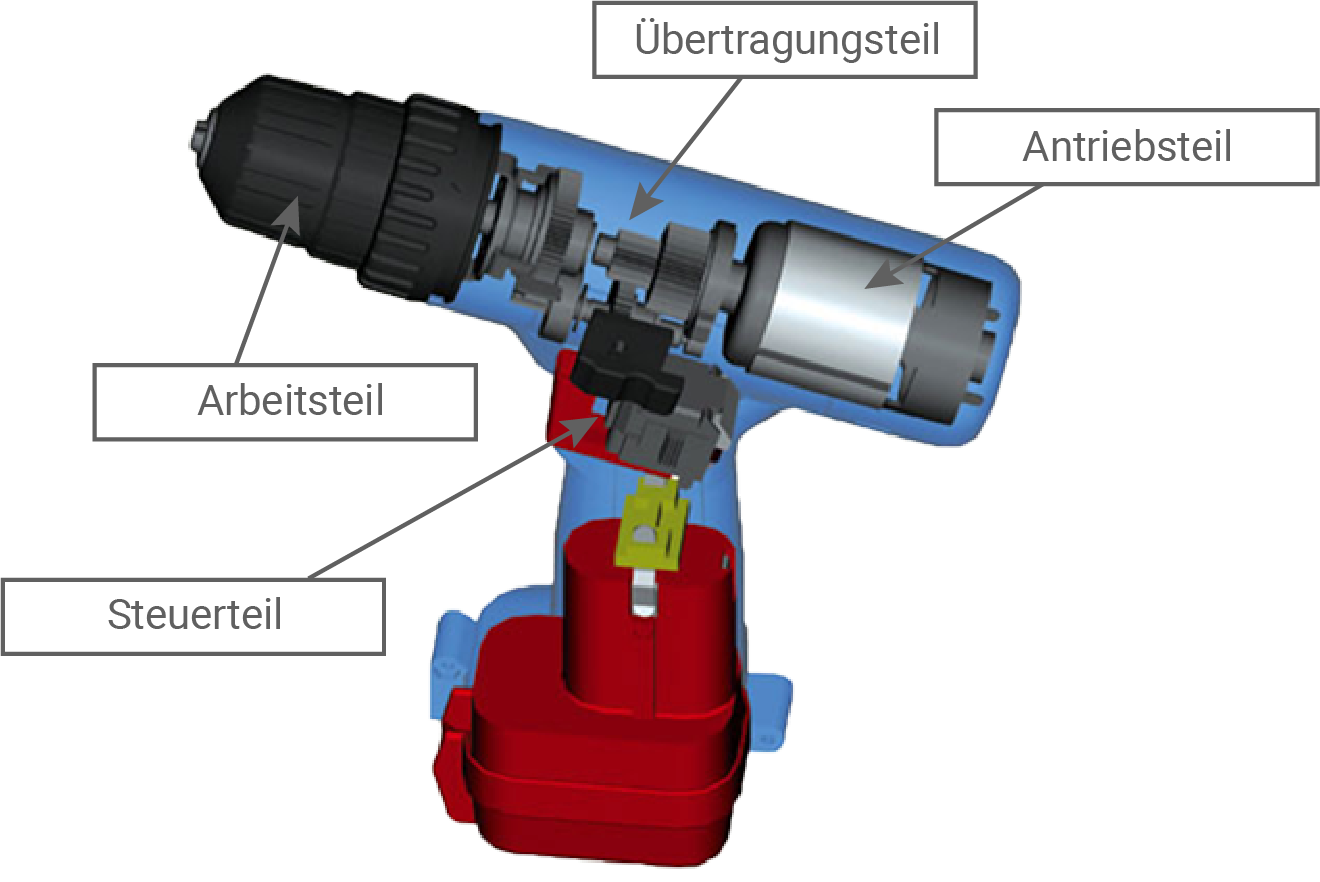

Abbildung 8: Akkubohrschrauber
[Quelle: http://www.tedics.de/technische/illustration/ze/ze05/roentgendarstellung.php]
[Quelle: http://www.tedics.de/technische/illustration/ze/ze05/roentgendarstellung.php]
(2 P)
1.2
Beschreibe für den Bereich der Maschinentechnik das Bauteil „Achse“ genauer.
(2 P)
4 P
2
Remontage
Nenne drei allgemeingültige Schritte zur Remontage und beschreibe diese am Beispiel von Abbildung 9.

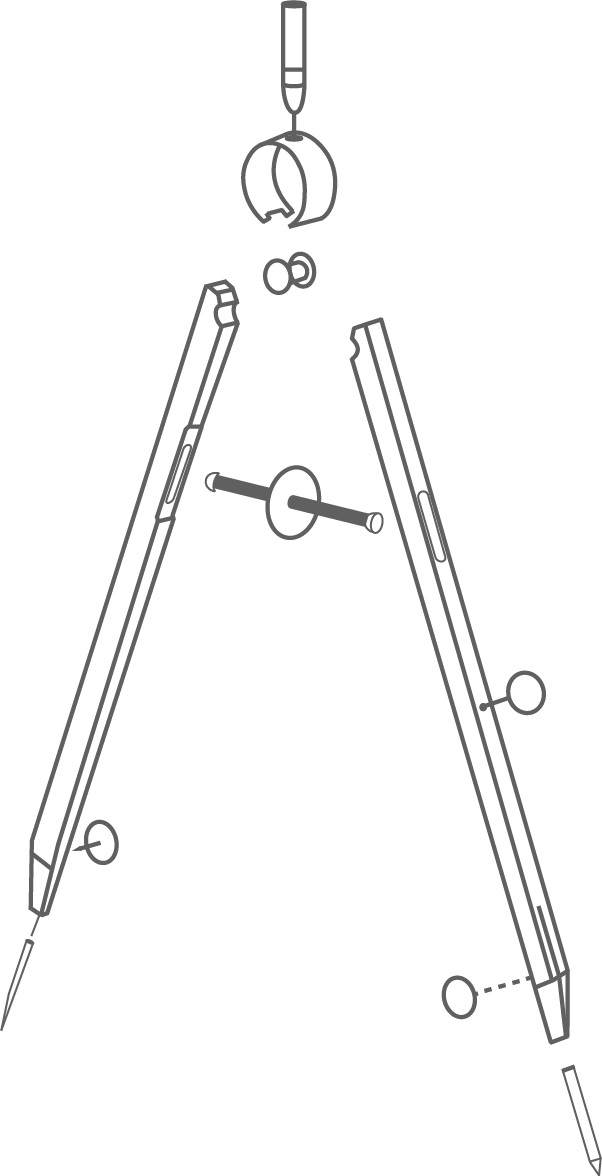

Abbildung 9: Zirkel
3 P
Weiter lernen mit SchulLV-PLUS!
monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?
1
Maschinenelemente
1.1

1.2
Achsen tragen rotierende Teile, wie Räder oder Zahnräder, ohne selbst deren Drehbewegung weiterzuleiten.
2
Remontage
Ablauf einer Remontage:
1.
Remontage vorbereiten
- Protokoll der Demontage berücksichtigen
- Arbeitsplatz vorbereiten
- Reihenfolge planen
2.
Remontage durchführen
- Zunächst Teilsysteme (Schenkel des Zirkels) und dann Gesamtsystem montieren
- Vom zentralen Bauelement nach außen arbeiten
3.
Funktion überprüfen
- Sichtprüfung
Sind alle Teile ordentlich montiert?
- Probelauf
verschiedene Kreise zeichnen
