Bereich 1: Elektrotechnik
1
Berechnung von elektrischen Größen
Abbildung 5 zeigt den Schaltplan für das Geschicklichkeitsspiel „Heißer Draht". Die LED leuchtet, wenn sich die Öse und der „Heiße Draht" berühren.

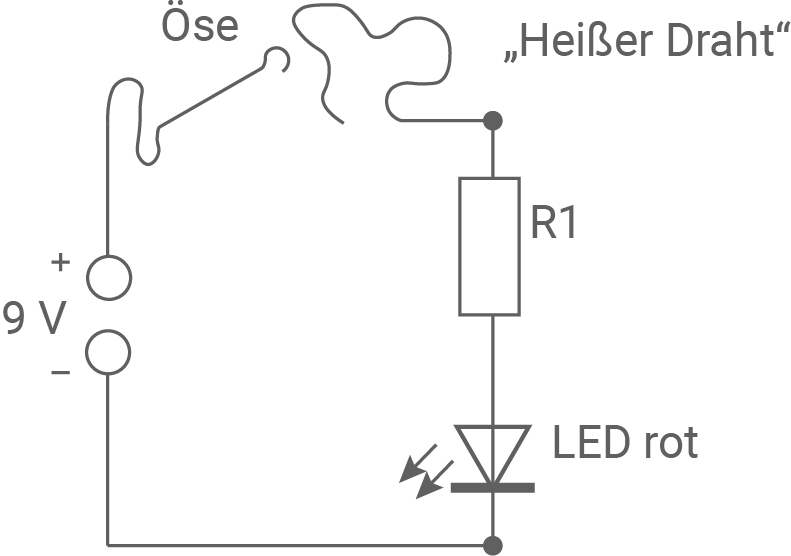

Abbildung 5: Schaltplan „Heißer Draht"
5 P
1.1
Bestimme in der Tabelle die fehlenden Werte und die fehlenden Einheiten für das Schaltungsbeispiel „Heißer Draht“.
| R1 | LED | |
|---|---|---|
| I in mA | .................. | 20 |
| U in ... | .................. | 2 |
| R in ... | .................. | .................. |
(3 P)
1.2
Die Schaltung wird mit einem Summer ergänzt.

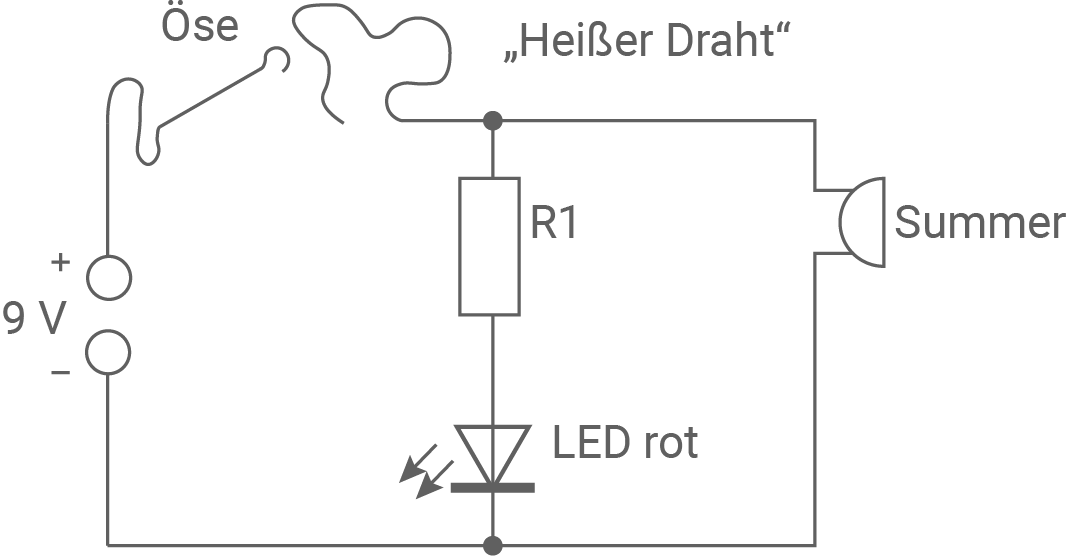

Abbildung 6: „Heißer Draht" mit Summer
Kreuze an, welche der Aussagen zu dieser Schaltung im Vergleich zur Schaltung ohne Summer (Abbildung 5) wahr oder falsch sind.
| wahr | falsch | |||
|
Der Gesamtstrom ändert sich nicht.
|
|
|
||
|
Die Spannung muss verdoppelt werden, damit die LED und der Summer gleichzeitig funktionieren.
|
|
|
||
|
Der Gesamtstrom setzt sich aus den beiden Teilströmen von LED und Summer zusammen.
|
|
|
||
|
Der Gesamtwiderstand (Ersatzwiderstand) verkleinert sich durch den zusätzlichen Summer.
|
|
|
(2 P)
2
Messen mit dem Multimeter

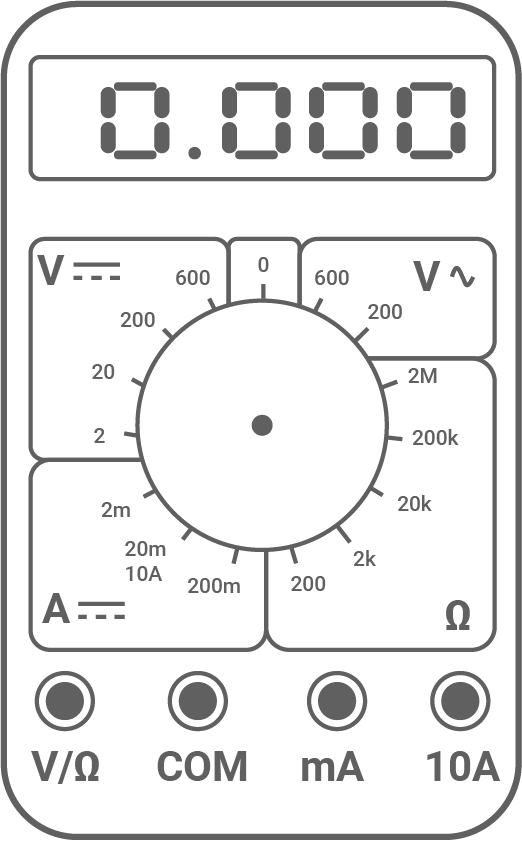

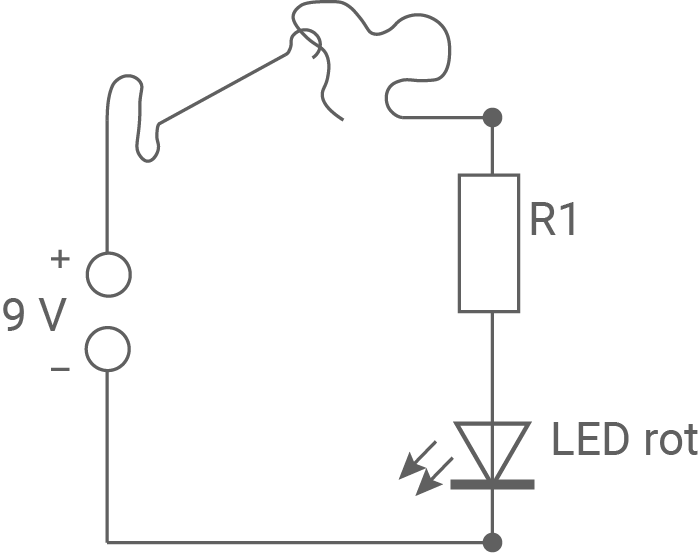

Du möchtest die Spannung, die am Widerstand R1 abfällt (Abbildung 7), messen.Zeichne hierfür die Messkabel von den Buchsen des Messgerätes zu den Messpunkten am Schaltplan ein.
Markiere den Messbereich, mit dem du ein möglichst genaues Messergebnis erhalten.

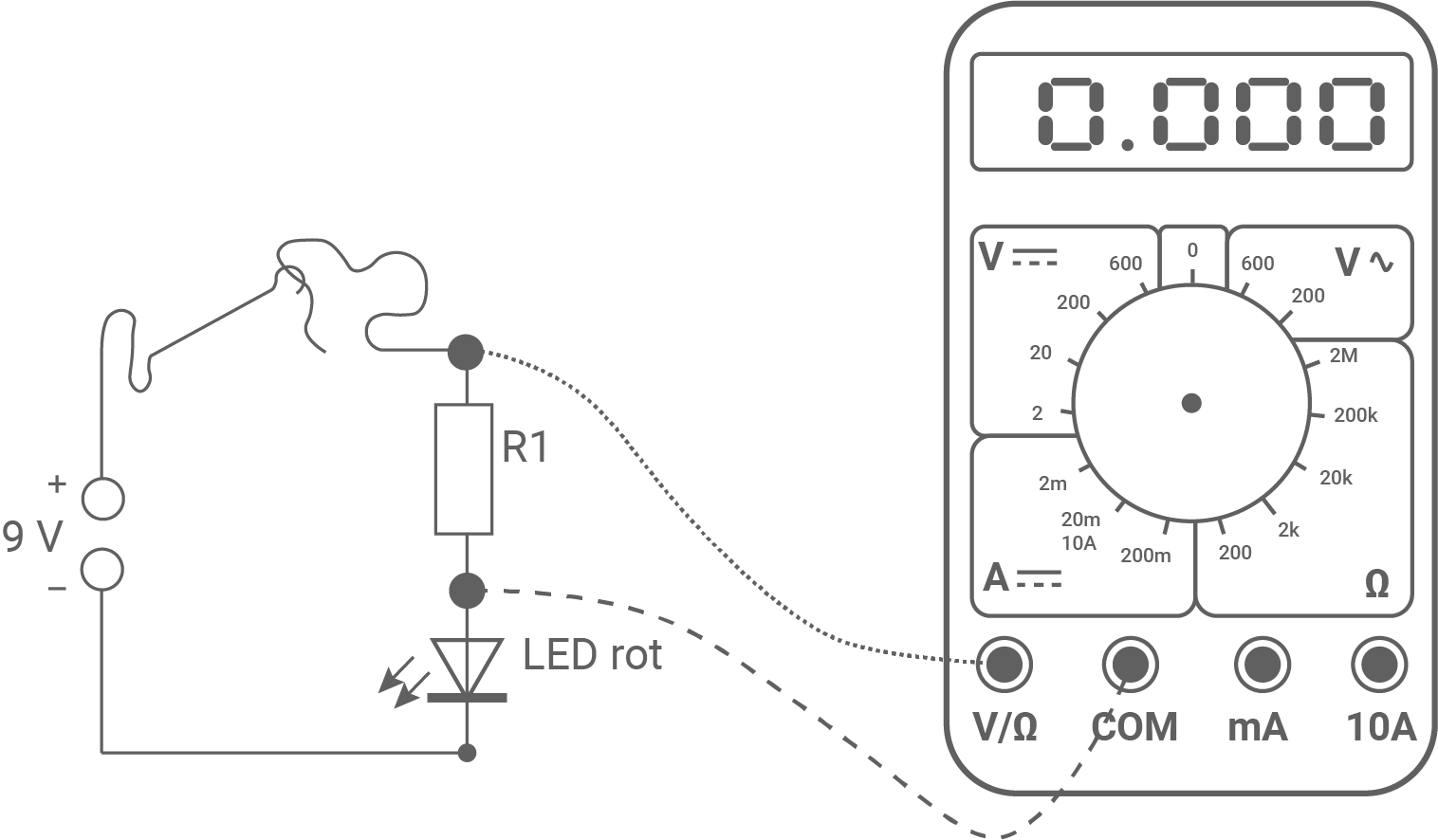

Abbildung 7: Spannungsmessung mit dem Multimeter
2 P
Weiter lernen mit SchulLV-PLUS!
monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?
1.1
| I in mA | U in V (Volt) | R in Ω (Ohm) | |
|---|---|---|---|
| R1 | 20 | 7 | 350 |
| LED | 20 | 2 | 100 |
1.2
| wahr | falsch | |
|
Der Gesamtstrom ändert sich nicht.
|
||
|
Die Spannung muss verdoppelt werden, damit die LED und der Summer gleichzeitig funktionieren.
|
||
|
Der Gesamtstrom setzt sich aus den beiden Teilströmen von LED und Summer zusammen.
|
||
|
Der Gesamtwiderstand (Ersatzwiderstand) verkleinert sich durch den zusätzlichen Summer.
|
2
