Pflichtteil A1

A1 Werkstoffe und Produkte mit Produktionstechnik

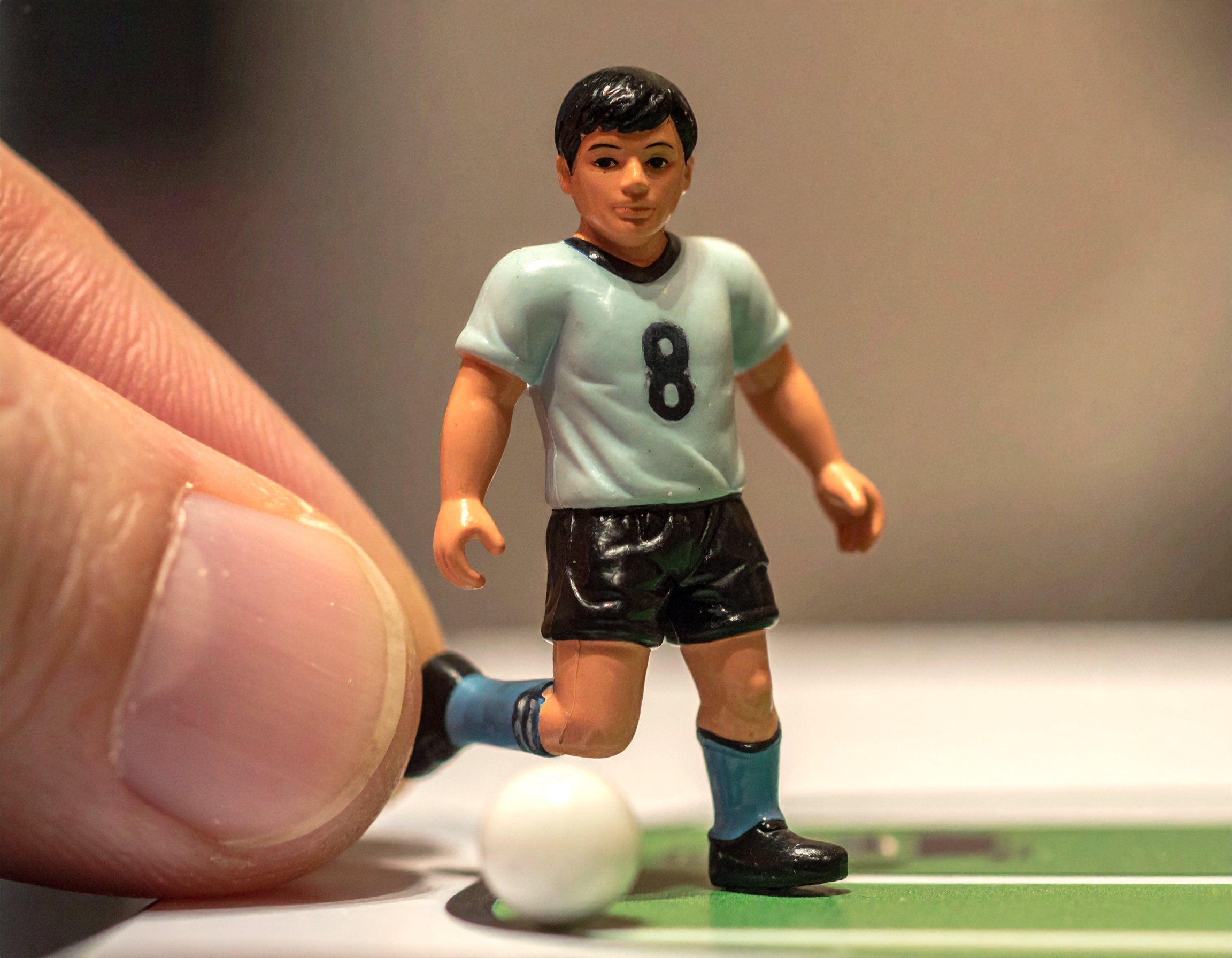

Im Technikunterricht soll ein „Schnippkicker“ hergestellt werden. Das ist eine kleine Spielfigur mit einem elastischen Schussbein aus Kunststoff (Polystyrol). Zieht man das Schussbein mit einem Finger nach hinten, wird es gespannt. Wird es losgelassen, schnellt es nach vorne, sodass man eine Kugel wie einen Fußball spielen kann.

Drei isometrische graue Bauteile mit Pfeilen und Zahlen 1, 2, 3

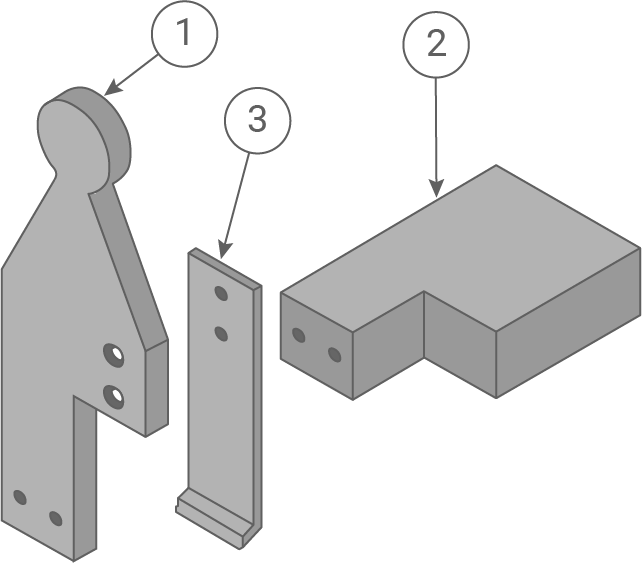

Abbildung 2: Einzelteile des „Schnippkickers"

Abbildung 1: „Schnippkicker"

Der Schnippkicker besteht aus drei Bauteilen:

1 Körper (Sperrholz, Pappel)
2 Standfuß (Leimholz, Fichte)
3 Spielbein (Polystyrol)

Technische Zeichnung: L-förmiges Bauteil mit Ansichten, Maßangaben (40,60,20) und zwei Bohrungen.

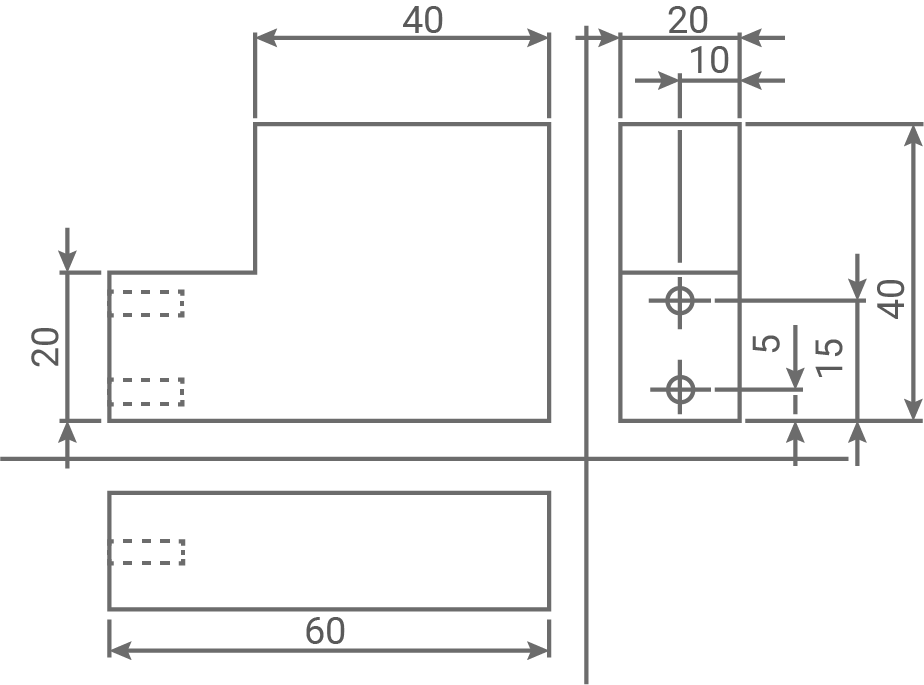

Abbildung 3: Dreitafelproketion Standfuß

Ein Produkt wird gefertig

8 P

1.1

Bei der Fertigung des Standfußes für den Schnippkicker werden zwei Bohrungen für eine Dübelverbindung mit dem Körper benötigt.
Ergänze den Arbeitsplan zur Erstellung dieser Bohrungen. Nenne die fehlenden Arbeitsschritte, Werkzeuge und Sicherheitshinweise in der nachfolgenden Tabelle.

	1	2	3
Arbeitsschritt	.......................	.......................	.......................
Benötigte Werkzeuge und Maschinen	Bleistift Stahlmaßstab Anschlagwinkel	.......................	Tischbohrmaschine ....................... .......................
Hinweise zur Sicherheit	Bei diesem Arbeitsschritt gibt es kaum Gefährdungen.	Beim Umgang mit spitzen Werkzeugen muss man beim Arbeiten stets darauf achten, dass die Spitze nicht zum Körper zeigt. Beim Transport zeigt die Spitze nach unten.	Schmuck, weite Kleidungsstücke und Schals ablegen ....................... ....................... ....................... .......................

(5 P)

1.2

Deine Technikgruppe möchte für das Schulfest 50 Schnippkicker möglichst zeitsparend fertigen. Erstelle die Konstruktionsskizze zu einer Vorrichtung, bei der die ersten beiden Arbeitsschritte aus Aufgabe 1.1 (Bohrungen Standfuß) ohne Messwerkzeug in einem Arbeitsgang durchgeführt werden können.

(3 P)

Beachte:

$\checkmark$ Die Handhabung der Vorrichtung muss erkennbar sein
$\checkmark$ Markierung der Bohrlöcher erfolgt maßgenau ohne die Nutzung von Messwerkzeugen
$\checkmark$ saubere Darstellung

Fertigungsarten im Vergleich

Automobilmontage in einer Fabrik mit automatisierten Maschinen und einem unvollständigen Fahrzeugrahmen.

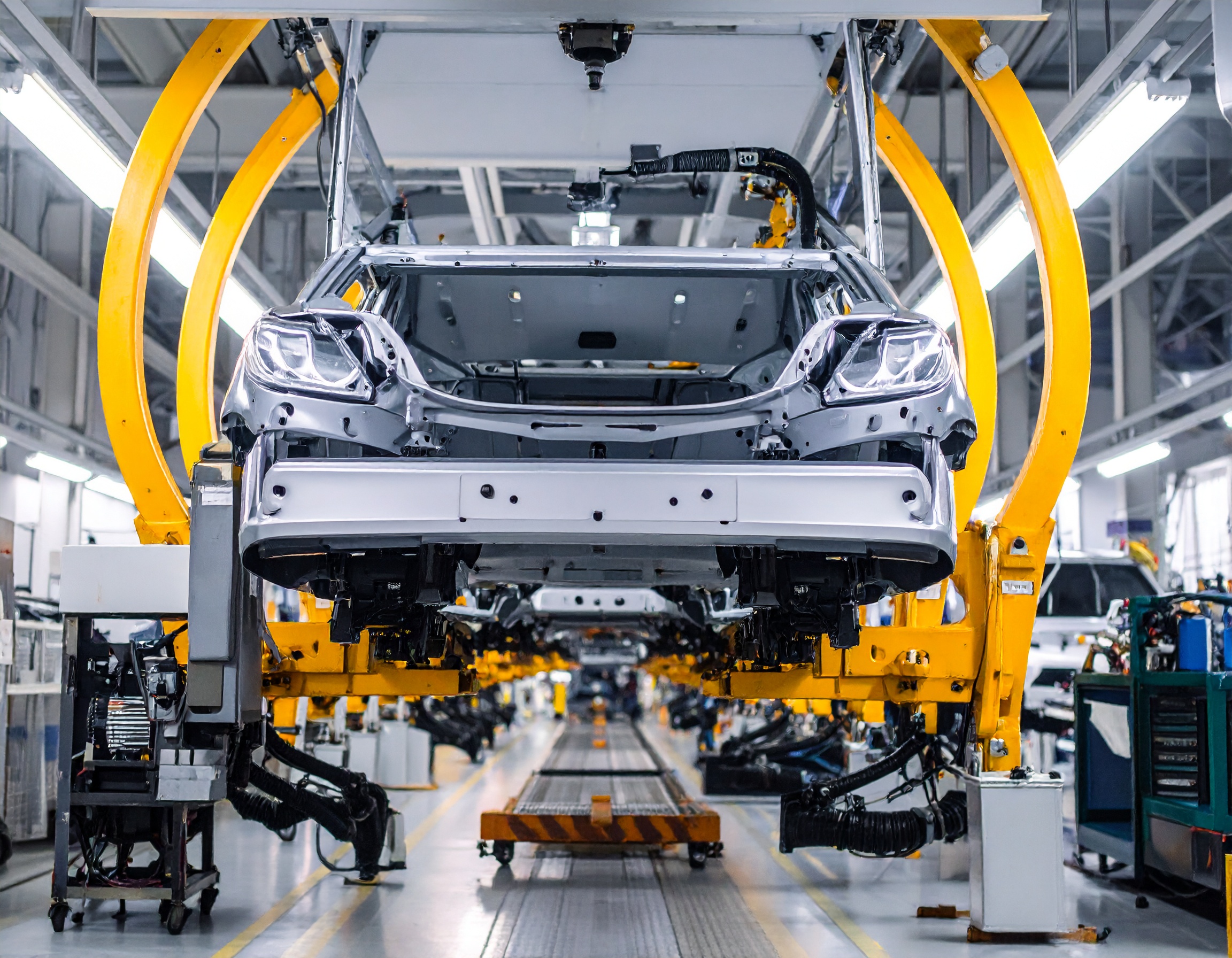

Abbildung 4: Fertigungsstraße

7 P

2.1

In der Automobilindustrie werden Automodelle meistens in Fertigungsstraßen gebaut.
Nenne den Fachbegriff für diese Fertigungsart.

(0,5 P)

2.2

Nenne zwei wesentliche Merkmale dieser Fertigungsart.

(2 P)

2.3

Versetze dich in die Sichtweise des Kunden:
Nenne eine weitere Fertigungsart und beschreibe jeweils zwei Vor- und Nachteile im Vergleich zur in Aufgabe 2.1 genannten Fertigungsart.

(4,5 P)

Fertigungsart:

Vorteile:

Nachteile:

(4,5 P)

Weiter lernen mit SchulLV-PLUS!

monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?

1.1

	1	2	3
Arbeitsschritt	Anreißen (Anzeichnen)	Vorstechen	Bohren
Benötigte Werkzeuge und Maschinen	Bleistift Stahlmaßstab Anschlagwinkel	Vorstecher	Tischbohrmaschine (Maschinen-) Schraubstock (Holz)-Bohrer
Hinweise zur Sicherheit	Bei diesem Arbeitsschritt gibt es kaum Gefährdungen.	Beim Umgang mit spitzen Werkzeugen muss man beim Arbeiten stets darauf achten, dass die Spitze nicht zum Körper zeigt. Beim Transport zeigt die Spitze nach unten.	Schmuck, weite Kleidungsstücke und Schals ablegen Haare zusammenbinden Schutzbrille aufsetzen Werkstück einspannen Abstand einhalten ...

1.2

Individuelle Schülerlösungen – Bewertungsgrundlage:

Die fachgerechte Handhabung ist nachvollziehbar dargestellt (1 Punkt).
Das Vorstechen erfolgt maßhaltig, entweder anhand einer bemaßten oder maßstabsgetreuen Skizze, ohne Verwendung von Messwerkzeugen (1 Punkt).
Die Ausführung ist übersichtlich und sauber dargestellt (1 Punkt).

2.1

Serienfertigung (Fließfertigung)

2.2

begrenzte Stückzahl
arbeitsteilige (automatisierte) Fertigung
...

2.3

Bei der Einzelfertigung handelt es sich um eine Fertigungsart, bei der Produkte individuell, passgenau und einzigartig hergestellt werden. Diese Art der Fertigung bietet den Vorteil, dass genau auf die Wünsche und Bedürfnisse des Kunden eingegangen werden kann. Allerdings ist sie im Vergleich zu anderen Fertigungsarten meist deutlich teurer und zeitaufwändiger, zudem ist die Qualität nicht immer gleichmäßig gesichert.

Im Gegensatz dazu steht die Massenfertigung, bei der Produkte in großen Stückzahlen hergestellt werden. Dadurch können sie zu einem relativ niedrigen Preis angeboten werden, sind unbegrenzt verfügbar und zeichnen sich durch eine gleichbleibende Qualität aus. Nachteile der Massenfertigung sind jedoch die fehlende Individualität, eine geringere Produktauswahl und standardisierte Designs, die kaum Raum für persönliche Anpassungen lassen.
