Bereich 3: Maschinentechnik
System und Prozesse
1
Getriebe
Das Beispiel zeigt ein Schneckengetriebe mit Funktionsbeschreibung und einem Anwendungsbeispiel.
Getriebe | Schneckengetriebe:
![]()

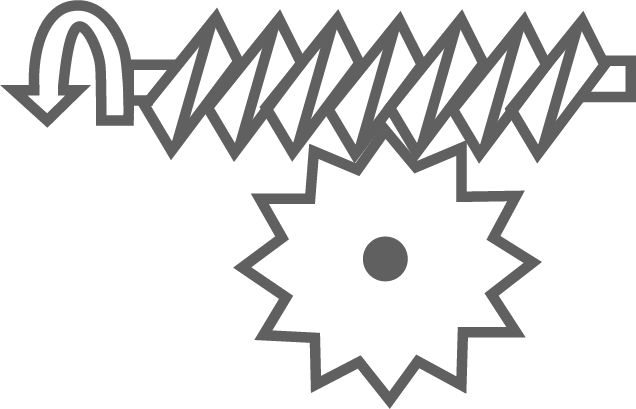

Abbildung 7: Schneckengetriebe
|
---|---|
Funktionsbeschreibung | Getriebe, dessen Antriebsseite eine Schnecke und die Antriebsseite ein Zahnrad ist. |
Anwendungsbeispiel | Lenkgetriebe |
1.1
Beschreibe die Funktion von:
Tabelle 2: Getriebe

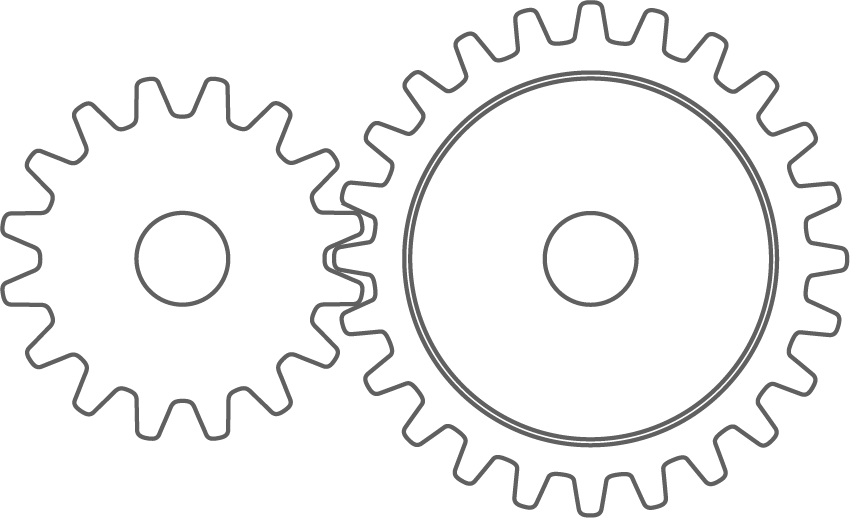

a) Zahnradgetriebe
![]() |

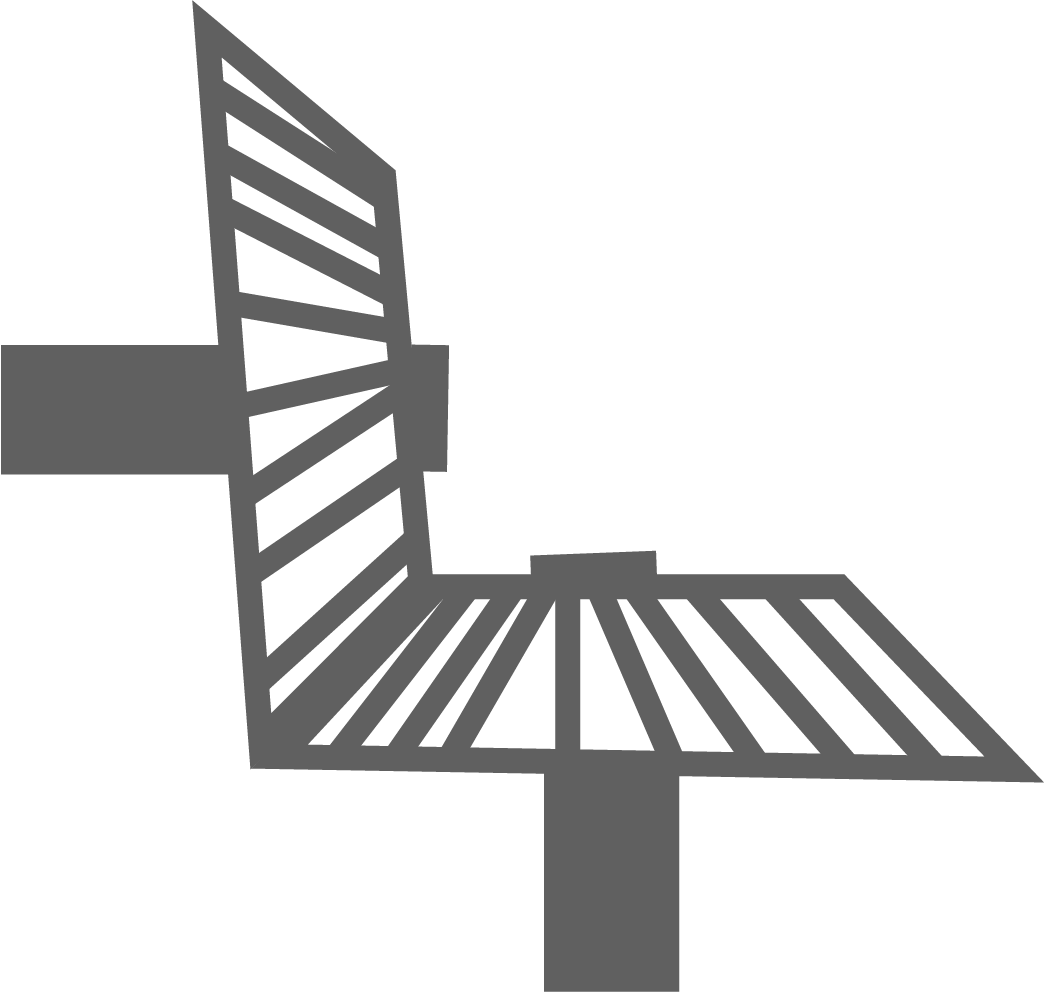

b) Kegelradgetriebe
![]() |

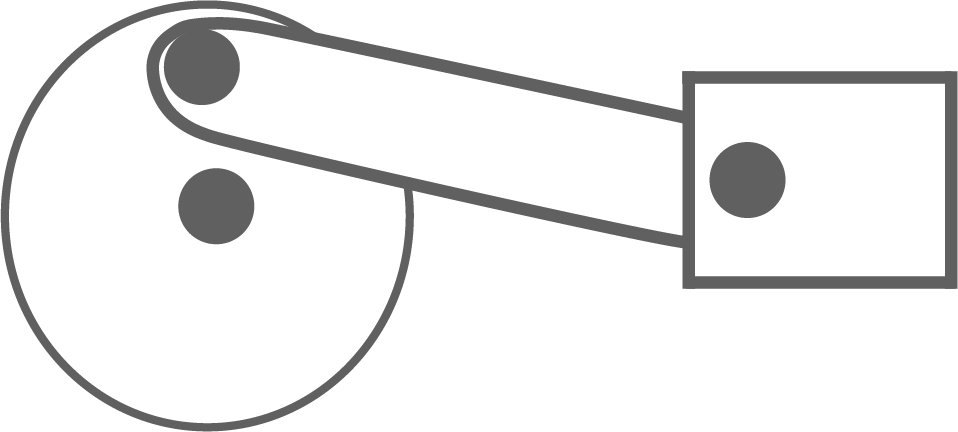

c) Schubkurbelgetriebe
![]() |
(3 P)
1.2
Nenne je ein Anwendungsbeispiel zu
a) Zahnradgetriebe
b) Kegelradgetriebe
(1 P)
4 P
Weiter lernen mit SchulLV-PLUS!
monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?
1
Getriebe
1.1
a)
Ein Zahnradgetriebe ist ein Getriebe, bei dem Bewegungen, Kräfte und Drehmomente von einem Zahnrad auf das andere übertragen werden. Antriebs- und Abtriebsbewegung sind proportinal zueinander.
b)
Ein Kegelradgetriebe ist ein Getriebe, das zur Übertragung von Drehbewegungen und Drehmomenten dient. Hierbei schneiden sich die An- und Abtriebswelle winklig zueinander.
c)
Ein Schubkurbelgetriebe ist ein Getriebe, welches eine Drehbewegung in eine Hin- und Herbewegung und auch umgekehrt umwandeln kann.
1.2
a)
Ein Anwendungsbeispiel für ein Zahnradgetriebe ist eine Zahnradbahn.
b)
Ein Anwendungsbeispiel für ein Kegelradgetriebe ist das Leistungsgetriebe in einer Werkzeugmaschine.
