Aufgabe 4 — Kondensatorentladung und Schwingkreis

Es wird die abgebildete elektrische Schaltung betrachtet. Im ersten Experiment wird der aufgeladene Kondensator nach dem Umlegen des Schalters über den ohmschen Widerstand von Formula: 500\;\OmegaFormula: 500\;\Omega entladen.

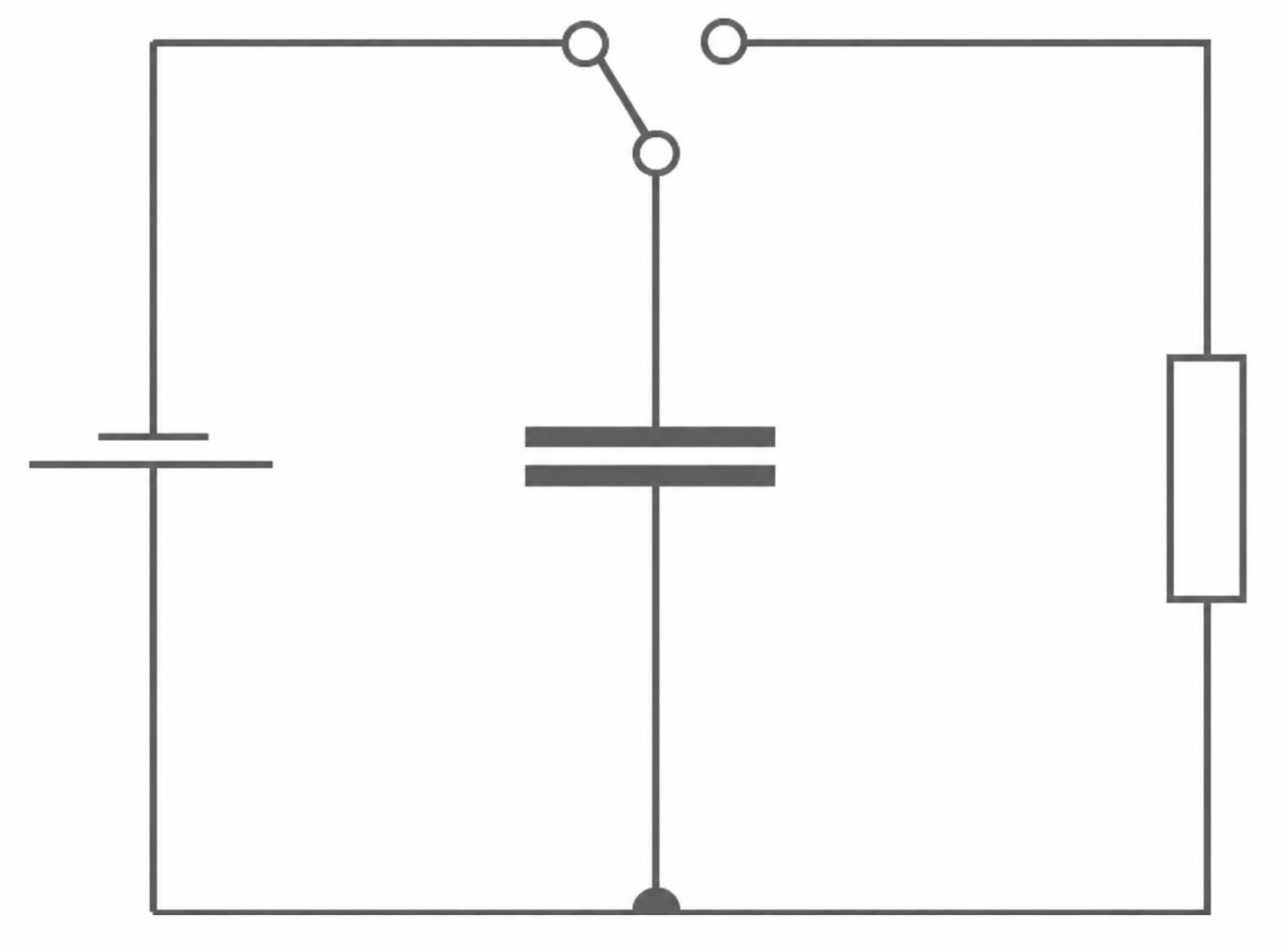

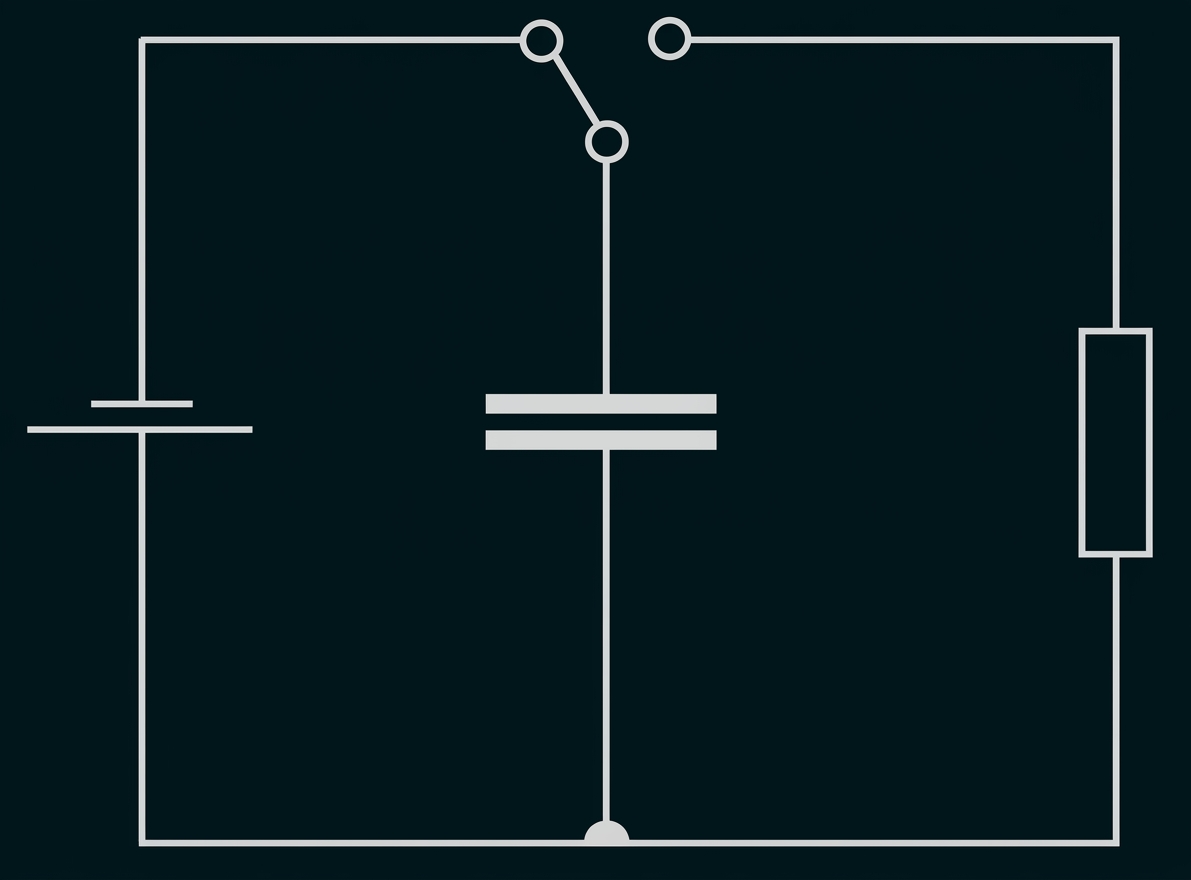

Schaltskizze eines elektrischen Stromkreises mit Schalter, Batterie und WiderstandSchaltskizze eines elektrischen Stromkreises mit Schalter, Batterie und Widerstand

Abbildung 3: Schaltplan

4.1

Für das 1. Experiment sind in der folgenden Tabelle einige Messwerte enthalten.

Formula: \boldsymbol{t}Formula: \boldsymbol{t} in Formula: \boldsymbol{\mathrm{ms}}Formula: \boldsymbol{\mathrm{ms}}

Formula: \boldsymbol{I}Formula: \boldsymbol{I} in Formula: \boldsymbol{\mathrm{mA}}Formula: \boldsymbol{\mathrm{mA}}

Formula: {0}Formula: {0}

Formula: 30Formula: 30

Formula: {1}Formula: {1}

Formula: 27Formula: 27

Formula: {5}Formula: {5}

Formula: 18Formula: 18

Formula: {10}Formula: {10}

Formula: 11Formula: 11

Formula: {20}Formula: {20}

Formula: 4Formula: 4

Formula: {30}Formula: {30}

Formula: 1,5Formula: 1,5

Formula: {40}Formula: {40}

Formula: 0,5Formula: 0,5

Tabelle 2: Messwerte

Berechne die anliegende Spannung zum Zeitpunkt Formula: t = 0\;\mathrm{s}.Formula: t = 0\;\mathrm{s}.

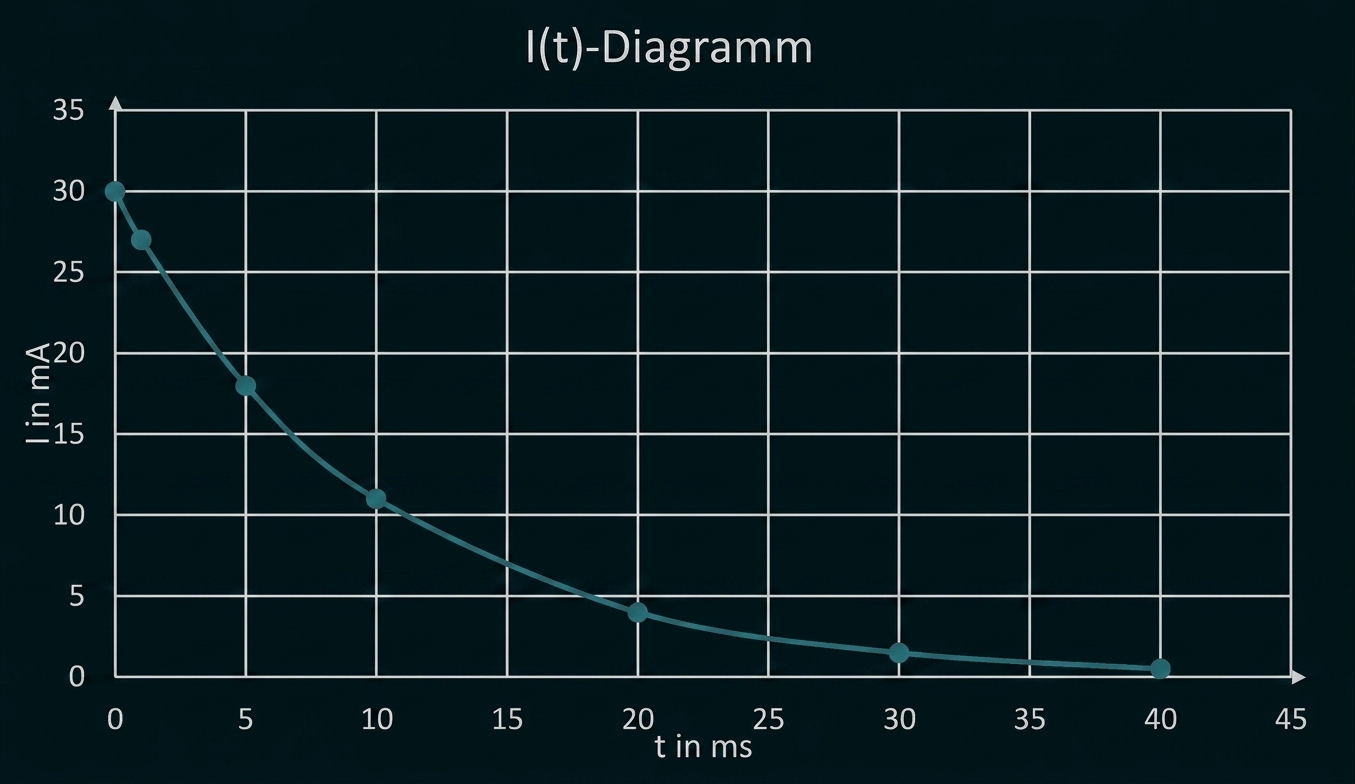

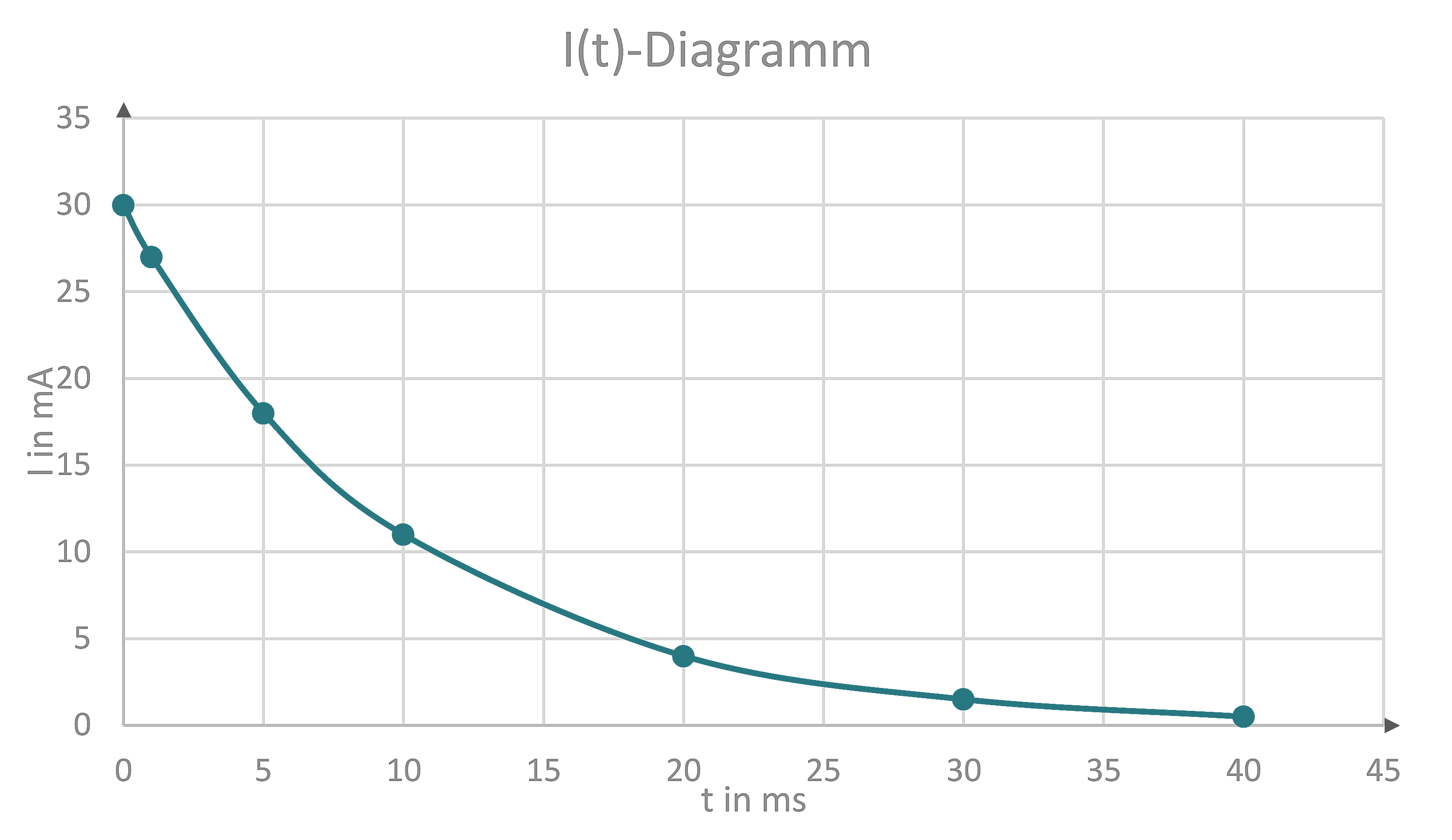

Stelle die Messwerte in einem Diagramm grafisch dar.

Ermittle mit Hilfe der grafischen Darstellung die Ladung und die Kapazität des Kondensators.

10 BE

4.2

Im zweiten Experiment wird der ohmsche Widerstand durch eine Spule mit der Windungszahl Formula: 1000Formula: 1000 und einer Länge von Formula: 4,0\;\mathrm{cm}Formula: 4,0\;\mathrm{cm} ersetzt. Der Schalter befindet sich zu Beginn wieder in der Ausgangsstellung, sodass der Kondensator aufgeladen wird.

Anschließend wird der Schalter umgelegt, sodass sich der Kondensator über die Spule entlädt.

In der Abbildung 4 wird der entstehende Spannungsverlauf für eine ideale ungedämpfte Schwingung dargestellt.

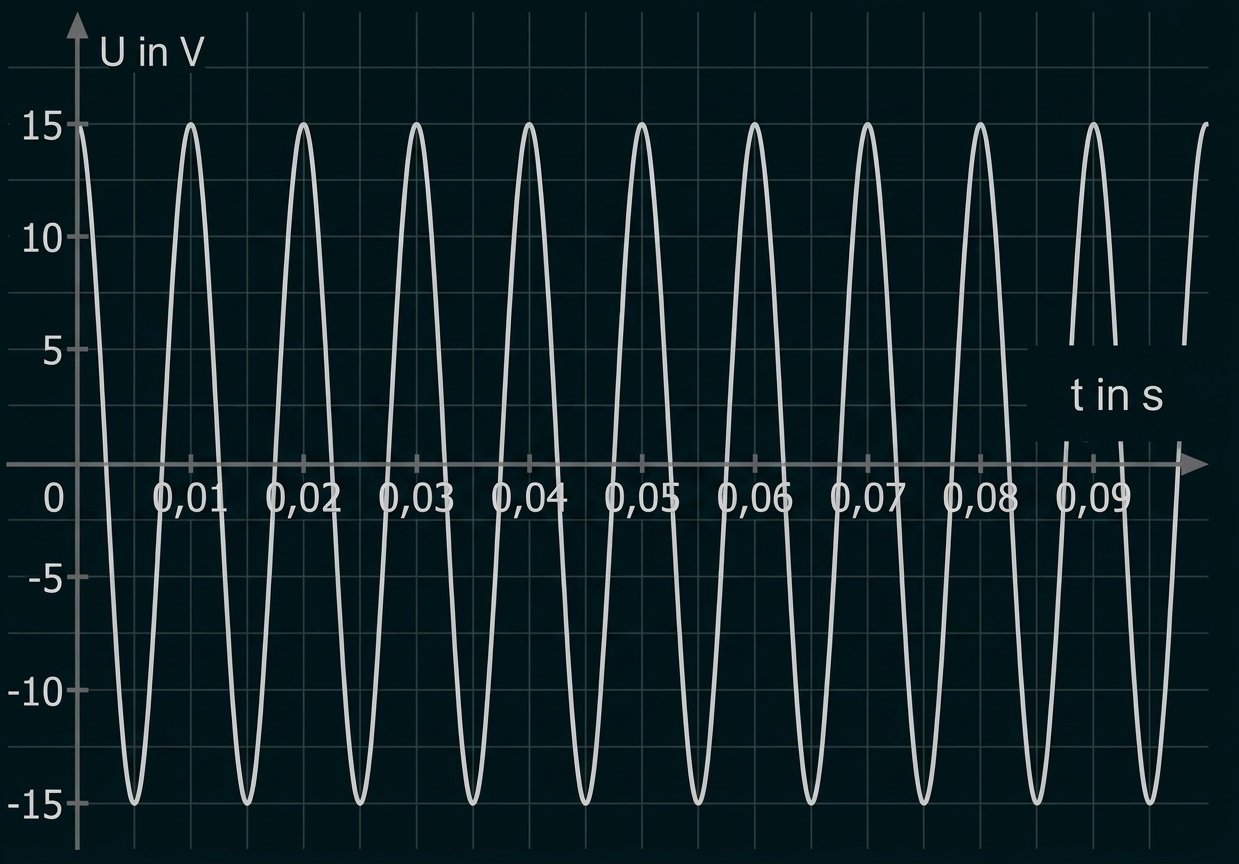

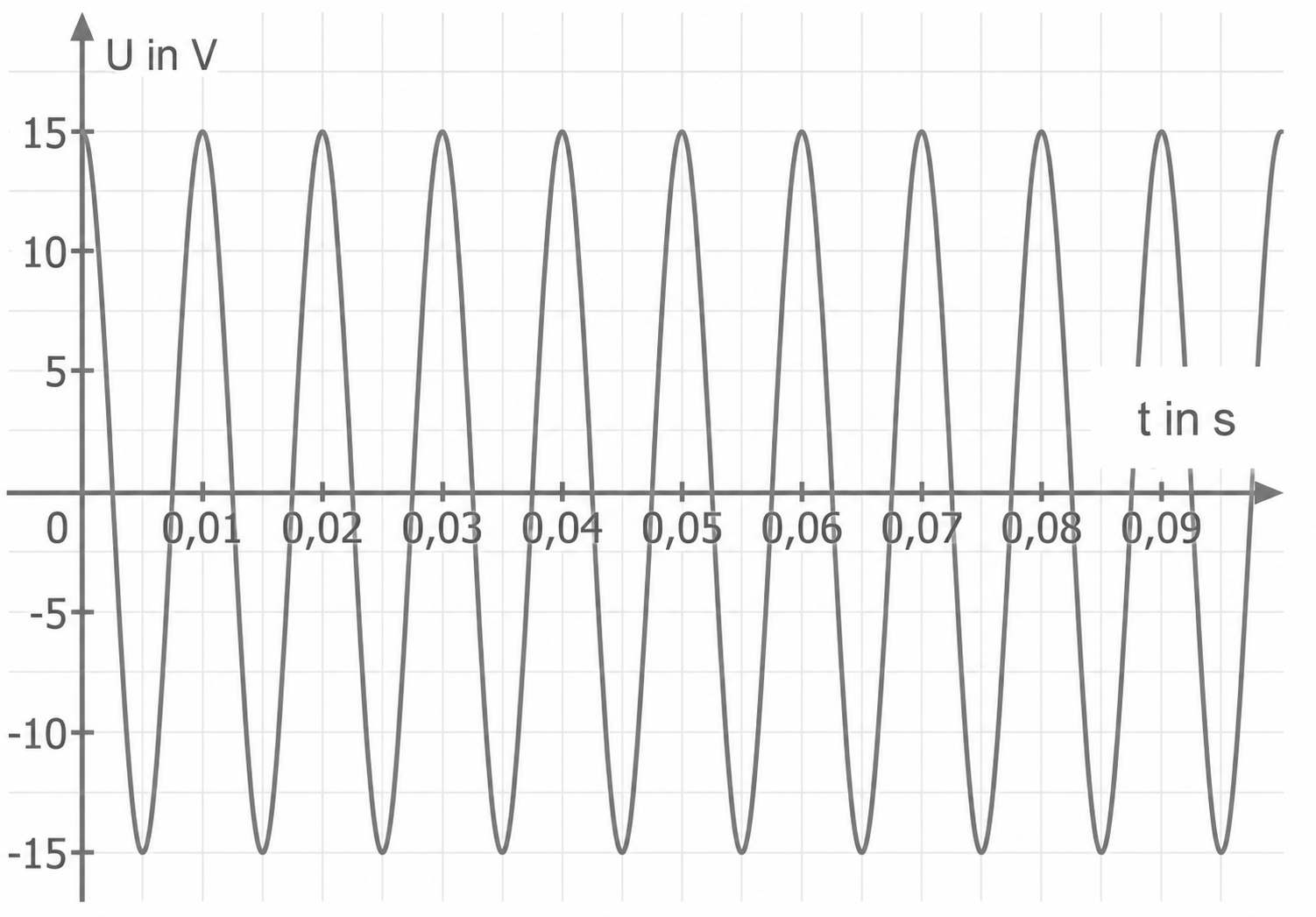

Sinusförmige Spannungszeitkurve mit Achsen U in V und t in s.Sinusförmige Spannungszeitkurve mit Achsen U in V und t in s.

Abbildung 4: Formula: U(t)\text{-}Formula: U(t)\text{-}Diagramm für eine ungedämpfte Schwingung

Erläutere die Vorgänge, die zur Entstehung einer ungedämpften Schwingung führen.

Gib die Schwingungsdauer an.

Berechne damit die Induktivität der Spule, wenn die Kapazität des Kondensators Formula: 20\;\mathrm{\mu F}Formula: 20\;\mathrm{\mu F} beträgt.

Berechne die Querschnittsfläche, die die Spule für die ermittelte Induktivität haben müsste.

10 BE
