Aufgabe 1 — Freifallturm

In einigen Freizeitparks gibt es Freifalltürme, bei denen eine Gondel aus großer Höhe nahezu frei fällt (siehe Abbildung 1). Bei einem solchen Freifallturm mit einer Fallstrecke von insgesamt Formula: 70\;\text{m}Formula: 70\;\text{m} hat die vollbesetzte Gondel eine Masse von Formula: 20\;\text{t}.Formula: 20\;\text{t}. Nach Formula: 40\;\text{m}Formula: 40\;\text{m} freiem Fall wird die Gondel bis zum Stillstand am Ende der Fallstrecke gleichmäßig abgebremst.

Die Luftreibung wird vernachlässigt.

Hoher Fallturm mit rundem Sitzring vor blauem HimmelHoher Fallturm mit rundem Sitzring vor blauem Himmel

Abb. 1: Freifallturm

1.1

Nenne die Bewegungsarten vom Start in Formula: 70\;\text{m}Formula: 70\;\text{m} Höhe bis zum Stillstand.

2 BE

1.2

Bestimme die potenzielle Energie der vollbesetzten Gondel im höchsten Punkt der Fallstrecke gegenüber dem tiefsten Punkt.

3 BE

1.3

Berechne die Dauer des freien Falls der Gondel und ihre Geschwindigkeit am Ende dieser Strecke.

3 BE

1.4

Ermittle die Bremsverzögerung, wenn die Geschwindigkeit zu Beginn des Bremsvorganges Formula: 28\;\tfrac{\mathrm{m}}{\mathrm{s}}Formula: 28\;\tfrac{\mathrm{m}}{\mathrm{s}} beträgt. Gib das Ergebnis als Vielfaches der Fallbeschleunigung an.

5 BE

1.5

Vor Beginn des Falls ruht die Gondel am höchsten Punkt der Fallstrecke. Der Fahrgast drückt mit seiner Gewichtskraft auf den Sitz. Er spürt die Gegenkraft des Sitzes auf ihn. Diese wahrgenommene Krafteinwirkung Formula: FFormula: F verändert sich im Laufe des Falls.

Entscheide begründet, welches der folgenden Diagramme dies richtig darstellt.

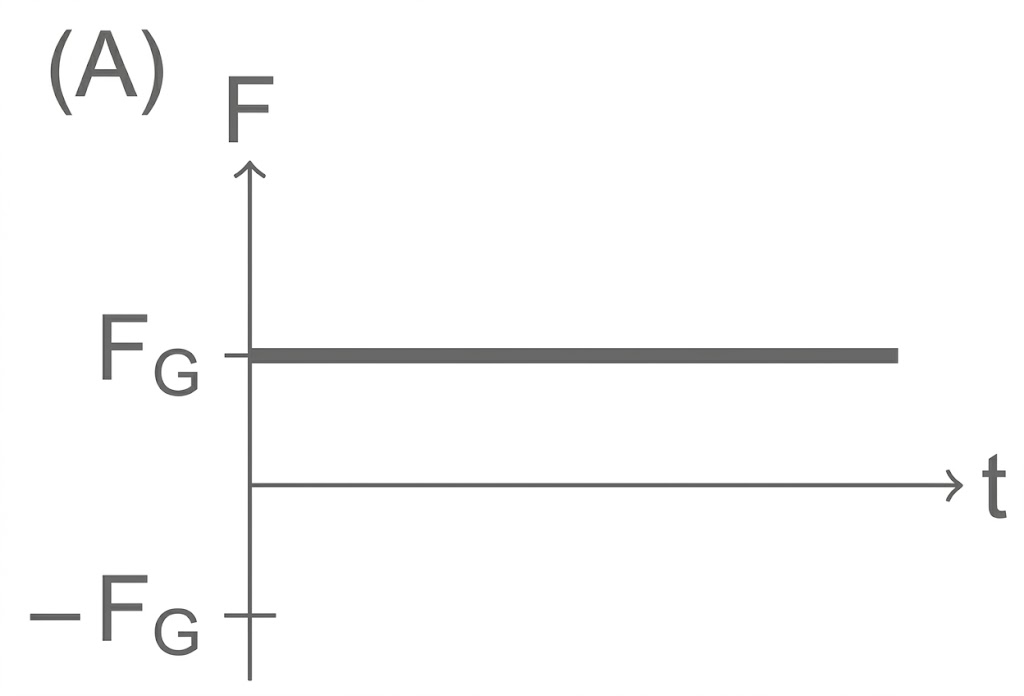

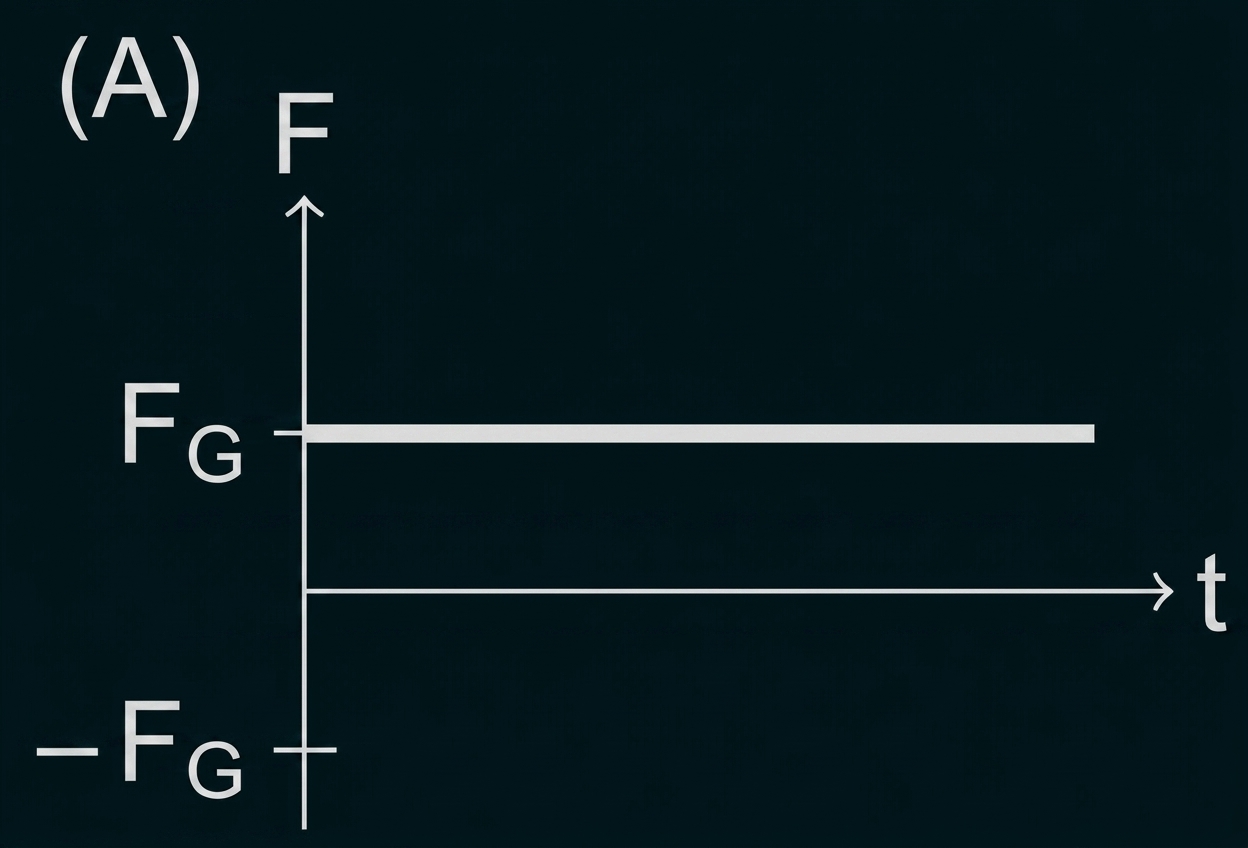

Kraft‑Zeit‑Diagramm: konstante Kraft F_G dargestellt als horizontale Linie.Kraft‑Zeit‑Diagramm: konstante Kraft F_G dargestellt als horizontale Linie.

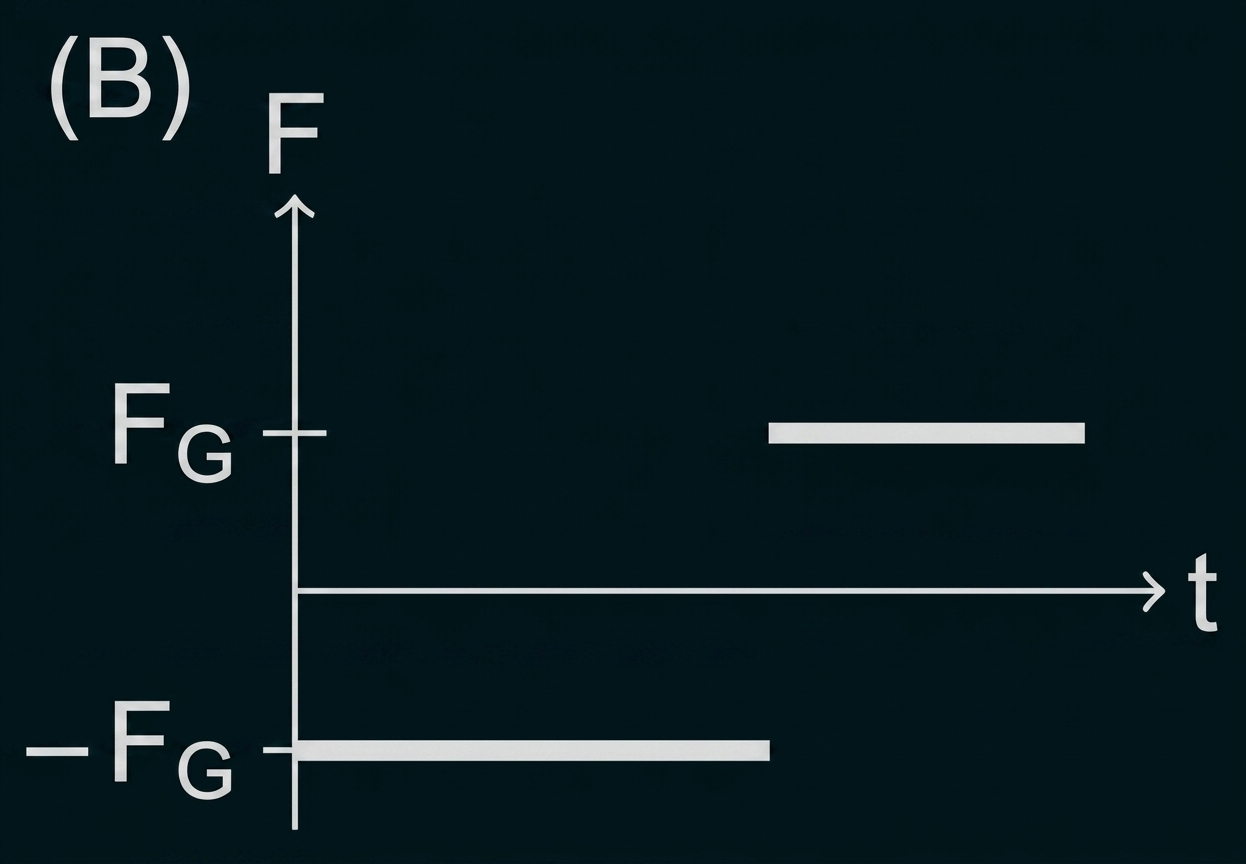

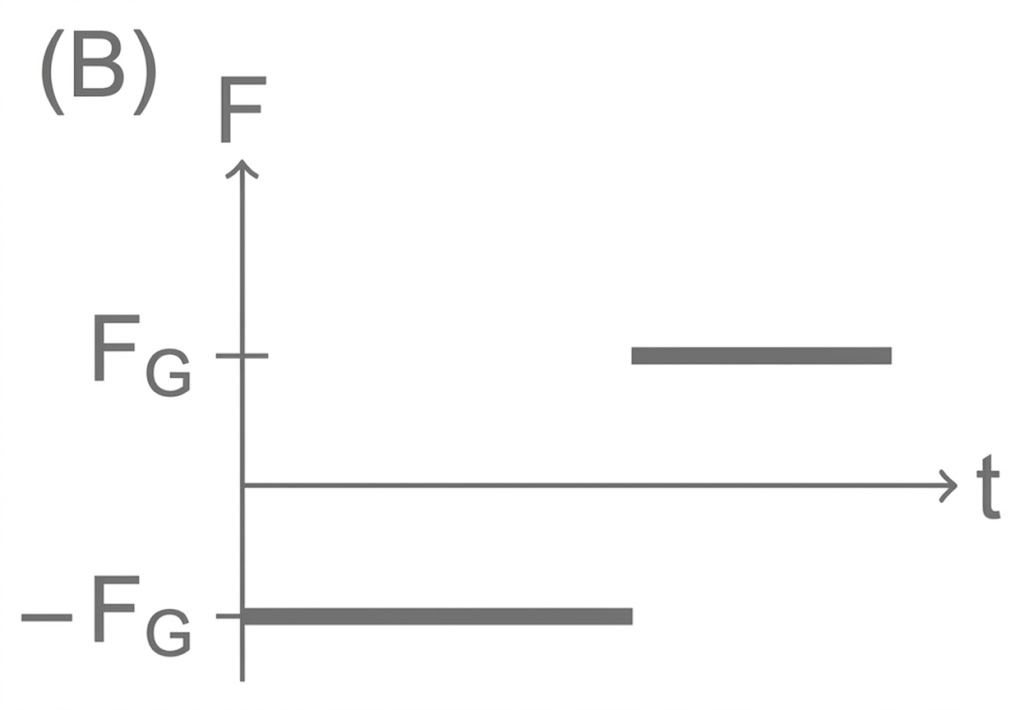

Kraft-Zeit-Diagramm: horizontale Balken bei -F_G (unten) und bei +F_G (oben), Zeitachse tKraft-Zeit-Diagramm: horizontale Balken bei -F_G (unten) und bei +F_G (oben), Zeitachse t

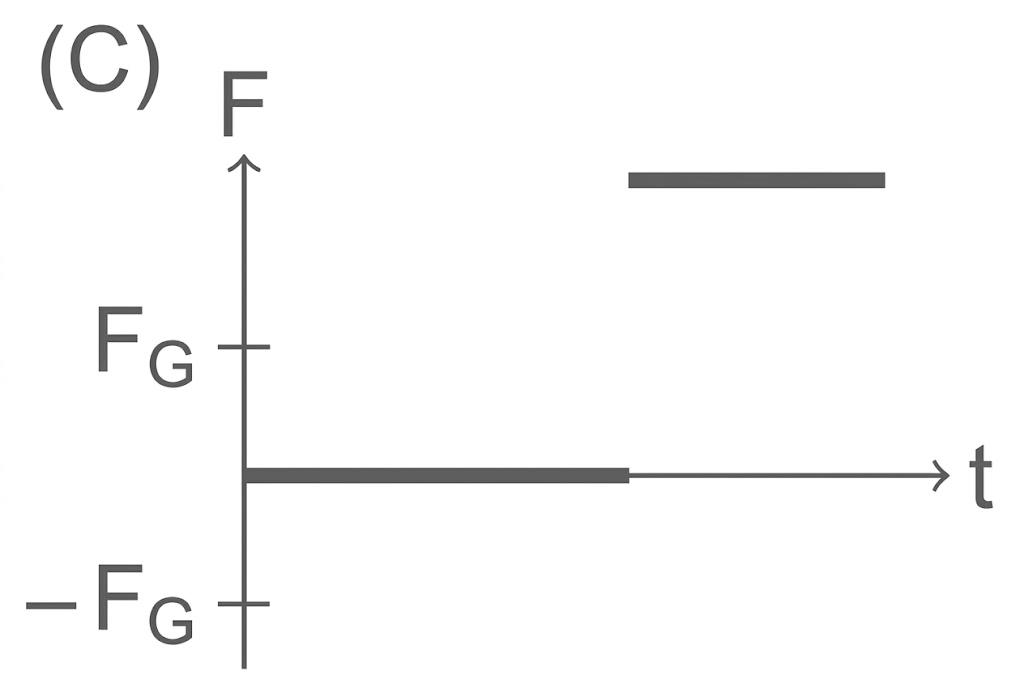

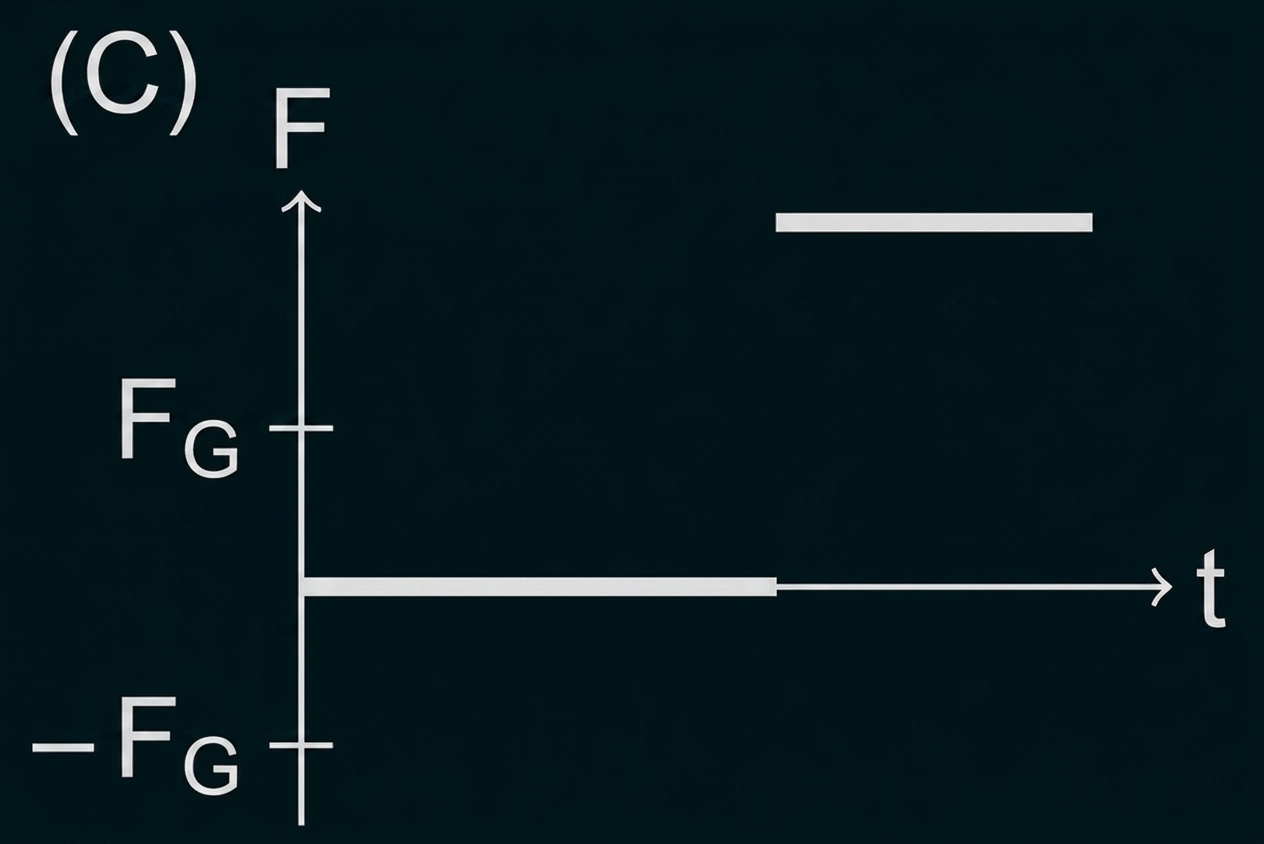

Diagramm: Kraft F gegen Zeit t, y-Achse mit F_G und -F_G, langer Balken bei F_G und ein erhöhter Balken rechts obenDiagramm: Kraft F gegen Zeit t, y-Achse mit F_G und -F_G, langer Balken bei F_G und ein erhöhter Balken rechts oben

Abb. 2: Mögliche Diagramme der wahrgenommenen Krafteinwirkung

4 BE
