Aufgabe 4 — Fassadenbeleuchtung der Allianz-Arena

Im Jahr 2015 wurde die Fassadenbeleuchtung der Allianz-Arena in München auf LED-Technologie umgestellt. Zuvor wurden herkömmliche Leuchtstofflampen genutzt.

4.1

In Material 9 finden sich Abbildungen zu den bis 2015 in der Allianz-Arena genutzten Leuchtmitteln und den danach verwendeten LEDs sowie die Spektren des Lichts dieser beiden Lampen.

4.1.1

Beschreibe die beiden Spektren in Abbildung 8 und Abbildung 10 hinsichtlich Form, Lage und Höhe der Intensitätsmaxima. Gehe hierbei auch auf die jeweiligen Farben und Wellenlängen ein.

5 BE

4.1.2

Die Maxima in Abbildung 8 sind auf die angeregte Gasfüllung zurückzuführen.

Erläutere auf atomarer Ebene, wie es zu diesen kommt.

5 BE

4.1.3

Prüfe auf Basis von Abbildung 8 in Material 9 und von Material 10, ob in der Leuchtstofflampe Quecksilberdampf zur Lichtemission beitragen könnte, indem du die Wellenlängen des Lichts berechnest, das bei zwei geeigneten Übergängen emittiert wird.

4 BE

4.2

Im Gegensatz zu den Leuchtstoffröhren können die drei LEDs, aus denen eine RGB-LED besteht, mit relativ geringer Spannung betrieben werden.

Um dies zu untersuchen, werden die LEDs parallel an eine regelbare Spannungsquelle angeschlossen. Die Spannung wird langsam von $Formula: 0\;\mathrm{V}$ $Formula: 0\;\mathrm{V}$ beginnend erhöht. Es wird beobachtet, dass das Leuchten der drei Farb-LEDs nacheinander bei verschiedenen Spannungen einsetzt.

4.2.1

Berechne die Energie eines Photons der jeweiligen LED mithilfe der Wellenlänge, bei welcher die jeweils höchste Lichtintensität auftritt (Material 9).

4 BE

Modellhaft kann davon ausgegangen werden, dass ein Elektron bei der Lichterzeugung seine Energie an die LED abgibt und dabei ein Photon emittiert.

4.2.2

Erläutere, warum und in welcher Reihenfolge die LEDs zu leuchten beginnen.

4 BE

4.2.3

Berechne eine mögliche Spannung, bei der die rote LED leuchtet (Material 9).

4 BE

4.3

Im Jahr 2015 wurde die Fassadenbeleuchtung der Allianz-Arena in München komplett neu gestaltet.

Bewerte anhand von drei Aspekten aus Material 11, ob eine Fassadenbeleuchtung wie die der Allianz-Arena sinnvoll ist.

4 BE

Weiter lernen mit SchulLV-PLUS!

monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?

Material 9: Bilder und Spektren von Leuchtstofflampen und RGB-LEDs

Leuchtstofflampe:

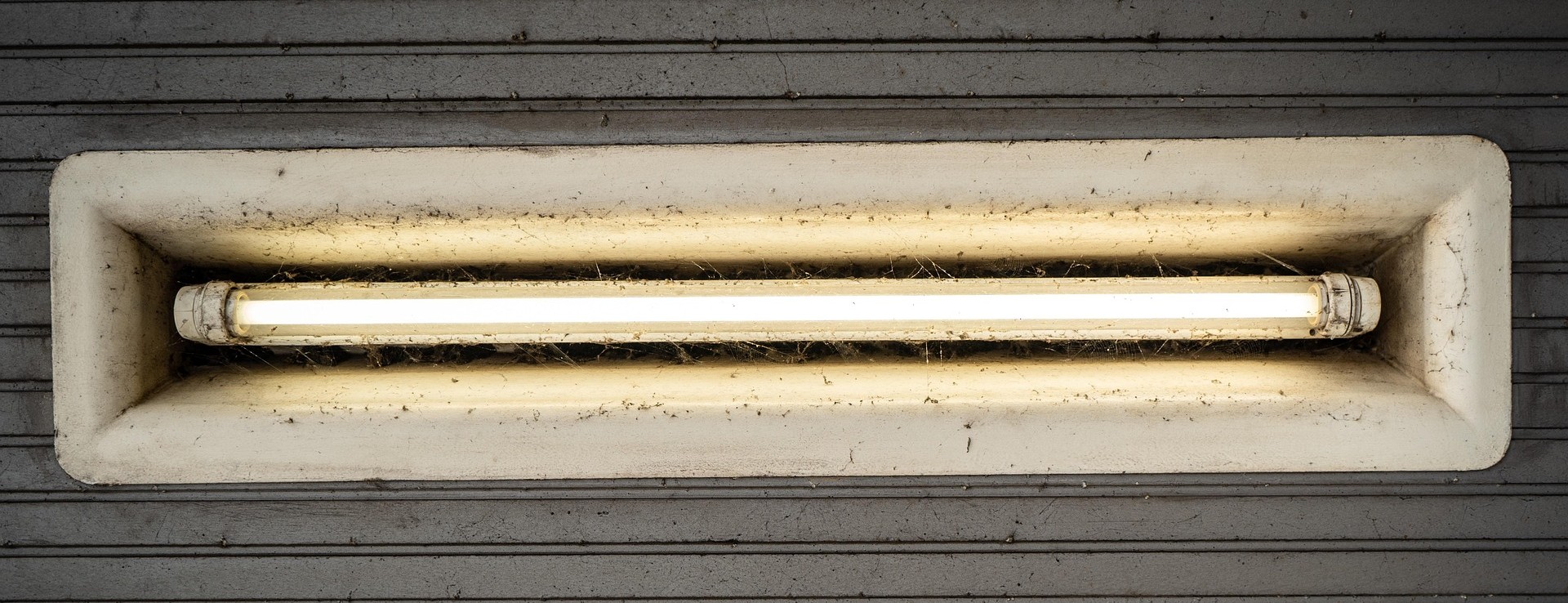

Abbildung 7: Leuchtstofflampe

Quelle: Zugriff 16.07.2026, verändert

Liniendiagramm zur relativen Intensität über der Wellenlänge im sichtbaren Spektrum.

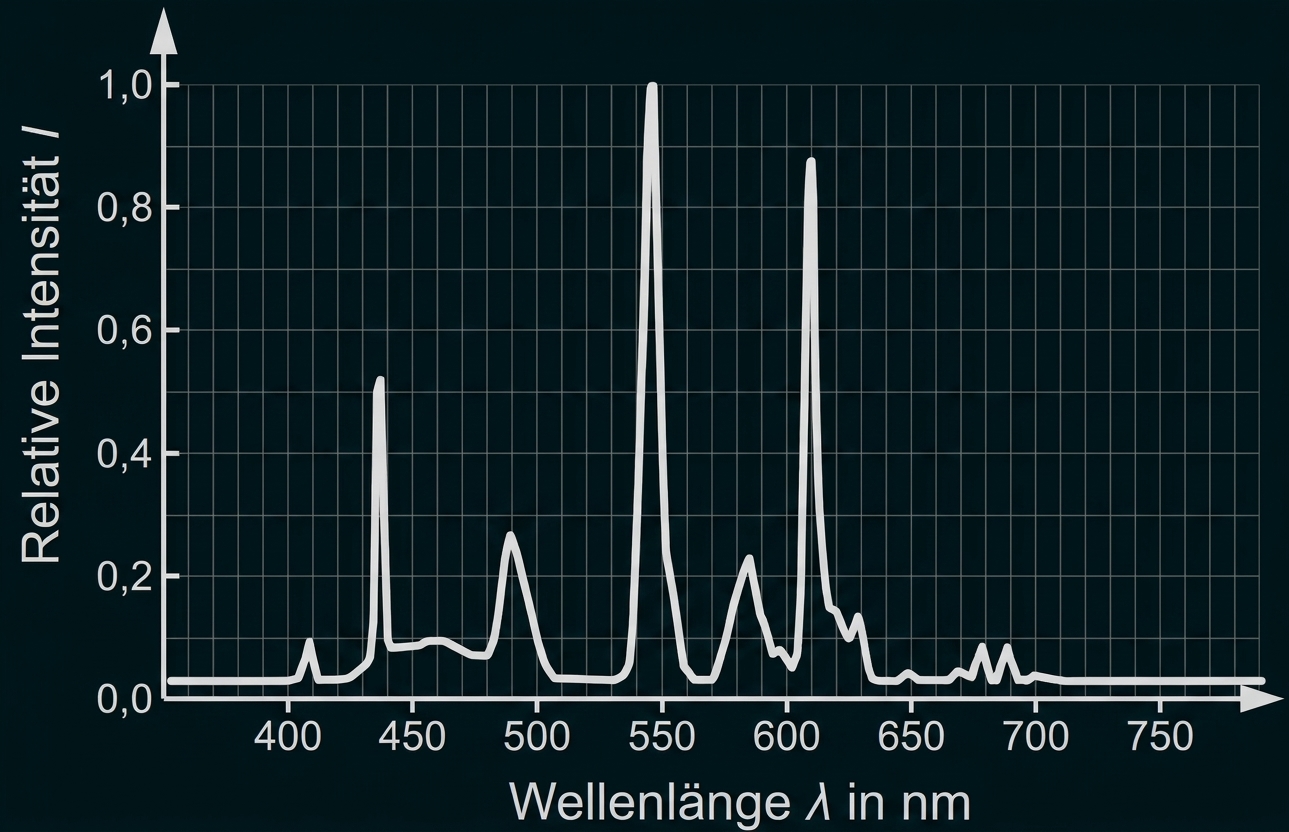

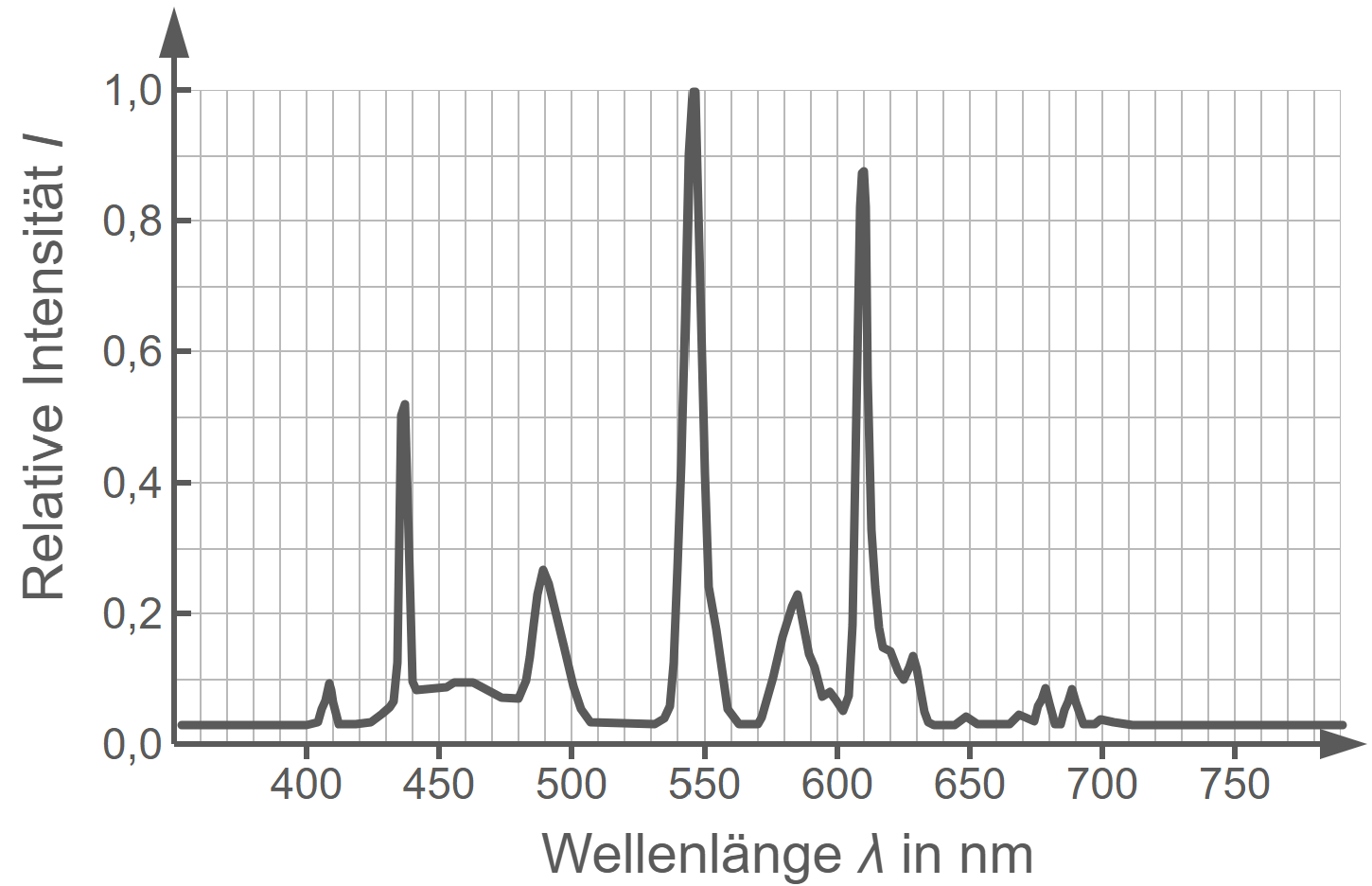

Abbildung 8: gemessenes Spektrum einer weißen Leuchtstofflampe

Hinweis: Das Licht dieser Lampe setzt sich im Wesentlichen aus zwei Bestandteilen zusammen: einerseits aus dem Licht eines leuchtenden Gases im Inneren der Lampe und andererseits aus dem Licht eines Leuchtstoffs, der sich auf den Innenwänden der Glasröhre befindet.

RGB-LED:

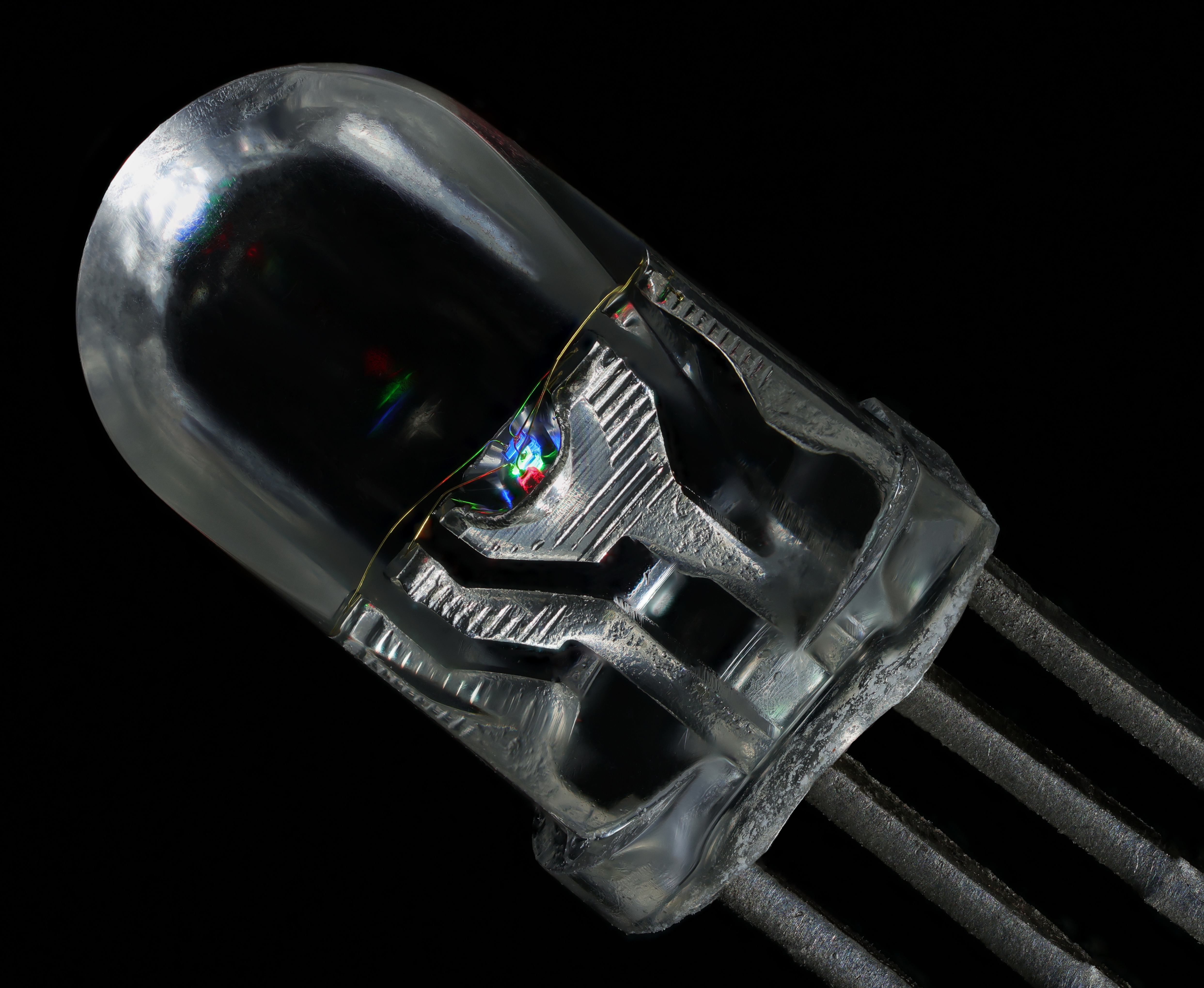

Abbildung 9: RGB-LED

Quelle: Zugriff 16.07.2026, unverändert

Spektrumdiagramm mit mehreren Peaks der relativen Intensität über der Wellenlänge in nm.

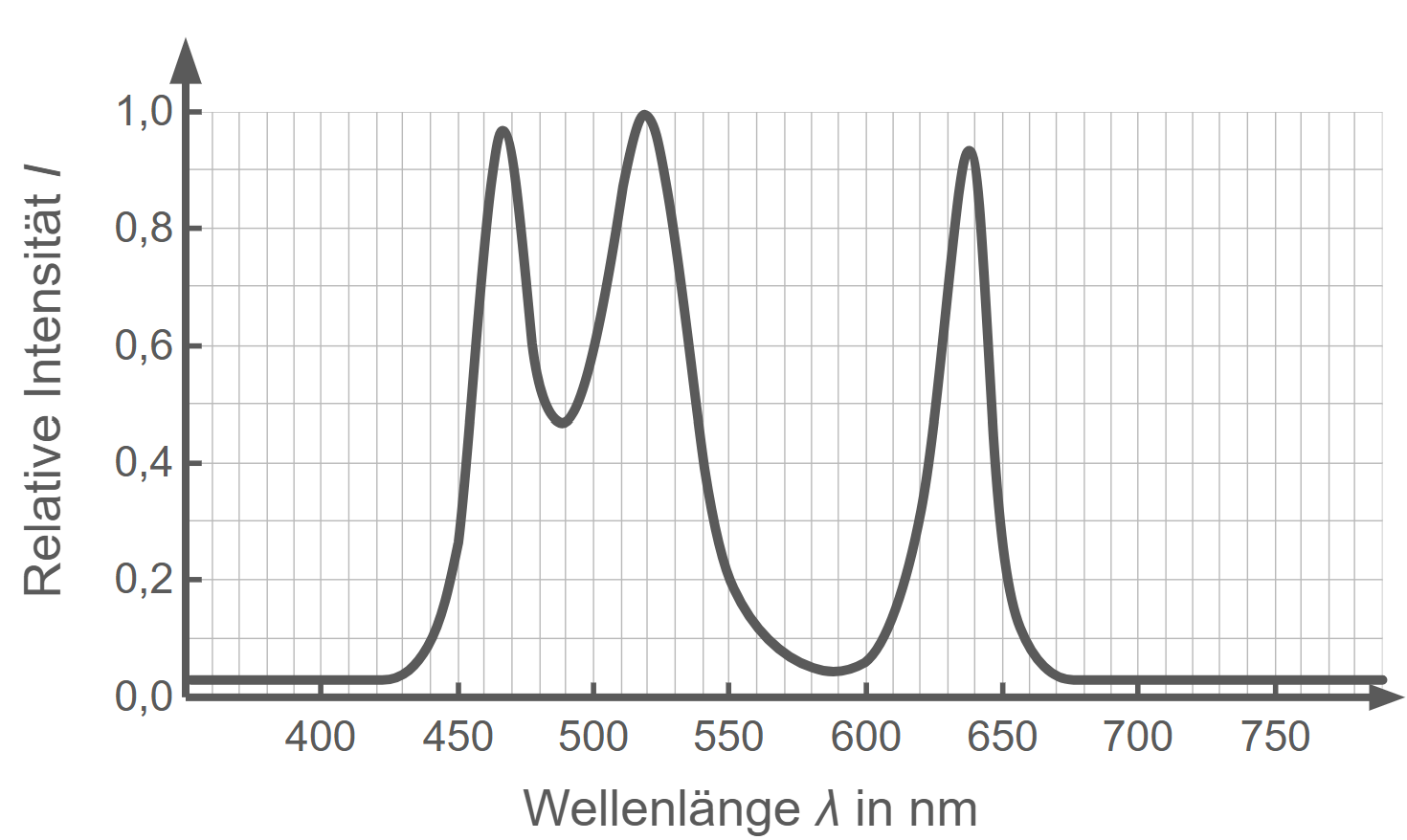

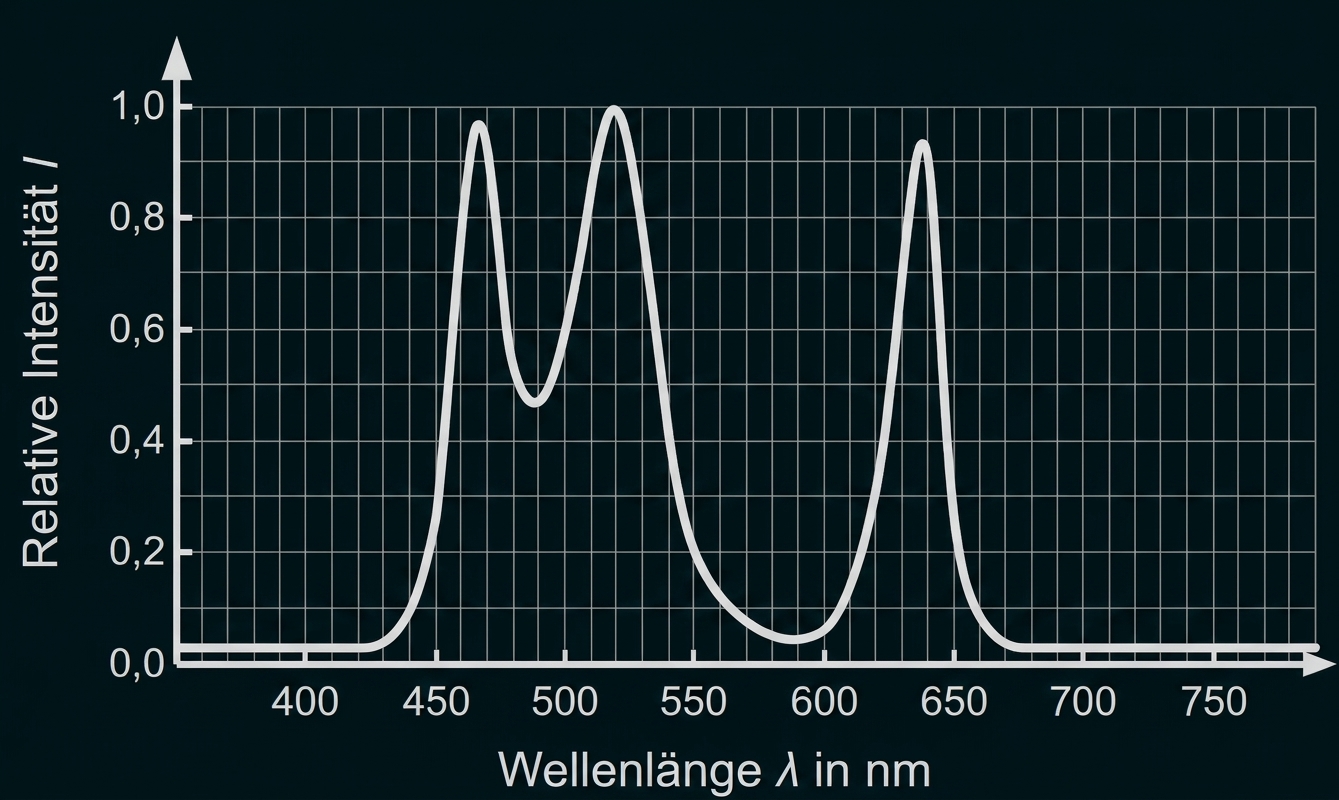

Abbildung 10: gemessenes Spektrum einer RGB-LED

Hinweis: Eine RGB-LED besteht aus einer roten, einer grünen und einer blauen LED, welche separat angesteuert werden können. Entsprechend setzt sich das Spektrum aus den Spektren der drei einzelnen LEDs zusammen.

Material 10: Vereinfachtes Energieniveauschema von Quecksilber

Energieniveaudiagramm mit markiertem Übergang zwischen Energieniveaus.

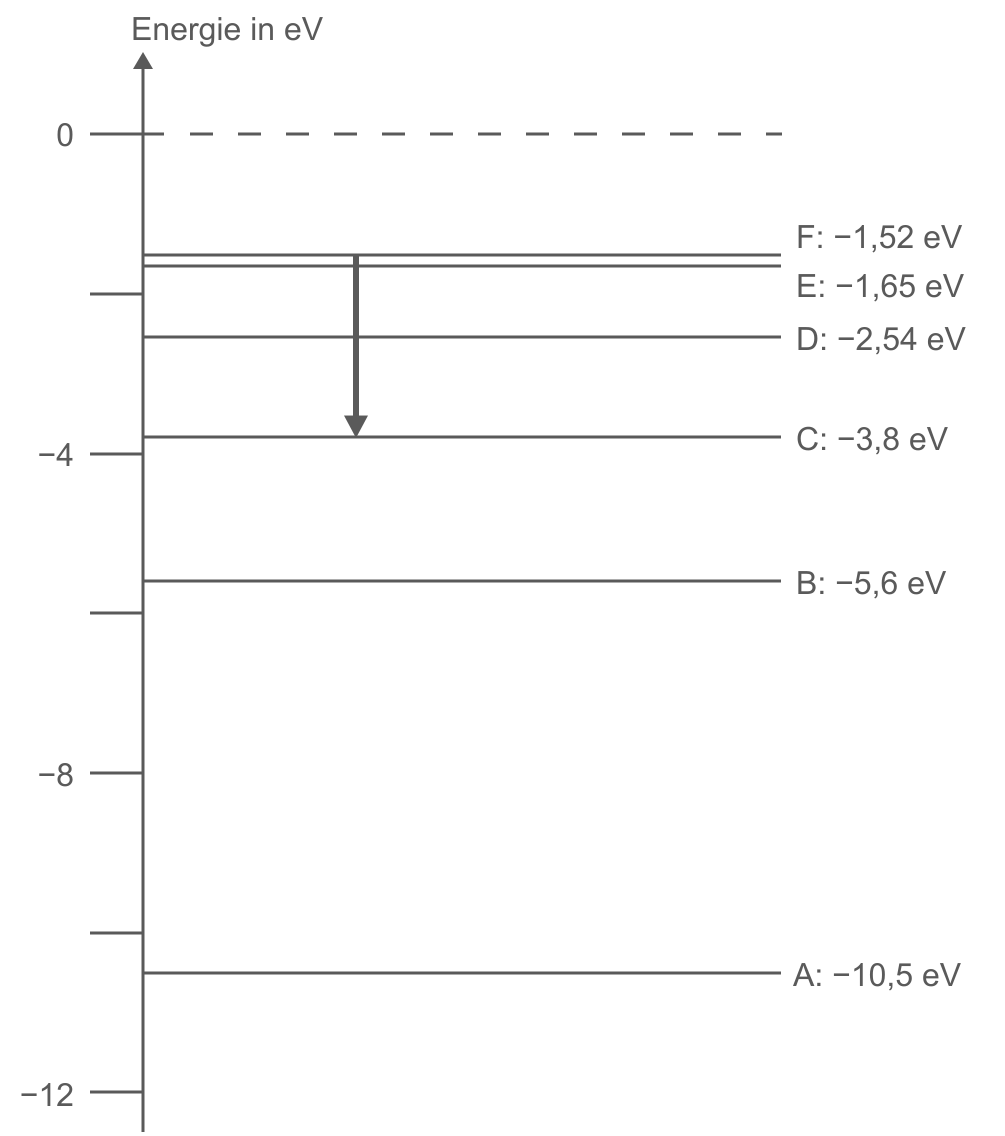

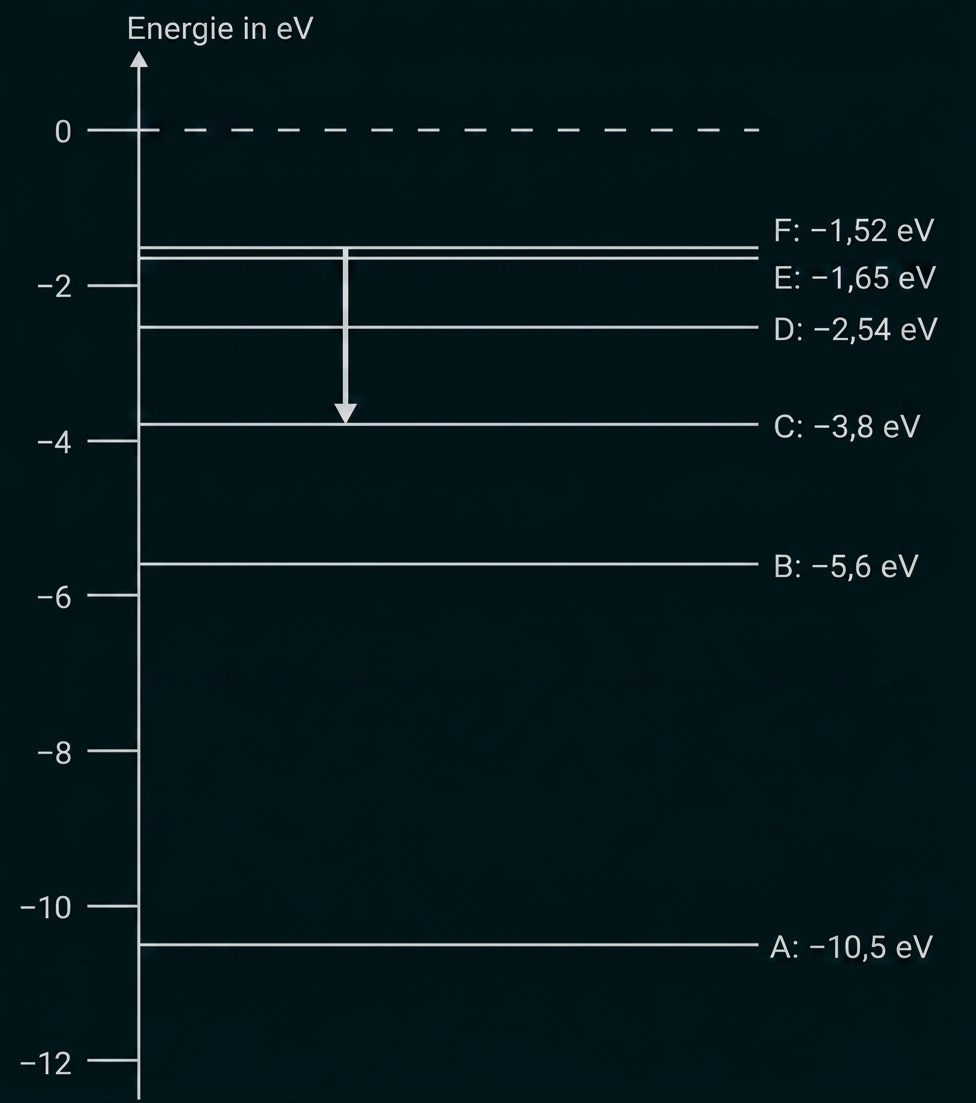

Abbildung 11: Energieniveauschema Quecksilber (vereinfacht)
