3 Analytische Geometrie – Wahlaufgabe

Ein Kran auf einer Baustelle kann zu einem bestimmten Zeitpunkt vereinfacht mit dem in den Abbildungen gezeigten Modell beschrieben werden. Dabei wird der Kranturm durch einen Quader mit der quadratischen Grundfläche Formula: ABCDFormula: ABCD dargestellt, seine Mittelachse durch die Formula: z\text{-}Formula: z\text{-}Achse. Der Ausleger des Krans wird durch ein Prisma Formula: RSTUVWFormula: RSTUVW beschrieben und der Gegenausleger durch eine Pyramide. Die Formula: xy\text{-}Formula: xy\text{-}Ebene stellt den Erdboden dar.

Die Koordinaten sind:

Formula: A(−1 \mid −1 \mid 0),Formula: A(−1 \mid −1 \mid 0), Formula: B(1 \mid −1 \mid 0),Formula: B(1 \mid −1 \mid 0), Formula: C(1 \mid 1 \mid 0),Formula: C(1 \mid 1 \mid 0), Formula: D(−1 \mid 1 \mid0),Formula: D(−1 \mid 1 \mid0),

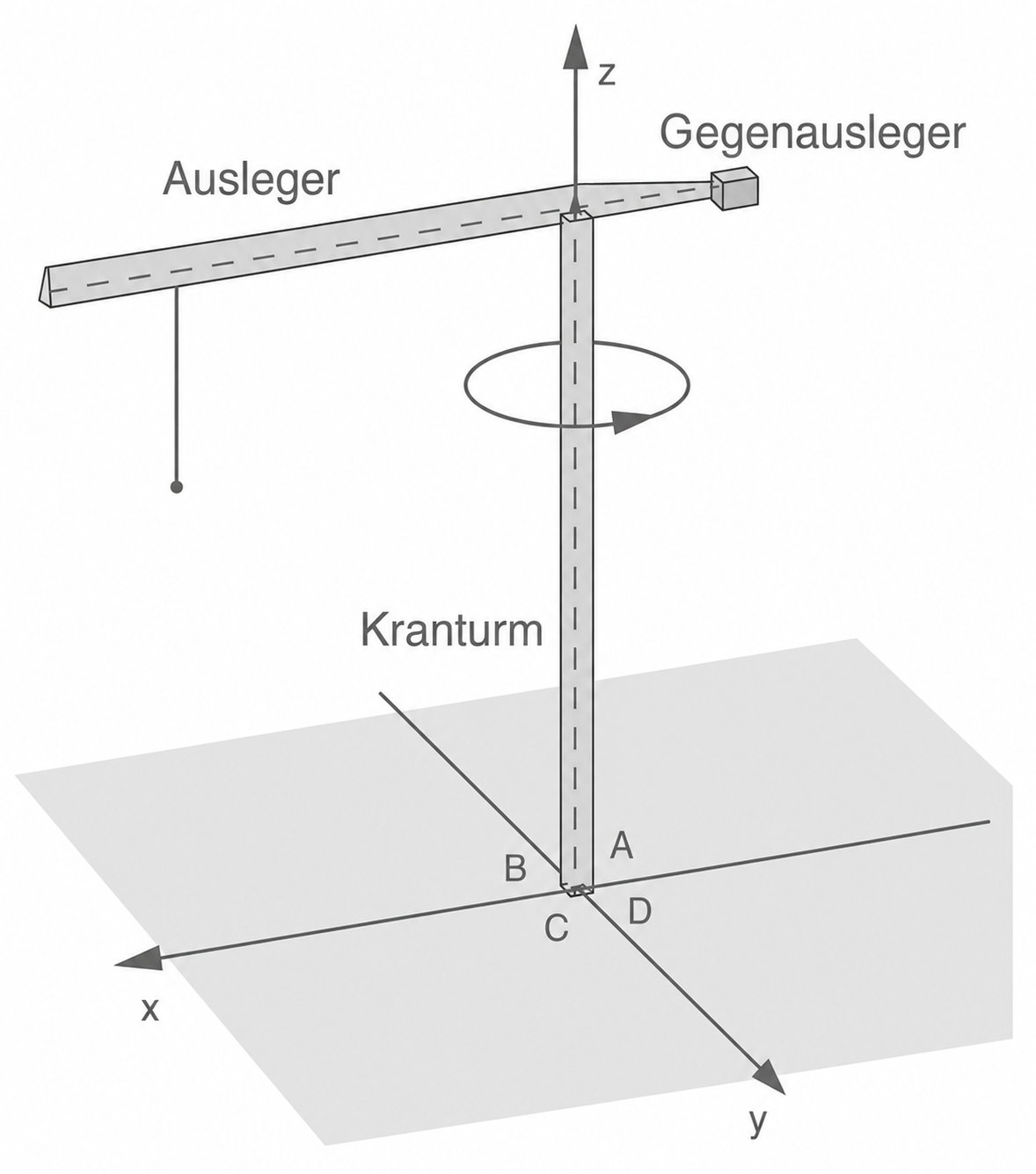

Skizze eines Turmdrehkrans mit Ausleger, Gegenausleger, Kranturm, Haken und x‑y‑z AchsenSkizze eines Turmdrehkrans mit Ausleger, Gegenausleger, Kranturm, Haken und x‑y‑z Achsen

Formula: R(46 \mid −1 \mid 50),Formula: R(46 \mid −1 \mid 50), Formula: S(46 \mid 1 \mid 50),Formula: S(46 \mid 1 \mid 50), Formula: T(46 \mid 0 \mid 52{,}5),Formula: T(46 \mid 0 \mid 52{,}5), Formula: U(0 \mid −1 \mid 50),Formula: U(0 \mid −1 \mid 50), Formula: V(0 \mid 1 \mid 50),Formula: V(0 \mid 1 \mid 50), Formula: W(0 \mid 0 \mid 52{,}5).Formula: W(0 \mid 0 \mid 52{,}5).

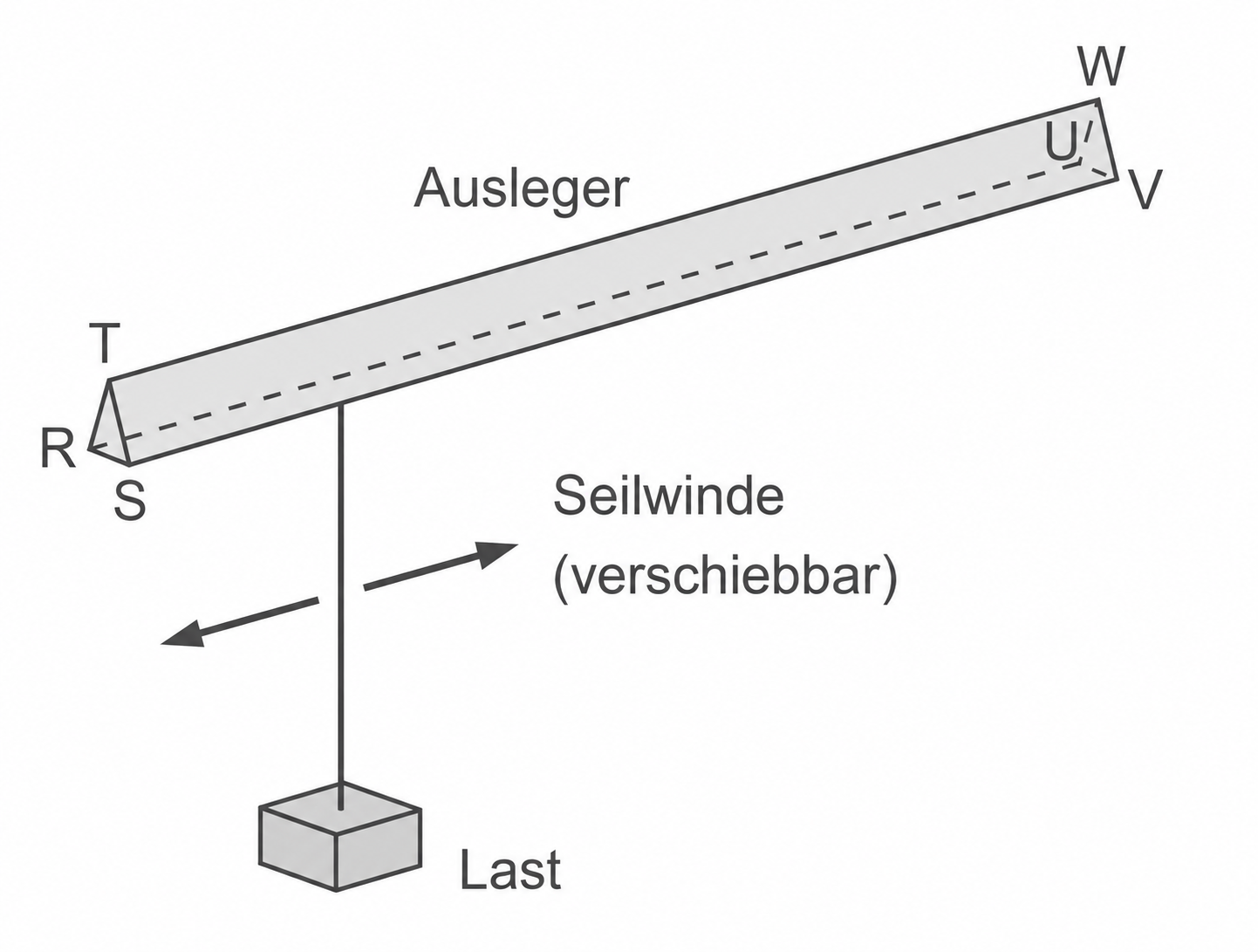

Kran-Ausleger mit verschiebbarer Seilwinde und hängender LastKran-Ausleger mit verschiebbarer Seilwinde und hängender Last

Dabei entspricht eine Längeneinheit im Modell einem Meter in der Realität.

3.1

Gib die Länge des Auslegers in Meter an.

Im Modell beschreibt die Fläche Formula: RSTFormula: RST die Querschnittsfläche des Auslegers.

Berechne die Größe dieser Fläche in der Realität.

4 BE

Der Ausleger des Krans lässt sich parallel zum Erdboden um die Mittelachse des Kranturms drehen. Mit einer Seilwinde, die an der Unterseite des Auslegers entlangfahren kann, lassen sich Lasten in Richtung dieses Auslegers verschieben sowie anheben oder absenken.

Im Modell befindet sich im Punkt Formula: (21 \mid 28 \mid 0)Formula: (21 \mid 28 \mid 0) eine anzuhebende Last Formula: L.Formula: L.

3.2

Weise rechnerisch nach, dass der Abstand der Last Formula: LFormula: L zur Mittelachse des Kranturms kleiner als Formula: 46 \; \text{m}Formula: 46 \; \text{m} ist.

2 BE

3.3

Der Ausleger wird um einen Winkel Formula: \alphaFormula: \alpha gedreht. Im Modell liegt der Ausleger nun nicht mehr parallel zur Formula: x\text{-}Formula: x\text{-}Achse, sondern zeigt in Richtung des Vektors Formula: \begin{pmatrix} 0{,}6\\ 0{,}8\\ 0 \end{pmatrix}.Formula: \begin{pmatrix} 0{,}6\\ 0{,}8\\ 0 \end{pmatrix}.

3.3.1

Berechne die Größe des Drehwinkels Formula: \alpha.Formula: \alpha.

3 BE

3.3.2

Mit dem folgenden Ansatz kann geprüft werden, ob die neue Ausrichtung des Auslegers passend ist, um die Last Formula: LFormula: L anzuheben:

Formula: \begin{pmatrix}21\\28\\0\end{pmatrix}=\begin{pmatrix}0\\0\\0\end{pmatrix}+r\cdot\begin{pmatrix}0{,}6\\0{,}8\\0\end{pmatrix}Formula: \begin{pmatrix}21\\28\\0\end{pmatrix}=\begin{pmatrix}0\\0\\0\end{pmatrix}+r\cdot\begin{pmatrix}0{,}6\\0{,}8\\0\end{pmatrix}

Beschreibe die geometrische Überlegung, die zu diesem Ansatz führt.

Ermittle mithilfe des Ansatzes, ob die Ausrichtung des Auslegers passend ist.

3 BE

3.4

Anschließend wird eine andere Last Formula: QFormula: Q durch den Kran bewegt. Die zeitlich veränderliche Position dieser Last wird durch die Koordinaten Formula: (10 − 15t \mid  −20 + 30t \mid 12,5t)Formula: (10 − 15t \mid  −20 + 30t \mid 12,5t) beschrieben, wobei Formula: tFormula: t die dafür benötigte Zeit in Minuten mit Formula: 0 \leq t \leq 0{,}5Formula: 0 \leq t \leq 0{,}5 angibt.

Beschreibe anhand der Koordinaten die Bewegung der Last Formula: QFormula: Q in diesem Zeitraum.

3 BE
