Aufgabe 1A

Aufgaben
Download als Dokument:PDFWord
Eine Isolierkanne besteht aus einer Kunststoffhülle sowie einem Glaseinsatz und soll modellmäßig beschrieben werden.
Die Kanne wird entsprechend der Abbildung 1 der Anlage im Koordinatensystem liegend betrachtet.
Außen wird der obere Rand der Hülle für $-11 \leq x \leq 11$ beschrieben durch eine Funktion $f$ mit $f(x)=\frac{1}{512} \cdot x^3 - \frac{3}{8} \cdot x + 6$; $x$ und $f(x)$ in Zentimetern.
Aufgabe 1A
Aufgabe 1A
a)  Die parallel zur $y$-Achse gemessene Wandstärke der Hülle beträgt $2\,\text{mm}$.
Begründe, dass innen der obere Rand der Hülle für $-11 \leq x \leq 11$ durch eine Funktion $g$ mit $g(x)=\frac{1}{512} \cdot x^3 - \frac{3}{8} \cdot x + 5,8$ beschrieben wird; $x$ und $g(x)$ in Zentimetern.
Bestimme den Innendurchmesser der Hülle am Boden und den maximalen Innendurchmesser der Hülle.
Die Hülle erhält einen zylinderförmigen Einsatz aus Glas wie in der Abbildung 1 dargestellt. Seine Wandstärke beträgt $3\,\text{mm}$. Der Einsatz reicht vom Boden bis $1\,\text{cm}$ unterhalb der Öffnung.
Berechne das maximale Füllvolumen des Einsatzes in Litern.
Berechne die Höhe, bis zu der der Einsatz gefüllt werden muss, damit er $0,75\,\text{Liter}$ Flüssigkeit enthält.
(16P)
b)  An der Hülle wird ein Griff angebracht. Der Rand des Griffs wird für $-8 \leq x \leq 8$ beschrieben durch eine Funktion $h$ mit $h(x)=-\frac{3}{64} \cdot x^2 - \frac{1}{4} \cdot x + 9$; $x$ und $h(x)$ in Zentimetern.
Zeige, dass der Übergang zwischen der Modellierung von Griff und Hülle an der Stelle $x=-8$ zwar sprungfrei aber nicht knickfrei ist.
Der obere Rand der Hülle hat im Punkt $B\,(8 \mid 4)$ eine waagerechte Tangente.
Bestimme die Größe des Winkels $\alpha$, unter dem der Griff am Punkt $B$ auf den oberen Rang der Hülle trifft.
Zeige:
  • Der parallel zur $y$-Achse gemessene Abstand zwischen Griff und oberem Rand der Hülle ist stets kleiner als $3,5\,\text{cm}$.
  • Der Flächeninhalt des Querschnitts zwischen Griff und Hülle beträgt mindestens $30\,\text{cm}^2$ .
(14P)
c)  Unabhängig vom Sachzusammenhang wird eine ganzrationale Funktion $p$ dritten Grades betrachtet.
In der Abbildung 2 der Anlage ist der Graph der zugehörigen Ableitungsfunktion $p'$ dargestellt.
Begründe mithilfe der Abbildung 2, dass die Funktion $p$ zwar eine Wendestelle, aber keine Extrema besitzt.
(4P)

Material

Anlage
Grafische Darstellung zu den Teilaufgaben a), b) und c)
Aufgabe 1A
Aufgabe 1A
Abbildung 1: Querschnitt der Kanne
Graph zu Teilaufgabe d)
Aufgabe 1A
Aufgabe 1A
Abbildung 2: Graph der Ableitungsfunktion $p'$
Weiter lernen mit SchulLV-PLUS!
Jetzt freischalten
Infos zu SchulLV PLUS
Ich habe bereits einen Zugang
Zugangscode einlösen
Login
Tipps
Download als Dokument:PDF
a) $\blacktriangleright$ Funktion $\boldsymbol{g}$ begründen
Der äußere obere Rand der Isolierkanne wird durch die Funktion $f=\dfrac{1}{512}x^3-\dfrac{3}{8}x+6$ beschrieben. Dabei werden die Werte $f(x)$ in Zentimeter angegeben.
Die Kanne hat eine Wandstärke von $2\,\text{mm}$. Dies entspricht $0,2\,\text{m}$. Die Wandstärke wurde parallel zur $y$-Achse gemessen. Verschiebst du die Funktion $f$ um $0,2$ in negative $y$-Richtung, so erhältst du die Funktion $g$.
$\blacktriangleright$ Innendurchmesser $\boldsymbol{d_{Boden}}$ am Boden bestimmen
Der Boden der Kanne wird durch $x=-11$ beschrieben. Die Funktion $g$ beschreibt an jedem Punkt den Innenradius $r$ der Kanne. Der Durchmesser $d$ entspricht:
d=2r
Um nun den Innendurchmesser $d_{Boden}$ zu berechnen setzt du den Wert $x=-11$ in die Funktion $g$ ein und multiplizierst mit $2$.
Es gilt:
$\begin{array}[t]{rll} d_{Boden}&=&2\cdot g(-11) \end{array}$
Dies kannst du mit dem CAS berechnen.
$\blacktriangleright$ Maximalen Innendurchmesser $\boldsymbol{d_{max}}$ bestimmen
Um den maximalen Innendurchmesser zu berechnen, benötigst du den Hochpunkt des Graphen von $g$. Der $y$-Wert des Hochpunktes entspricht dem maximalen Radius der Kanne. Mit der Beziehung $d=2r$ kannst du dann den maximalen Durchmesser berechnen.
Für ein Maximum der Funktion $g$ müssen folgende Bedingungen gelten:
  • Notwendige Bedingung: $g'(x_E)=0$
  • Hinreichende Bedingung: $g''(x_E)<0$
Du kannst so vorgehen:
  1. Bilde die erste und zweite Ableitung
  2. Prüfe die notwendige Bedingung
  3. Prüfe die hinreichende Bedingung
  4. Berechne den maximalen Durchmesser
$\blacktriangleright$ Maximales Füllvolumen $\boldsymbol{V}$ berechnen
Du sollst nun das maximale Füllvolumen berechnen, das in den zylinderförmigen Einsatz gefüllt werden kann. Das Volumen eines Zylinders berechnest du wie folgt:
$V=\pi\cdot r^2\cdot h$
Um das maximale Füllvolumen zu berechnen brauchst du daher den Radius und die Höhe des Zylinders.
Die Höhe $h$ des Zylinders entspricht der Höhe $h_{Kanne}$ der Kanne abzüglich einem Zenitmeter, da der Einsatz $1\,\text{cm}$ unterhalb der Öffnung endet. Außerdem musst du von der Höhe $h_{Kanne}$ noch die Wandstärke von $3\,\text{mm}$ subtrahieren. Die Kanne wird in dem Bereich $-11\leq x\leq11$ beschrieben. Die Kanne ist demnach $22\,\text{cm}$ hoch.
Der Einsatz berührt die Kanne an dem tiefstem Punkt der Funktion $g$. Berechne daher den Tiefpunkt der Funktion $g$. Beachte auch hier die Wandstärke.
Für ein Minimum von $g$ gelten folgende Bedingung:
  • Notwendige Bedingung: $g'(x_E)=0$
  • Hinreichende Bedingung: $g''(x_E)>0$
Aus der vorherigen Teilaufgabe weißt du, dass die Funktion $g$ an der Stelle $x_2=8$ ein Minimum hat.
Du kannst nun so vorgehen:
  1. Berechne die Höhe $h$ des Einsatzes
  2. Berechne die vollständigen Koordinaten des Tiefpunktes $T$
  3. Berechne das Volumen $V$
Du sollst das Füllvolumen in Liter angeben. Beachte daher: $1\,\text{L}=1000\,\text{cm}^3$
$\blacktriangleright$ Höhe $\boldsymbol{h}$ berechnen
Der Einsatz soll nun nur mit $0,75$ Litern befüllt werden. Um die Höhe $h$ zu berechnen, bis zu der der Einsatz befüllt ist, löst du die Formel zur Berechnung des Volumens nach der Höhe auf. Anschießend kannst du die Werte für den Radius $r=3,5\,\text{cm}$ und $V=750\,\text{cm}^3$ in die Formel einsetzen.

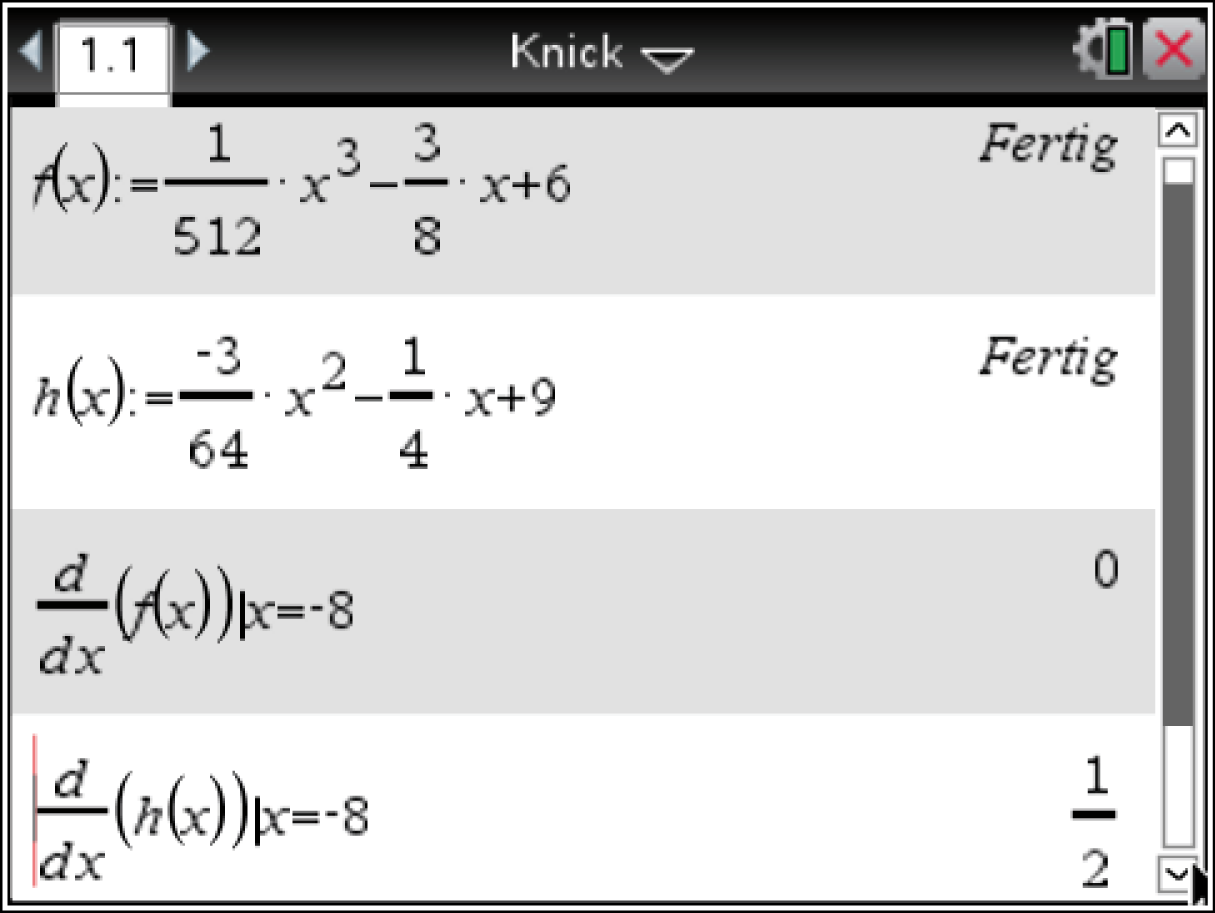

b) $\blacktriangleright$ Übergang begründen
Es wird ein Griff an die Kanne angebracht, der durch die Funktion $h(x)=-\dfrac{3}{64}x^2-\dfrac{1}{4}x+9$ in dem Bereich $-8\leq x\leq8$ beschrieben wird.
Damit der Übergang zwischen Kanne und Griff sprungfrei verläuft, müssen die Funktionen $f$ und $h$ an der Stelle $x=-8$ den gleichen Funktionswert haben. Ist der Übergang nicht knickfrei, so dürfen die Funktionen an der Stelle $x=-8$ nicht die selbe Steigung haben. Die Werte der ersten Ableitungen müssen sich daher an den zu untersuchenden Stellen unterscheiden.
Dies kannst du mit deinem CAS überprüfen.

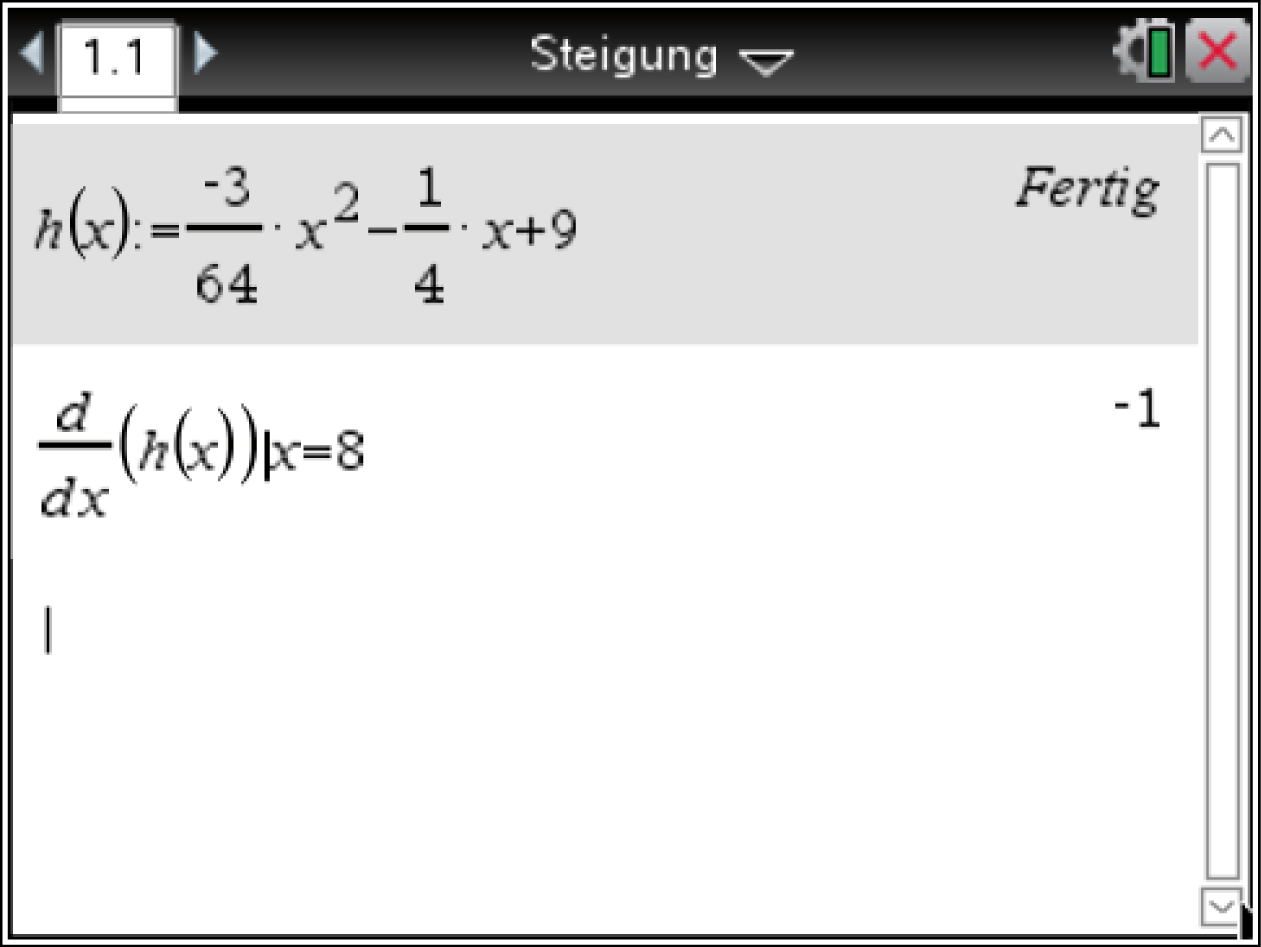

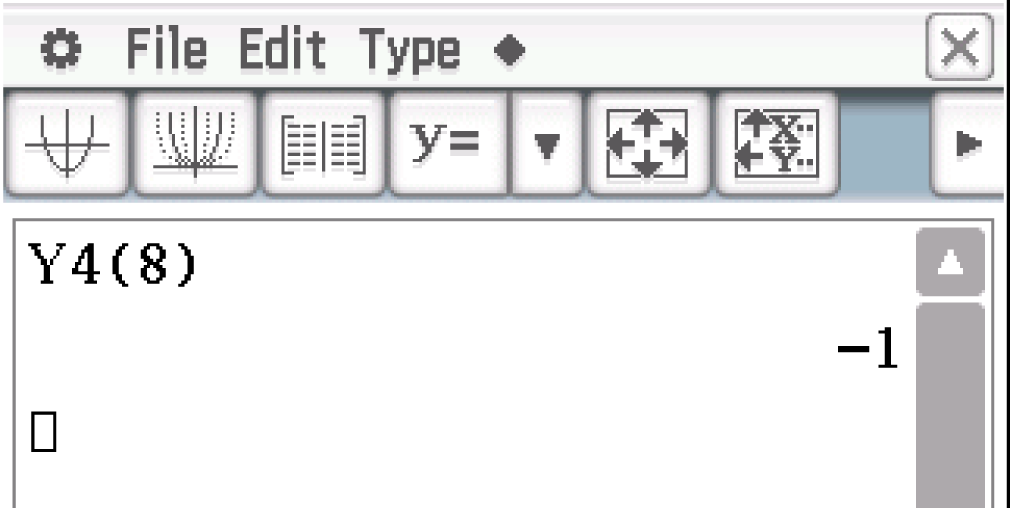

$\blacktriangleright$ Winkel $\boldsymbol{\alpha}$ bestimmen
Um den Winkel $\alpha$ zu bestimmen, unter welchem der Griff am Punkt $B(8\mid4)$ auf den oberen Rand der Hülle trifft, berechnest du den Steigungswinkel der Funktion $h$ an der Stelle $8$.
Der Steigungswinkel wird wie folgt berechnet:
$\tan\alpha=m$
Dabei ist $m$ die Steigung in dem zu untersuchenden Punkt. In unserem Fall also $h'(8)$. Berechne diesen Wert mit Hilfe des CAS und setze ihn anschließend in die Formel ein.

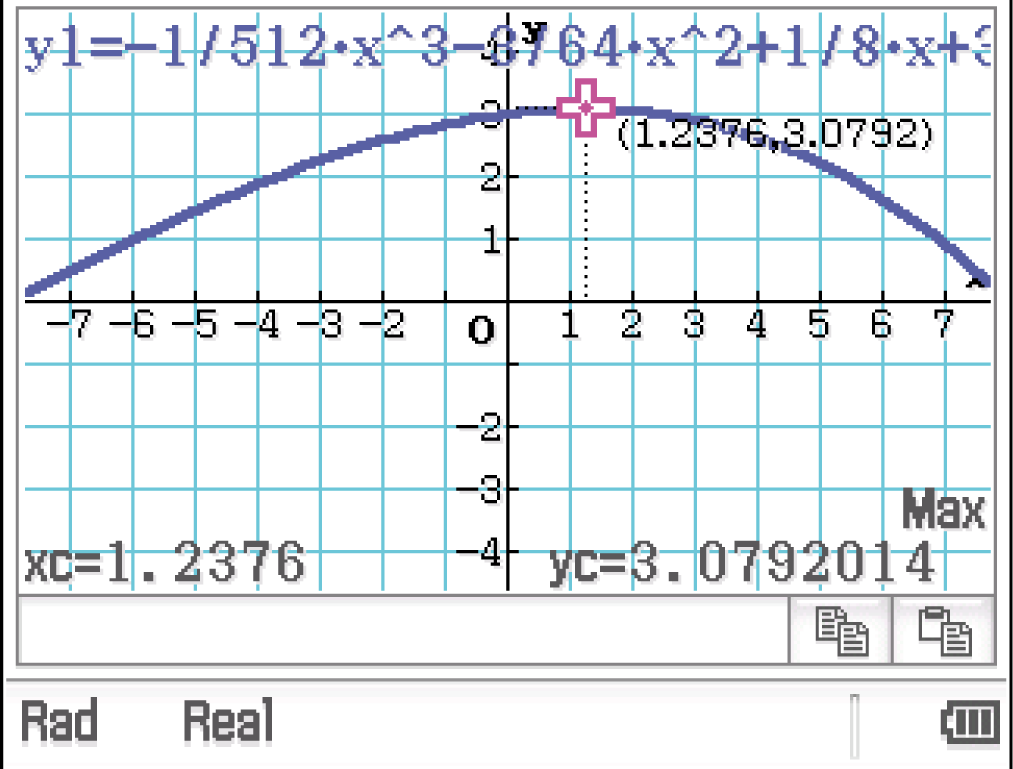

$\blacktriangleright$ Behauptungen bestätigen
1. Behauptung: Der Abstand (parallel zur $\boldsymbol{y}$-Achse) zwischen Griff und Hülle ist immer kleiner als $\boldsymbol{3,5}$

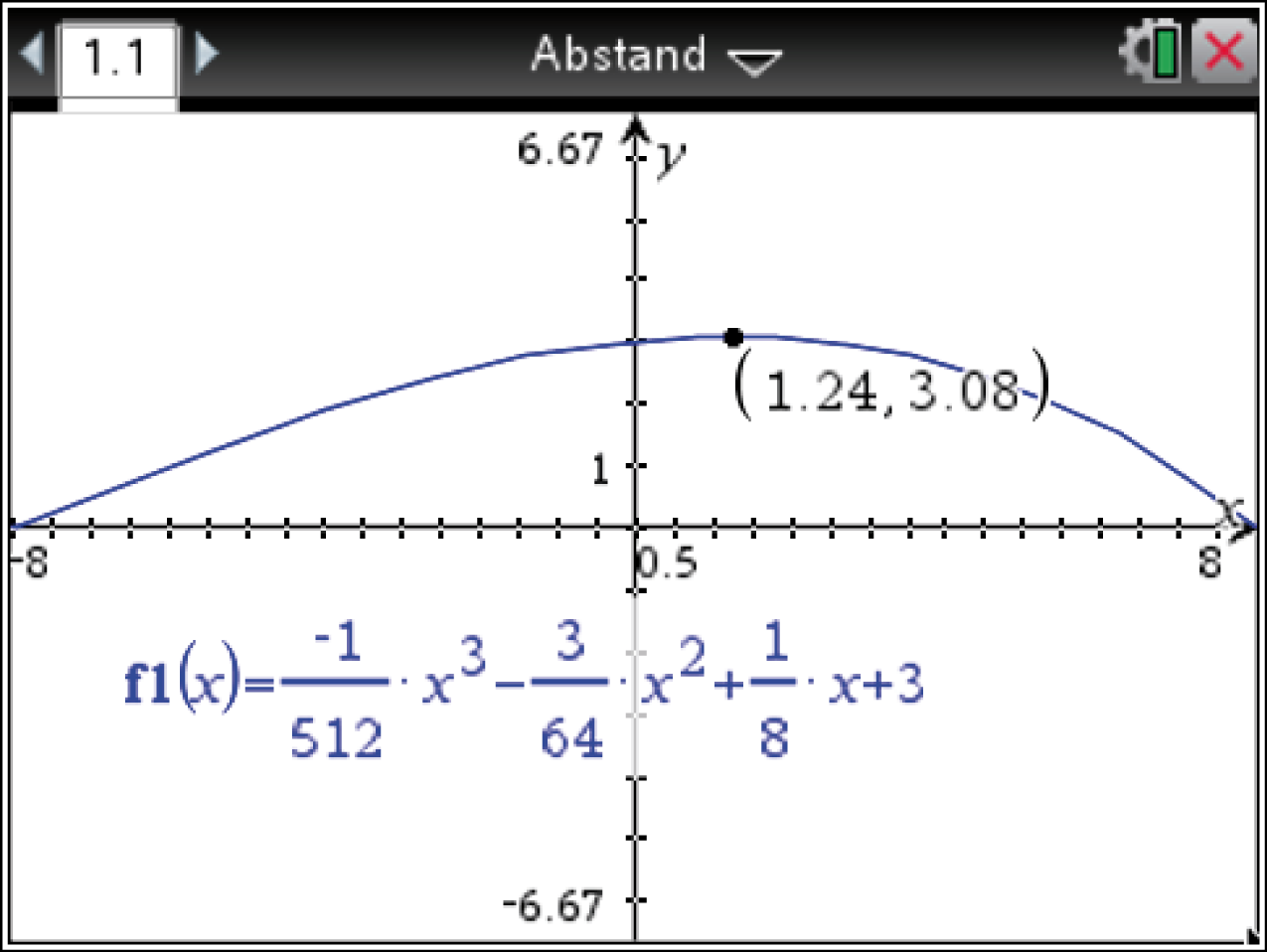

Um diese Behauptung zu überprüfen, bildest du die Differenzfunktion $d(x)=h(x)-f(x)$. Untersuche dann die Funktion $d$ mit dem CAS auf Extremstellen. Verläuft die Funktion immer unter $3,5$, so ist der Abstand stets kleiner als $3,5$.
$\begin{array}[t]{rll} d(x)&=&h(x)-f(x)\\[5pt] d(x)&=&-\dfrac{1}{512}x^3-\dfrac{3}{64}x^2+\dfrac{1}{8}x+3 \end{array}$
2. Behauptung: Der Flächeninhalt $\boldsymbol{A}$ beträgt mindestens $\boldsymbol{30\,\textbf{cm}^2}$
Die Fläche zwischen der Funktion $d$ und der $x$-Achse stellt den Raum zwischen dem Griff und der Hülle dar.

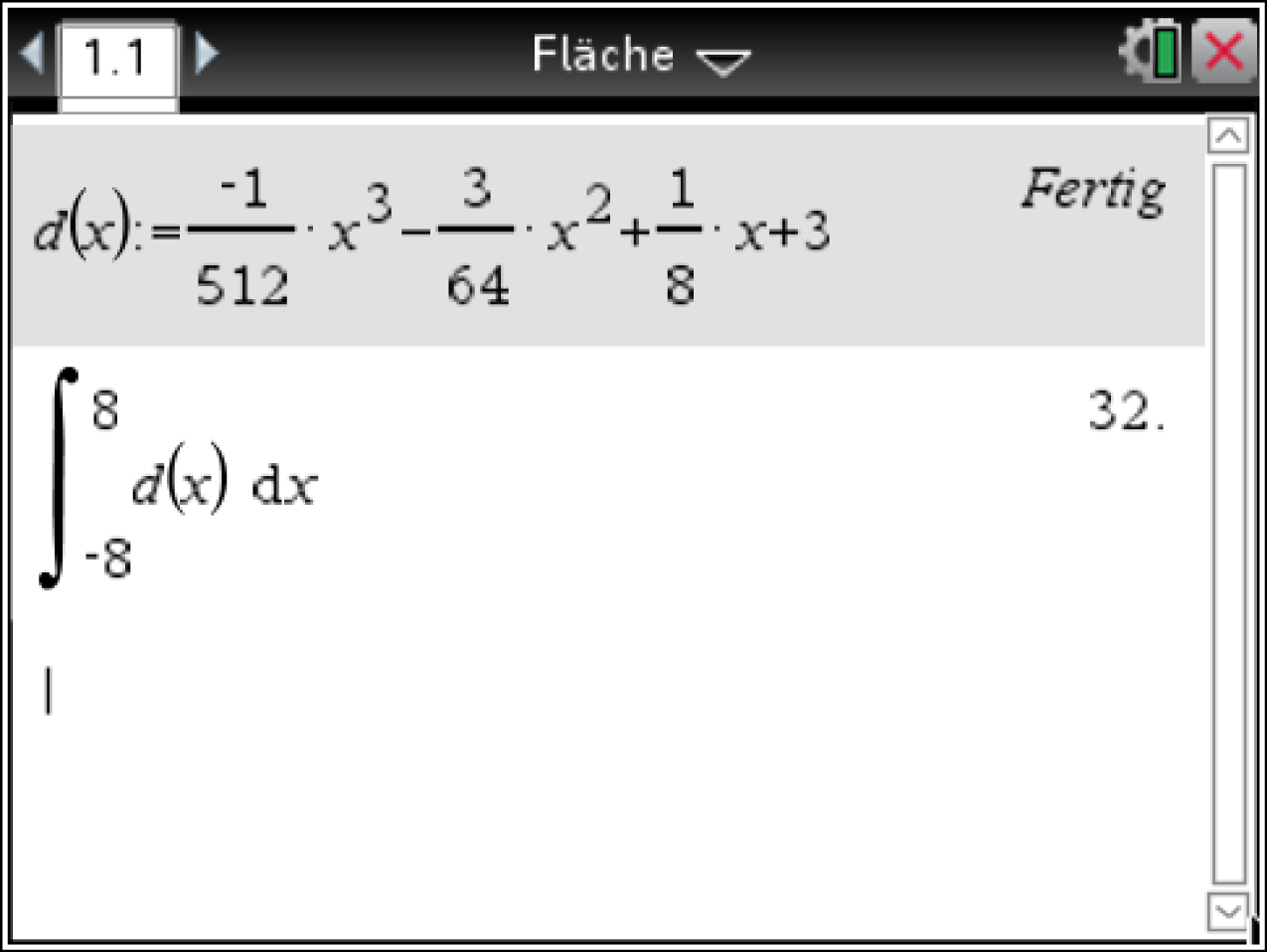

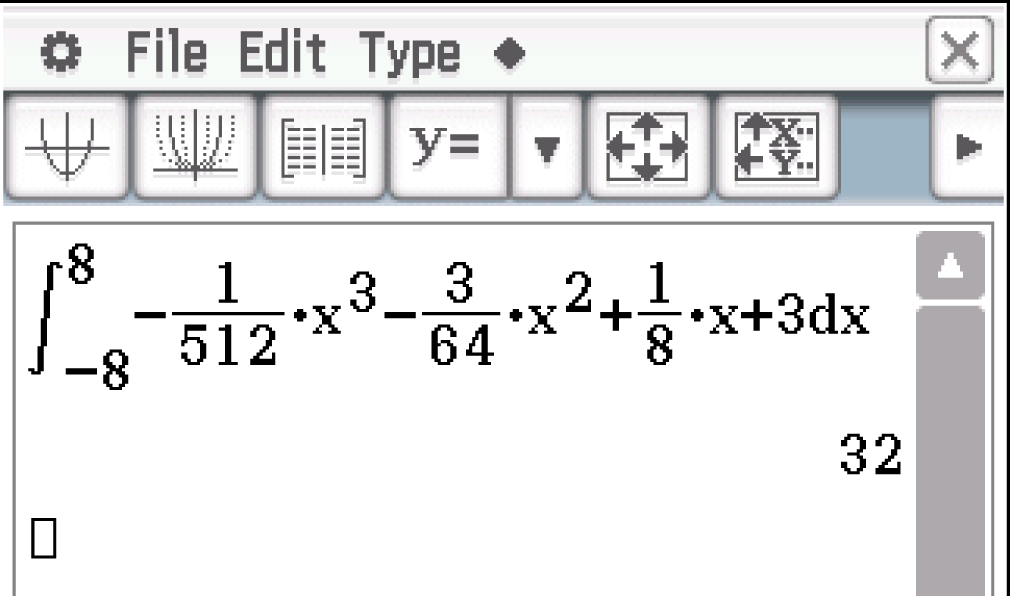

Um die Behauptung zu überprüfen, berechnest du das Integral der Funktion $d$ im Bereich $-8\leq x\leq8$.
c) $\blacktriangleright$ Wendestelle und Extrema begründen
Bei dieser Teilaufgabe sollst du begründen, dass die Funktion $p$ eine Wendestelle, aber kein Extrema besitzt. In der Aufgabe hast du den Graphen $p'$ der ersten Ableitung von $p$ gegeben.
An dem Graph von $p'$ erkennst du, ob $p'$ Nullstellen oder Extremstellen hat. Damit kannst du auf die Wendestellen und Extremstellen von $p$ schließen.
Weiter lernen mit SchulLV-PLUS!
Jetzt freischalten
Infos zu SchulLV PLUS
Ich habe bereits einen Zugang
Zugangscode einlösen
Login
Lösungen TI
Download als Dokument:PDF
a) $\blacktriangleright$ Funktion $\boldsymbol{g}$ begründen
Der äußere obere Rand der Isolierkanne wird durch die Funktion $f=\dfrac{1}{512}x^3-\dfrac{3}{8}x+6$ beschrieben. Dabei werden die Werte $f(x)$ in Zentimeter angegeben.
Die Kanne hat eine Wandstärke von $2\,\text{mm}$. Dies entspricht $0,2\,\text{cm}$. Die Wandstärke wurde parallel zur $y$-Achse gemessen. Verschiebst du die Funktion $f$ um $0,2$ in negative $y$-Richtung, so erhältst du die Funktion $g$.
$\begin{array}[t]{rlll} f(x)&=& \dfrac{1}{512}x^3-\dfrac{3}{8}x+6\quad &\scriptsize \text{Verschiebung in negative y-Richtung} \\[5pt] f^*(x)&=&\dfrac{1}{512}x^3-\dfrac{3}{8}x+6-0,2\\[5pt] &=&\dfrac{1}{512}x^3-\dfrac{3}{8}x+5,8\\[5pt] &=&g(x) \end{array}$
Die Funktion $g$ beschreibt den inneren oberen Rand der Isolierkanne.
$\blacktriangleright$ Innendurchmesser $\boldsymbol{d_{Boden}}$ am Boden bestimmen
Der Boden der Kanne wird durch $x=-11$ beschrieben. Die Funktion $g$ beschreibt an jedem Punkt den Innenradius $r$ der Kanne. Der Durchmesser $d$ entspricht:
d=2r

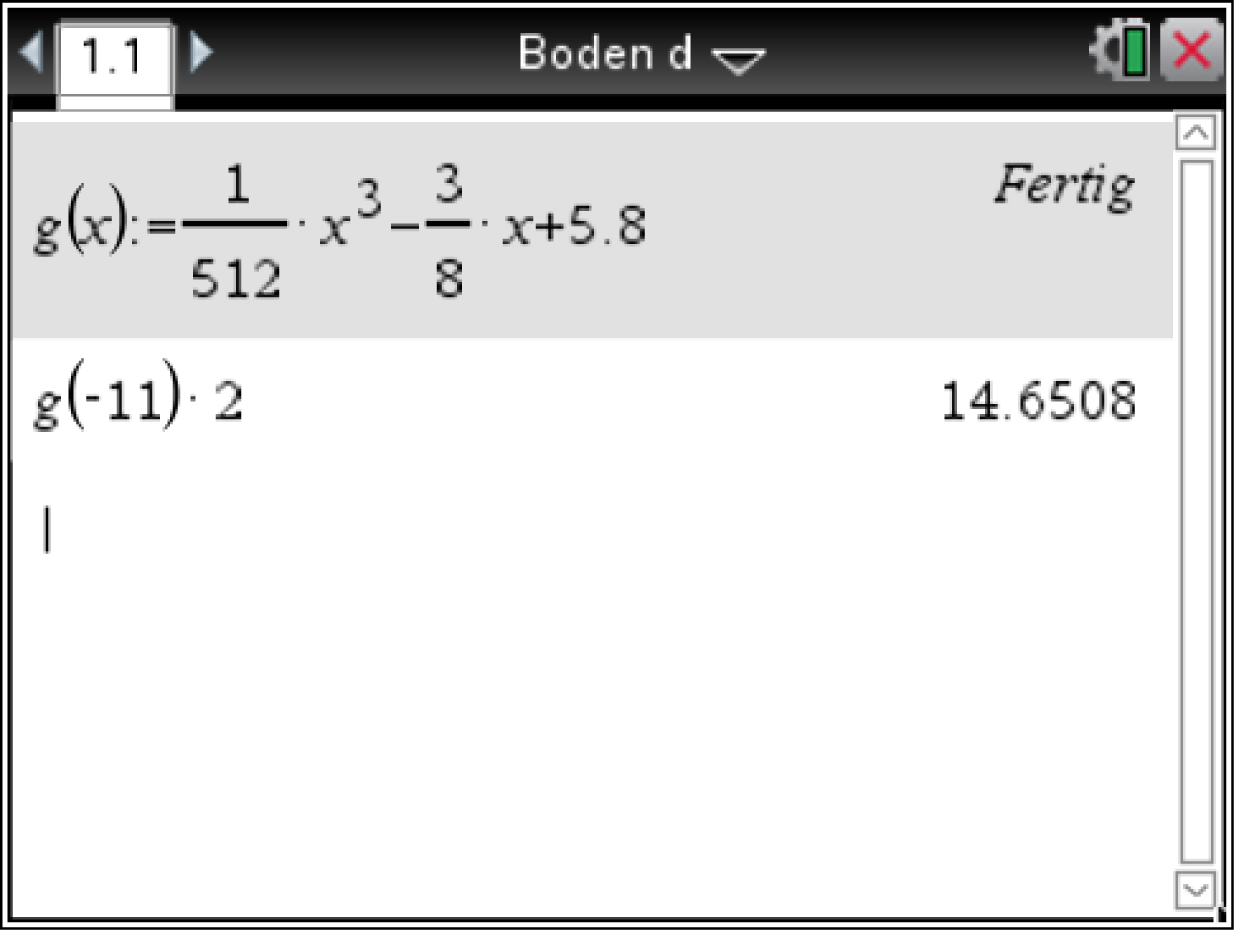

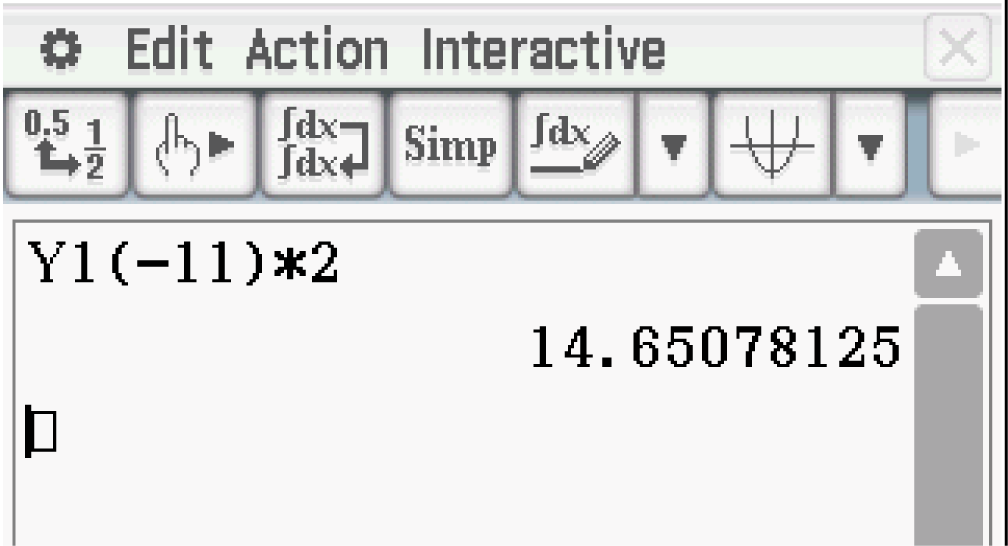

Um nun den Innendurchmesser $d_{Boden}$ zu berechnen setzt du den Wert $x=-11$ in die Funktion $g$ ein und multiplizierst mit $2$.
Es gilt:
$\begin{array}[t]{rll} d_{Boden}&=&2\cdot g(-11) \end{array}$
Dies kannst du mit dem CAS berechnen.
Aufgabe 1A
Aufgabe 1A
Der Innendurchmesser $d_{Boden}$ am Boden beträgt etwa $14,7\,\text{cm}$.
$\blacktriangleright$ Maximalen Innendurchmesser $\boldsymbol{d_{max}}$ bestimmen
Um den maximalen Innendurchmesser zu berechnen, benötigst du den Hochpunkt des Graphen von $g$. Der $y$-Wert des Hochpunktes entspricht dem maximalen Radius der Kanne. Mit der Beziehung $d=2r$ kannst du dann den maximalen Durchmesser berechnen.
Für ein Maximum der Funktion $g$ müssen folgende Bedingungen gelten:
  • Notwendige Bedingung: $g'(x_E)=0$
  • Hinreichende Bedingung: $g''(x_E)<0$
Mit dem CAS kannst du so vorgehen:
  1. Prüfe die notwendige Bedingung
  2. Prüfe die hinreichende Bedingung
  3. Berechne den maximalen Durchmesser
1. Schritt: Notwendige Bedingung prüfen

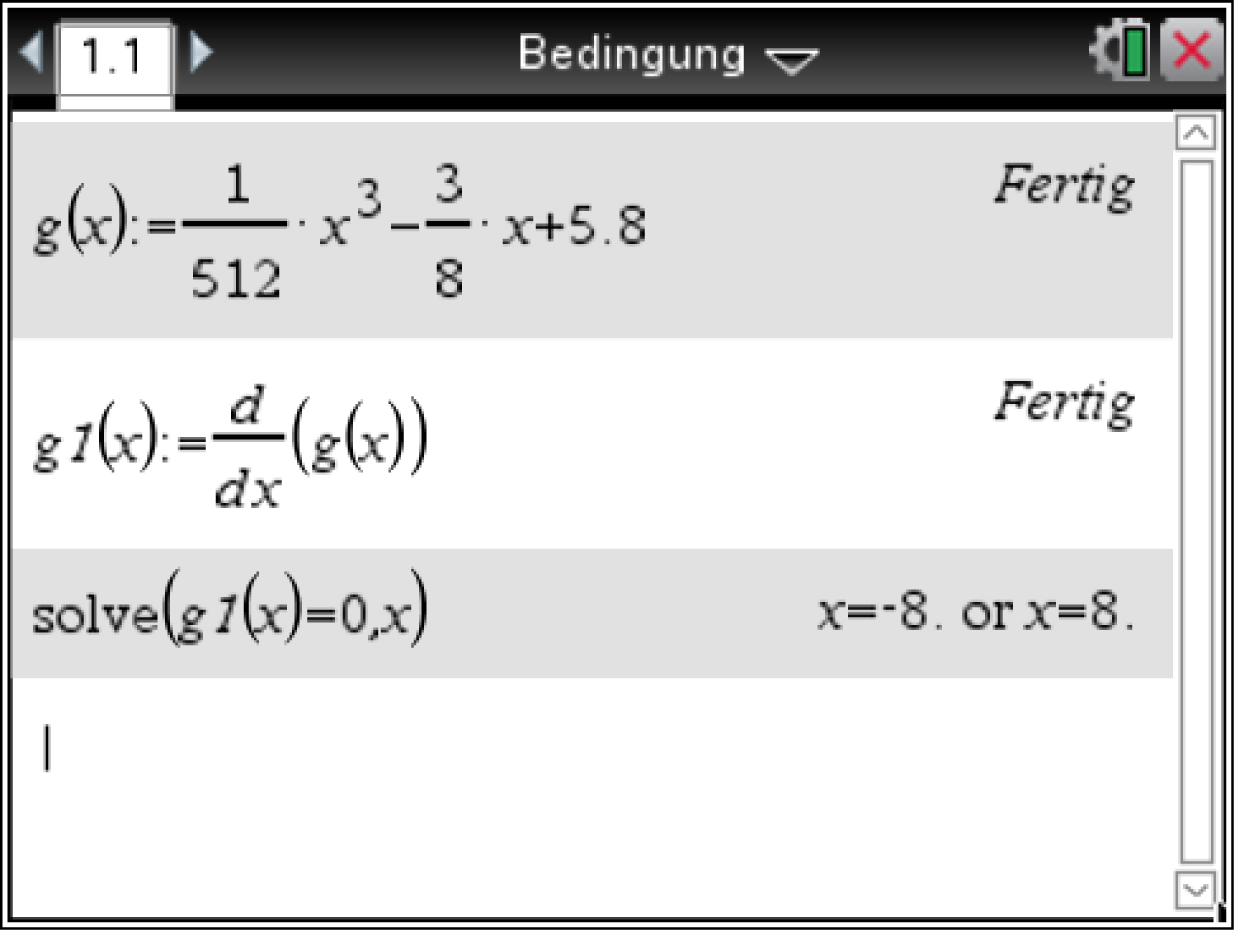

Definiere zunächst die Funktion $g$ in dem CAS. Mit folgendem Befehl kannst du die erste Ableitung $g'$ definieren:
4: Analysis $\rightarrow$ 1: Ableitung

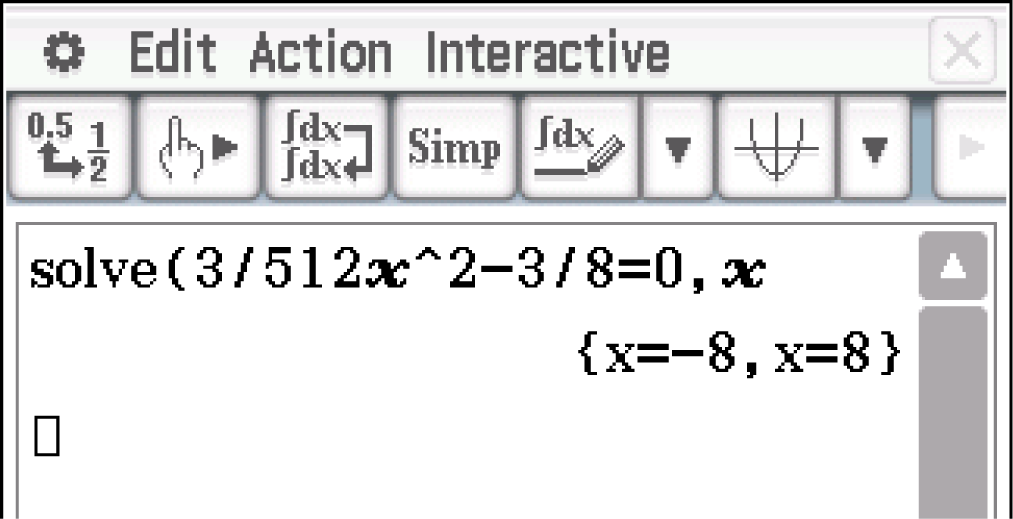

Mit dem solve-Befehl kannst du die notwendige Bedingung überprüfen.
Aufgabe 1A
Aufgabe 1A
Die Funktion $g$ hat an den Stellen $x_1=-8$ und $x_2=8$ potentielle Extremstellen.
2. Schritt: Hinreichende Bedingung prüfen

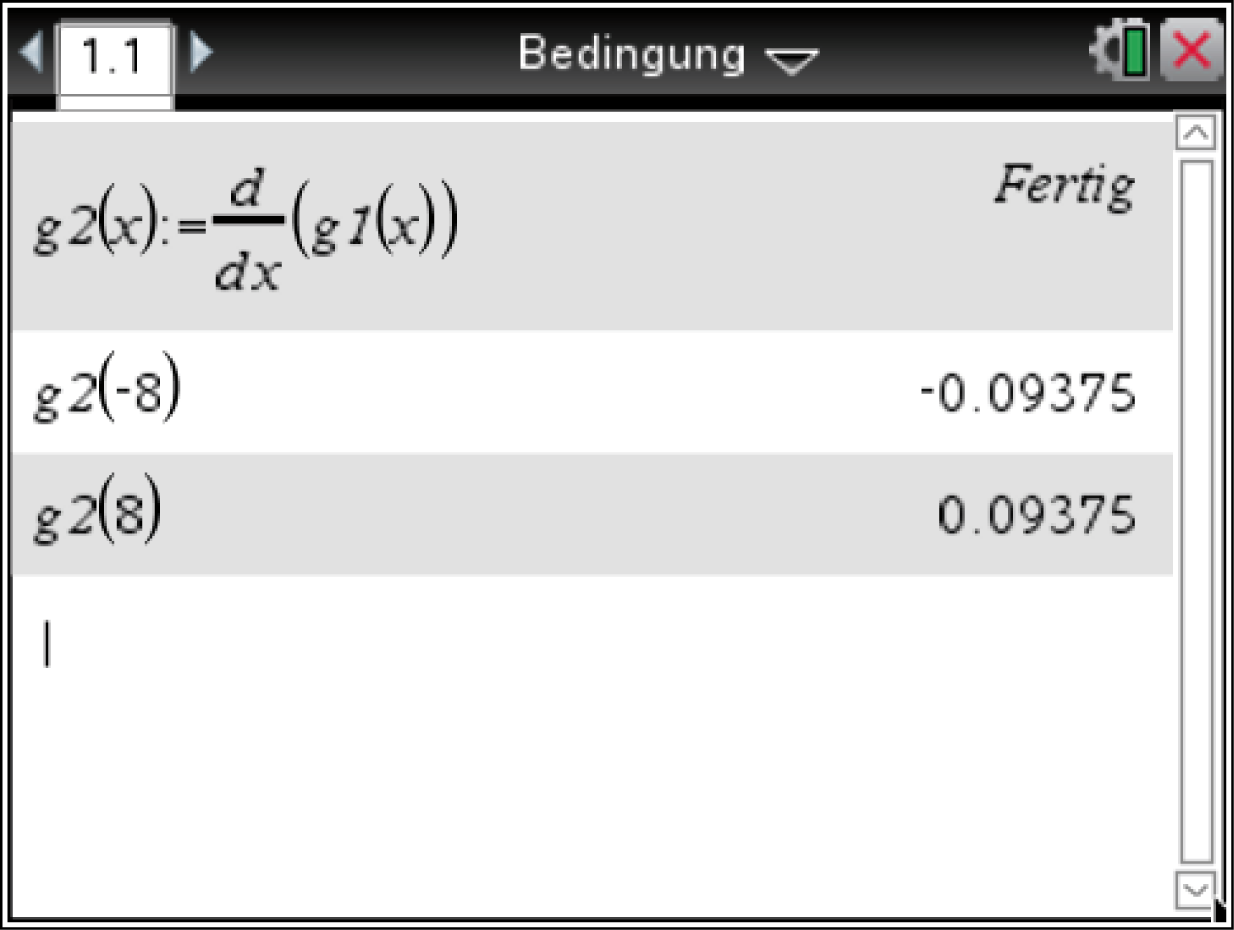

Definiere dir nun die zweite Ableitung $g''$ mit Hilfe des CAS und setze die potentielle Extremstellen in die zweiten Ableitung $g''$ ein.
Aufgabe 1A
Aufgabe 1A
Die Funktion $g$ hat an der Stelle $x_1=-8$ ein Maximum und an der Stelle $x_2=8$ ein Minimum.
4. Schritt: Maximalen Durchmesser berechnen

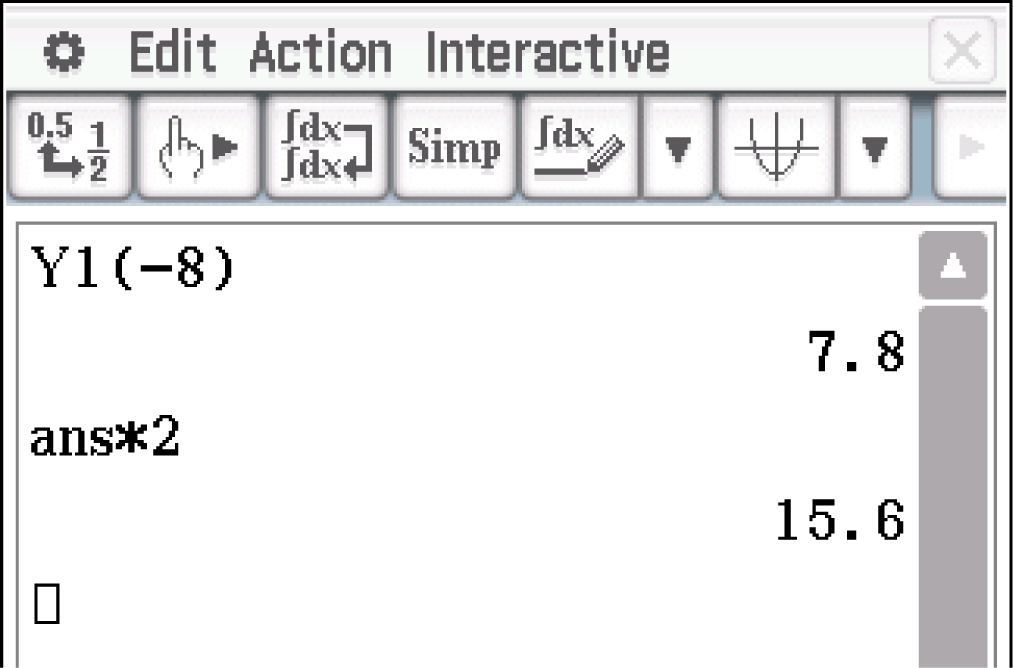

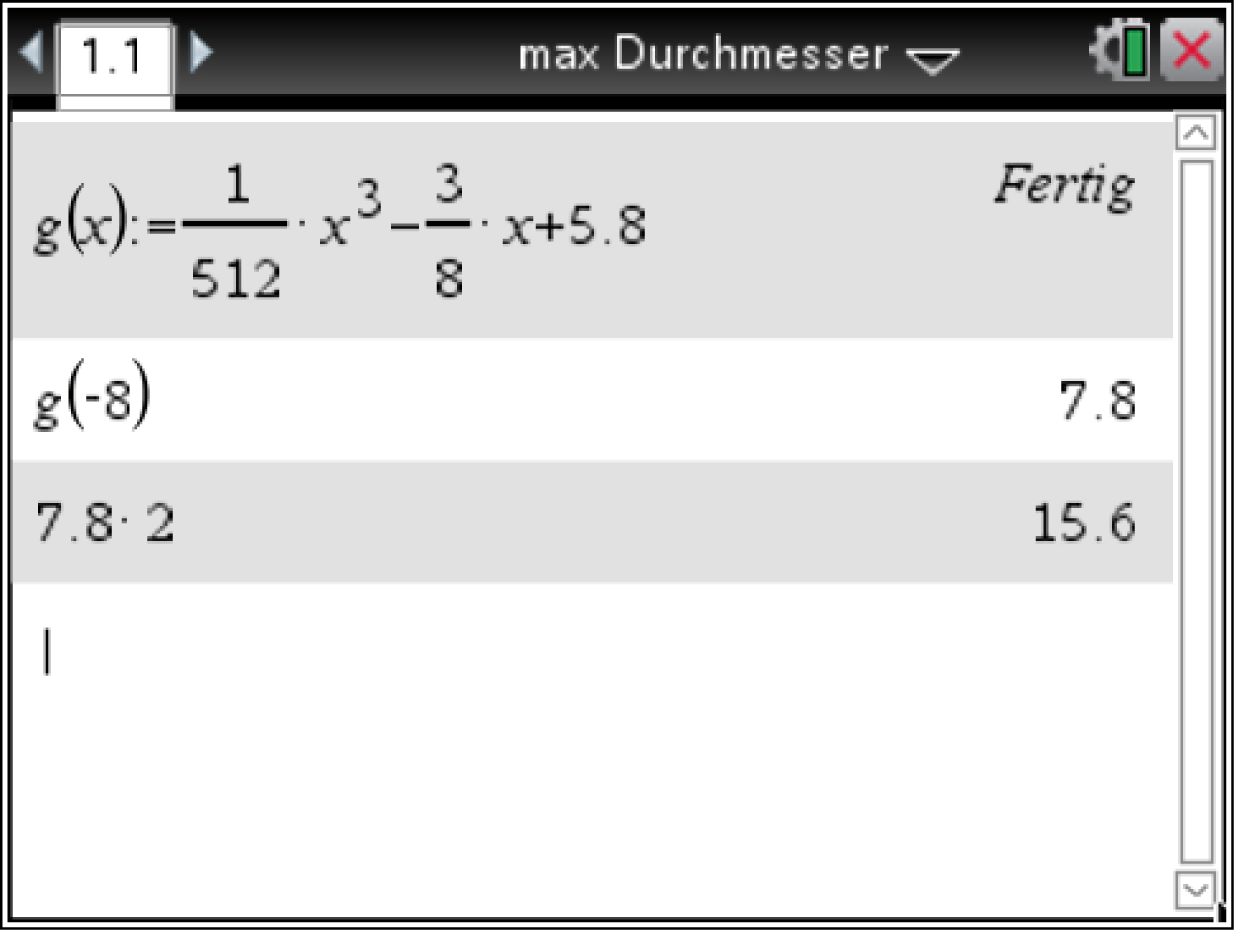

Setze nun $x=-8$ in die Funktion $g$ ein, um den maximalen Radius zu berechnen. Anschließend multiplizierst du den Radius mit $2$ um den maximalen Durchmesser zu berechnen.
Aufgabe 1A
Aufgabe 1A
Der maximale Durchmesser beträgt $15,6\,\text{cm}$.
$\blacktriangleright$ Maximales Füllvolumen $\boldsymbol{V}$ berechnen
Du sollst nun das maximale Füllvolumen berechnen, das in den zylinderförmigen Einsatz gefüllt werden kann. Das Volumen eines Zylinders berechnest du wie folgt:
$V=\pi\cdot r^2\cdot h$
Um das maximale Füllvolumen zu berechnen brauchst du daher den Radius und die Höhe des Zylinders.
Die Höhe $h$ des Zylinders entspricht der Höhe $h_{Kanne}$ der Kanne abzüglich einem Zenitmeter, da der Einsatz $1\,\text{cm}$ unterhalb der Öffnung endet. Außerdem musst du von der Höhe $h_{Kanne}$ noch die Wandstärke von $3\,\text{mm}$ subtrahieren. Die Kanne wird in dem Bereich $-11\leq x\leq11$ beschrieben. Die Kanne ist demnach $22\,\text{cm}$ hoch.
Der Einsatz berührt die Kanne an dem tiefstem Punkt der Funktion $g$. Berechne daher den Tiefpunkt der Funktion $g$. Beachte auch hier die Wandstärke.
Für ein Minimum von $g$ gelten folgende Bedingung:
  • Notwendige Bedingung: $g'(x_E)=0$
  • Hinreichende Bedingung: $g''(x_E)>0$
Aus der vorherigen Teilaufgabe weißt du, dass die Funktion $g$ an der Stelle $x_2=8$ ein Minimum hat.
Du kannst nun so vorgehen:
  1. Berechne die Höhe $h$ des Einsatzes
  2. Berechne die vollständigen Koordinaten des Tiefpunktes $T$
  3. Berechne das Volumen $V$
Du sollst das Füllvolumen in Liter angeben. Beachte daher: $1\,\text{L}=1000\,\text{cm}^3$
1. Schritt: Höhe $\boldsymbol{h}$ berechnen
Die Höhe berechnet sich wie folgt:
$\begin{array}[t]{rll} h&=&h_{Kanne}-1\,\text{cm}-0,3\,\text{cm} \\[5pt] h &=&22\,\text{cm}-1\,\text{cm}-0,3\,\text{cm}\\[5pt] h&=&20,7\,\text{cm} \end{array}$
Der Einsatz ist $20,7\,\text{cm}$ hoch.
2. Schritt: Koordinaten des Tiefpunktes $\boldsymbol{T}$ berechnen

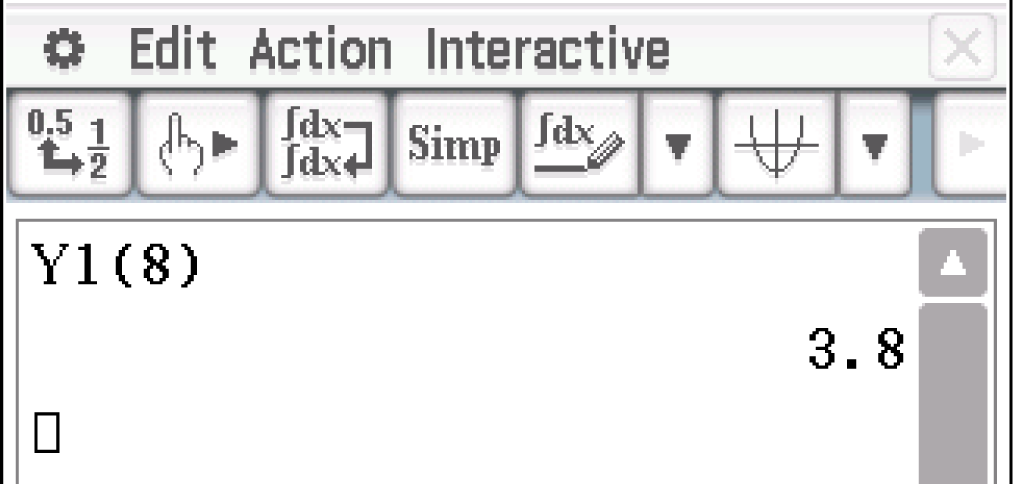

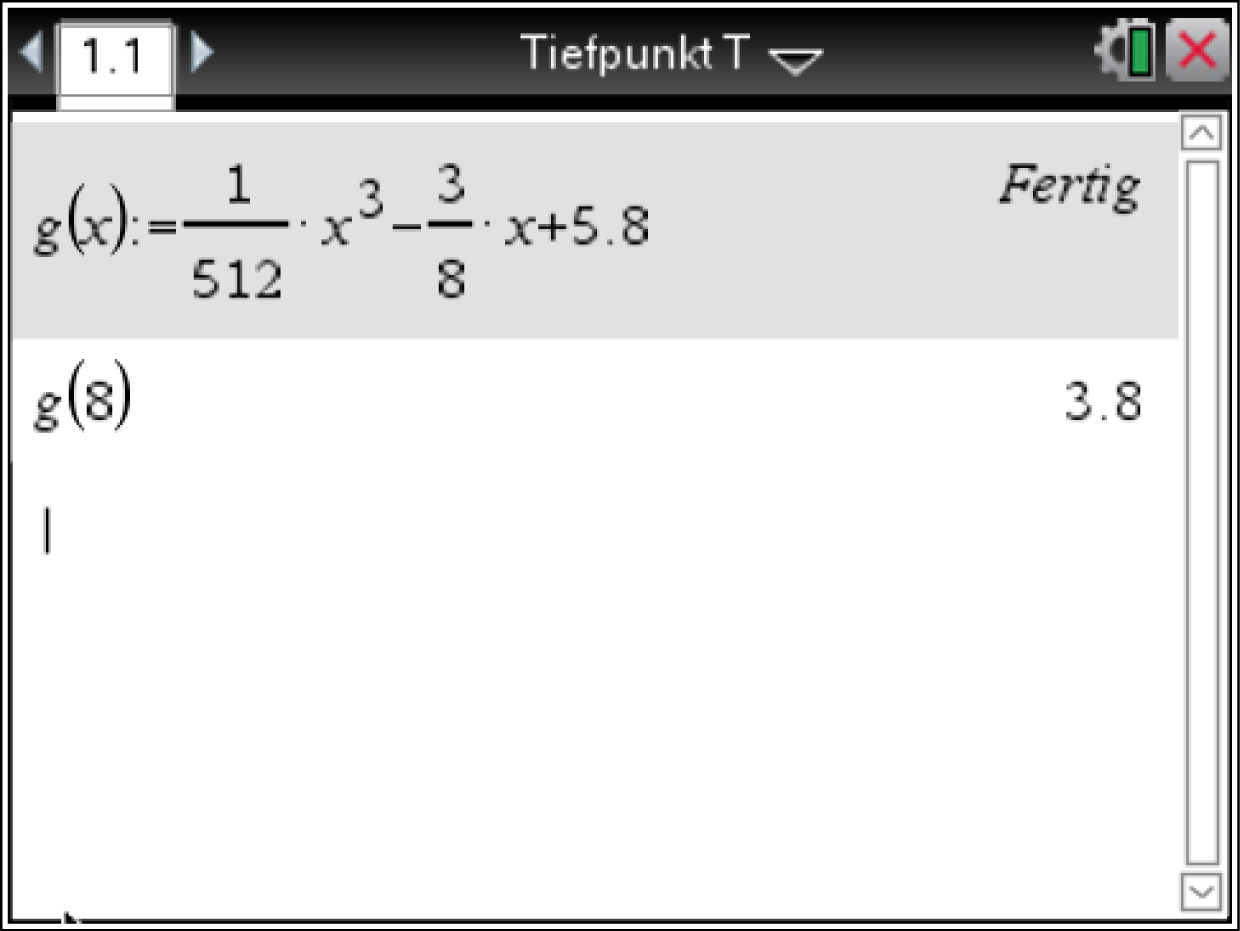

Du weißt, dass die Funktion $g$ an der Stelle $x_2=8$ ein Minimum hat. Setze nun den Wert $x_2=8$ in die Funktion $g$ ein.
Aufgabe 1A
Aufgabe 1A
Der Tiefpunkt $T$ hat die Koordinaten $T(8\mid3,8)$.
Demnach hat der Einsatz folgenden Radius $r$.
$\begin{array}[t]{rll} r&=&3,8\,\text{cm}-0,3\,\text{cm} \\[5pt] r &=&3,5\,\text{cm} \end{array}$
3. Schritt: Volumen $\boldsymbol{V}$ berechnen
Setze nun die Werte in die Formel zur Berechnung des Volumens ein.
$\begin{array}[t]{rll} V&=&\pi\cdot r^2\cdot h \\[5pt] V &=&\pi\cdot (3,5\,\text{cm})^2\cdot 20,7\,\text{cm}\\[5pt] V&=&796,63\,\text{cm}^3 \end{array}$
In den Einsatz passen etwa $800\,\text{cm}^3$. Dies entspricht einem maximalen Volumen von $0,8$ Litern.
$\blacktriangleright$ Höhe $\boldsymbol{h}$ berechnen
Der Einsatz soll nun nur mit $0,75$ Litern befüllt werden. Um die Höhe $h$ zu berechnen, bis zu der der Einsatz befüllt ist, löst du die Formel zur Berechnung des Volumens nach der Höhe auf. Anschießend kannst du die Werte für den Radius $r=3,5\,\text{cm}$ und $V=750\,\text{cm}^3$ in die Formel einsetzen.
$\begin{array}[t]{rlll} V&=&\pi\cdot r^2\cdot h& \quad \scriptsize \mid\; :\pi\\[5pt] \dfrac{V}{\pi} &=&r^2\cdot h& \quad \scriptsize \mid\; :r^2\\[5pt] \dfrac{V}{\pi\cdot r^2} &=&h \\[5pt] h&=&\dfrac{750\,\text{cm}^3}{\pi\cdot (3,5\,\text{cm})^2}\\[5pt] h&=&19,5\,\text{cm} \end{array}$
Der Einsatz ist bis zu einer Höhe von ca. $19,5\,\text{cm}$ mit Flüssigkeit befüllt.
b) $\blacktriangleright$ Übergang begründen
Es wird ein Griff an die Kanne angebracht, der durch die Funktion $h(x)=-\dfrac{3}{64}x^2-\dfrac{1}{4}x+9$ in dem Bereich $-8\leq x\leq8$ beschrieben wird.
Damit der Übergang zwischen Kanne und Griff sprungfrei verläuft, müssen die Funktionen $f$ und $h$ an der Stelle $x=-8$ den gleichen Funktionswert haben. Ist der Übergang nicht knickfrei, so dürfen die Funktionen an der Stelle $x=-8$ nicht die selbe Steigung haben. Die Werte der ersten Ableitungen müssen sich daher an den zu untersuchenden Stellen unterscheiden.

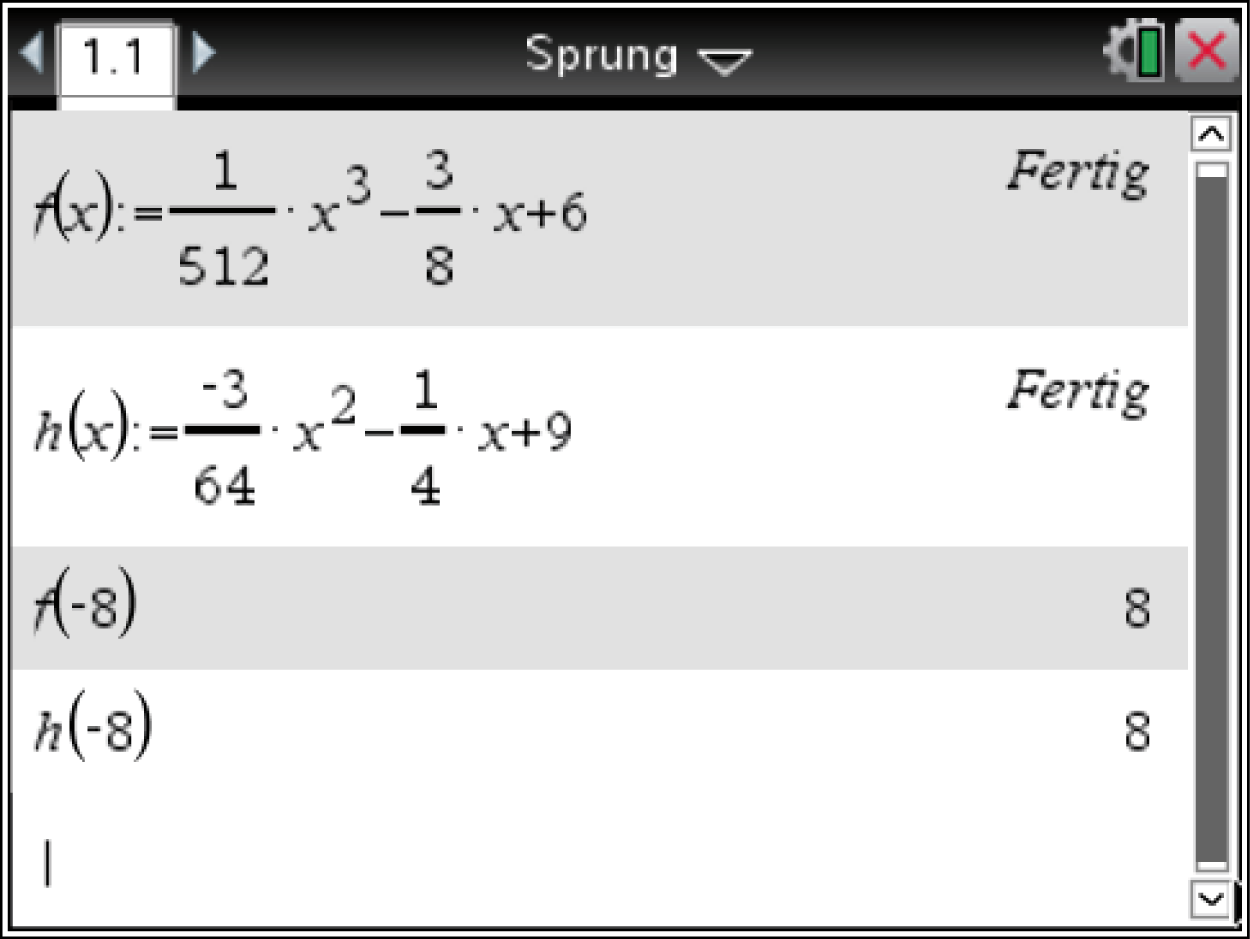

Dies kannst du mit deinem CAS überprüfen. Definiere zunächst die Funktionen $f$ und $h$. Den Befehl für die erste Ableitung an einem Punkt findest du im Menü unter:
4: Analysis $\rightarrow$ 2: Numerische Ableitung an einem Punkt
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Es gilt:
$\begin{array}[t]{rll} f(-8)&=&h(-8)\\[5pt] f'(-8) &\neq&h'(-8) \end{array}$
Der Übergang von dem Griff auf die Kanne ist an der Stelle $x=-8$ demnach sprungfrei aber nicht knickfrei.
$\blacktriangleright$ Winkel $\boldsymbol{\alpha}$ bestimmen
Um den Winkel $\alpha$ zu bestimmen, unter welchem der Griff am Punkt $B(8\mid4)$ auf den oberen Rand der Hülle trifft, berechnest du den Steigungswinkel der Funktion $h$ an der Stelle $8$.
Der Steigungswinkel wird wie folgt berechnet:
$\tan\alpha=m$
Dabei ist $m$ die Steigung in dem zu untersuchenden Punkt. In unserem Fall also $h'(8)$. Berechne diesen Wert mit Hilfe des CAS und setze ihn anschließend in die Formel ein.
Aufgabe 1A
Aufgabe 1A
Die Steigung ist an der Stelle $8$ gleich $-1$.
Einsetzen ergibt:
$\begin{array}[t]{rlll} \tan\alpha&=&h'(-8)\\[5pt] \tan\alpha &=&-1& \quad \scriptsize \mid\; \tan^{-1}\\[5pt] \alpha&=&-45^{\circ} \end{array}$
Der Griff trifft in einem Winkel von $45^{\circ}$ auf die Hülle der Kanne.
$\blacktriangleright$ Behauptungen bestätigen
1. Behauptung: Der Abstand (parallel zur $\boldsymbol{y}$-Achse) zwischen Griff und Hülle ist immer kleiner als $\boldsymbol{3,5}$
Um diese Behauptung zu überprüfen, bildest du die Differenzfunktion $d(x)=h(x)-f(x)$. Untersuche dann die Funktion $d$ mit dem CAS auf Extremstellen. Verläuft die Funktion immer unter $3,5$, so ist der Abstand stets kleiner als $3,5$.
$\begin{array}[t]{rll} d(x)&=&h(x)-f(x)\\[5pt] d(x)&=&-\dfrac{3}{64}x^2-\dfrac{1}{4}x+9-\left(\dfrac{1}{512}x^3-\dfrac{3}{8}x+6\right)\\[5pt] d(x)&=&-\dfrac{1}{512}x^3-\dfrac{3}{64}x^2+\dfrac{1}{8}x+3 \end{array}$
Die Funktion $d$ kannst du im Graph-Modus zeichnen lassen. Du erkennst, dass die Funktion im Bereich $-8\leq x\leq8$ ein Maximum hat. Dieses kannst du dir unter folgendem Befehl anzeigen lassen.
6: Graph analysieren $\rightarrow$ 3: Maximum
Aufgabe 1A
Aufgabe 1A
Der Graph von $d$ hat einen Hochpunkt mit den Koordinaten $H(1,24\mid3,08)$. Damit ist der Abstand zwischen Griff und Hülle stets kleiner als $3,5$.
2. Behauptung: Der Flächeninhalt $\boldsymbol{A}$ beträgt mindestens $\boldsymbol{30\,\textbf{cm}^2}$
Die Fläche zwischen der Funktion $d$ und der $x$-Achse stellt den Raum zwischen dem Griff und der Hülle dar.
Um die Behauptung zu überprüfen, berechnest du das Integral der Funktion $d$ im Bereich $-8\leq x\leq8$.
Dies kannst du mit Hilfe des folgenden CAS-Befehls berechnen:
4: Analysis $\rightarrow$ 3: Integral
Aufgabe 1A
Aufgabe 1A
Die Fläche ist $32\,\text{cm}^2$ groß. Damit ist die Behauptung korrekt.
c) $\blacktriangleright$ Wendestelle und Extrema begründen
Bei dieser Teilaufgabe sollst du begründen, dass die Funktion $p$ eine Wendestelle, aber kein Extrema besitzt. In der Aufgabe hast du den Graphen $p'$ der ersten Ableitung von $p$ gegeben.
Die Ableitungsfunktion $p'$ hat eine Extremstelle. Das bedeutet, dass die Funktion $p$ eine Wendestelle hat.
Damit die Funktion $p$ ein Extrema hat, müsste die Ableitungsfunktion eine Nullstelle haben. Der Graph der Funktion $p'$ verläuft jedoch nur überhalb der $x$-Achse. Die Funktion $p$ hat demnach keine Extrema.
Weiter lernen mit SchulLV-PLUS!
Jetzt freischalten
Infos zu SchulLV PLUS
Ich habe bereits einen Zugang
Zugangscode einlösen
Login
Lösungen Casio
Download als Dokument:PDF
a) $\blacktriangleright$ Funktion $\boldsymbol{g}$ begründen
Der äußere obere Rand der Isolierkanne wird durch die Funktion $f=\dfrac{1}{512}x^3-\dfrac{3}{8}x+6$ beschrieben. Dabei werden die Werte $f(x)$ in Zentimeter angegeben.
Die Kanne hat eine Wandstärke von $2\,\text{mm}$. Dies entspricht $0,2\,\text{m}$. Die Wandstärke wurde parallel zur $y$-Achse gemessen. Verschiebst du die Funktion $f$ um $0,2$ in negative $y$-Richtung, so erhältst du die Funktion $g$.
$\begin{array}[t]{rlll} f(x)&=& \dfrac{1}{512}x^3-\dfrac{3}{8}x+6\quad &\scriptsize \text{Verschiebung in negative y-Richtung} \\[5pt] f^*(x)&=&\dfrac{1}{512}x^3-\dfrac{3}{8}x+6-0,2\\[5pt] &=&\dfrac{1}{512}x^3-\dfrac{3}{8}x+5,8\\[5pt] &=&g(x) \end{array}$
Die Funktion $g$ beschreibt den inneren oberen Rand der Isolierkanne.
$\blacktriangleright$ Innendurchmesser $\boldsymbol{d_{Boden}}$ am Boden bestimmen
Der Boden der Kanne wird durch $x=-11$ beschrieben. Die Funktion $g$ beschreibt an jedem Punkt den Innenradius $r$ der Kanne. Der Durchmesser $d$ entspricht:
d=2r
Um nun den Innendurchmesser $d_{Boden}$ zu berechnen setzt du den Wert $x=-11$ in die Funktion $g$ ein und multiplizierst mit $2$.
Es gilt:
$\begin{array}[t]{rll} d_{Boden}&=&2\cdot g(-11) \end{array}$

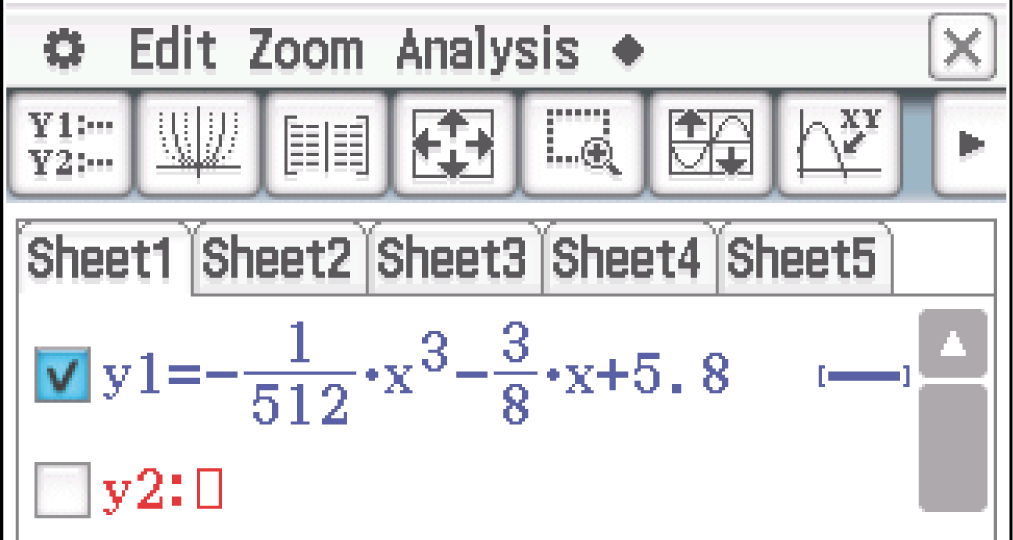

Dies kannst du mit dem CAS berechnen. Definiere dazu zunächst die Funktion $g$ im Graph-Modus.
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Der Innendurchmesser $d_{Boden}$ am Boden beträgt etwa $14,7\,\text{cm}$.
$\blacktriangleright$ Maximalen Innendurchmesser $\boldsymbol{d_{max}}$ bestimmen
Um den maximalen Innendurchmesser zu berechnen, benötigst du den Hochpunkt des Graphen von $g$. Der $y$-Wert des Hochpunktes entspricht dem maximalen Radius der Kanne. Mit der Beziehung $d=2r$ kannst du dann den maximalen Durchmesser berechnen.
Für ein Maximum der Funktion $g$ müssen folgende Bedingungen gelten:
  • Notwendige Bedingung: $g'(x_E)=0$
  • Hinreichende Bedingung: $g''(x_E)<0$
Du kannst so vorgehen:
  1. Bilde die erste und zweite Ableitung
  2. Prüfe die notwendige Bedingung
  3. Prüfe die hinreichende Bedingung
  4. Berechne den maximalen Durchmesser
1. Schritt: Ableitungen bilden
$\begin{array}[t]{rll} g(x)&=&\dfrac{1}{512}x^3-\dfrac{3}{8}x+5,8 \\[5pt] g'(x)&=&\dfrac{3}{512}x^2-\dfrac{3}{8}\\[5pt] g''(x)&=&\dfrac{6}{512}x \end{array}$
2. Schritt: Notwendige Bedingung prüfen
Aufgabe 1A
Aufgabe 1A
Die Funktion $g$ hat an den Stellen $x_1=-8$ und $x_2=8$ potentielle Extremstellen.
3. Schritt: Hinreichende Bedingung prüfen
Setze nun die potentielle Extremstellen in die zweiten Ableitung $g''$ ein.
$\begin{array}[t]{rlll} g''(x_1)&=&\dfrac{6}{512}x \\[5pt] g''(-8) &=&\dfrac{6}{512}\cdot(-8)\\[5pt] &=&-\dfrac{3}{32}&\quad \scriptsize <0 \end{array}$
$\begin{array}[t]{rlll} g''(x_2)&=&\dfrac{6}{512}x \\[5pt] g''(8) &=&\dfrac{6}{512}\cdot8\\[5pt] &=&\dfrac{3}{32}&\quad \scriptsize >0 \end{array}$
Die Funktion $g$ hat an der Stelle $x_1=-8$ ein Maximum und an der Stelle $x_2=8$ ein Minimum.
4. Schritt: Maximalen Durchmesser berechnen
Setze nun $x=-8$ in die Funktion $g$ ein, um den maximalen Radius zu berechnen. Anschließend multiplizierst du den Radius mit $2$ um den maximalen Durchmesser zu berechnen. Als $Y1$ hast du aus der vorherigen Teilaufgabe bereits die Funktion $g$ gespeichert.
Aufgabe 1A
Aufgabe 1A
Der maximale Durchmesser beträgt $15,6\,\text{cm}$.
$\blacktriangleright$ Maximales Füllvolumen $\boldsymbol{V}$ berechnen
Du sollst nun das maximale Füllvolumen berechnen, das in den zylinderförmigen Einsatz gefüllt werden kann. Das Volumen eines Zylinders berechnest du wie folgt:
$V=\pi\cdot r^2\cdot h$
Um das maximale Füllvolumen zu berechnen brauchst du daher den Radius und die Höhe des Zylinders.
Die Höhe $h$ des Zylinders entspricht der Höhe $h_{Kanne}$ der Kanne abzüglich einem Zenitmeter, da der Einsatz $1\,\text{cm}$ unterhalb der Öffnung endet. Außerdem musst du von der Höhe $h_{Kanne}$ noch die Wandstärke von $3\,\text{mm}$ subtrahieren. Die Kanne wird in dem Bereich $-11\leq x\leq11$ beschrieben. Die Kanne ist demnach $22\,\text{cm}$ hoch.
Der Einsatz berührt die Kanne an dem tiefstem Punkt der Funktion $g$. Berechne daher den Tiefpunkt der Funktion $g$. Beachte auch hier die Wandstärke.
Für ein Minimum von $g$ gelten folgende Bedingung:
  • Notwendige Bedingung: $g'(x_E)=0$
  • Hinreichende Bedingung: $g''(x_E)>0$
Aus der vorherigen Teilaufgabe weißt du, dass die Funktion $g$ an der Stelle $x_2=8$ ein Minimum hat.
Du kannst nun so vorgehen:
  1. Berechne die Höhe $h$ des Einsatzes
  2. Berechne die vollständigen Koordinaten des Tiefpunktes $T$
  3. Berechne das Volumen $V$
Du sollst das Füllvolumen in Liter angeben. Beachte daher: $1\,\text{L}=1000\,\text{cm}^3$
1. Schritt: Höhe $\boldsymbol{h}$ berechnen
Die Höhe berechnet sich wie folgt:
$\begin{array}[t]{rll} h&=&h_{Kanne}-1\,\text{cm}-0,3\,\text{cm} \\[5pt] h &=&22\,\text{cm}-1\,\text{cm}-0,3\,\text{cm}\\[5pt] h&=&20,7\,\text{cm} \end{array}$
Der Einsatz ist $20,7\,\text{cm}$ hoch.
2. Schritt: Koordinaten des Tiefpunktes $\boldsymbol{T}$ berechnen
Du weißt, dass die Funktion $g$ an der Stelle $x_2=8$ ein Minimum hat. Setze nun den Wert $x_2=8$ in die Funktion $g$ ein.
Aufgabe 1A
Aufgabe 1A
Der Tiefpunkt $T$ hat die Koordinaten $T(8\mid3,8)$.
Demnach hat der Einsatz folgenden Radius $r$.
$\begin{array}[t]{rll} r&=&3,8\,\text{cm}-0,3\,\text{cm} \\[5pt] r &=&3,5\,\text{cm} \end{array}$
3. Schritt: Volumen $\boldsymbol{V}$ berechnen
Setze nun die Werte in die Formel zur Berechnung des Volumens ein.
$\begin{array}[t]{rll} V&=&\pi\cdot r^2\cdot h \\[5pt] V &=&\pi\cdot (3,5\,\text{cm})^2\cdot 20,7\,\text{cm}\\[5pt] V&=&796,63\,\text{cm}^3 \end{array}$
In den Einsatz passen etwa $800\,\text{cm}^3$. Dies entspricht einem maximalen Volumen von $0,8$ Litern.
$\blacktriangleright$ Höhe $\boldsymbol{h}$ berechnen
Der Einsatz soll nun nur mit $0,75$ Litern befüllt werden. Um die Höhe $h$ zu berechnen, bis zu der der Einsatz befüllt ist, löst du die Formel zur Berechnung des Volumens nach der Höhe auf. Anschießend kannst du die Werte für den Radius $r=3,5\,\text{cm}$ und $V=750\,\text{cm}^3$ in die Formel einsetzen.
$\begin{array}[t]{rlll} V&=&\pi\cdot r^2\cdot h& \quad \scriptsize \mid\; :\pi\\[5pt] \dfrac{V}{\pi} &=&r^2\cdot h& \quad \scriptsize \mid\; :r^2\\[5pt] \dfrac{V}{\pi\cdot r^2} &=&h \\[5pt] h&=&\dfrac{750\,\text{cm}^3}{\pi\cdot (3,5\,\text{cm})^2}\\[5pt] h&=&19,5\,\text{cm} \end{array}$
Der Einsatz ist bis zu einer Höhe von ca. $19,5\,\text{cm}$ mit Flüssigkeit befüllt.
b) $\blacktriangleright$ Übergang begründen
Es wird ein Griff an die Kanne angebracht, der durch die Funktion $h(x)=-\dfrac{3}{64}x^2-\dfrac{1}{4}x+9$ in dem Bereich $-8\leq x\leq8$ beschrieben wird.
Damit der Übergang zwischen Kanne und Griff sprungfrei verläuft, müssen die Funktionen $f$ und $h$ an der Stelle $x=-8$ den gleichen Funktionswert haben. Ist der Übergang nicht knickfrei, so dürfen die Funktionen an der Stelle $x=-8$ nicht die selbe Steigung haben. Die Werte der ersten Ableitungen müssen sich daher an den zu untersuchenden Stellen unterscheiden.

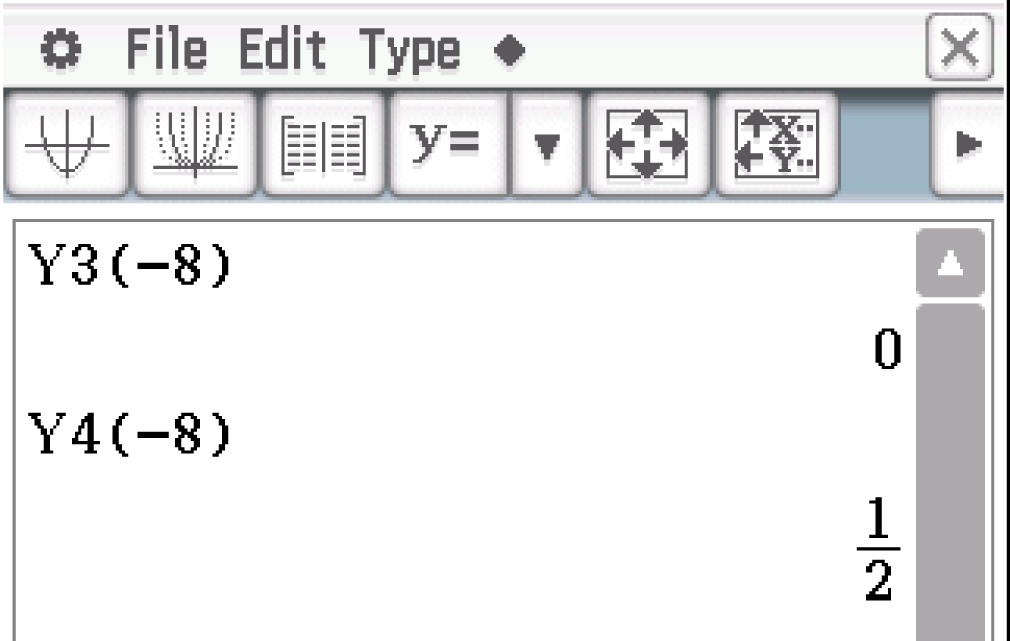

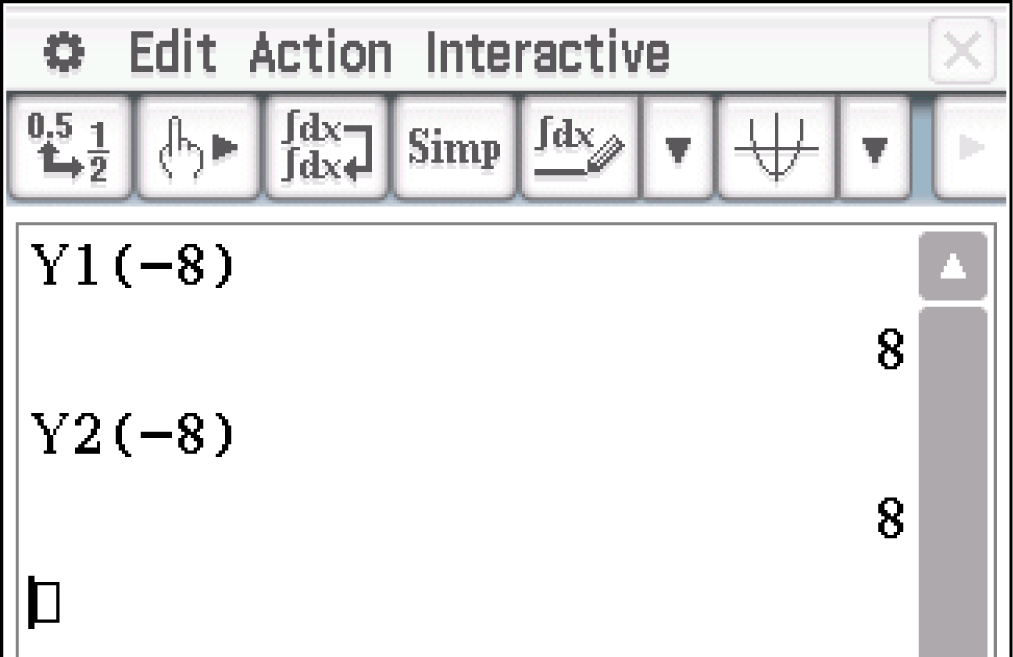

Dies kannst du mit deinem CAS überprüfen. Definiere zunächst die Funktionen $f$, $h$. Wir definieren die Funktion $f$ als $Y1$ und die Funktion $h$ als $Y2$. Die erste Ableitung $f'$ wird unter $Y3$ und $h'$ unter $Y4$ gespeichert.
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Es gilt:
$\begin{array}[t]{rll} f(-8)&=&h(-8)\\[5pt] f'(-8) &\neq&h'(-8) \end{array}$
Der Übergang von dem Griff auf die Kanne ist an der Stelle $x=-8$ demnach sprungfrei aber nicht knickfrei.
$\blacktriangleright$ Winkel $\boldsymbol{\alpha}$ bestimmen
Um den Winkel $\alpha$ zu bestimmen, unter welchem der Griff am Punkt $B(8\mid4)$ auf den oberen Rand der Hülle trifft, berechnest du den Steigungswinkel der Funktion $h$ an der Stelle $8$.
Der Steigungswinkel wird wie folgt berechnet:
$\tan\alpha=m$
Dabei ist $m$ die Steigung in dem zu untersuchenden Punkt. In unserem Fall also $h'(8)$. Berechne diesen Wert mit Hilfe des CAS und setze ihn anschließend in die Formel ein. Die Funktion $h'$ hast du bereits als $Y4$ in deinem CAS gespeichert.
Aufgabe 1A
Aufgabe 1A
Die Steigung ist an der Stelle $8$ gleich $-1$.
Einsetzen ergibt:
$\begin{array}[t]{rlll} \tan\alpha&=&h'(-8)\\[5pt] \tan\alpha &=&-1& \quad \scriptsize \mid\; \tan^{-1}\\[5pt] \alpha&=&-45^{\circ} \end{array}$
Der Griff trifft in einem Winkel von $45^{\circ}$ auf die Hülle der Kanne.
$\blacktriangleright$ Behauptungen bestätigen
1. Behauptung: Der Abstand (parallel zur $\boldsymbol{y}$-Achse) zwischen Griff und Hülle ist immer kleiner als $\boldsymbol{3,5}$
Um diese Behauptung zu überprüfen, bildest du die Differenzfunktion $d(x)=h(x)-f(x)$. Untersuche dann die Funktion $d$ mit dem GTR auf Extremstellen. Verläuft die Funktion immer unter $3,5$, so ist der Abstand stets kleiner als $3,5$.
$\begin{array}[t]{rll} d(x)&=&h(x)-f(x)\\[5pt] d(x)&=&-\dfrac{3}{64}x^2-\dfrac{1}{4}x+9-\left(\dfrac{1}{512}x^3-\dfrac{3}{8}x+6\right)\\[5pt] d(x)&=&-\dfrac{1}{512}x^3-\dfrac{3}{64}x^2+\dfrac{1}{8}x+3 \end{array}$
Die Funktion $d$ kannst du im Graph-Modus zeichnen lassen. Du erkennst, dass die Funktion im Bereich $-8\leq x\leq8$ ein Maximum hat. Dieses kannst du dir unter folgendem Befehl anzeigen lassen.
Analysis $\rightarrow$ G-Solv $\rightarrow$ Max
Aufgabe 1A
Aufgabe 1A
Der Graph von $d$ hat einen Hochpunkt mit den Koordinaten $H(1,24\mid3,08)$. Damit ist der Abstand zwischen Griff und Hülle stets kleiner als $3,5$.
2. Behauptung: Der Flächeninhalt $\boldsymbol{A}$ beträgt mindestens $\boldsymbol{30\,\textbf{cm}^2}$
Die Fläche zwischen der Funktion $d$ und der $x$-Achse stellt den Raum zwischen dem Griff und der Hülle dar.
Um die Behauptung zu überprüfen, berechnest du das Integral der Funktion $d$ im Bereich $-8\leq x\leq8$.
Aufgabe 1A
Aufgabe 1A
Die Fläche ist $32\,\text{cm}^2$ groß. Damit ist die Behauptung korrekt.
c) $\blacktriangleright$ Wendestelle und Extrema begründen
Bei dieser Teilaufgabe sollst du begründen, dass die Funktion $p$ eine Wendestelle, aber kein Extrema besitzt. In der Aufgabe hast du den Graphen $p'$ der ersten Ableitung von $p$ gegeben.
Die Ableitungsfunktion $p'$ hat eine Extremstelle. Das bedeutet, dass die Funktion $p$ eine Wendestelle hat.
Damit die Funktion $p$ ein Extrema hat, müsste die Ableitungsfunktion eine Nullstelle haben. Der Graph der Funktion $p'$ verläuft jedoch nur überhalb der $x$-Achse. Die Funktion $p$ hat demnach keine Extrema.
Weiter lernen mit SchulLV-PLUS!
Jetzt freischalten
Infos zu SchulLV PLUS
Ich habe bereits einen Zugang
Zugangscode einlösen
Login
Folge uns auf
SchulLV als App
