Aufgabe 1A

Aufgaben
Download als Dokument:PDFWord
Eine Isolierkanne besteht aus einer Kunststoffhülle sowie einem Glaseinsatz und soll modellmäßig beschrieben werden.
Die Kanne wird entsprechend der Abbildung 1 der Anlage im Koordinatensystem liegend betrachtet.
Außen wird der obere Rand der Hülle für $-11 \leq x \leq 11$ beschrieben durch eine Funktion $f$ mit$f(x)=\frac{1}{512} \cdot x^3 - \frac{3}{8} \cdot x + 6$; $x$ und $f(x)$ in Zentimetern.
Aufgabe 1A
Aufgabe 1A
a) Die parallel zur $y$-Achse gemessene Wandstärke der Hülle beträgt $2\,\text{mm}$.
Begründe, dass innen der obere Rand der Hülle für $-11 \leq x \leq 11$ durch eine Funktion $g$ mit $g(x)=\frac{1}{512} \cdot x^3 - \frac{3}{8} \cdot x + 5,8$ beschrieben wird; $x$ und $g(x)$ in Zentimetern.
Bestimme den Innendurchmesser der Hülle am Boden und den maximalen Innendurchmesser der Hülle.
Die Hülle erhält einen zylinderförmigen Einsatz aus Glas wie in der Abbildung 1 dargestellt. Seine Wandstärke beträgt $3\,\text{mm}$. Der Einsatz reicht vom Boden bis $1\,\text{cm}$ unterhalb der Öffnung.
Berechne die Höhe, bis zu der der Einsatz gefüllt werden muss, damit er $0,75\,\text{Liter}$ Flüssigkeit enthält.
(14P)
b)  An der Hülle wird ein Griff angebracht. Der Rand des Griffs wird für $-8 \leq x \leq 8$ beschrieben durch eine Funktion $h$ mit $h(x)=-\frac{1}{256} \cdot x^3 - \frac{3}{64} \cdot x^2 + 9$; $x$ und $h(x)$ in Zentimetern.
Zeige, dass der Übergang zwischen der Modellierung von Griff und Hülle an der Stelle $x=-8$ zwar sprung- und knickfrei, aber nicht krümmungsruckfrei ist.
Der obere Rand der Hülle hat im Punkt $B\,(8 \mid 4)$ eine waagerechte Tangente.
Bestimme die Größe des Winkels $\alpha$, unter dem der Griff am Punkt $B$ auf den oberen Rang der Hülle trifft.
Zeige, dass der parallel zur $y$-Achse gemessene Abstand zwischen Griff und oberem Rand der Hülle stets kleiner als $3,7\,\text{cm}$ ist.
(12P)
c)  Die äußere Hülle (ohne Deckel und Boden) wird aus Kunststoff gefertigt.
Berechne die Masse des dafür benötigten Kunststoffs, wenn $1\,\text{cm}^3$ Kunststoff eine Masse von $0,91\,\text{g}$ hat.
Die senkrecht zum Graphen von $f$ gemessene Dicke $d$ der Hülle soll untersucht werden.
Eine Gerade, die senkrecht zum Graphen von $f$ durch den Punkt $C\,(0 \mid 6)$ verläuft, hat die Gleichung $n(x)=\frac{8}{3}\cdot x+6$.
Untersuche, ob die Dicke $d$ im Punkt $C\,(0 \mid 6)$ um weniger als $10\,\%$ von der parallel zur $y$-Achse gemessene Wandstärke abweicht.
(13P)
d) Unabhängig vom Sachzusammenhang werden Graphen ganzrationaler Funktionen $p$ dritten Grades betrachtet, die neben einem Wendepunkt auch einen Hoch- und einen Tiefpunkt haben.
In der Abbildung 2 der Anlage ist der Graph der zugehörigen Ableitungsfunktion $p'$ dargestellt.
Begründe mithilfe der Abbildung 2, dass für jeden Graphen einer ganzrationalen Funktion $p$ dritten Grades mit obigen Eigenschaften gilt:
  • Die $x$-Koordinate des Wendepunktes liegt in der Mitte zwischen der $x$-Koordinate des Hoch- und der $x$-Koordinate des Tiefpunktes.
  • Hoch-, Wende- und Tiefpunkt liegen auf einer Geraden.
(7P)

Material

Anlage
Grafische Darstellung zu den Teilaufgaben a), b) und c)
Aufgabe 1A
Aufgabe 1A
Abbildung 1: Querschnitt der Kanne
Graph zu Teilaufgabe d)
Aufgabe 1A
Aufgabe 1A
Abbildung 2: Graph der Ableitungsfunktion $p'$
Weiter lernen mit SchulLV-PLUS!
Jetzt freischalten
Infos zu SchulLV PLUS
Ich habe bereits einen Zugang
Zugangscode einlösen
Login
Tipps
Download als Dokument:PDF
a) $\blacktriangleright$ Funktion $\boldsymbol{g}$ begründen
Der äußere obere Rand der Isolierkanne wird durch die Funktion
$f(x)=\dfrac{1}{512}x^3-\dfrac{3}{8}x+6$
beschrieben. Dabei werden die Werte $f(x)$ in Zentimeter angegeben.
Die Kanne hat eine Wandstärke von $2\,\text{mm}$. Dies entspricht $0,2\,\text{cm}$. Die Wandstärke wurde parallel zur $y$-Achse gemessen. Verschiebst du die Funktion $f$ um $0,2$ in negative $y$-Richtung, so erhältst du die Funktion $g$.
$\blacktriangleright$ Innendurchmesser $\boldsymbol{d_{\text{Boden}}}$ am Boden bestimmen
Der Boden der Kanne wird durch $x=-11$ beschrieben. Die Funktion $g$ beschreibt an jedem Punkt den Innenradius $r$ der Kanne. Der Durchmesser $d$ entspricht:
$\boldsymbol{d=2r}$
Um nun den Innendurchmesser $d_{\text{Boden}}$ zu berechnen, setzt du den Wert $x=-11$ in die Funktion $g$ ein und multiplizierst mit $2$.
$\blacktriangleright$ Maximalen Innendurchmesser $\boldsymbol{d_{\text{max}}}$ bestimmen
Um den maximalen Innendurchmesser zu berechnen, benötigst du den Hochpunkt des Graphen von $g$. Der $y$-Wert des Hochpunktes entspricht dem maximalen Radius der Kanne. Mit der Beziehung $d=2r$ kannst du dann den maximalen Durchmesser berechnen.
Für ein Maximum der Funktion $g$ müssen folgende Bedingungen gelten:
  • Notwendige Bedingung: $g'(x_E)=0$
  • Hinreichende Bedingung: $g''(x_E) <0$
Mit dem CAS kannst du so vorgehen:
  1. Prüfe die notwendige Bedingung
  2. Prüfe die hinreichende Bedingung
  3. Berechne den maximalen Durchmesser
$\blacktriangleright$ Höhe $\boldsymbol{h}$ berechnen
Der Einsatz soll nun nur mit $0,75$ Litern befüllt werden. Um die Höhe $h$ zu berechnen, bis zu der der Einsatz befüllt ist, löst du die Formel zur Berechnung des Volumens nach der Höhe auf. Anschießend kannst du den Wert für den Radius $r$ berechnen und diesen zusammen mit $V=750\,\text{cm}^3$ in die Formel einsetzen.
Da der Glaseinsatz die Kanne an dem tiefstem Punkt der Funktion $g$ berührt, ist der Innrenradius $r$ durch den Tiefpunkt des Graphen zu $g$ gegeben. Beachte dabei die Wandstärke.
Für ein Minimum von $g$ gelten folgende Bedingung:
  • Notwendige Bedingung: $g'(x_E)=0$
  • Hinreichende Bedingung: $g''(x_E)>0$
b) $\blacktriangleright$ Übergang begründen
Es wird ein Griff an die Kanne angebracht, der durch die Funktion
$h(x)=-\dfrac{1}{256}x^3-\dfrac{3}{64}x^2+9$
in dem Bereich $-8\leq x\leq8$ beschrieben wird.

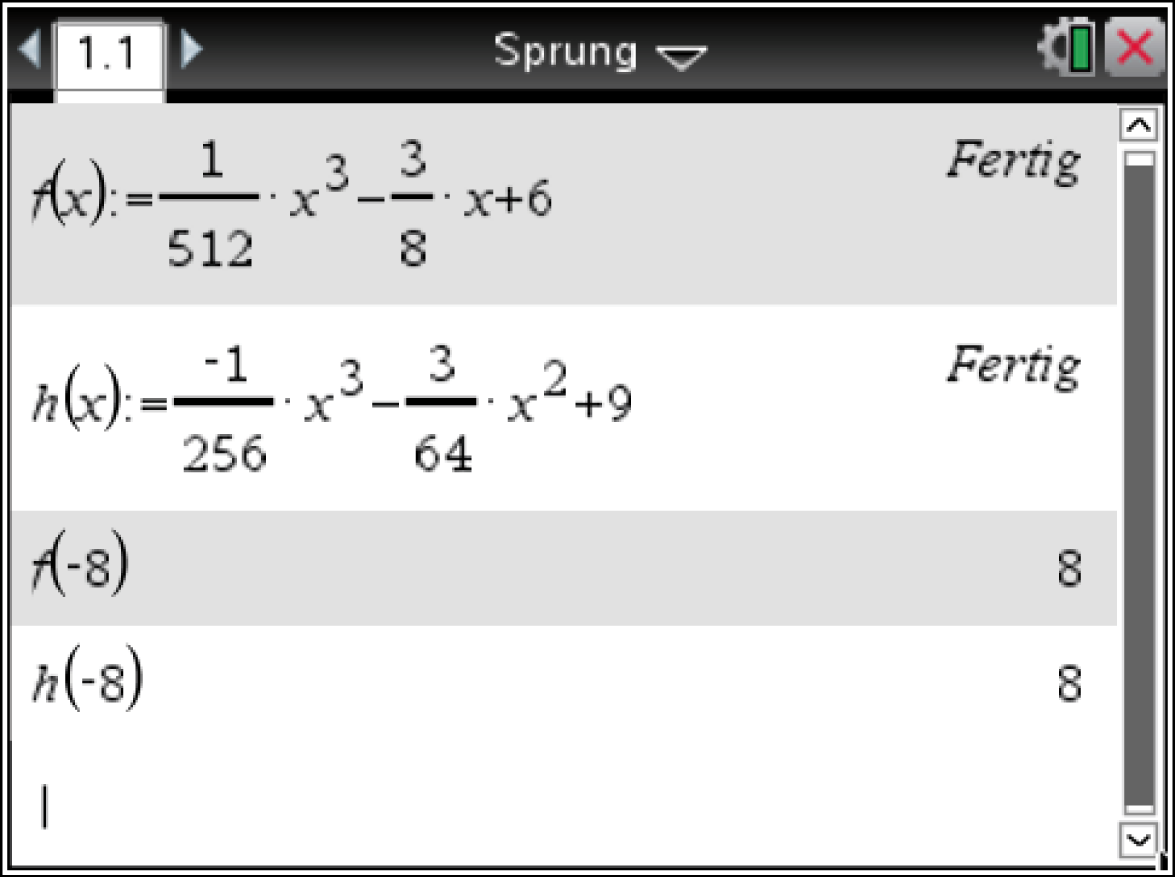

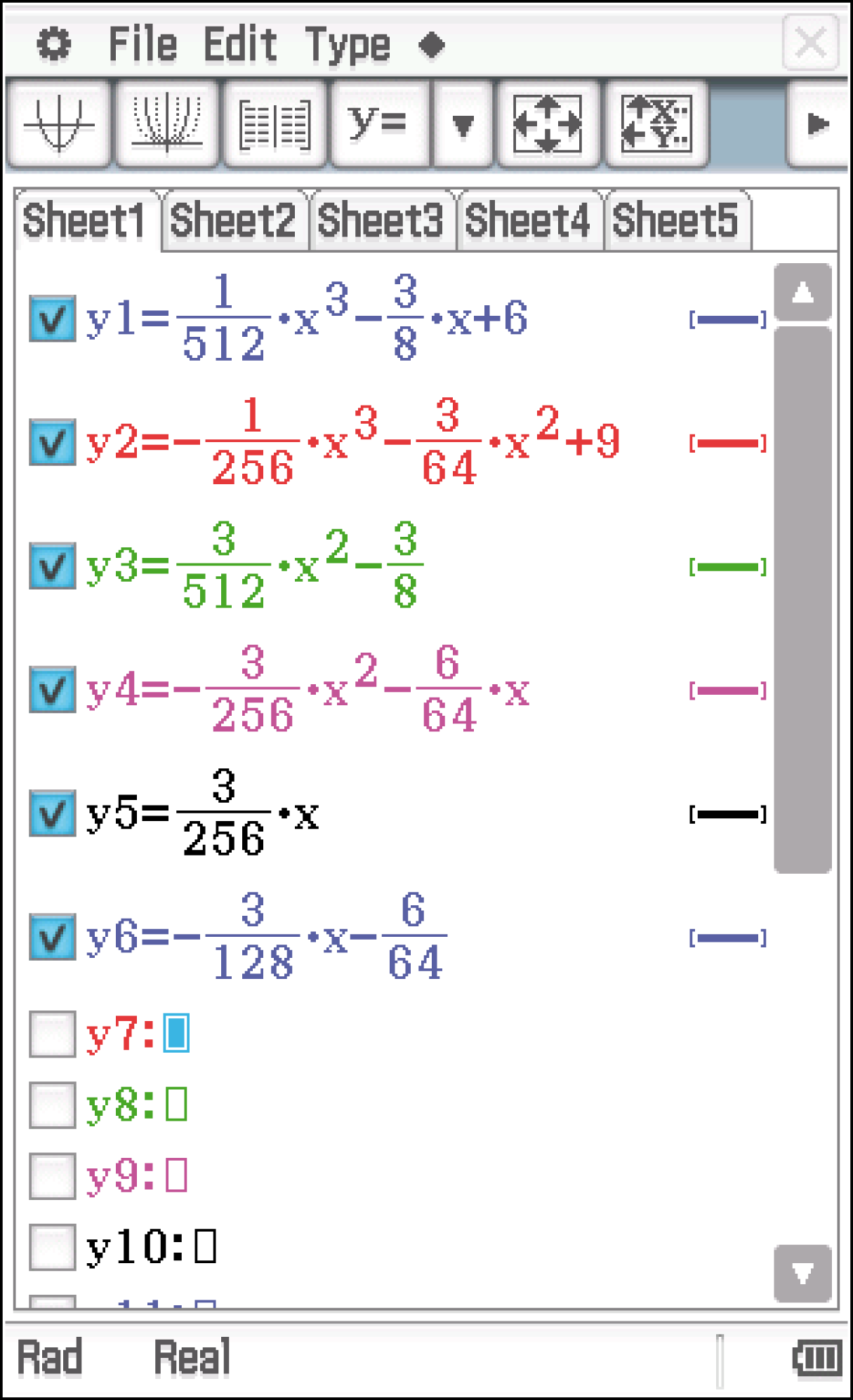

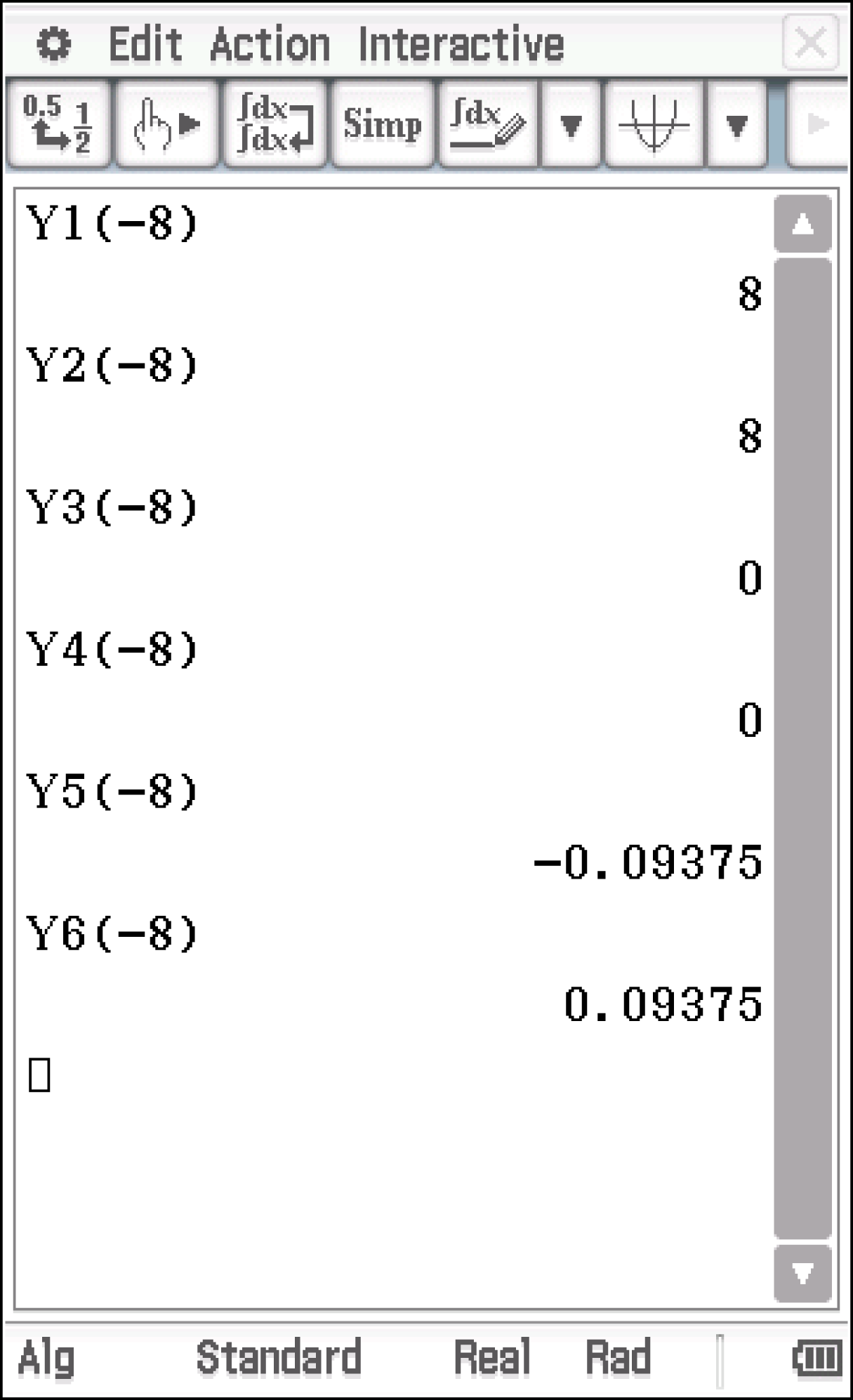

  • Damit der Übergang zwischen Kanne und Griff sprungfrei verläuft, müssen die Funktionen $f$ und $h$ an der Stelle $x=-8$ den gleichen Funktionswert haben.
  • Ist der Übergang knickfrei , so müsse die Funktionen an der Stelle $x=-8$ die selbe Steigung haben. Die Werte der ersten Ableitungen müssen daher an der zu untersuchenden Stellen gleich sein.

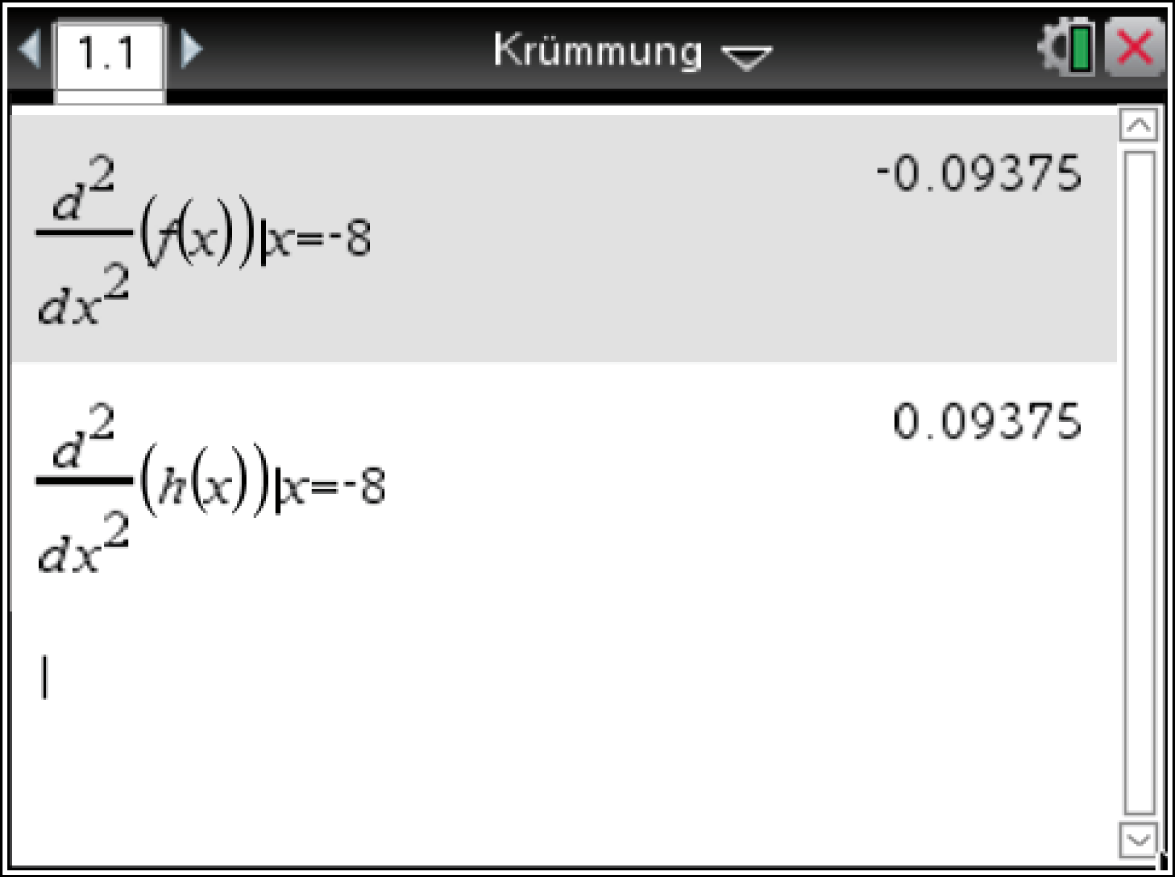

  • Um zu zeigen, dass der Übergang nicht krümmungsruckfrei ist, musst du die zweiten Ableitungen betrachten. Sind die Funktionswerte der zweiten Ableitungen von $f$ und $h$ an der Stelle $x=-8$ nicht gleich, so ist der Übergang nicht krümmungsruckfrei.
$\blacktriangleright$ Winkel $\boldsymbol{\alpha}$ bestimmen

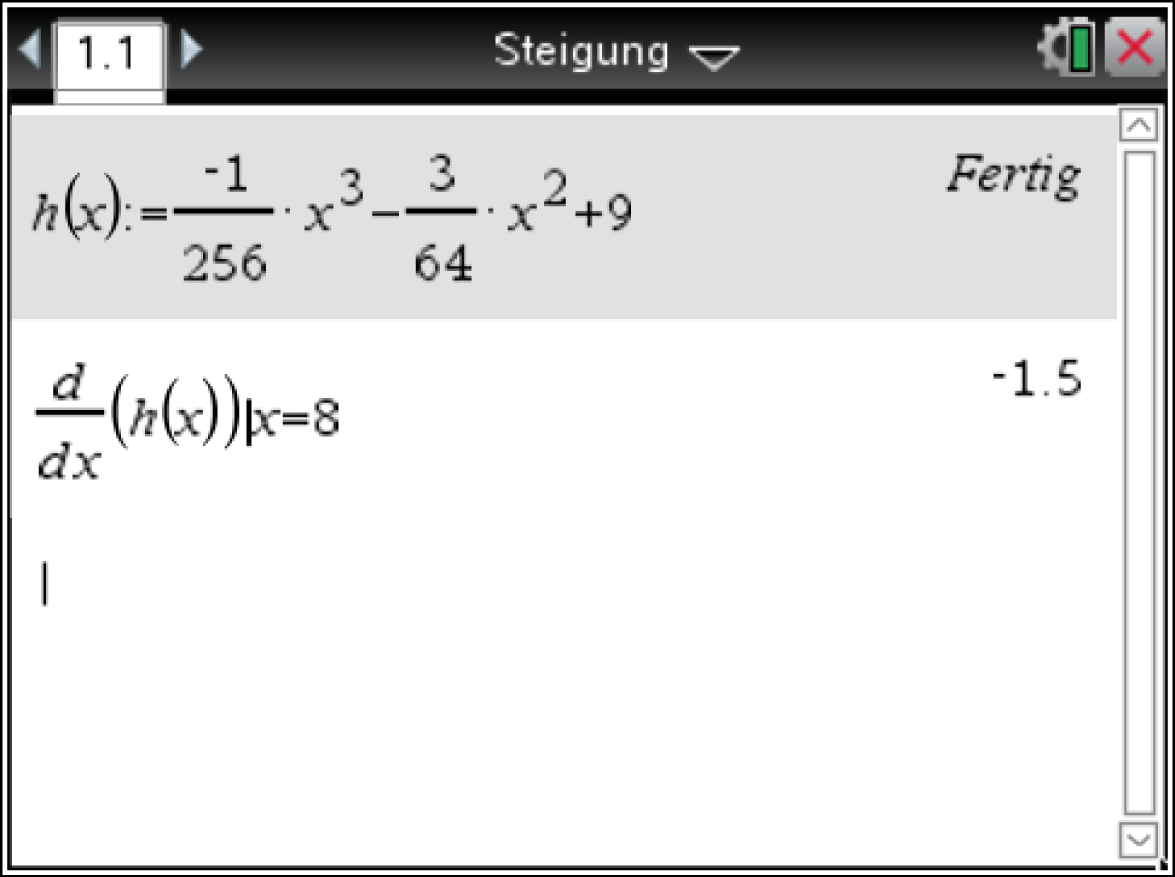

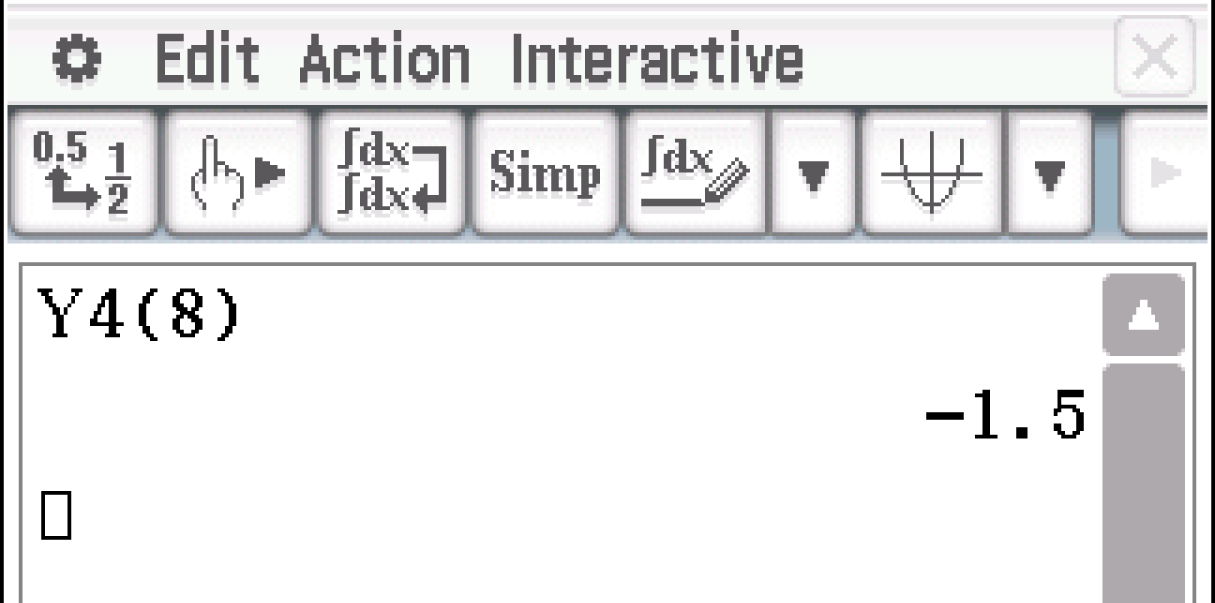

Um den Winkel $\alpha$ zu bestimmen, unter welchem der Griff im Punkt $B(8\mid4)$ auf den oberen Rand der Hülle trifft, berechnest du den Steigungswinkel der Funktion $h$ an der Stelle $8$.
Der Steigungswinkel wird wie folgt berechnet:
$\boldsymbol{\tan\alpha=m}$
Dabei ist $m$ die Steigung des Graphen in dem zu untersuchenden Punkt. In unserem Fall also $h'(8)$. Berechne diesen Wert mit Hilfe des CAS und setze ihn anschließend in die Formel ein.

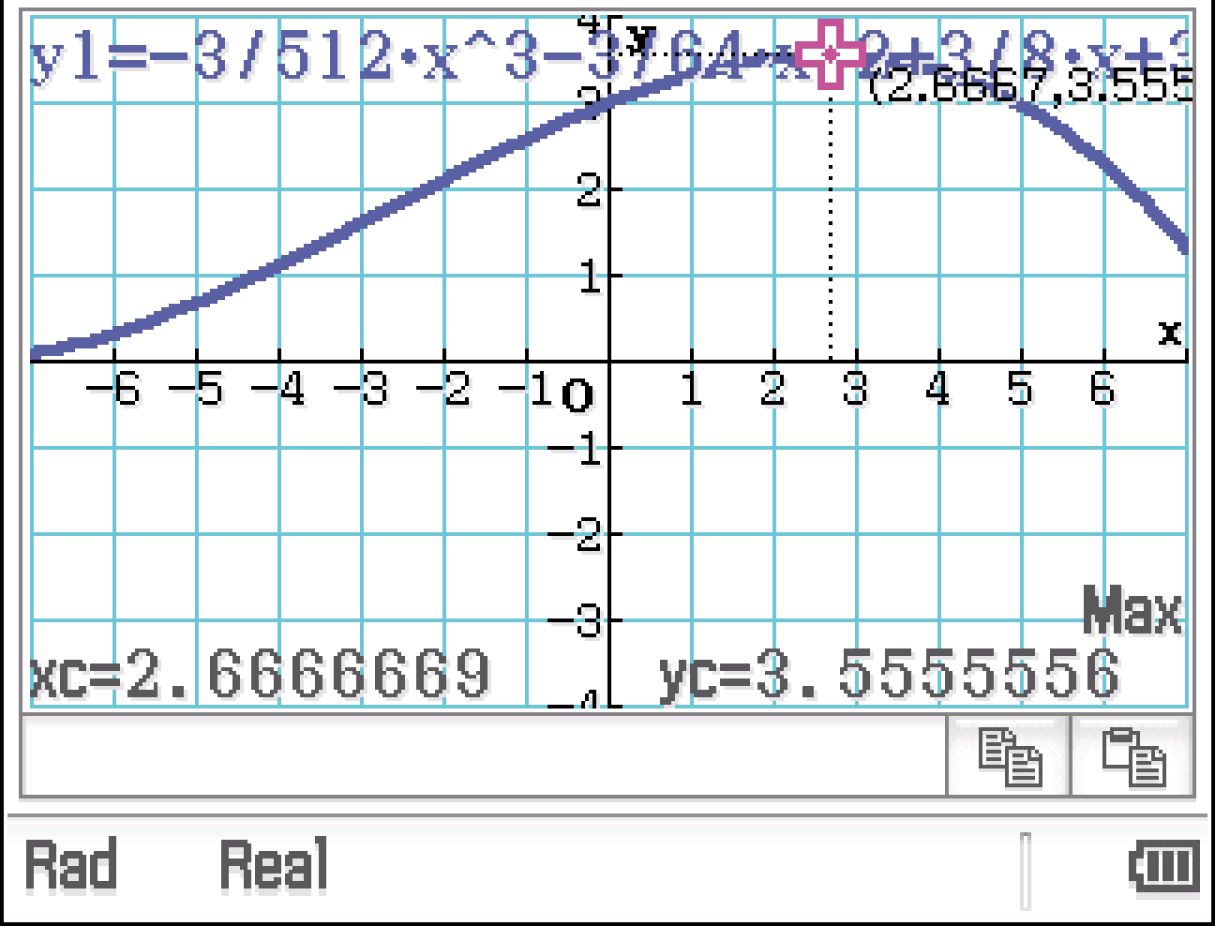

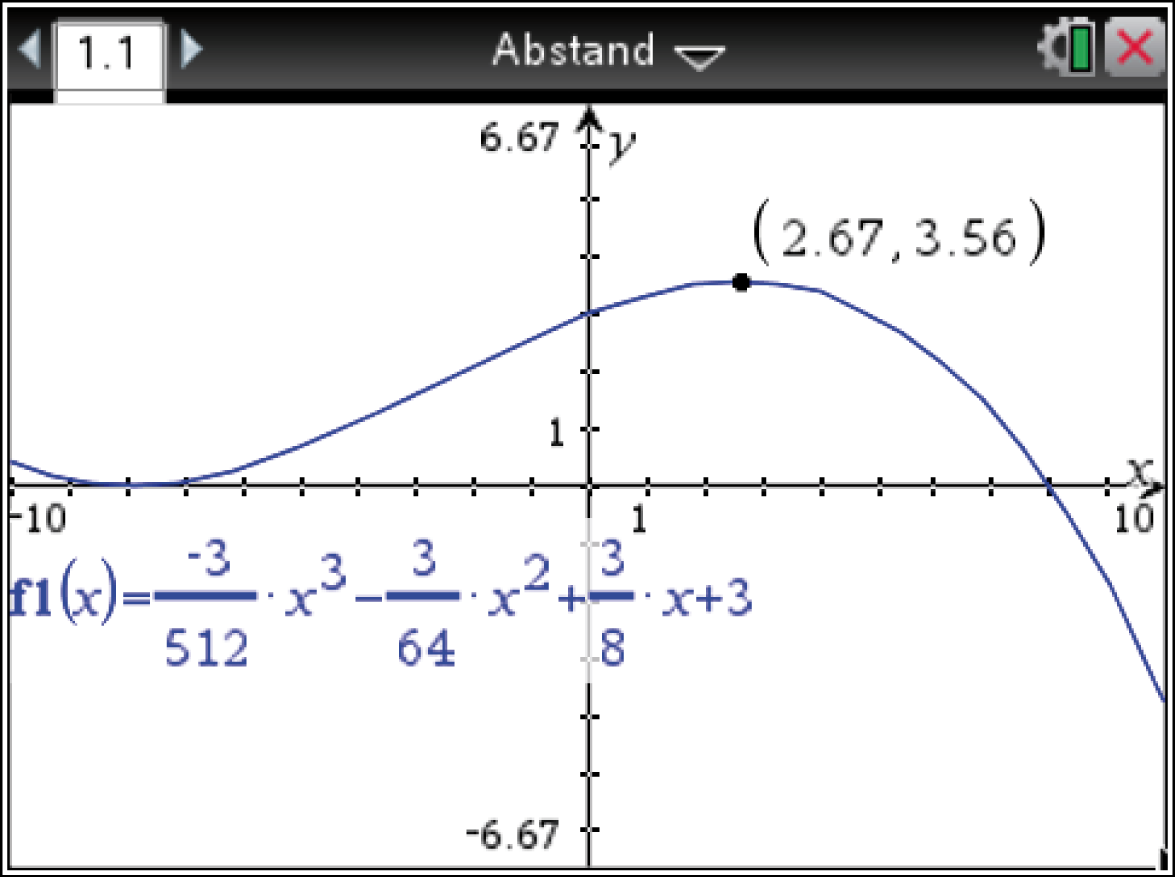

$\blacktriangleright$ Behauptungen zeigen
Deine Aufgabe ist es zu zeigen, dass der parallel zur $y$-Achse gemessene Abstand zwischen Griff und oberem Rand der Hülle stets kleiner als $3,7 \text{ cm}$ ist. Um dies zu zeigen, bildest du die Differenzfunktion $d(x)=h(x)-f(x)$. Untersuche dann die Funktion $d$ mit dem CAS auf Extremstellen. Verläuft die Funktion immer unter $3,7$, so ist der Abstand stets kleiner als $3,7$.

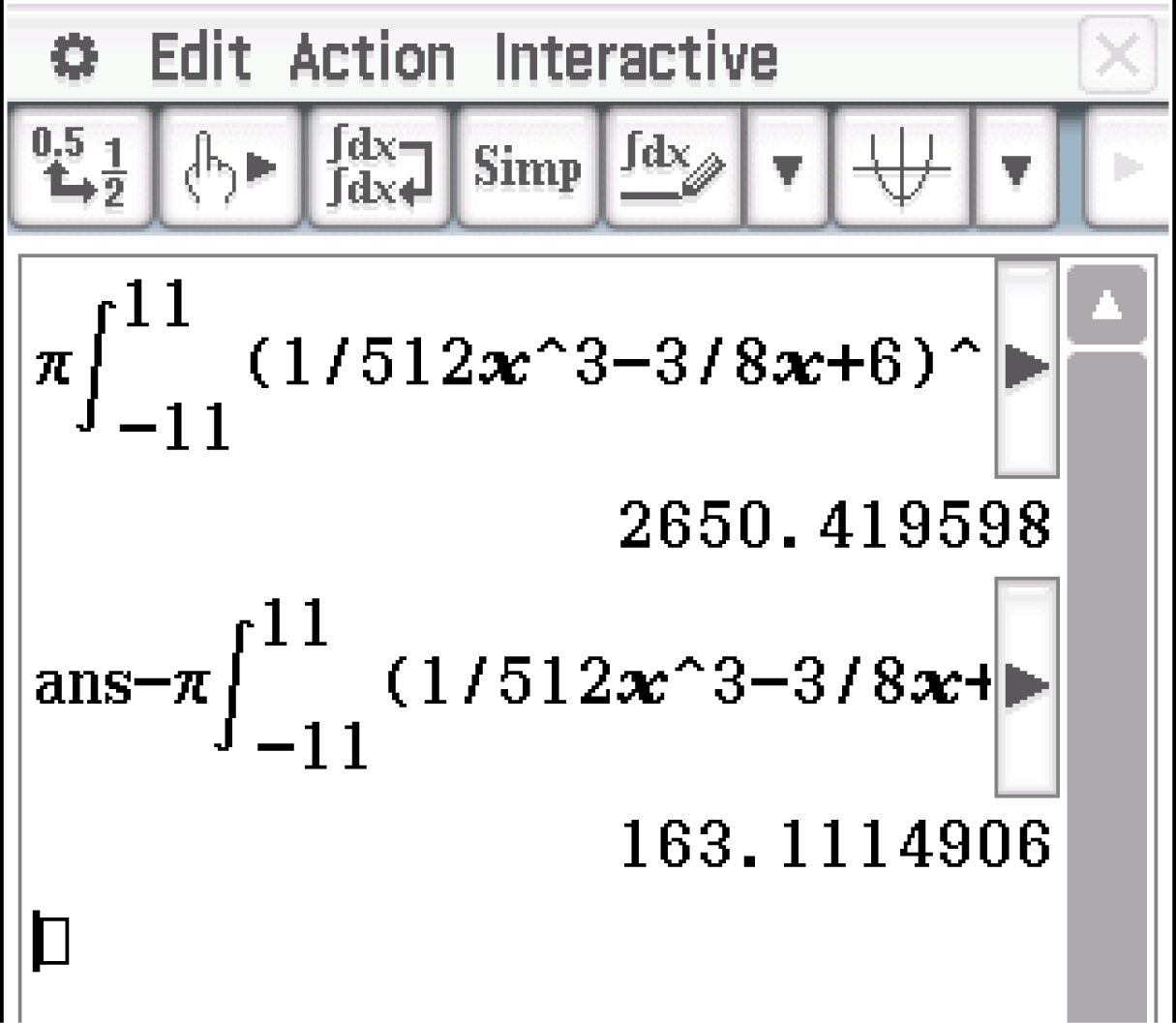

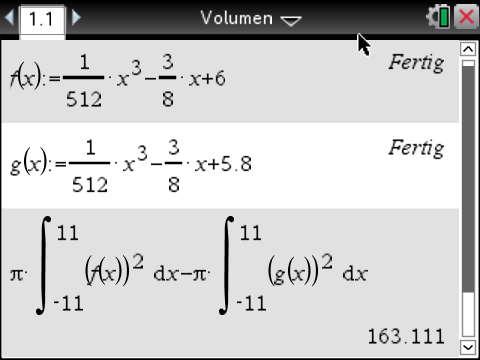

c) $\blacktriangleright$ Masse des benötigten Kunststoffes berechnen
Um die Masse des benötigten Kunststoffes zu berechnen, benötigst du das Volumen des verwendeten Kunststoffes. Ein Kubikzentimeter Kunststoff hat eine Masse von $0,91\,\text{g}$. Berechne nun zunächst das Volumen der äußeren Hülle ohne Deckel und Boden und multipliziere dann mit der Masse für $1\,\text{cm}^3$.
Um das Volumen der äußeren Hülle ohne Deckel und Boden zu berechnen, berechnest du das Volumen der Isolierkanne mit äußerem Rand $f$, sowie das Volumen der Isolierkanne mit innerem Rand $g$. Die Differenz liefert das für den Kunststoff benötigte Volumen. Die einzelnen Volumina berechnest du mit der Formel für das Volumen eines Rotationskörpers (durch Rotation einer Fläche, die vom Graphen einer Funktion $f$ und der $x$-Achse begrenzt ist):
$V = \pi \cdot \displaystyle\int_{a}^{b} (f(x))^2\mathrm dx$

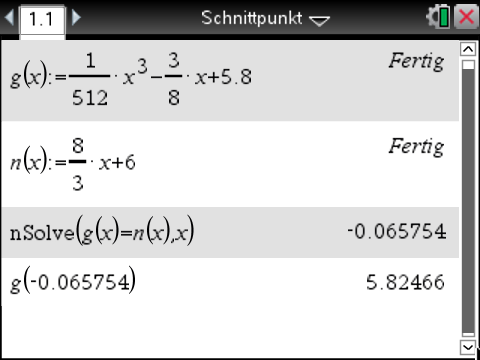

$\blacktriangleright$ Abweichung von der Dicke zur Wandstärke untersuchen

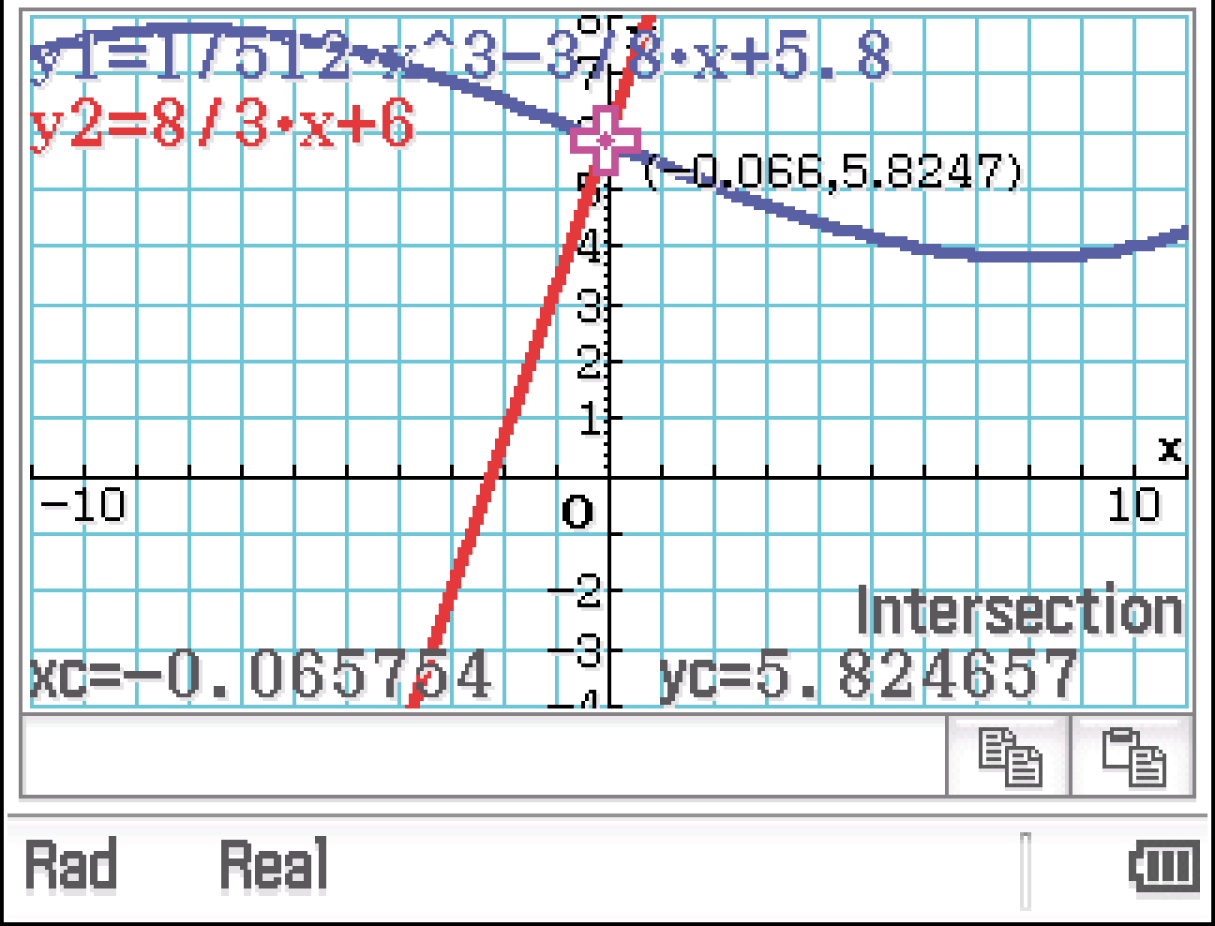

Um zu prüfen, ob die Dicke $d$ im Punkt $C\left(0 \mid 6\right)$ weniger als $10 \%$ von der parallel zur $y$-Achse gemessenen Wandstärke abweicht, musst du $d$ berechnen. Da die Gleichung $n(x)$ der Geraden, die senkrecht zu $f$ durch den Punkt $C$ verläuft, in der Aufgabenstellung gegeben ist, kannst du mit deinem CAS den Schnittpunkt $P$ der Graphen von $n$ und $g$ ermitteln. Der gesuchte Abstand $d$ ergibt sich aus dem Abstand zwischen $P$ und $C$. Überprüfe, ob dieser weniger als $10 \%$ von der Wandstärke, die $0,2 \text{ cm}$ beträgt, abweicht.
d) $\blacktriangleright$ Aussagen begründen
1. Aussage begründen
In dieser Teilaufgabe sollst du begründen, dass die $x$-Koordinate des Wendepunktes in der Mitte zwischen der $x$-Koordinate des Hochpunkts und der des Tiefpunkts liegt. Nutze dazu die Abbildung 2, die den Graphen einer möglichen Ableitungsfunktion $p'$ darstellt.
Folgendes kannst du aus der Aufgabenstellung folgern:
  • Die beiden Nullstellen $x_1$ und $x_3$ der Ableitungsfunktion sind nach der notwendigen Bedingung wegen $p'(x_E)=0$ potentielle Extremstellen der Funktion $p$. Da der Graph von $p$ laut Aufgabenstellung einen Hoch- und einen Tiefpunkt besitzt, liegen diese an den Stellen $x_1$ und $x_3$.
  • Die Extremstelle $x_2$ der Funktion von $p'$ ist nach der hinreichenden Bedingung für eine Wendestelle eine potentielle Wendestelle der Funktion von $p$. Da in der Aufgabenstellung auch eine Wendestelle der Funktion von $p$ vorausgesetzt wird, liegt diese bei $x_2$.
2. Aussage begründen
Hier sollst du zeigen, dass Hoch-, Wende- und Tiefpunkt auf einer Geraden liegen. Nutze dazu erneut die Symmetrie des Graphen von $p'$ aus Abbildung 2.
Weiter lernen mit SchulLV-PLUS!
Jetzt freischalten
Infos zu SchulLV PLUS
Ich habe bereits einen Zugang
Zugangscode einlösen
Login
Lösungen TI
Download als Dokument:PDF
a) $\blacktriangleright$ Funktion $\boldsymbol{g}$ begründen
Der äußere obere Rand der Isolierkanne wird durch die Funktion
$f(x)=\dfrac{1}{512}x^3-\dfrac{3}{8}x+6$
beschrieben. Dabei werden die Werte $f(x)$ in Zentimeter angegeben.
Die Kanne hat eine Wandstärke von $2\,\text{mm}$. Dies entspricht $0,2\,\text{cm}$. Die Wandstärke wurde parallel zur $y$-Achse gemessen. Verschiebst du die Funktion $f$ um $0,2$ in negative $y$-Richtung, so erhältst du die Funktion $g$.
$\begin{array}[t]{rlll} f(x)&=& \dfrac{1}{512}x^3-\dfrac{3}{8}x+6\quad &\scriptsize \text{Verschiebung in negative y-Richtung} \\[5pt] f^*(x)&=&\dfrac{1}{512}x^3-\dfrac{3}{8}x+6-0,2\\[5pt] &=&\dfrac{1}{512}x^3-\dfrac{3}{8}x+5,8\\[5pt] &=&g(x) \end{array}$
Die Funktion $g$ beschreibt den inneren oberen Rand der Isolierkanne.
$\blacktriangleright$ Innendurchmesser $\boldsymbol{d_{\text{Boden}}}$ am Boden bestimmen
Der Boden der Kanne wird durch $x=-11$ beschrieben. Die Funktion $g$ beschreibt an jedem Punkt den Innenradius $r$ der Kanne. Der Durchmesser $d$ entspricht:
$\boldsymbol{d=2r}$
Um nun den Innendurchmesser $d_{\text{Boden}}$ zu berechnen, setzt du den Wert $x=-11$ in die Funktion $g$ ein und multiplizierst mit $2$.
Es gilt:

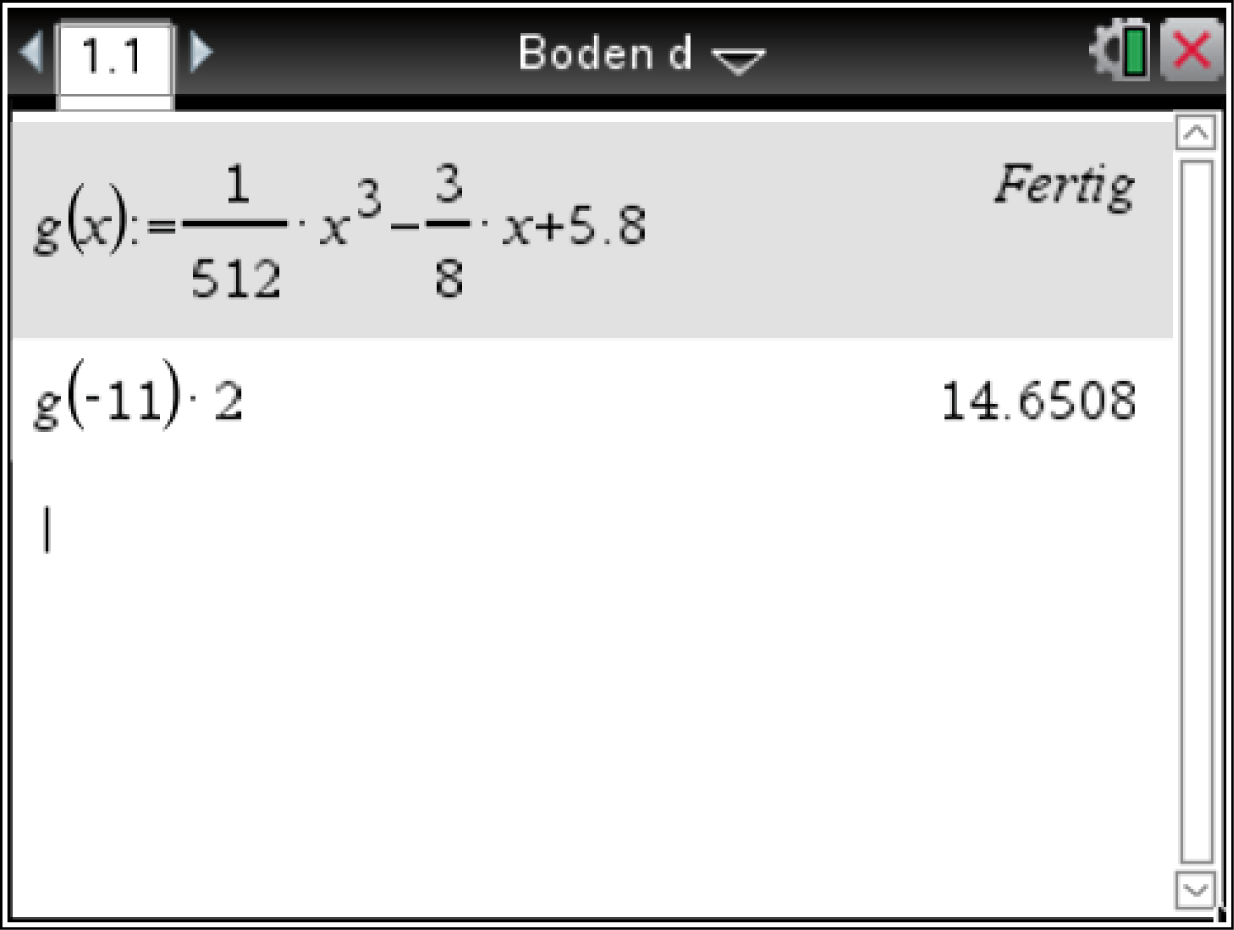

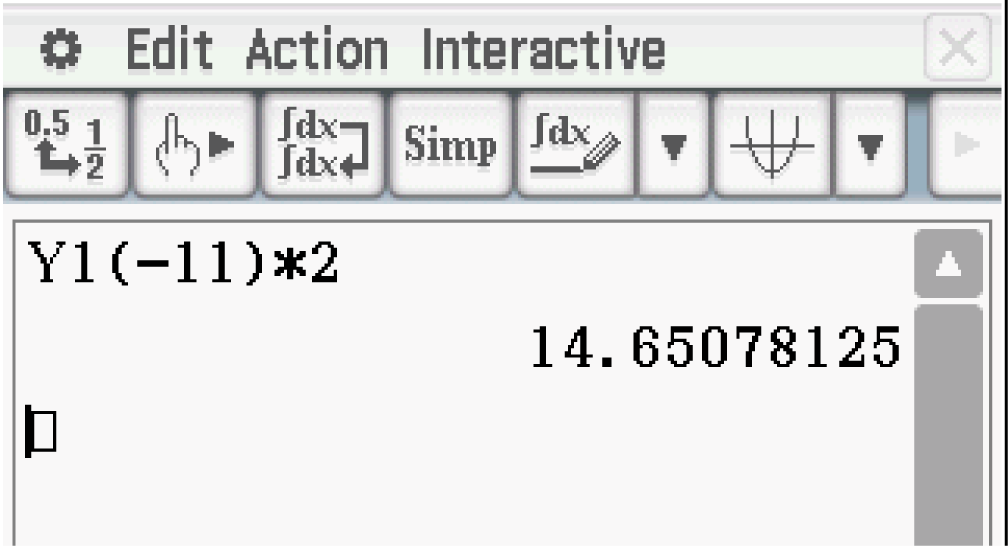

$\begin{array}[t]{rll} d_{\text{Boden}}&=&2\cdot g(-11) \end{array}$
Dies kannst du mit dem CAS berechnen.
Aufgabe 1A
Aufgabe 1A
Der Innendurchmesser $d_{Boden}$ am Boden beträgt etwa $14,7\,\text{cm}$.
$\blacktriangleright$ Maximalen Innendurchmesser $\boldsymbol{d_{\text{max}}}$ bestimmen
Um den maximalen Innendurchmesser zu berechnen, benötigst du den Hochpunkt des Graphen von $g$. Der $y$-Wert des Hochpunktes entspricht dem maximalen Radius der Kanne. Mit der Beziehung $d=2r$ kannst du dann den maximalen Durchmesser berechnen.
Für ein Maximum der Funktion $g$ müssen folgende Bedingungen gelten:
  • Notwendige Bedingung: $g'(x_E)=0$
  • Hinreichende Bedingung: $g''(x_E) <0$
Mit dem CAS kannst du so vorgehen:
  1. Prüfe die notwendige Bedingung
  2. Prüfe die hinreichende Bedingung
  3. Berechne den maximalen Durchmesser
1. Schritt: Notwendige Bedingung prüfen

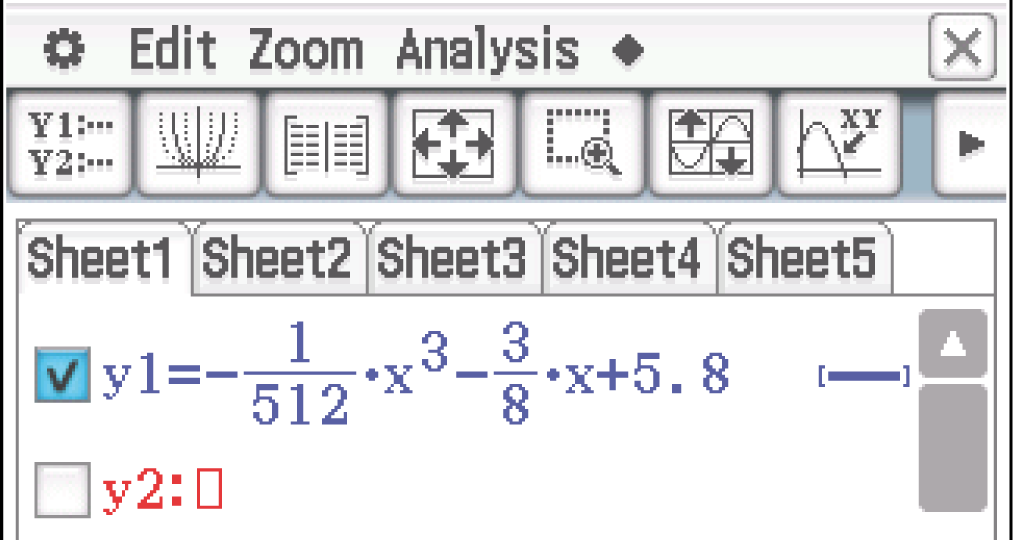

Definiere zunächst die Funktion $g$ in dem CAS. Mit folgendem Befehl kannst du die erste Ableitung $g'$ definieren:
4: Analysis $\rightarrow$ 1: Ableitung

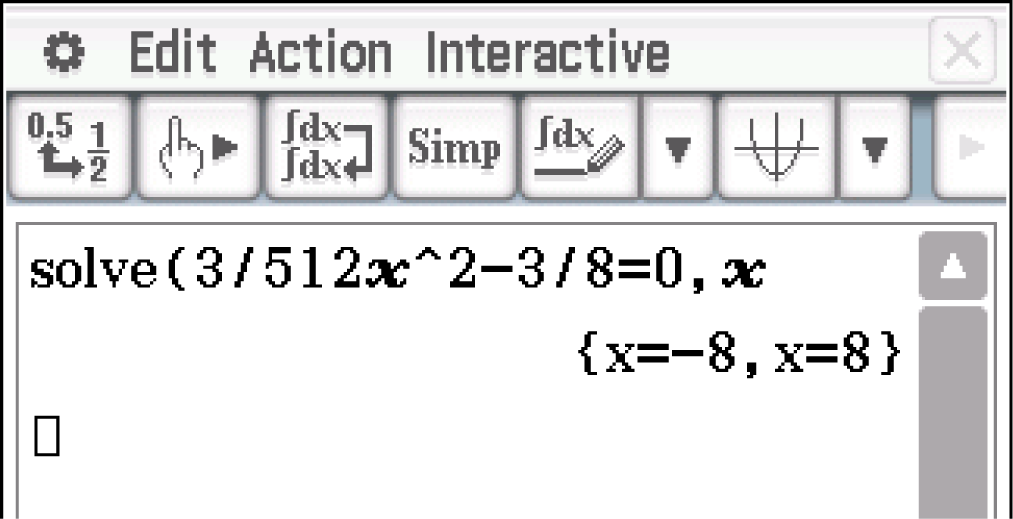

Mit dem solve -Befehl kannst du die notwendige Bedingung überprüfen.
Aufgabe 1A
Aufgabe 1A
Die Funktion $g$ hat an den Stellen $x_1=-8$ und $x_2=8$ potentielle Extremstellen.
2. Schritt: Hinreichende Bedingung prüfen

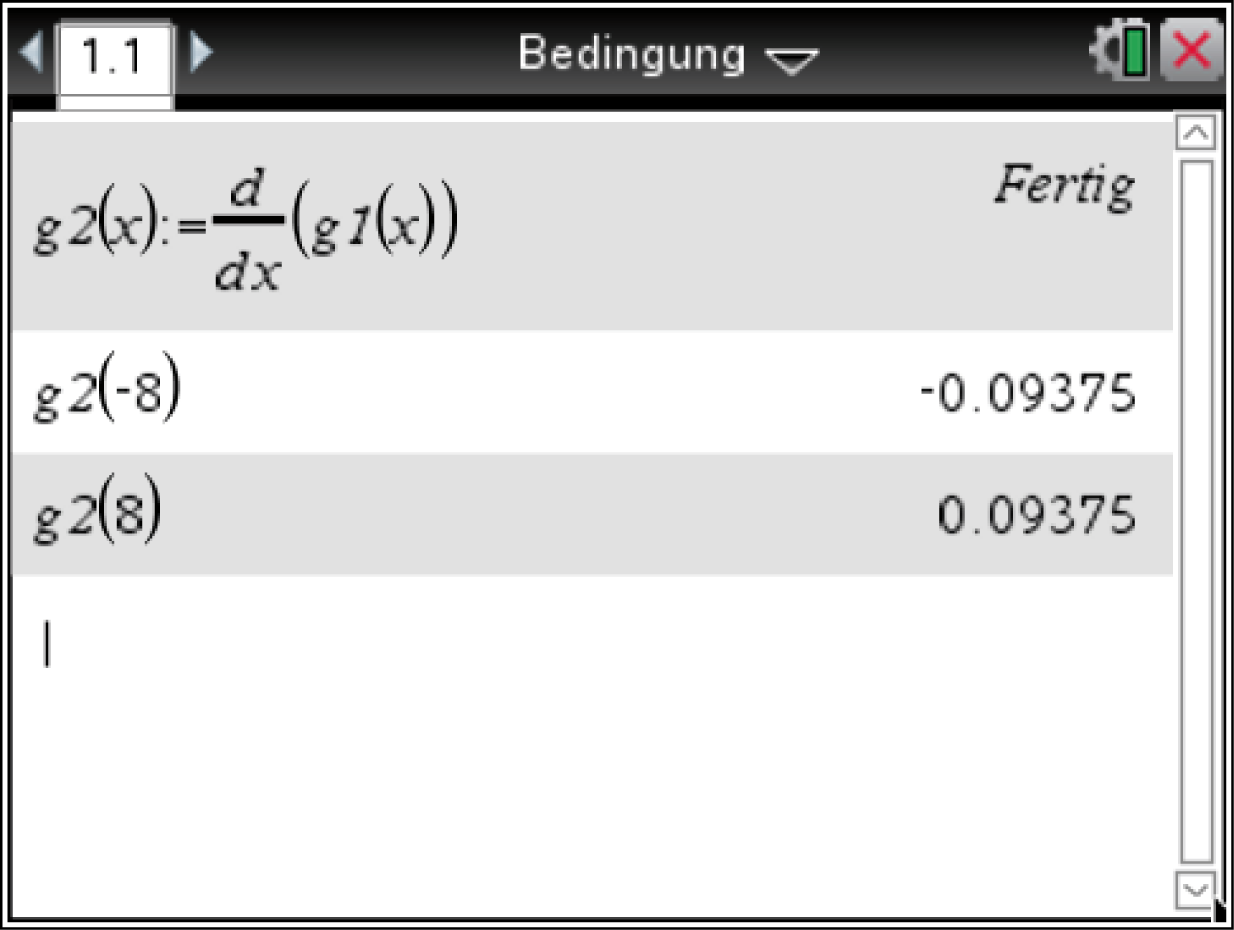

Definiere dir nun die zweite Ableitung $g''$ mit Hilfe des CAS und setze die potentielle Extremstellen in die zweiten Ableitung $g''$ ein.
Aufgabe 1A
Aufgabe 1A
Die Funktion $g$ hat an der Stelle $x_1=-8$ ein Maximum und an der Stelle $x_2=8$ ein Minimum.
4. Schritt: Maximalen Durchmesser berechnen

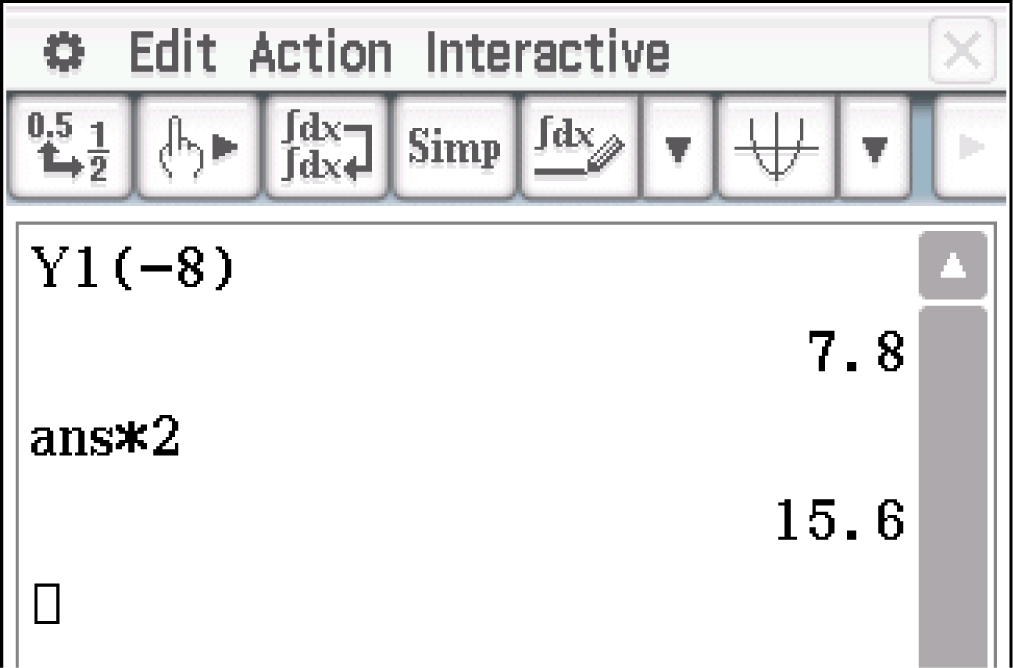

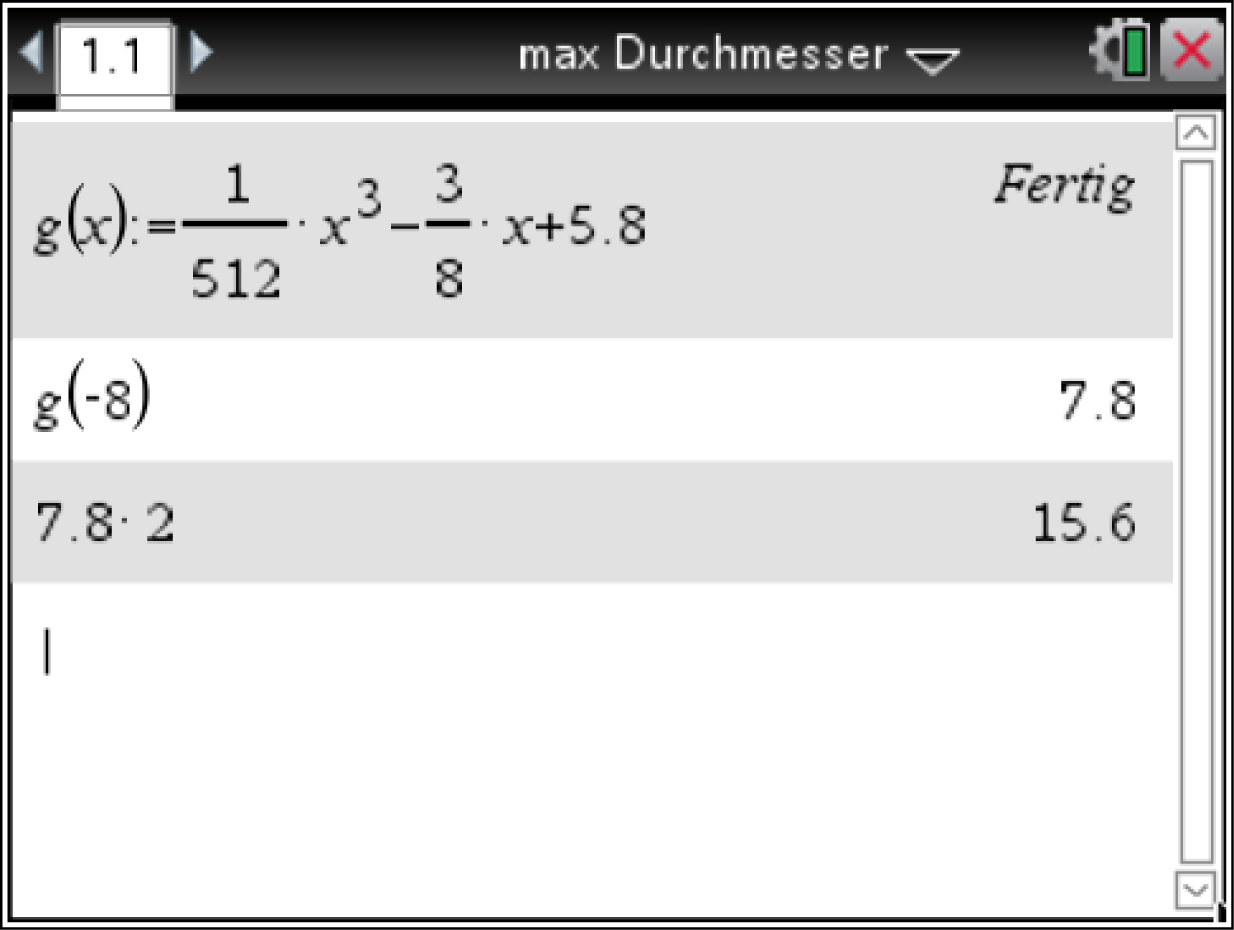

Setze nun $x=-8$ in die Funktion $g$ ein, um den maximalen Radius zu berechnen. Anschließend multiplizierst du den Radius mit $2$ um den maximalen Durchmesser zu berechnen.
Aufgabe 1A
Aufgabe 1A
Der maximale Durchmesser beträgt $15,6\,\text{cm}$.
$\blacktriangleright$ Höhe $\boldsymbol{h}$ berechnen
Der Einsatz soll nun nur mit $0,75$ Litern befüllt werden. Um die Höhe $h$ zu berechnen, bis zu der der Einsatz befüllt ist, löst du die Formel zur Berechnung des Volumens nach der Höhe auf. Anschießend kannst du den Wert für den Radius $r$ berechnen und diesen zusammen mit $V=750\,\text{cm}^3$ in die Formel einsetzen.
1. Schritt: Volumenformel umformen
Forme die Formel zur Berechnung des Volumes so um, dass du die Höhe berechnen kannst:
$\begin{array}[t]{rlll} V&=&\pi\cdot r^2\cdot h& \quad \scriptsize \mid\; :\pi\\[5pt] \dfrac{V}{\pi} &=&r^2\cdot h& \quad \scriptsize \mid\; :r^2\\[5pt] \dfrac{V}{\pi\cdot r^2} &=&h \end{array}$
Da $V$ in der Aufgabenstellung vorgegeben ist, musst du noch den Innenradius $r$ des Einsatzes berechnen.
2. Schritt: Innenradius $\boldsymbol{r}$ berechnen
Berechne den Innenradius $r$ des Glaseinsatzes. Dieser berührt die Kanne an dem tiefstem Punkt der Funktion $g$. Berechne daher den Tiefpunkt des Graphen zu $g$. Beachte dabei die Wandstärke.
Für ein Minimum von $g$ gelten folgende Bedingung:
  • Notwendige Bedingung: $g'(x_E)=0$
  • Hinreichende Bedingung: $g''(x_E)>0$
Aus der vorherigen Teilaufgabe weißt du, dass die Funktion $g$ an der Stelle $x_2=8$ ein Minimum hat.

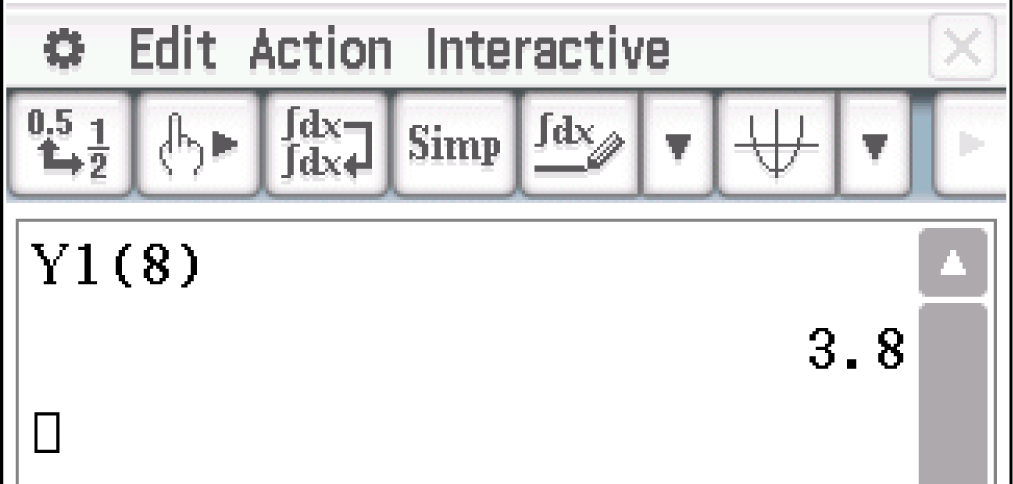

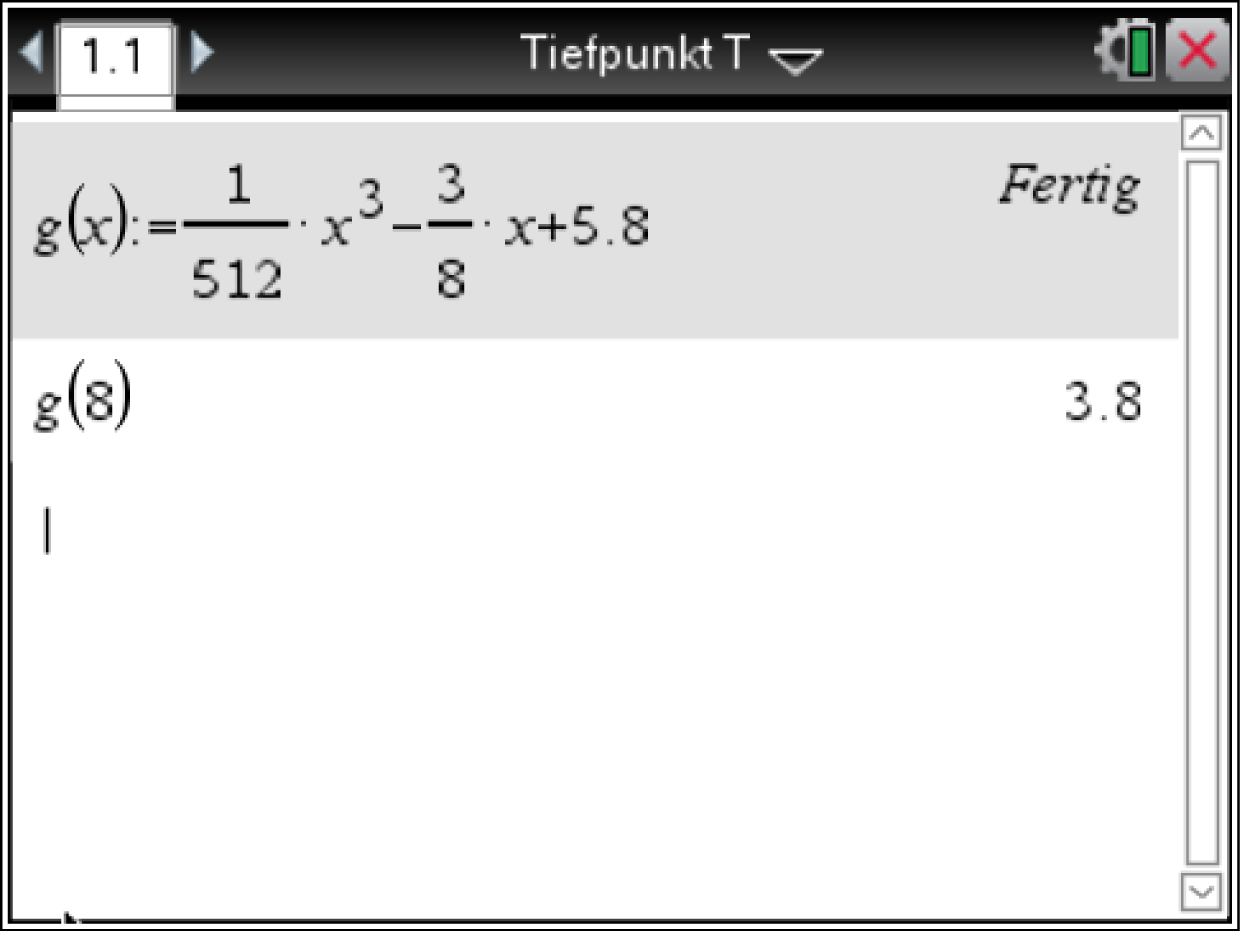

Setze den Wert $x_2=8$ in den Term der Funktion $g$ ein. Dein CAS liefert dir:
Aufgabe 1A
Aufgabe 1A
Der Tiefpunkt $T$ hat die Koordinaten $T(8\mid3,8)$.
Demnach hat der Einsatz folgenden Radius $r$, da $0,3 \text{ cm}$ wegen der Wandstärke abgezogen werden müssen:
$\begin{array}[t]{rll} r&=&3,8\,\text{cm}-0,3\,\text{cm} \\[5pt] r &=&3,5\,\text{cm} \end{array}$
3. Schritt: Radius und Volumen einsetzen
Setzt du den Innenradius $r=3,5\,\text{cm}$ und das Volumen $V=750\,\text{cm}^3$ in die umgeformte Volumenformel ein, so erhältst du:
$\begin{array}[t]{rll} h&=&\dfrac{750\,\text{cm}^3}{\pi\cdot (3,5\,\text{cm})^2}\\[5pt] h&=&19,5\,\text{cm} \end{array}$
Der Einsatz ist bis zu einer Höhe von ca. $19,5\,\text{cm}$ mit Flüssigkeit befüllt.

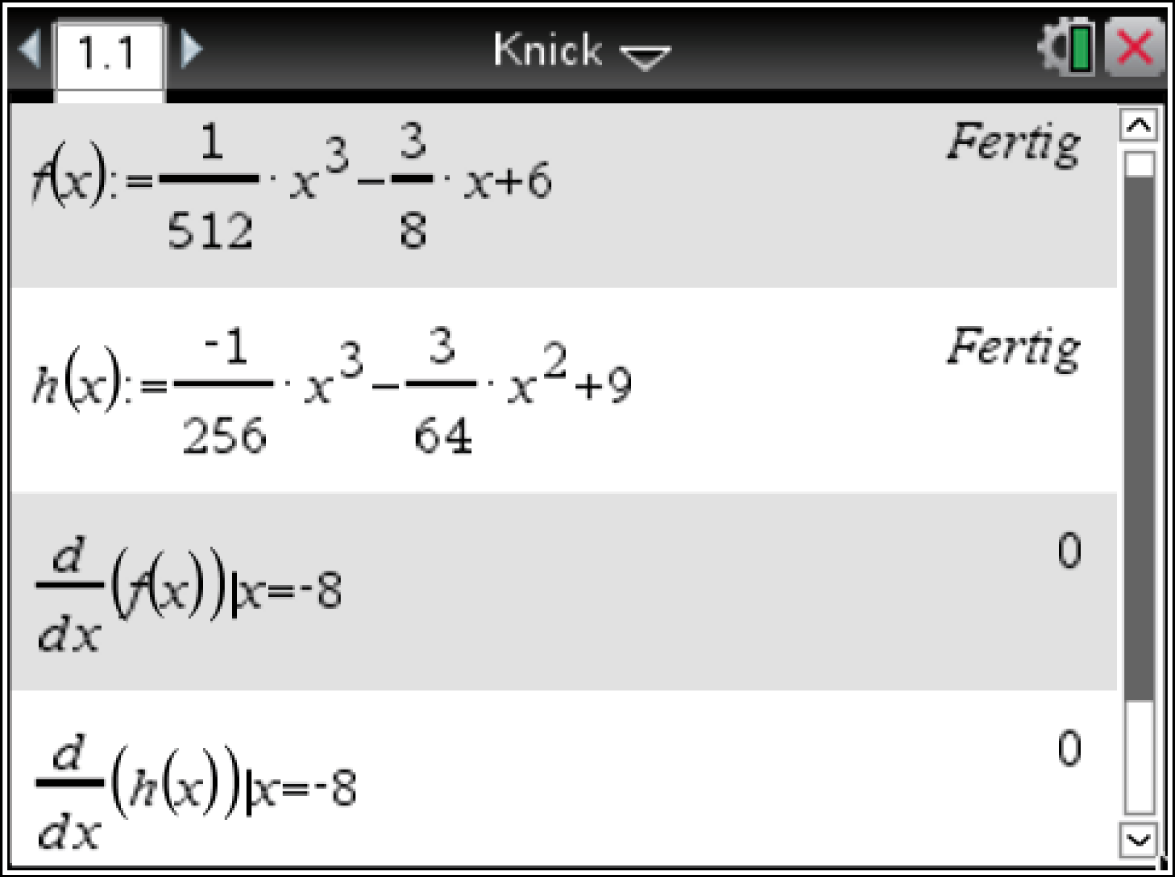

b) $\blacktriangleright$ Übergang begründen
Es wird ein Griff an die Kanne angebracht, der durch die Funktion
$h(x)=-\dfrac{1}{256}x^3-\dfrac{3}{64}x^2+9$
in dem Bereich $-8\leq x\leq8$ beschrieben wird.
  • Damit der Übergang zwischen Kanne und Griff sprungfrei verläuft, müssen die Funktionen $f$ und $h$ an der Stelle $x=-8$ den gleichen Funktionswert haben.
  • Ist der Übergang knickfrei , so müsse die Funktionen an der Stelle $x=-8$ die selbe Steigung haben. Die Werte der ersten Ableitungen müssen daher an der zu untersuchenden Stellen gleich sein.
  • Um zu zeigen, dass der Übergang nicht krümmungsruckfrei ist, musst du die zweiten Ableitungen betrachten. Sind die Funktionswerte der zweiten Ableitungen von $f$ und $h$ an der Stelle $x=-8$ nicht gleich, so ist der Übergang nicht krümmungsruckfrei.
Dies kannst du mit deinem CAS überprüfen. Definiere zunächst die Funktionen $f$ und $h$. Den Befehl für die erste und zweite Ableitung an einem Punkt findest du im Menü unter:
4: Analysis $\rightarrow$ 2: Numerische Ableitung an einem Punkt
Damit erhältst du:
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Es gilt:
$\begin{array}[t]{rll} f(-8)&=8&=h(-8)\\[5pt] f'(-8) &=0&=h'(-8)\\[5pt] \end{array}$
$\begin{array}[t]{rlll} f''(-8) &=-0,09375&\neq 0,09375&= h''(-8) \end{array}$
Der Übergang von dem Griff auf die Kanne ist an der Stelle $x=-8$ sprung- und knickfrei, aber nicht krümmungsruckfrei.
$\blacktriangleright$ Winkel $\boldsymbol{\alpha}$ bestimmen
Um den Winkel $\alpha$ zu bestimmen, unter welchem der Griff im Punkt $B(8\mid4)$ auf den oberen Rand der Hülle trifft, berechnest du den Steigungswinkel der Funktion $h$ an der Stelle $8$.
Der Steigungswinkel wird wie folgt berechnet:
$\boldsymbol{\tan\alpha=m}$
Dabei ist $m$ die Steigung des Graphen in dem zu untersuchenden Punkt. In unserem Fall also $h'(8)$. Berechne diesen Wert mit Hilfe des CAS und setze ihn anschließend in die Formel ein.
Aufgabe 1A
Aufgabe 1A
Die Steigung ist an der Stelle $8$ gleich $-1,5$.
Einsetzen ergibt:
$\begin{array}[t]{rlll} \tan\alpha&=&h'(-8)\\[5pt] \tan\alpha &=&-1,5& \quad \scriptsize \mid\; \tan^{-1}\\[5pt] \alpha&=&-56,3^{\circ} \end{array}$
Der Griff trifft in einem Winkel von $56,3^{\circ}$ auf die Hülle der Kanne.
$\blacktriangleright$ Behauptungen zeigen
Deine Aufgabe ist es zu zeigen, dass der parallel zur $y$-Achse gemessene Abstand zwischen Griff und oberem Rand der Hülle stets kleiner als $3,7 \text{ cm}$ ist. Um dies zu zeigen, bildest du die Differenzfunktion $d(x)=h(x)-f(x)$. Untersuche dann die Funktion $d$ mit dem CAS auf Extremstellen. Verläuft die Funktion immer unter $3,7$, so ist der Abstand stets kleiner als $3,7$.
$\begin{array}[t]{rll} d(x)&=h(x)-f(x)\\[5pt] d(x)&=-\dfrac{1}{256}x^3-\dfrac{3}{64}x^2+9-\left(\dfrac{1}{512}x^3-\dfrac{3}{8}x+6\right)\\[5pt] d(x)&=-\dfrac{3}{512}x^3-\dfrac{3}{64}x^2+\dfrac{3}{8}x+3 \end{array}$
Die Funktion $d$ kannst du im Graph -Modus zeichnen lassen. Du erkennst, dass die Funktion im Bereich $-8\leq x\leq8$ ein Maximum hat. Dieses kannst du dir unter folgendem Befehl anzeigen lassen.
6: Graph analysieren $\rightarrow$ 3: Maximum
Aufgabe 1A
Aufgabe 1A
Der Graph von $d$ hat einen Hochpunkt mit den Koordinaten $H(2,67\mid3,56)$. Damit ist der Abstand zwischen Griff und Hülle stets kleiner als $3,7 \text{ cm}$.
c) $\blacktriangleright$ Masse des benötigten Kunststoffes berechnen
Um die Masse des benötigten Kunststoffes zu berechnen, benötigst du das Volumen des verwendeten Kunststoffes. Ein Kubikzentimeter Kunststoff hat eine Masse von $0,91\,\text{g}$. Berechne nun zunächst das Volumen der äußeren Hülle ohne Deckel und Boden und multipliziere dann mit der Masse für $1\,\text{cm}^3$.
Um das Volumen der äußeren Hülle ohne Deckel und Boden zu berechnen, berechnest du das Volumen der Isolierkanne mit äußerem Rand $f$, sowie das Volumen der Isolierkanne mit innerem Rand $g$. Die Differenz liefert das für den Kunststoff benötigte Volumen. Die einzelnen Volumina berechnest du mit der Formel für das Volumen eines Rotationskörpers (durch Rotation einer Fläche, die vom Graphen einer Funktion $f$ und der $x$-Achse begrenzt ist):
$V = \pi \cdot \displaystyle\int_{a}^{b} (f(x))^2\mathrm dx$
Das CAS liefert dir mit dem Befehl
4: Analysis $\to$ 3: Integral
das Volumen, indem du die Grenzen $x_1=-11$ und $x_2=11$ in die Integrale einsetzt, da der Hüllenrand laut Aufgabenstellung im Intervall $[-11;11]$ definiert ist.
Aufgabe 1A
Aufgabe 1A
Es werden ca. $163,11 \text{ cm}^3$ Kunststoff für die äußere Hülle benötigt.
Multipliziere nun das berechnete Volumen mit der Masse pro $1\,\text{cm}^3$. Du erhältst:
$\begin{array}[t]{rll} \text{Masse}&=&163,11\,\text{cm}^3\cdot 0,91\,\dfrac{\text{g}}{\text{cm}^3} \\[5pt] &=&148,4\,\text{g} \end{array}$
Der Kunststoff hat etwa eine Masse von $148,4\,\text{g}$.
$\blacktriangleright$ Abweichung von der Dicke zur Wandstärke untersuchen
Um zu prüfen, ob die Dicke $d$ im Punkt $C\left(0 \mid 6\right)$ weniger als $10 \%$ von der parallel zur $y$-Achse gemessenen Wandstärke abweicht, musst du $d$ berechnen. Da die Gleichung $n(x)$ der Geraden, die senkrecht zu $f$ durch den Punkt $C$ verläuft, in der Aufgabenstellung gegeben ist, kannst du mit deinem CAS den Schnittpunkt $P$ der Graphen von $n$ und $g$ ermitteln. Der gesuchte Abstand $d$ ergibt sich aus dem Abstand zwischen $P$ und $C$. Überprüfe, ob dieser weniger als $10 \%$ von der Wandstärke, die $0,2 \text{ cm}$ beträgt, abweicht.
Mit dem Befehl
3: Algebra $\to$ 6: Numerisch lösen
kannst du den Schnittpunkt der Graphen von $n$ und $g$ bestimmen. Damit erhältst du:
Aufgabe 1A
Aufgabe 1A
Die auf vier Stellen gerundeten Koordinaten des Schnittpunkts lauten $P\left(-0,0658 \mid 5,8247\right)$.
Nutze die Formel für den Abstand zweier Punkte, um den Abstand $d$ zwischen $P$ und $C$ zu berechnen:
$\begin{array}[t]{rll} d=&\sqrt{(x_c-x_p)^2 + (y_c-y_p)^2 }\\[5pt] =&\sqrt{\left(0-(-0,0658)\right)^2+(6-5,8247)^2}\\[5pt] =&\sqrt{\left(0,0658\right)^2+(0,1753)^2}\\[5pt] \approx&0,1872 \end{array}$
Somit beträgt die Dicke im Punkt $C$ etwa $0,1872 \text{ cm}$.
$10\%$ der Wandstärke sind $0,2 \text{ cm} \cdot 0,1=0,02 \text{ cm}$.
Die Abweichung von Wandstärke und Dicke beträgt $0,2 \text{ cm}-0,1872 \text{ cm}=0,0128\text{ cm}$.
Wegen $0,0128\text{ cm} < 0,02 \text{ cm}$, beträgt die Abweichung der senkrecht zum Graphen von $f$ gemessenen Dicke $d$ von der Wandstärke weniger als $10 \%$.
d) $\blacktriangleright$ Aussagen begründen
1. Aussage begründen
In dieser Teilaufgabe sollst du begründen, dass die $x$-Koordinate des Wendepunktes in der Mitte zwischen der $x$-Koordinate des Hochpunkts und der des Tiefpunkts liegt. Nutze dazu die Abbildung 2, die den Graphen einer möglichen Ableitungsfunktion $p'$ darstellt.
Folgendes kannst du aus der Aufgabenstellung folgern:
  • Die beiden Nullstellen $x_1$ und $x_3$ der Ableitungsfunktion sind nach der notwendigen Bedingung wegen $p'(x_E)=0$ potentielle Extremstellen der Funktion $p$. Da der Graph von $p$ laut Aufgabenstellung einen Hoch- und einen Tiefpunkt besitzt, liegen diese an den Stellen $x_1$ und $x_3$.
  • Die Extremstelle $x_2$ der Funktion von $p'$ ist nach der hinreichenden Bedingung für eine Wendestelle eine potentielle Wendestelle der Funktion von $p$. Da in der Aufgabenstellung auch eine Wendestelle der Funktion von $p$ vorausgesetzt wird, liegt diese bei $x_2$.
Bezeichne mit $k$ die Gerade, die parallel zur $y$-Achse durch $x_2$ verläuft.
Aufgabe 1A
Aufgabe 1A
Der Graph von $p'$ ist achsensymmetrisch bezüglich der Geraden $k$. Daraus folgt, dass $x_2$ in der Mitte der beiden Nullstellen $x_1$ und $x_3$ liegt. Somit liegt auch die Wendestelle der Funktion $p$ genau in der Mitte zwischen Maximal- und Minimalstelle der Funktion $p$.
2. Aussage begründen
Hier sollst du zeigen, dass Hoch-, Wende- und Tiefpunkt auf einer Geraden liegen. Nutze dazu erneut die Symmetrie des Graphen von $p'$ aus Abbildung 2.
Der Graph von $p'$ beschreibt die Änderung des Graphen von $p$. Also liefert dir die Achsensymmetrie des Graphen von $p'$ bzgl. der Geraden $k$, dass die Änderung des Graphen von $p$ zwischen $x_1$ und $x_2$ genauso groß wie die Änderung zwischen $x_2$ und $x_3$ ist. Damit sind Hoch- und Tiefpunkt des Graphen von $p$ punktsymmetrisch zum Wendepunkt. Aus dieser Punktsymmetrie folgt, dass alle drei Punkte auf einer Geraden liegen.
Weiter lernen mit SchulLV-PLUS!
Jetzt freischalten
Infos zu SchulLV PLUS
Ich habe bereits einen Zugang
Zugangscode einlösen
Login
Lösungen Casio
Download als Dokument:PDF
a) $\blacktriangleright$ Funktion $\boldsymbol{g}$ begründen
Der äußere obere Rand der Isolierkanne wird durch die Funktion
$f(x)=\dfrac{1}{512}x^3-\dfrac{3}{8}x+6$
beschrieben. Dabei werden die Werte $f(x)$ in Zentimeter angegeben.
Die Kanne hat eine Wandstärke von $2\,\text{mm}$. Dies entspricht $0,2\,\text{cm}$. Die Wandstärke wurde parallel zur $y$-Achse gemessen. Verschiebst du die Funktion $f$ um $0,2$ in negative $y$-Richtung, so erhältst du die Funktion $g$.
$\begin{array}[t]{rlll} f(x)&=& \dfrac{1}{512}x^3-\dfrac{3}{8}x+6\quad &\scriptsize \text{Verschiebung in negative y-Richtung} \\[5pt] f^*(x)&=&\dfrac{1}{512}x^3-\dfrac{3}{8}x+6-0,2\\[5pt] &=&\dfrac{1}{512}x^3-\dfrac{3}{8}x+5,8\\[5pt] &=&g(x) \end{array}$
Die Funktion $g$ beschreibt den inneren oberen Rand der Isolierkanne.
$\blacktriangleright$ Innendurchmesser $\boldsymbol{d_{\text{Boden}}}$ am Boden bestimmen
Der Boden der Kanne wird durch $x=-11$ beschrieben. Die Funktion $g$ beschreibt an jedem Punkt den Innenradius $r$ der Kanne. Der Durchmesser $d$ entspricht:
$\boldsymbol{d=2r}$
Um nun den Innendurchmesser $d_{\text{Boden}}$ zu berechnen, setzt du den Wert $x=-11$ in die Funktion $g$ ein und multiplizierst mit $2$.
Es gilt:
$\begin{array}[t]{rll} d_{\text{Boden}}&=&2\cdot g(-11) \end{array}$
Dies kannst du mit dem CAS berechnen. Definiere dazu zunächst die Funktion $g$ im Graph -Modus.
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Der Innendurchmesser $d_{Boden}$ am Boden beträgt etwa $14,7\,\text{cm}$.
$\blacktriangleright$ Maximalen Innendurchmesser $\boldsymbol{d_{\text{max}}}$ bestimmen
Um den maximalen Innendurchmesser zu berechnen, benötigst du den Hochpunkt des Graphen von $g$. Der $y$-Wert des Hochpunktes entspricht dem maximalen Radius der Kanne. Mit der Beziehung $d=2r$ kannst du dann den maximalen Durchmesser berechnen.
Für ein Maximum der Funktion $g$ müssen folgende Bedingungen gelten:
  • Notwendige Bedingung: $g'(x_E)=0$
  • Hinreichende Bedingung: $g''(x_E) <0$
Du kannst so vorgehen:
  1. Bilde die erste und zweite Ableitung
  2. Prüfe die notwendige Bedingung
  3. Prüfe die hinreichende Bedingung
  4. Berechne den maximalen Durchmesser
1. Schritt: Ableitungen bilden
$\begin{array}[t]{rll} g(x)&=&\dfrac{1}{512}x^3-\dfrac{3}{8}x+5,8 \\[5pt] g'(x)&=&\dfrac{3}{512}x^2-\dfrac{3}{8}\\[5pt] g''(x)&=&\dfrac{3}{256}x \end{array}$
2. Schritt: Notwendige Bedingung prüfen
Aufgabe 1A
Aufgabe 1A
Die Funktion $g$ hat an den Stellen $x_1=-8$ und $x_2=8$ potentielle Extremstellen.
3. Schritt: Hinreichende Bedingung prüfen
Setze nun die potentielle Extremstellen in den Term der zweiten Ableitung $g''$ ein.
$\begin{array}[t]{rlll} g''(x_1)&=&\dfrac{3}{256}x_1 \\[5pt] g''(-8) &=&\dfrac{3}{256}\cdot(-8)\\[5pt] &=&-\dfrac{3}{32}&\quad \scriptsize <0 \end{array}$
$\begin{array}[t]{rlll} g''(x_2)&=&\dfrac{3}{256}x_2 \\[5pt] g''(8) &=&\dfrac{3}{256}\cdot8\\[5pt] &=&\dfrac{3}{32}&\quad \scriptsize >0 \end{array}$
Die Funktion $g$ hat an der Stelle $x_1=-8$ ein Maximum und an der Stelle $x_2=8$ ein Minimum.
4. Schritt: Maximalen Durchmesser berechnen
Setze nun $x=-8$ in den Term der Funktion $g$ ein, um den maximalen Radius zu berechnen. Anschließend multiplizierst du den Radius mit $2$, um den maximalen Durchmesser zu berechnen. Als $Y1$ hast du aus der vorherigen Teilaufgabe bereits die Funktion $g$ gespeichert.
Aufgabe 1A
Aufgabe 1A
Der maximale Durchmesser beträgt $15,6\,\text{cm}$.
$\blacktriangleright$ Höhe $\boldsymbol{h}$ berechnen
Der Einsatz soll nun nur mit $0,75$ Litern befüllt werden. Um die Höhe $h$ zu berechnen, bis zu der der Einsatz befüllt ist, löst du die Formel zur Berechnung des Volumens nach der Höhe auf. Anschießend kannst du den Wert für den Radius $r$ berechnen und diesen zusammen mit $V=750\,\text{cm}^3$ in die Formel einsetzen.
1. Schritt: Volumenformel umformen
Forme die Formel zur Berechnung des Volumes so um, dass du die Höhe berechnen kannst:
$\begin{array}[t]{rlll} V&=&\pi\cdot r^2\cdot h& \quad \scriptsize \mid\; :\pi\\[5pt] \dfrac{V}{\pi} &=&r^2\cdot h& \quad \scriptsize \mid\; :r^2\\[5pt] \dfrac{V}{\pi\cdot r^2} &=&h \end{array}$
Da $V$ in der Aufgabenstellung vorgegeben ist, musst du noch den Innenradius $r$ des Einsatzes berechnen.
2. Schritt: Innenradius $\boldsymbol{r}$ berechnen
Berechne den Innenradius $r$ des Glaseinsatzes. Dieser berührt die Kanne an dem tiefstem Punkt der Funktion $g$. Berechne daher den Tiefpunkt des Graphen zu $g$. Beachte dabei die Wandstärke.
Für ein Minimum von $g$ gelten folgende Bedingung:
  • Notwendige Bedingung: $g'(x_E)=0$
  • Hinreichende Bedingung: $g''(x_E)>0$
Aus der vorherigen Teilaufgabe weißt du, dass die Funktion $g$ an der Stelle $x_2=8$ ein Minimum hat.
Setze den Wert $x_2=8$ in den Term der Funktion $g$ ein. Dein CAS liefert dir:
Aufgabe 1A
Aufgabe 1A
Der Tiefpunkt $T$ hat die Koordinaten $T(8\mid3,8)$.
Demnach hat der Einsatz folgenden Radius $r$, da $0,3 \text{ cm}$ wegen der Wandstärke abgezogen werden müssen:
$\begin{array}[t]{rll} r&=&3,8\,\text{cm}-0,3\,\text{cm} \\[5pt] r &=&3,5\,\text{cm} \end{array}$
3. Schritt: Radius und Volumen einsetzen
Setzt du den Innenradius $r=3,5\,\text{cm}$ und das Volumen $V=750\,\text{cm}^3$ in die umgeformte Volumenformel ein, so erhältst du:
$\begin{array}[t]{rll} h&=&\dfrac{750\,\text{cm}^3}{\pi\cdot (3,5\,\text{cm})^2}\\[5pt] h&=&19,5\,\text{cm} \end{array}$
Der Einsatz ist bis zu einer Höhe von ca. $19,5\,\text{cm}$ mit Flüssigkeit befüllt.
b) $\blacktriangleright$ Übergang begründen
Es wird ein Griff an die Kanne angebracht, der durch die Funktion
$h(x)=-\dfrac{1}{256}x^3-\dfrac{3}{64}x^2+9$
in dem Bereich $-8\leq x\leq8$ beschrieben wird.
  • Damit der Übergang zwischen Kanne und Griff sprungfrei verläuft, müssen die Funktionen $f$ und $h$ an der Stelle $x=-8$ den gleichen Funktionswert haben.
  • Ist der Übergang knickfrei , so müsse die Funktionen an der Stelle $x=-8$ die selbe Steigung haben. Die Werte der ersten Ableitungen müssen daher an der zu untersuchenden Stellen gleich sein.
  • Um zu zeigen, dass der Übergang nicht krümmungsruckfrei ist, musst du die zweiten Ableitungen betrachten. Sind die Funktionswerte der zweiten Ableitungen von $f$ und $h$ an der Stelle $x=-8$ nicht gleich, so ist der Übergang nicht krümmungsruckfrei.
Berechne zunächst die benötigten Ableitungen der beiden Funktionen:
$\begin{array}[t]{rll} f(x)=& \dfrac{1}{512} \cdot x^3 - \dfrac{3}{8} \cdot x +6 \\[5pt] f'(x)=&\dfrac{3}{512} \cdot x^2 - \dfrac{3}{8} \\[5pt] f''(x)=&\dfrac{3}{256} \cdot x\\[10pt] h(x)=&-\dfrac{1}{256} \cdot x^3 - \dfrac{3}{64} \cdot x^2 +9 \\[5pt] h'(x)=&-\dfrac{3}{256} \cdot x^2 - \dfrac{6}{64} \cdot x \\[5pt] h''(x)=&-\dfrac{3}{128} \cdot x - \dfrac{6}{64} \end{array}$
Nun kannst du mit deinem CAS die Eigenschaften des Übergangs überprüfen. Wechsle dazu mit deinem CAS in das Graph -Menü und speichere dort die Funktionsterme von $f$ und $h$ bzw. von deren Ableitungen. Hast du diese dort gespeichert, kannst du dir im Main -Modus die jeweiligen Funktionswerte an der Stelle $x=-8$ anzeigen lassen.
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Aufgabe 1A
Es gilt:
$\begin{array}[t]{rll} f(-8)&=8&=h(-8)\\[5pt] f'(-8) &=0&=h'(-8)\\[5pt] \end{array}$
$\begin{array}[t]{rlll} f''(-8) &=-0,09375&\neq 0,09375&= h''(-8) \end{array}$
Der Übergang von dem Griff auf die Kanne ist an der Stelle $x=-8$ sprung- und knickfrei, aber nicht krümmungsruckfrei.
$\blacktriangleright$ Winkel $\boldsymbol{\alpha}$ bestimmen
Um den Winkel $\alpha$ zu bestimmen, unter welchem der Griff im Punkt $B(8\mid4)$ auf den oberen Rand der Hülle trifft, berechnest du den Steigungswinkel der Funktion $h$ an der Stelle $8$.
Der Steigungswinkel wird wie folgt berechnet:
$\boldsymbol{\tan\alpha=m}$
Dabei ist $m$ die Steigung des Graphen in dem zu untersuchenden Punkt. In unserem Fall also $h'(8)$. Berechne diesen Wert mit Hilfe des CAS und setze ihn anschließend in die Formel ein. Die Funktion $h'$ hast du bereits als $Y4$ in deinem CAS gespeichert.
Aufgabe 1A
Aufgabe 1A
Die Steigung ist an der Stelle $8$ gleich $-1,5$.
Einsetzen ergibt:
$\begin{array}[t]{rlll} \tan\alpha&=&h'(-8)\\[5pt] \tan\alpha &=&-1,5& \quad \scriptsize \mid\; \tan^{-1}\\[5pt] \alpha&=&-56,3^{\circ} \end{array}$
Der Griff trifft in einem Winkel von $56,3^{\circ}$ auf die Hülle der Kanne.
$\blacktriangleright$ Behauptungen zeigen
Deine Aufgabe ist es zu zeigen, dass der parallel zur $y$-Achse gemessene Abstand zwischen Griff und oberem Rand der Hülle stets kleiner als $3,7 \text{ cm}$ ist. Um dies zu zeigen, bildest du die Differenzfunktion $d(x)=h(x)-f(x)$. Untersuche dann die Funktion $d$ mit dem CAS auf Extremstellen. Verläuft die Funktion immer unter $3,7$, so ist der Abstand stets kleiner als $3,7$.
$\begin{array}[t]{rll} d(x)&=h(x)-f(x)\\[5pt] d(x)&=-\dfrac{1}{256}x^3-\dfrac{3}{64}x^2+9-\left(\dfrac{1}{512}x^3-\dfrac{3}{8}x+6\right)\\[5pt] d(x)&=-\dfrac{3}{512}x^3-\dfrac{3}{64}x^2+\dfrac{3}{8}x+3 \end{array}$
Die Funktion $d$ kannst du im Graph -Modus zeichnen lassen. Du erkennst, dass die Funktion im Bereich $-8\leq x\leq8$ ein Maximum hat. Dieses kannst du dir unter folgendem Befehl anzeigen lassen.
Analysis $\rightarrow$ G-Solv $\rightarrow$ Max
Aufgabe 1A
Aufgabe 1A
Der Graph von $d$ hat einen Hochpunkt mit den Koordinaten $H(2,67\mid3,56)$. Damit ist der Abstand zwischen Griff und Hülle stets kleiner als $3,7 \text{ cm}$.
c) $\blacktriangleright$ Masse des benötigten Kunststoffes berechnen
Um die Masse des benötigten Kunststoffes zu berechnen, benötigst du das Volumen des verwendeten Kunststoffes. Ein Kubikzentimeter Kunststoff hat eine Masse von $0,91\,\text{g}$. Berechne nun zunächst das Volumen der äußeren Hülle ohne Deckel und Boden und multipliziere dann mit der Masse für $1\,\text{cm}^3$.
Um das Volumen der äußeren Hülle ohne Deckel und Boden zu berechnen, berechnest du das Volumen der Isolierkanne mit äußerem Rand $f$, sowie das Volumen der Isolierkanne mit innerem Rand $g$. Die Differenz liefert das für den Kunststoff benötigte Volumen. Die einzelnen Volumina berechnest du mit der Formel für das Volumen eines Rotationskörpers (durch Rotation einer Fläche, die vom Graphen einer Funktion $f$ und der $x$-Achse begrenzt ist):
$V = \pi \cdot \displaystyle\int_{a}^{b} (f(x))^2\mathrm dx$
Das CAS liefert dir mit dem Befehl
Interactive $\to$ Calculation $\to$ $\displaystyle\int$
das Volumen, indem du die Grenzen $x_1=-11$ und $x_2=11$ in die Integrale einsetzt, da der Hüllenrand laut Aufgabenstellung im Intervall $[-11;11]$ definiert ist.
Aufgabe 1A
Aufgabe 1A
Es werden ca. $163,11 \text{ cm}^3$ Kunststoff für die äußere Hülle benötigt.
Multipliziere nun das berechnete Volumen mit der Masse pro $1\,\text{cm}^3$. Du erhältst:
$\begin{array}[t]{rll} \text{Masse}&=&163,11\,\text{cm}^3\cdot 0,91\,\dfrac{\text{g}}{\text{cm}^3} \\[5pt] &=&148,4\,\text{g} \end{array}$
Der Kunststoff hat etwa eine Masse von $148,4\,\text{g}$.
$\blacktriangleright$ Abweichung von der Dicke zur Wandstärke untersuchen
Um zu prüfen, ob die Dicke $d$ im Punkt $C\left(0 \mid 6\right)$ weniger als $10 \%$ von der parallel zur $y$-Achse gemessenen Wandstärke abweicht, musst du $d$ berechnen. Da die Gleichung $n(x)$ der Geraden, die senkrecht zu $f$ durch den Punkt $C$ verläuft, in der Aufgabenstellung gegeben ist, kannst du mit deinem CAS den Schnittpunkt $P$ der Graphen von $n$ und $g$ ermitteln. Der gesuchte Abstand $d$ ergibt sich aus dem Abstand zwischen $P$ und $C$. Überprüfe, ob dieser weniger als $10 \%$ von der Wandstärke, die $0,2 \text{ cm}$ beträgt, abweicht.
Wechsle mit deinem CAS in das Graph -Menü und speichere dort die Funktionsterme von $g$ und $n$. Hast du diese dort gespeichert, dann lass dir die zugehörigen Graphen anzeigen. Den Schnittpunkt der Graphen erhältst du mit dem Befehl
Analysis $\to$ G-Solv $\to$ Intersection
Damit erhältst du:
Aufgabe 1A
Aufgabe 1A
Die auf vier Stellen gerundeten Koordinaten des Schnittpunkts lauten $P\left(-0,0658 \mid 5,8247\right)$.
Nutze die Formel für den Abstand zweier Punkte, um den Abstand $d$ zwischen $P$ und $C$ zu berechnen:
$\begin{array}[t]{rll} d=&\sqrt{(x_c-x_p)^2 + (y_c-y_p)^2 }\\[5pt] =&\sqrt{\left(0-(-0,0658)\right)^2+(6-5,8247)^2}\\[5pt] =&\sqrt{\left(0,0658\right)^2+(0,1753)^2}\\[5pt] \approx&0,1872 \end{array}$
Somit beträgt die Dicke im Punkt $C$ etwa $0,1872 \text{ cm}$.
$10\%$ der Wandstärke sind $0,2 \text{ cm} \cdot 0,1=0,02 \text{ cm}$.
Die Abweichung von Wandstärke und Dicke beträgt $0,2 \text{ cm}-0,1872 \text{ cm}=0,0128\text{ cm}$.
Wegen $0,0128\text{ cm} < 0,02 \text{ cm}$, beträgt die Abweichung der senkrecht zum Graphen von $f$ gemessenen Dicke $d$ von der Wandstärke weniger als $10 \%$.
d) $\blacktriangleright$ Aussagen begründen
1. Aussage begründen
In dieser Teilaufgabe sollst du begründen, dass die $x$-Koordinate des Wendepunktes in der Mitte zwischen der $x$-Koordinate des Hochpunkts und der des Tiefpunkts liegt. Nutze dazu die Abbildung 2, die den Graphen einer möglichen Ableitungsfunktion $p'$ darstellt.
Folgendes kannst du aus der Aufgabenstellung folgern:
  • Die beiden Nullstellen $x_1$ und $x_3$ der Ableitungsfunktion sind nach der notwendigen Bedingung wegen $p'(x_E)=0$ potentielle Extremstellen der Funktion $p$. Da der Graph von $p$ laut Aufgabenstellung einen Hoch- und einen Tiefpunkt besitzt, liegen diese an den Stellen $x_1$ und $x_3$.
  • Die Extremstelle $x_2$ der Funktion von $p'$ ist nach der hinreichenden Bedingung für eine Wendestelle eine potentielle Wendestelle der Funktion von $p$. Da in der Aufgabenstellung auch eine Wendestelle der Funktion von $p$ vorausgesetzt wird, liegt diese bei $x_2$.
Bezeichne mit $k$ die Gerade, die parallel zur $y$-Achse durch $x_2$ verläuft.
Aufgabe 1A
Aufgabe 1A
Der Graph von $p'$ ist achsensymmetrisch bezüglich der Geraden $k$. Daraus folgt, dass $x_2$ in der Mitte der beiden Nullstellen $x_1$ und $x_3$ liegt. Somit liegt auch die Wendestelle der Funktion $p$ genau in der Mitte zwischen Maximal- und Minimalstelle der Funktion $p$.
2. Aussage begründen
Hier sollst du zeigen, dass Hoch-, Wende- und Tiefpunkt auf einer Geraden liegen. Nutze dazu erneut die Symmetrie des Graphen von $p'$ aus Abbildung 2.
Der Graph von $p'$ beschreibt die Änderung des Graphen von $p$. Also liefert dir die Achsensymmetrie des Graphen von $p'$ bzgl. der Geraden $k$, dass die Änderung des Graphen von $p$ zwischen $x_1$ und $x_2$ genauso groß wie die Änderung zwischen $x_2$ und $x_3$ ist. Damit sind Hoch- und Tiefpunkt des Graphen von $p$ punktsymmetrisch zum Wendepunkt. Aus dieser Punktsymmetrie folgt, dass alle drei Punkte auf einer Geraden liegen.
Weiter lernen mit SchulLV-PLUS!
Jetzt freischalten
Infos zu SchulLV PLUS
Ich habe bereits einen Zugang
Zugangscode einlösen
Login
Folge uns auf
SchulLV als App
